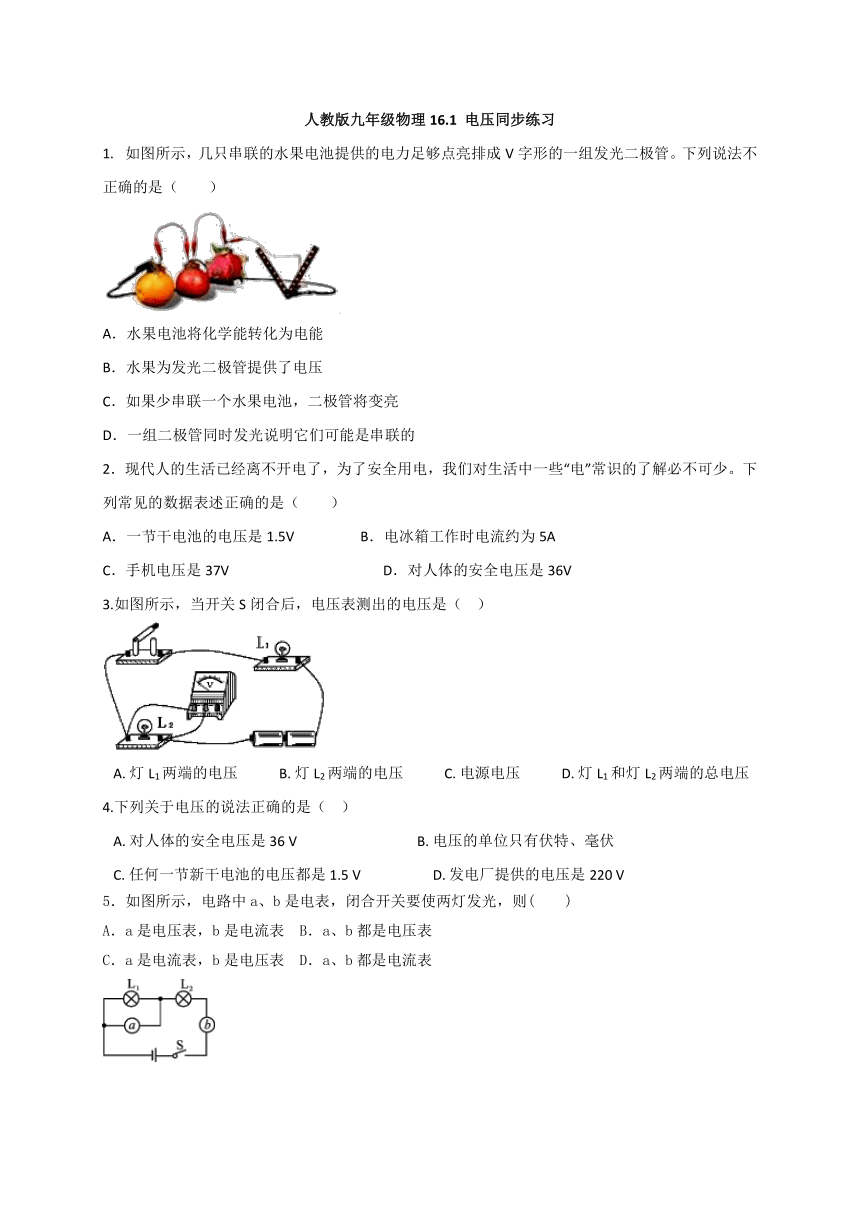

人教版九年级物理16.1
电压同步练习
如图所示，几只串联的水果电池提供的电力足够点亮排成V字形的一组发光二极管。下列说法不正确的是（　　）
A．水果电池将化学能转化为电能
B．水果为发光二极管提供了电压
C．如果少串联一个水果电池，二极管将变亮
D．一组二极管同时发光说明它们可能是串联的
2．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。下列常见的数据表述正确的是（　　）
A．一节干电池的电压是1.5V
B．电冰箱工作时电流约为5A
C．手机电压是37V
D．对人体的安全电压是36V
3.如图所示，当开关S闭合后，电压表测出的电压是（??
）
A.?灯L1两端的电压????????????B.?灯L2两端的电压????????????C.?电源电压????????????D.?灯L1和灯L2两端的总电压
4.下列关于电压的说法正确的是（??
）
A.?对人体的安全电压是36
V???????????????????????????????????B.?电压的单位只有伏特、毫伏
C.?任何一节新干电池的电压都是1.5
V?????????????????????D.?发电厂提供的电压是220
V
5．如图所示，电路中a、b是电表，闭合开关要使两灯发光，则(
)
A．a是电压表，b是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a、b都是电流表

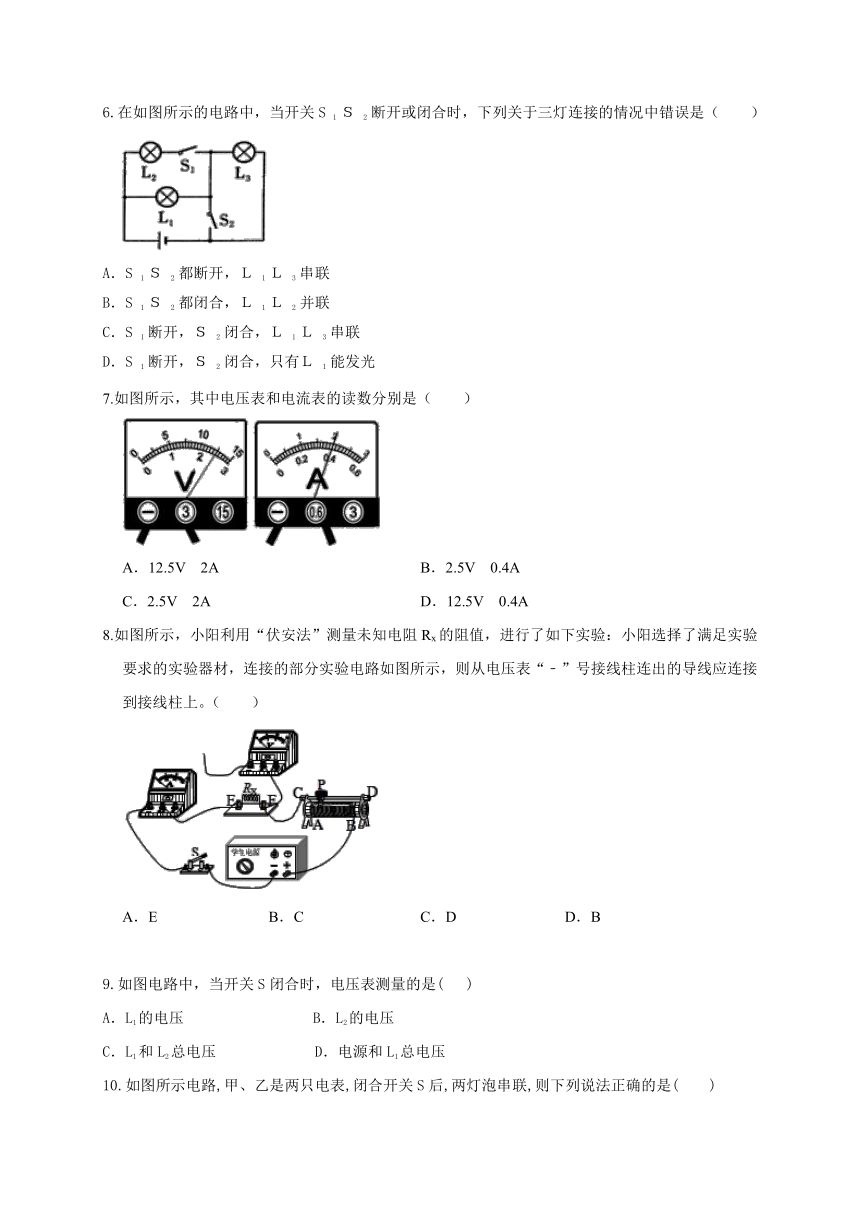

6.在如图所示的电路中，当开关S
1
Ｓ
2
断开或闭合时，下列关于三灯连接的情况中错误是（　　）
A．S
1
Ｓ
2
都断开，Ｌ
1
Ｌ
3
串联
B．S
1
Ｓ
2
都闭合，Ｌ
1
Ｌ
2
并联
C．S
1
断开，Ｓ
2
闭合，Ｌ
1
Ｌ
3
串联
D．S
1
断开，Ｓ
2
闭合，只有Ｌ
1
能发光
7.如图所示，其中电压表和电流表的读数分别是（　　）
A．12.5V
2A
B．2.5V
0.4A
C．2.5V
2A
D．12.5V
0.4A
8.如图所示，小阳利用“伏安法”测量未知电阻Rx的阻值，进行了如下实验：小阳选择了满足实验要求的实验器材，连接的部分实验电路如图所示，则从电压表“﹣”号接线柱连出的导线应连接到接线柱上。（　　）
A．E
B．C
C．D
D．B
9.如图电路中，当开关S闭合时，电压表测量的是(
)
A．L1的电压　　　　　　
　B．L2的电压
C．L1和L2总电压
D．电源和L1总电压
10.如图所示电路,甲、乙是两只电表,闭合开关S后,两灯泡串联,则下列说法正确的是(
　)
A.
甲是电流表,乙是电压表
B.
甲、乙都是电压表
C.
甲是电压表,乙是电流表
D.
甲、乙都是电流表
11.小明将铜片、锌片插入土豆，制成土豆电池。如图甲所示，闭合开关S1，发光二极管发光，此装置的能量转化方式主要是：
能→
能→
能。为判断土豆电池的正、负极，他连接电路如图乙所示，试触开关S2，发现电压表的指针向左偏转，铜片是土豆电池的
极。
12.一位同学在使用电压表时，电压表示数分别出现了如图三种情况，引起这三种情况的原因分别是：（1）
；（2）
；（3）
。
（1）
（2）
（3）
13.对人体的安全电压是
V，一节干电池的电压是
V=
kV，我国家庭电路的电压是____
V=
mV．
14.野营时，小红携带的手电筒不发光了，请你帮助找出原因。
（1）请根据图中手电筒的结构示意图，将电路图补画完整。
（2）写出手电筒不发光的三种可能原因。
①_______________________________________________；
②_______________________________________________；
③_______________________________________________。
答案
C
A
B
C
A
C
B
A
B
C
11.化；电；光；正
12.（1）电压表正负接线柱接反了；（2）电压表量程选择太大了；（3）电压表量程选太小了。
13.
36；1.5V；0.0015kV；220V；220000mV
14.①图略、
②小灯泡灯丝断了
电池没电了
电路某处断路了
