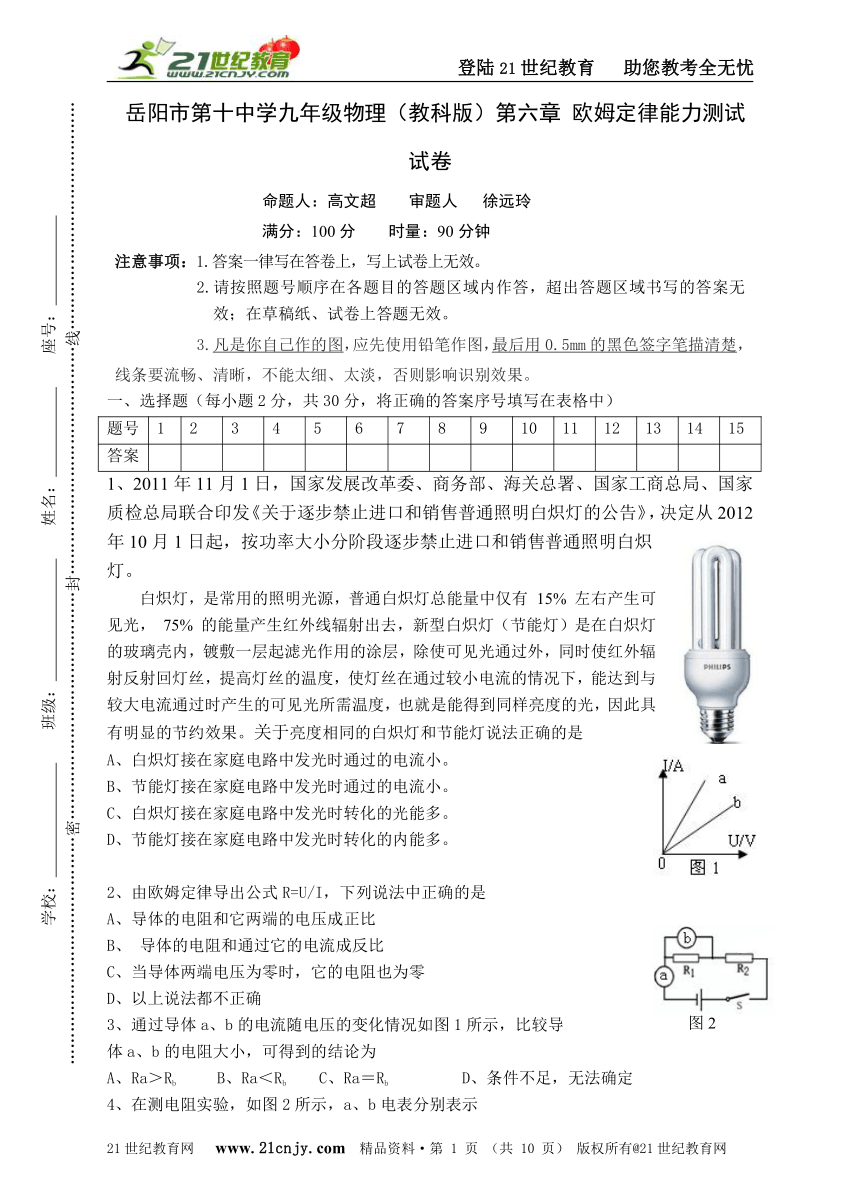

岳阳市第十中学九年级物理（教科版）第六章 欧姆定律能力测试
试卷
命题人：高文超 审题人 徐远玲
满分：100分 时量：90分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。
一、选择题（每小题2分，共30分，将正确的答案序号填写在表格中）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
答案
1、2011年11月1日，国家发展改革委、商务部、海关总署、国家工商总局、国家质检总局联合印发《关于逐步禁止进口和销售普通照明白炽灯的公告》，决定从2012年10月1日起，按功率大小分阶段逐步禁止进口和销售普通照明白炽灯。
白炽灯，是常用的照明光源，普通白炽灯总能量中仅有 15% 左右产生可见光， 75% 的能量产生红外线辐射出去，新型白炽灯（节能灯）是在白炽灯的玻璃壳内，镀敷一层起滤光作用的涂层，除使可见光通过外，同时使红外辐射反射回灯丝，提高灯丝的温度，使灯丝在通过较小电流的情况下，能达到与较大电流通过时产生的可见光所需温度，也就是能得到同样亮度的光，因此具有明显的节约效果。关于亮度相同的白炽灯和节能灯说法正确的是
A、白炽灯接在家庭电路中发光时通过的电流小。
B、节能灯接在家庭电路中发光时通过的电流小。
C、白炽灯接在家庭电路中发光时转化的光能多。
D、节能灯接在家庭电路中发光时转化的内能多。
2、由欧姆定律导出公式R=U/I，下列说法中正确的是
A、导体的电阻和它两端的电压成正比
B、 导体的电阻和通过它的电流成反比
C、当导体两端电压为零时，它的电阻也为零
D、以上说法都不正确
3、通过导体a、b的电流随电压的变化情况如图1所示，比较导
体a、b的电阻大小，可得到的结论为
A、Ra＞Rb B、Ra＜Rb C、Ra＝Rb D、条件不足，无法确定

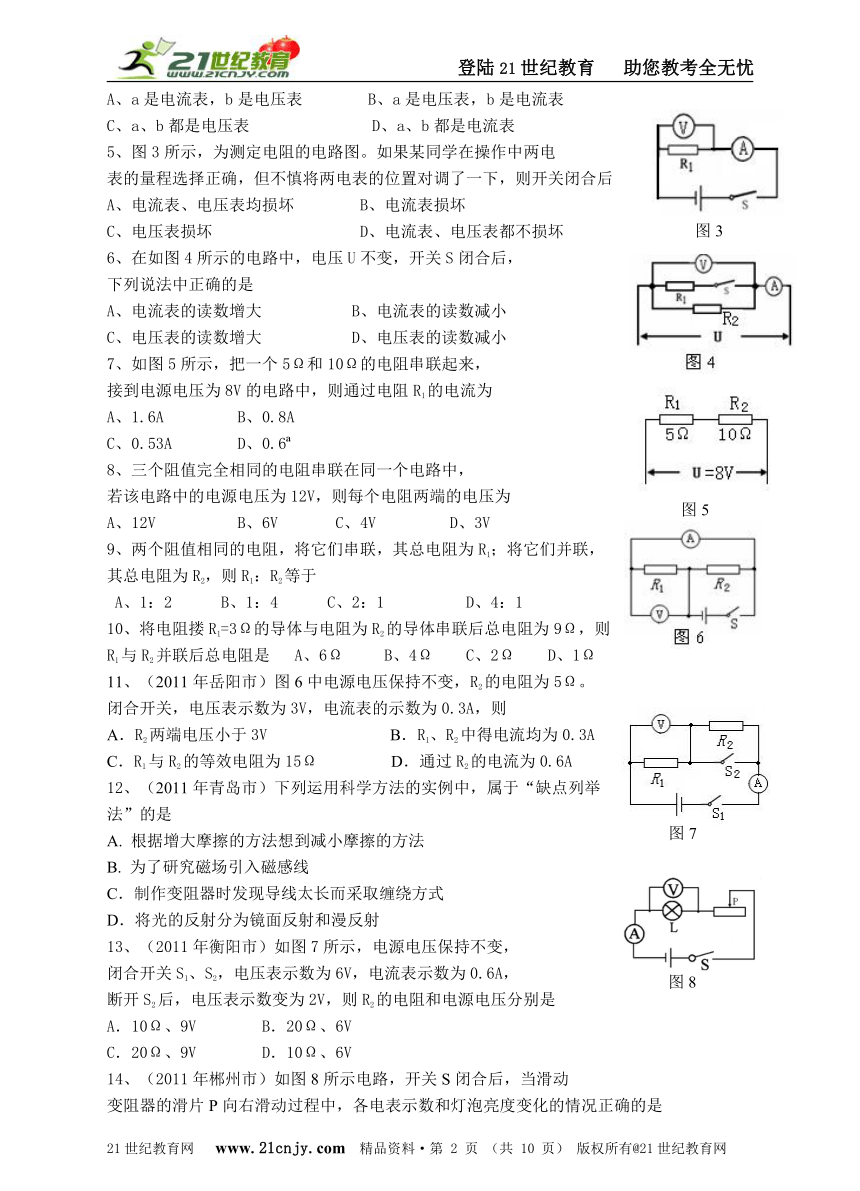

4、在测电阻实验，如图2所示，a、b电表分别表示
A、a是电流表，b是电压表 B、a是电压表，b是电流表
C、a、b都是电压表 D、a、b都是电流表
5、图3所示，为测定电阻的电路图。如果某同学在操作中两电
表的量程选择正确，但不慎将两电表的位置对调了一下，则开关闭合后
A、电流表、电压表均损坏 B、电流表损坏
C、电压表损坏 D、电流表、电压表都不损坏
6、在如图4所示的电路中，电压U不变，开关S闭合后，
下列说法中正确的是
A、电流表的读数增大 B、电流表的读数减小
C、电压表的读数增大 D、电压表的读数减小
7、如图5所示，把一个5Ω和10Ω的电阻串联起来，
接到电源电压为8V的电路中，则通过电阻R1的电流为
A、1.6A B、0.8A
C、0.53A D、0.6
8、三个阻值完全相同的电阻串联在同一个电路中，
若该电路中的电源电压为12V，则每个电阻两端的电压为
A、12V B、6V C、4V D、3V
9、两个阻值相同的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于
A、1：2 B、1：4 C、2：1 D、4：1
10、将电阻搂R1=3Ω的导体与电阻为R2的导体串联后总电阻为9Ω，则R1与R2并联后总电阻是 A、6Ω B、4Ω C、2Ω D、1Ω
11、（2011年岳阳市）图6中电源电压保持不变，R2的电阻为5Ω。
闭合开关，电压表示数为3V，电流表的示数为0.3A，则
A．R2两端电压小于3V B．R1、R2中得电流均为0.3A
C．R1与R2的等效电阻为15Ω D．通过R2的电流为0.6A
12、（2011年青岛市）下列运用科学方法的实例中，属于“缺点列举
法”的是
A. 根据增大摩擦的方法想到减小摩擦的方法
B. 为了研究磁场引入磁感线
C．制作变阻器时发现导线太长而采取缠绕方式
D．将光的反射分为镜面反射和漫反射
13、（2011年衡阳市）如图7所示，电源电压保持不变，
闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，
断开S2后，电压表示数变为2V，则R2的电阻和电源电压分别是
A．10Ω、9V B．20Ω、6V
C．20Ω、9V D．10Ω、6V
14、（2011年郴州市）如图8所示电路，开关S闭合后，当滑动
变阻器的滑片P向右滑动过程中，各电表示数和灯泡亮度变化的情况正确的是
A．电流表的示数变大，灯泡L变亮 B．电压表的示数变小，灯泡L变亮
C．电流表的示数变小，灯泡L变暗 D．电压表的示数变大，灯泡L变暗

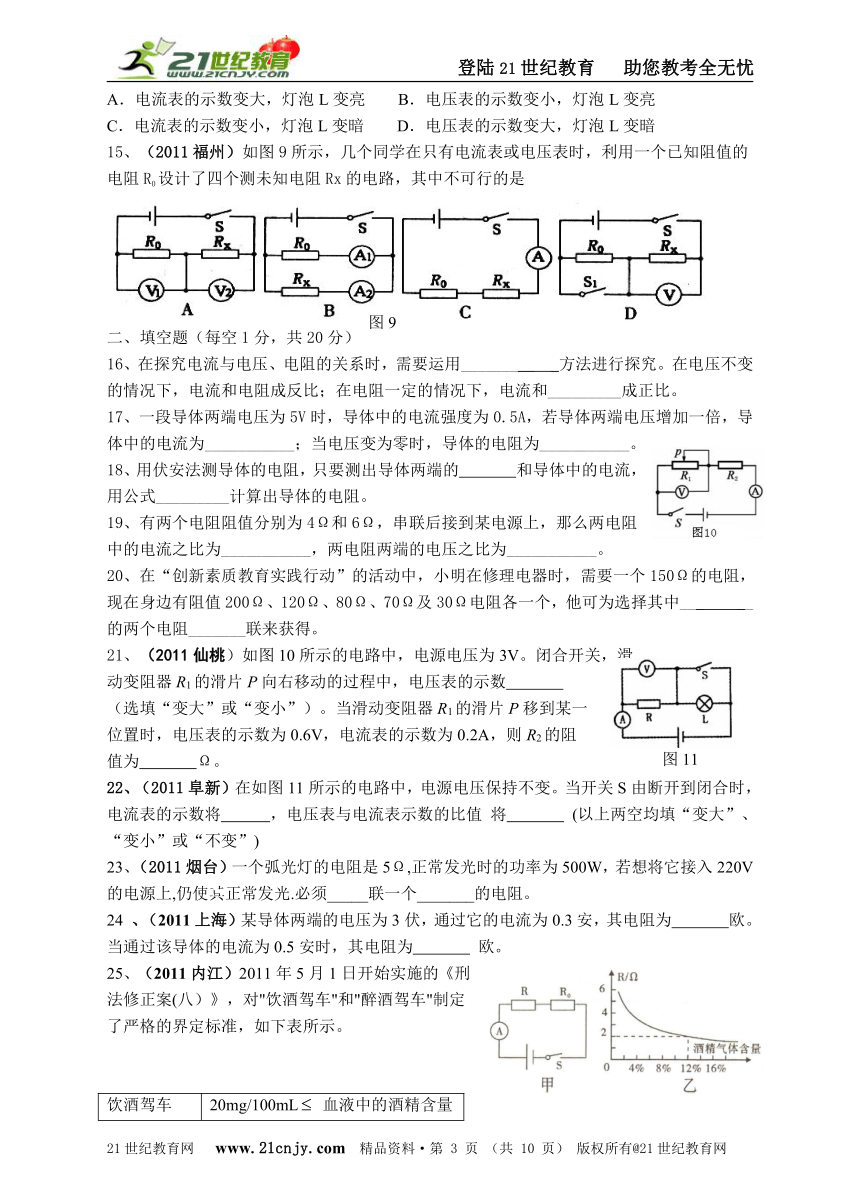

15、（2011福州）如图9所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是
二、填空题（每空1分，共20分）
16、在探究电流与电压、电阻的关系时，需要运用_________ _方法进行探究。在电压不变的情况下，电流和电阻成反比；在电阻一定的情况下，电流和_________成正比。
17、一段导体两端电压为5V时，导体中的电流强度为0.5A，若导体两端电压增加一倍，导体中的电流为___________；当电压变为零时，导体的电阻为___________。
18、用伏安法测导体的电阻，只要测出导体两端的 和导体中的电流，用公式_________计算出导体的电阻。
19、有两个电阻阻值分别为4Ω和6Ω，串联后接到某电源上，那么两电阻中的电流之比为___________，两电阻两端的电压之比为___________。
20、在“创新素质教育实践行动”的活动中，小明在修理电器时，需要一个150Ω的电阻，现在身边有阻值200Ω、120Ω、80Ω、70Ω及30Ω电阻各一个，他可为选择其中___ __的两个电阻_______联来获得。
21、（2011仙桃）如图10所示的电路中，电源电压为3V。闭合开关，滑
动变阻器R1的滑片P向右移动的过程中，电压表的示数
（选填“变大”或“变小”）。当滑动变阻器R1的滑片P移到某一
位置时，电压表的示数为0.6V，电流表的示数为0.2A，则R2的阻
值为 Ω。
22、（2011阜新）在如图11所示的电路中，电源电压保持不变。当开关S由断开到闭合时，电流表的示数将 ，电压表与电流表示数的比值 将 (以上两空均填“变大”、
“变小”或“不变”)
23、（2011烟台）一个弧光灯的电阻是5Ω,正常发光时的功率为500W，若想将它接入220V的电源上,仍使其正常发光.必须_____联一个_______的电阻。
24 、（2011上海）某导体两端的电压为3伏，通过它的电流为0.3安，其电阻为 欧。当通过该导体的电流为0.5安时，其电阻为 欧。
25、（2011内江）2011年5月1日开始实施的《刑法修正案(八）》，对"饮酒驾车"和"醉酒驾车"制定了严格的界定标准，如下表所示。
饮酒驾车 20mg/100mL 血液中的酒精含量< 80mg/100mL
醉酒驾车 血液中的酒精含量80mg/l00mL

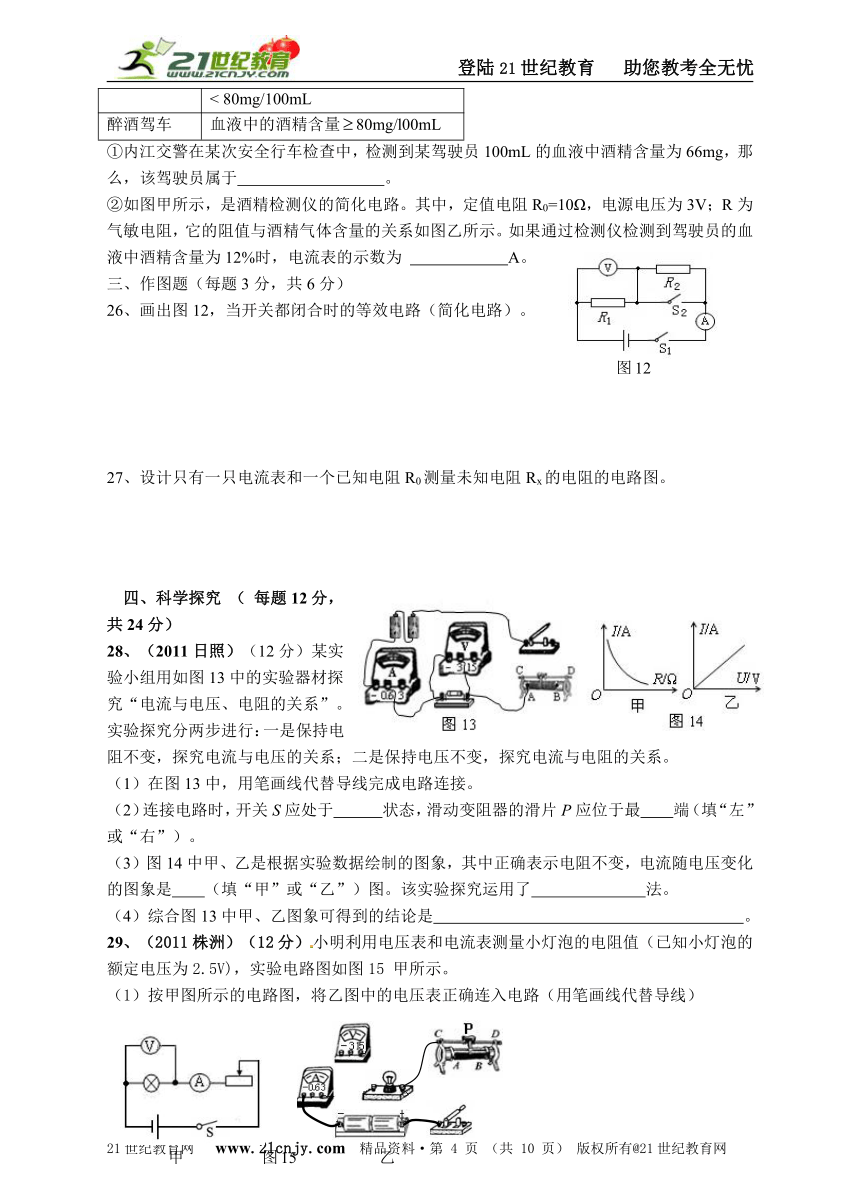

①内江交警在某次安全行车检查中，检测到某驾驶员100mL的血液中酒精含量为66mg，那么，该驾驶员属于 。
②如图甲所示，是酒精检测仪的简化电路。其中，定值电阻R0=10Ω，电源电压为3V；R为气敏电阻，它的阻值与酒精气体含量的关系如图乙所示。如果通过检测仪检测到驾驶员的血液中酒精含量为12%时，电流表的示数为 A。
三、作图题（每题3分，共6分）
26、画出图12，当开关都闭合时的等效电路（简化电路）。
27、设计只有一只电流表和一个已知电阻R0测量未知电阻Rx的电阻的电路图。
四、科学探究 （ 每题12分，共24分）
28、（2011日照）（12分）某实验小组用如图13中的实验器材探究“电流与电压、电阻的关系”。实验探究分两步进行：一是保持电阻不变，探究电流与电压的关系；二是保持电压不变，探究电流与电阻的关系。
（1）在图13中，用笔画线代替导线完成电路连接。
（2）连接电路时，开关S应处于 状态，滑动变阻器的滑片P应位于最 端（填“左”或“右”）。
（3）图14中甲、乙是根据实验数据绘制的图象，其中正确表示电阻不变，电流随电压变化的图象是 （填“甲”或“乙”）图。该实验探究运用了 法。
（4）综合图13中甲、乙图象可得到的结论是 。
29、（2011株洲）（12分）小明利用电压表和电流表测量小灯泡的电阻值（已知小灯泡的额定电压为2.5V)，实验电路图如图15 甲所示。
（1）按甲图所示的电路图，将乙图中的电压表正确连入电路（用笔画线代替导线）

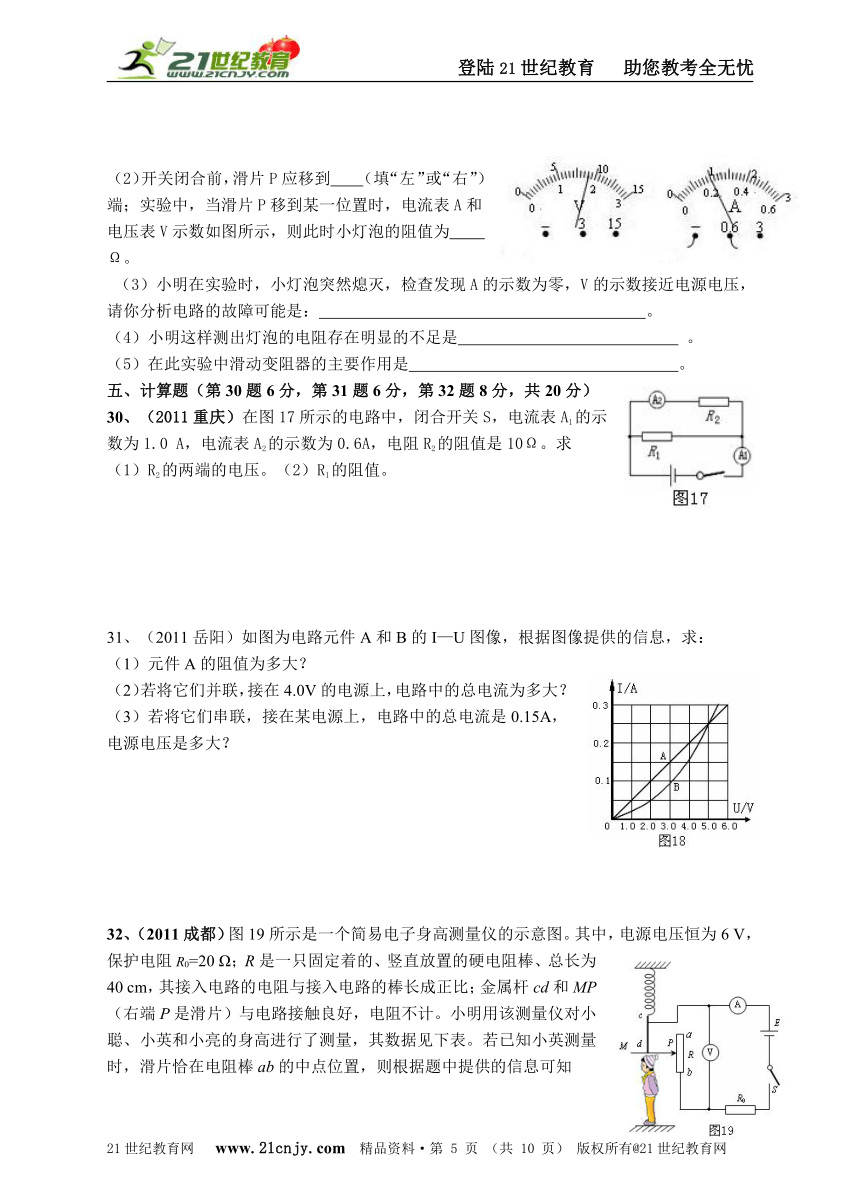

（2）开关闭合前，滑片P应移到　　（填“左”或“右”）端；实验中，当滑片P移到某一位置时，电流表A和电压表V示数如图所示，则此时小灯泡的阻值为　　　Ω。
（3）小明在实验时，小灯泡突然熄灭，检查发现A的示数为零，V的示数接近电源电压，请你分析电路的故障可能是：　　　　　　　　　　　　　　　　　　　　。
（4）小明这样测出灯泡的电阻存在明显的不足是 。
（5）在此实验中滑动变阻器的主要作用是 。
五、计算题（第30题6分，第31题6分，第32题8分，共20分）
30、（2011重庆）在图17所示的电路中，闭合开关S，电流表A1的示数为1.0 A，电流表A2的示数为0.6A，电阻R2的阻值是10Ω。求
（1）R2的两端的电压。（2）R1的阻值。
31、（2011岳阳）如图为电路元件A和B的I—U图像，根据图像提供的信息，求：
（1）元件A的阻值为多大？
（2）若将它们并联，接在4.0V的电源上，电路中的总电流为多大？
（3）若将它们串联，接在某电源上，电路中的总电流是0.15A，电源电压是多大？
32、（2011成都）图19所示是一个简易电子身高测量仪的示意图。其中，电源电压恒为6 V，保护电阻R0=20 Ω；R是一只固定着的、竖直放置的硬电阻棒、总长为40 cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd和MP（右端P是滑片）与电路接触良好，电阻不计。小明用该测量仪对小聪、小英和小亮的身高进行了测量，其数据见下表。若已知小英测量时，滑片恰在电阻棒ab的中点位置，则根据题中提供的信息可知
小聪 小英 小亮
A表示数I/A 0．20 0．15 0．12
V表示数U/V 2．0 3．0 3．6
身高h/m 1．6
（1）R0在电路中作用是 。
（2）当被测身高增加时，电压表的示数 （选填“变大”、“变小”或“不变”）。
（3 测小英身高时，电阻棒（滑动变阻器）连入电路中的电阻是多少？
（4）当滑片P在a端时，电流表、电压表的示数分别是多少？
岳阳市第十中学九年级物理第六章 欧姆定律 能力测试答卷
命题人：高文超 审题人 徐远玲
满分：100分 时量：90分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。
一、选择题（共30分，把你认为正确的答案序号填写在下列表格中）。
题次 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
序号
二、填空题（每空1分，共20分）
16. 、 。 17. 、 。
18. 、 。 19. 、 。
20. 、 。 21. 、 。
22. 、 。 23. 、 。
24. 、 。
25. 、 。
三、作图题（每题3分，共6分）
26. 开关都闭合时的等效电路：
27.
四、实验探究题（第28题12分，第29题12分，共24分）
28.（1）。
（2） 、 。
（3） 、 。
（4） 。
29．（1）。
（2） 、 。
（3） 。（4） 。（5） 。
五、计算题（第29题6分，第30题12分，第31题4分，共22分 ）
30.解：（1）
（2）
31.解：（1）
（2）
（3）
32.解：（1） 。（2） 。
（3）
（4）
岳阳市第十中学九年级物理 第六章 欧姆定律质量检测 参考答案
一、选择题（每小题2分，共30分，将正确的答案序号填写在表格中）
题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
答案 B D B A D A C C D C D C B C C
二、填空题（每空1分，共20分）
16、控制变量，电压。17、1A,10Ω。18、电压，R=。19、1:1,2:3 。20、 80Ω,70Ω，串 。21、变大 12
22、变大 不变
23、串 17欧
24、10；10
25、饮酒驾车 0.25
三、作图题（每题3分，共6分）
26、简化电路如图所示。
27、电路设计如图所示。
四、科学探究 （ 每题12分，共24分）
28.（每空2分，共12分）
（1）实物图连接（接C或D都正确）2分
（2）断开 右 （每空2分，共4分）
（3）乙 控制变量（每空1分，共2分）
（4）导体中的电流与导体两端的电压成正比，
与导体的电阻成反比（只要说法符合题意同样得分）
（2分）
29、(12分)
(1)如图所示（2分）
(2)右（2分） 9（2分）
(3)小灯泡处断路（2分）
（4）只测量一次，误差较大。（2分）
(5)改变灯泡两端电压。
五、计算题（第30题6分，第31题6分，第32题8分，共20分）
30、解：（1）R1和R2并联，
U2= I2 R2=0.6A×10Ω=6V。
（2）U1= U2=6V， I1=I—I2=1A-0.6A=0.4A,
R1=.
31、解：（1）R1= 。
（2）R1和R2并联，支路电压相等。当U=4.0V时，读图
IA= 0.2 A，IB=0.15 A。I= I1+I2=0.2A+0.15A=0.35A.
（3）R1和R2串联，电流处处相等。当I=0.15A时，读图
UA= 3.0 V，UB=4.0V。U=UA+UB=3.0V+4.0V=7.0V。
32、（1）限制电流（保护电路）
（2）变大。
（3）U=3.0V，I=0.15 A，变阻器 电路中电阻R=。
（4）变阻器最大电阻。
。
电流表的示数I总=。
电压表示数U变=I总R最大=0.1A×40Ω=4V 。
