安全用电
第十九章
第３节

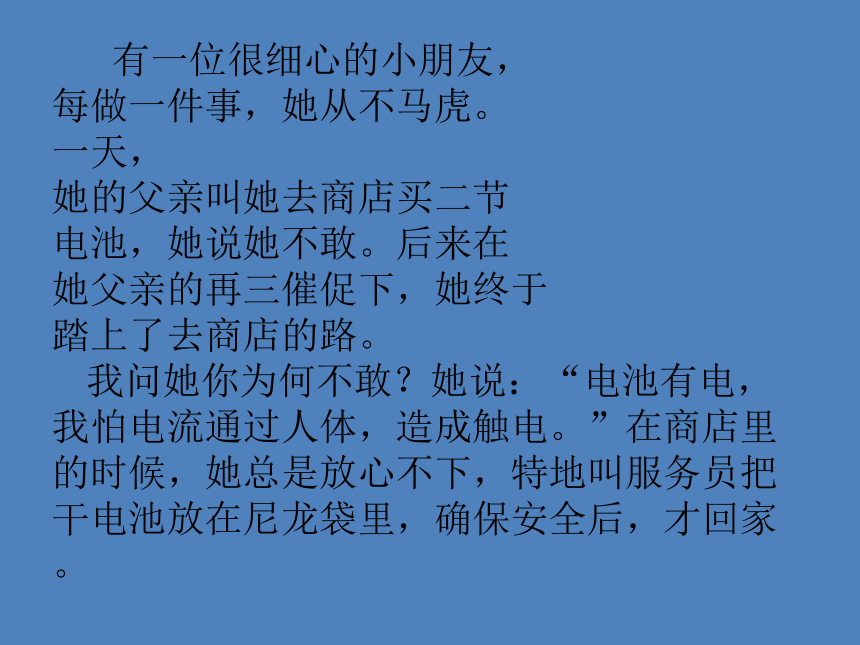

有一位很细心的小朋友，
每做一件事，她从不马虎。
一天，
她的父亲叫她去商店买二节
电池，她说她不敢。后来在
她父亲的再三催促下，她终于
踏上了去商店的路。
我问她你为何不敢？她说：“电池有电，我怕电流通过人体，造成触电。”在商店里的时候，她总是放心不下，特地叫服务员把干电池放在尼龙袋里，确保安全后，才回家。

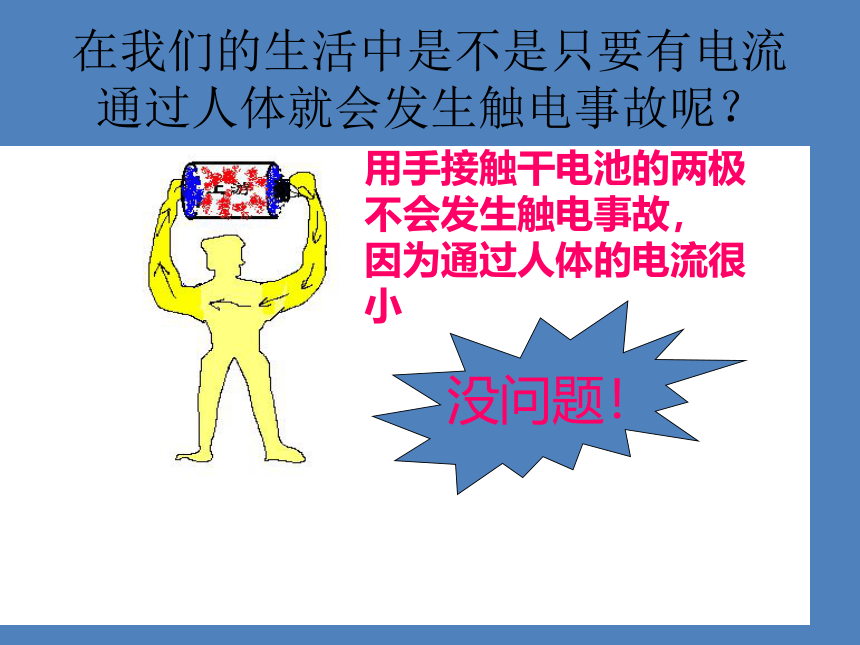

在我们的生活中是不是只要有电流通过人体就会发生触电事故呢？
没问题！
用手接触干电池的两极不会发生触电事故，
因为通过人体的电流很小

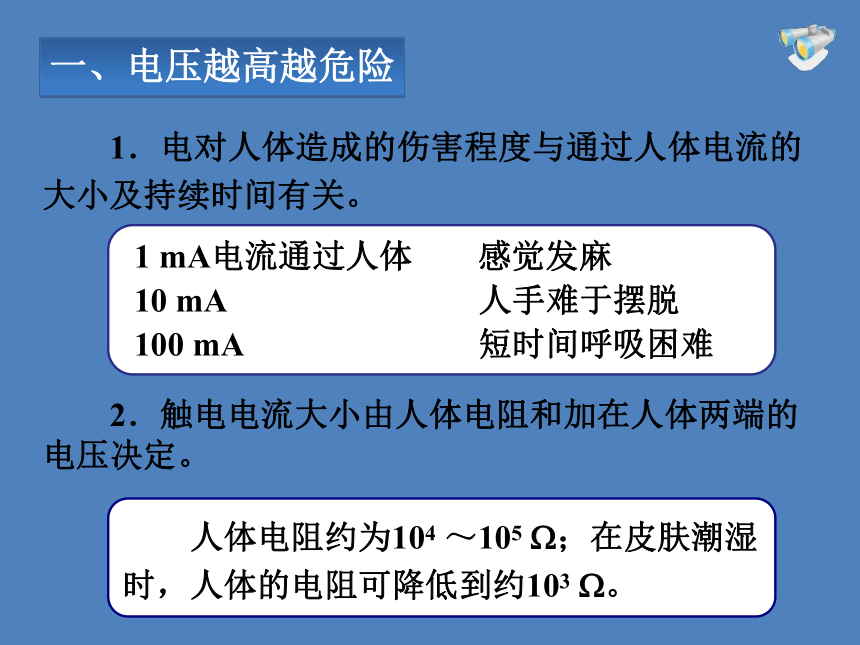

　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
　　2．触电电流大小由人体电阻和加在人体两端的电压决定。
1
mA电流通过人体
感觉发麻
10
mA
人手难于摆脱
100
mA
短时间呼吸困难
　　人体电阻约为104
～105
W；在皮肤潮湿时，人体的电阻可降低到约103
W。
一、电压越高越危险

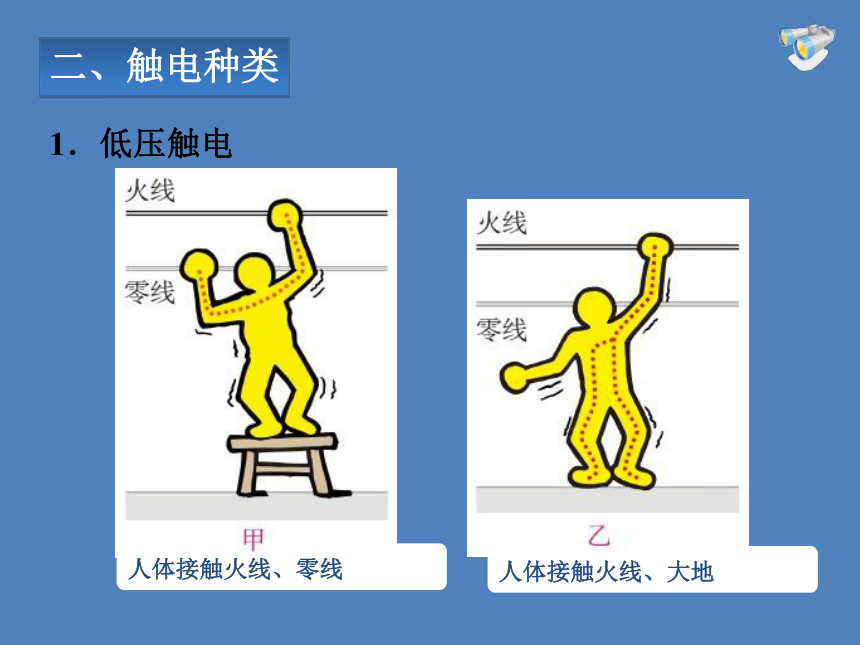

人体接触火线、零线
人体接触火线、大地
1．低压触电
二、触电种类

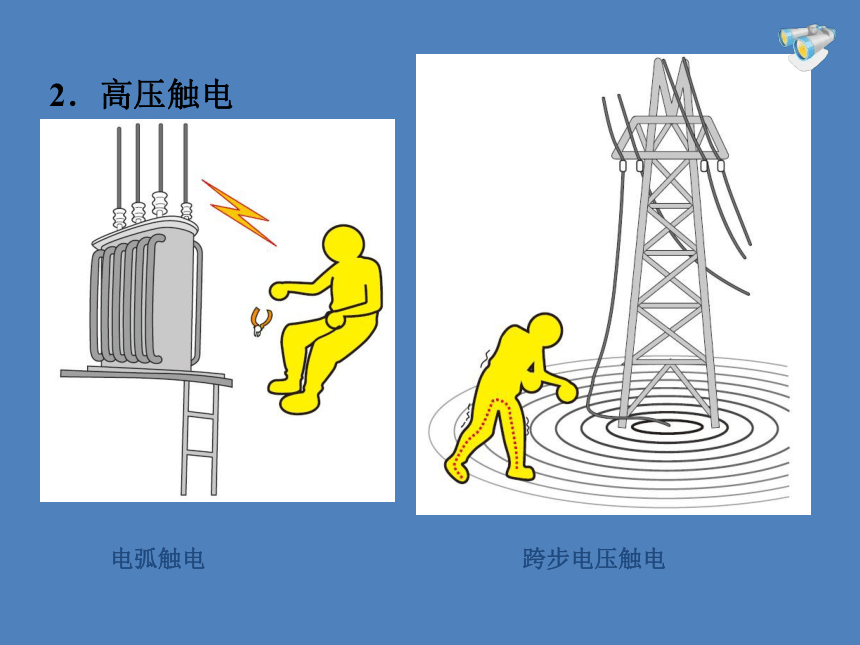

跨步电压触电
电弧触电
2．高压触电

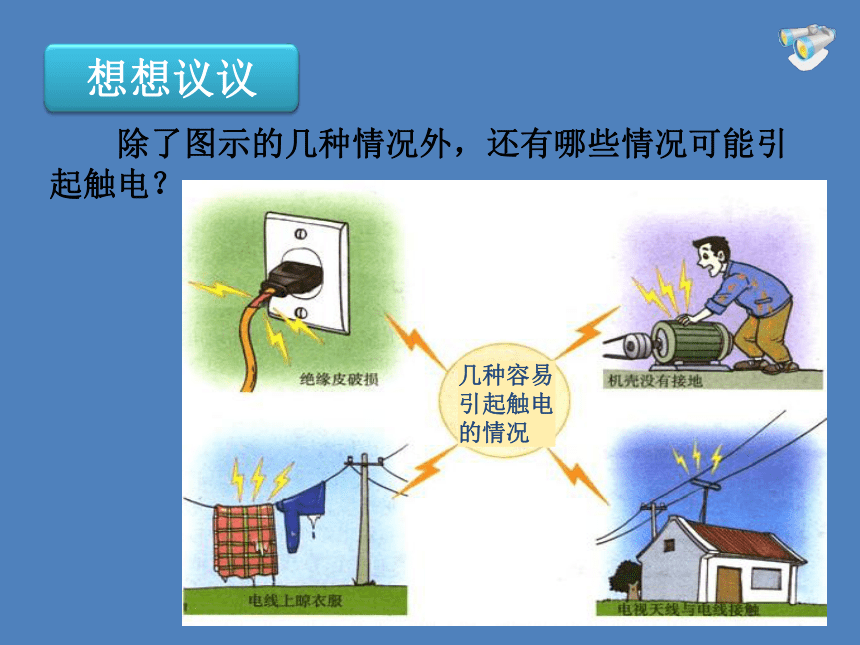

　　除了图示的几种情况外，还有哪些情况可能引起触电？
几种容易引起触电的情况
想想议议
1．家庭电路中防止触电措施
三、安全用电原则
开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。
　　●
不接触低压带电体，不靠近高压带电体；
　　●
更换灯泡、搬动电器前应断开电源开关；
　　●
不弄湿用电器，不损坏绝缘层；
　　●
保险装置、插座、导线、家用电器等达到使用寿命应及时更换
2．安全用电原则：
3．触电的急救
　　（1）切断电源
　　（2）迅速使触电人摆脱电源
雷电是大气中一种剧烈的放电现象
四、注意防雷
现代建筑上的避雷针
高压输电铁塔上的防雷导线
　　1．不要靠近金属栏杆，各种电器应暂停使用。
　　2．迅速走进屋内，或汽车内。
　　3．不要手持金属杆，金属饰物包括手表也要抛离。
　　4．在高山上，应该找没有积水的凹坑处双脚并拢蹲下。
雷电时应该注意
3．急救措施
2．安全用电原则
1．触电类型
低压触电
高压触电
单线触电
双线触电
高压电弧触电
跨步电压触电
不靠近高压带电器
不接触低压带电体
切断电源
用绝缘体将触电者与带电体分开
课堂小结
