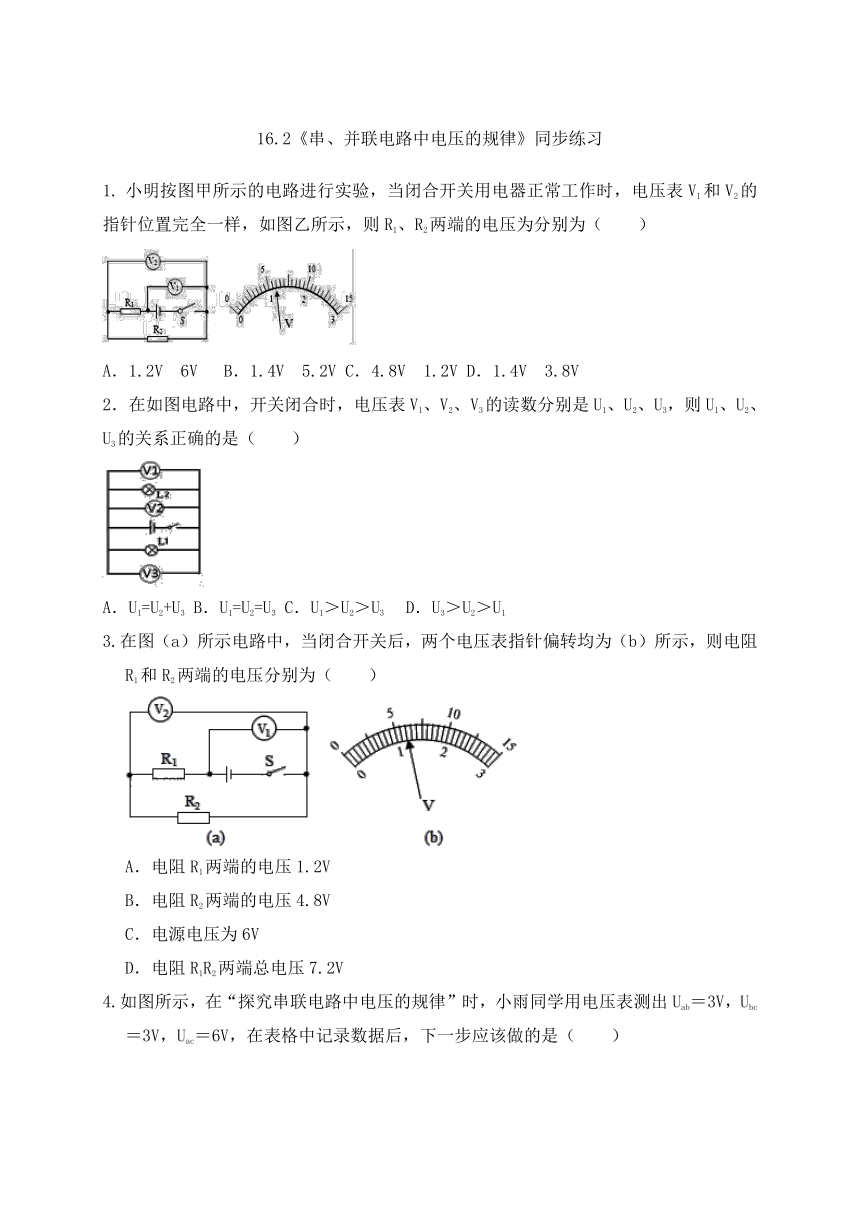

16.2《串、并联电路中电压的规律》同步练习
小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则R1、R2两端的电压为分别为（　　）
A．1.2V
6V
B．1.4V
5.2V
C．4.8V
1.2V
D．1.4V
3.8V
在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是（　　）
A．U1=U2+U3
B．U1=U2=U3
C．U1＞U2＞U3
D．U3＞U2＞U1
3.在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．电阻R1两端的电压1.2V
B．电阻R2两端的电压4.8V
C．电源电压为6V
D．电阻R1R2两端总电压7.2V

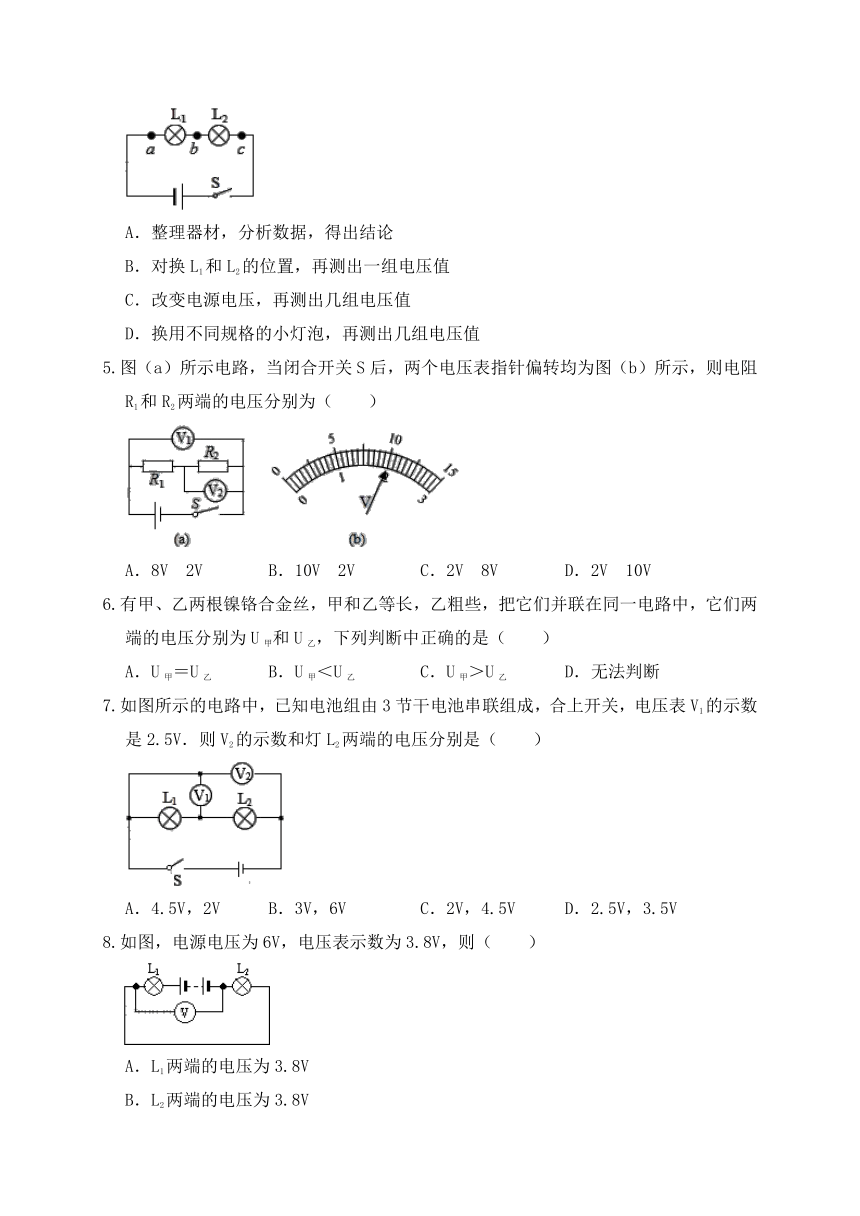

4.如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是（　　）
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
5.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（　　）
A．8V
2V
B．10V
2V
C．2V
8V
D．2V
10V
6.有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（　　）
A．U甲＝U乙
B．U甲＜U乙
C．U甲＞U乙
D．无法判断
7.如图所示的电路中，已知电池组由3节干电池串联组成，合上开关，电压表V1的示数是2.5V．则V2的示数和灯L2两端的电压分别是（　　）
A．4.5V，2V
B．3V，6V
C．2V，4.5V
D．2.5V，3.5V
8.如图，电源电压为6V，电压表示数为3.8V，则（　　）
A．L1两端的电压为3.8V
B．L2两端的电压为3.8V
C．电源、L1的电压之和为3.8V
D．L2两端的电压为2.2V
9.如图所示电路中，电压表V1、V2、V3的示数分别是U1、U2、U3，则：
①当U1＝6
V，U2＝6
V时，U3＝____V；
②当U1＝10
V时，U2＝____V，U3＝____V。
10.若将20只相同的小灯泡串联接在220
V的电路中，每只小灯泡两端的电压为
V，
若将20只相同的小灯泡并联接在110
V的电路中，每只小灯泡两端的电压为
V
。
11.每到夜晚，五光十色的小彩灯、霓虹灯将我市装扮得绚丽多彩．小明和小刚正在探究一串小彩灯的发光情况，他们观察发现，每个小彩灯上标有“2.5V，0.25A”字样，要使这些小彩灯正常发光，应将______个小彩灯______联在家庭电路上．
12.如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，则V1用的量程是__________V，V2用的量程是__________V，小灯泡L1上的电压U1=___________。
13.某同学连接的电路如图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为2
V,则L1两端的电压为　　　　,L2两端的电压为　　　　。?
14.如图所示，若电源电压为20
V不变，闭合开关发现，电压表V1的示数为12
V，电压表V2的示数为15
V，则L1、L2、L3三灯两端的电压分别是___________、________、____________。
在“探究串联电路电压的特点”活动中。
（1）如图所示，连接电路时，至少需要
______
根导线；实验中应选择规格
______
（相同/不同）的小灯泡。
（2）在测L1两端电压时，闭合开关，发现电压表示数为零，原因可能是
______
（填出一种即可）。
（3）小芳保持电压表的B连接点不动，只断开A连接点，并改接到C连接点上，测量L2两端电压。她能否测出L2两端电压？
______
，理由是
______
。
（4）小明分别测出AB、BC、AC间的电压并记录在如下表格中，分析实验数据得出结论：串联电路总电压等于各部分电路两端电压之和。请对小明的做法进行评价：
______
，改进方法是
______
。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
答案
C
B
C
D
A
A
A
B
6
10
10
22
110
88
串
0-15；0-3；3V
2
4
5
V
7
V
8
V
（1）6；不同；（2）L2断路；（3）不能；正负接线柱反接了；（4）一次实验具有偶然性；更换规格不同的灯泡进行多次实验。
