（人教版九年级物理）15.5串、并联电路中电流的规律 课后练习题 word版含答案

15.5串、并联电路中电流的规律
课后练习题
选择
1.在图甲所示的电路中,A1的示数为1.2
A,A2的示数如图乙所示.则下列判断中正确的是(
)
A.
通过L1的电流为
0.7
A
B.
通过L1的电流为
1.2
A
C.
通过L2的电流为
1.2
A
D.
通过L2的电流为
2.5
A
2.如图所示，闭合开关，灯泡不亮，电流表无示数，而电压表有示数且示数近似等于电源电压，发生此故障的原因可能是（?
）
A.?L1开路
B.?L2开路
C.?L1短路?
D.?L2短路
3.如图所示,开关S1、S2闭合时电流表的示数为0.20
A,若通过灯L1的电流为I1,通过灯L2的电流为I2.则下列说法中正确的是(
)
A.
I1=I2=0.20
A
B.
I1=I2=0.40
A
C.
I1=0.20
A,I2=0
D.
I1=0,I2=0.20
A
4.如图所示，是我国某环保设备检测仪器，我们选取仪器上的三盏指示灯，电路图如图所示，已知通过L1和L2的电流分别为4mA和10mA，则通过L3的电流可能是（　　）
A.?4mA?
B.?6mA
C.?10mA
?
D.
12mA

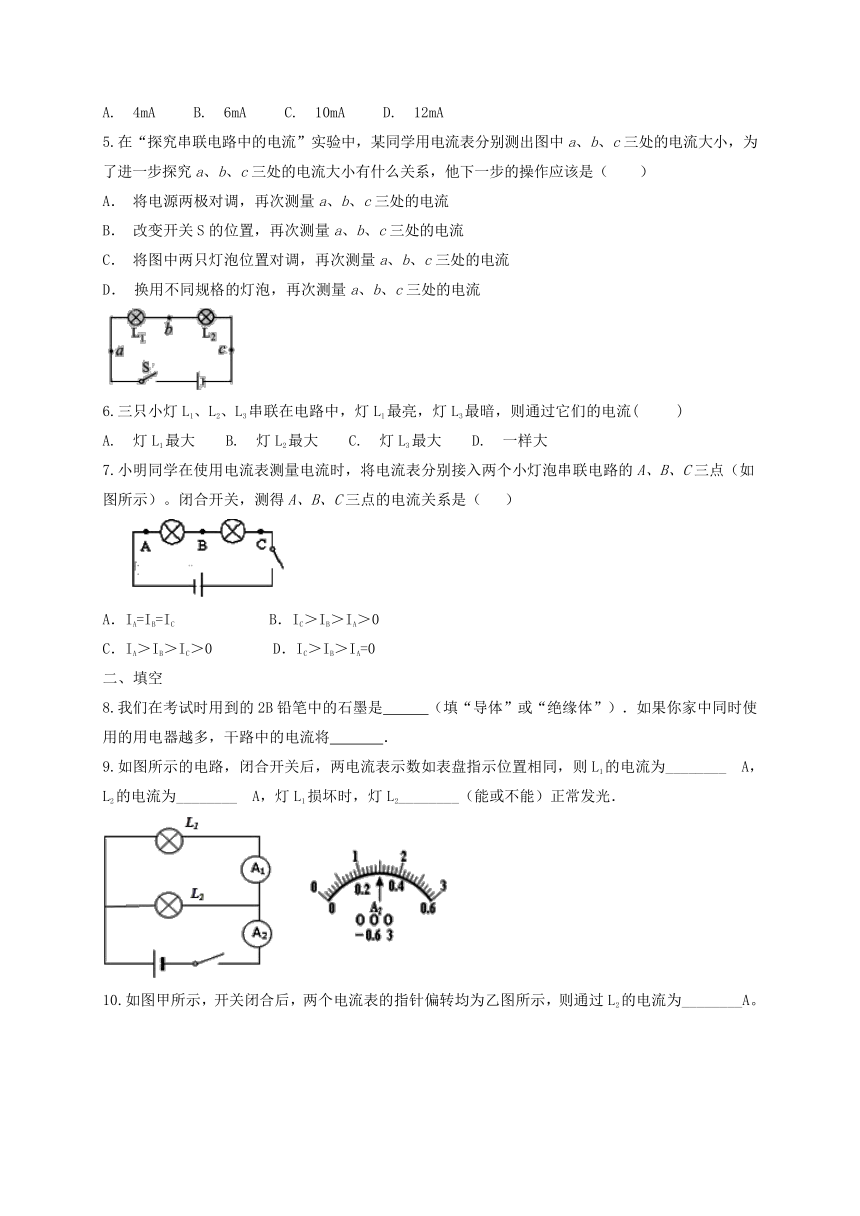

5.在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（
）
A．
将电源两极对调，再次测量a、b、c三处的电流
B．
改变开关S的位置，再次测量a、b、c三处的电流
C．
将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D．
换用不同规格的灯泡，再次测量a、b、c三处的电流
6.三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流(??
)
A.?灯L1最大
B.?灯L2最大
C.?灯L3最大
D.?一样大
7.小明同学在使用电流表测量电流时，将电流表分别接入两个小灯泡串联电路的A、B、C三点（如图所示）。闭合开关，测得A、B、C三点的电流关系是（
）
IA=IB=IC
B．IC＞IB＞IA＞0
C．IA＞IB＞IC＞0
D．IC＞IB＞IA=0
填空
8.我们在考试时用到的2B铅笔中的石墨是　
　（填“导体”或“绝缘体”）．如果你家中同时使用的用电器越多，干路中的电流将　
　．
9.如图所示的电路，闭合开关后，两电流表示数如表盘指示位置相同，则L1的电流为________?A，L2的电流为________?A，灯L1损坏时，灯L2________（能或不能）正常发光．
10.如图甲所示，开关闭合后，两个电流表的指针偏转均为乙图所示，则通过L2的电流为________A。
三、计算
11.
如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示：
(1)电路中的总电流是多少？
(2)通过灯L1和L2的电流各是多少？
四、实验
12.瑞瑞同学在中考物理实验加试时，对串联电路电压规律进行了探究。
①按图所示的电路图连接电路；
②闭合开关，用电压表测出L1两端的电压；
③在测L2两端的电压时，瑞瑞同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
④测出AC间的电压。
（1）在拆接电路时，开关必须________；
（2）瑞瑞同学用上面的方法能否测出L2两端的电压？为什么？________?。????????
（3）方法改进后，所测出AB、BC、AC间的电压记录在下面表格中。分析瑞瑞同学的实验数据可以得出的结论是：________
（4）这个实验在设计方案上还存在的不足之处是________。
答案：
一、1-7：A
B
C
B
D
D
A
二、8.
导体；变大
0.3
1.2
能
1.28
三、11.
(1)
1.5A；(2)
1.2A；
0.3A
四、12.解：（1）断开
（2）不能；电压表的正负接线柱接反了
（3）串联电路总电压等于各用电器两端的电压之和
（4）实验次数太少，会有偶然性
