北师大版九年级数学上册第五 章：2、由三视图确定立体图形课件 (共24张PPT)

视图（第三课时）
——由三视图描述几何体
大庆市东城领秀学校

周爽

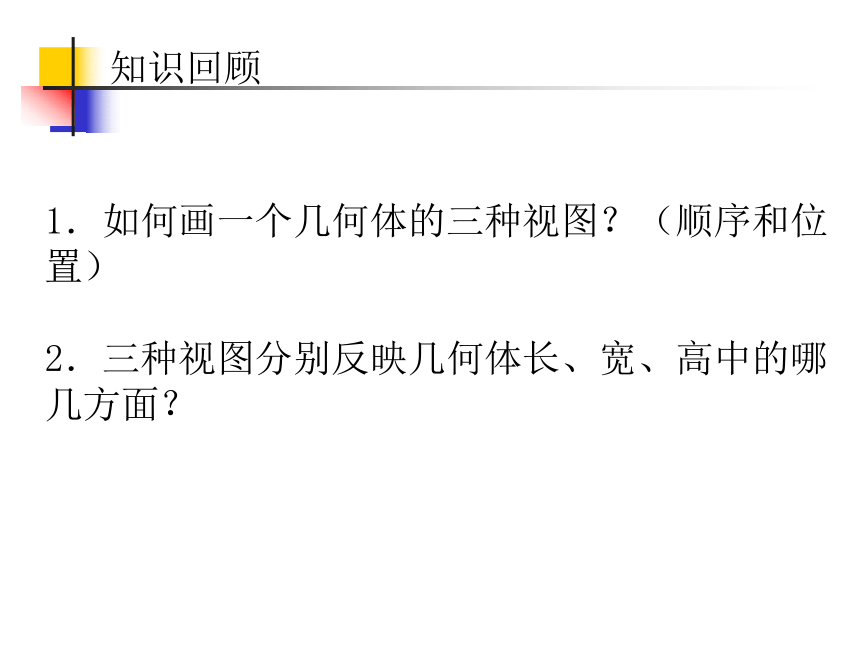

知识回顾
1．如何画一个几何体的三种视图？（顺序和位置）
2．三种视图分别反映几何体长、宽、高中的哪几方面？

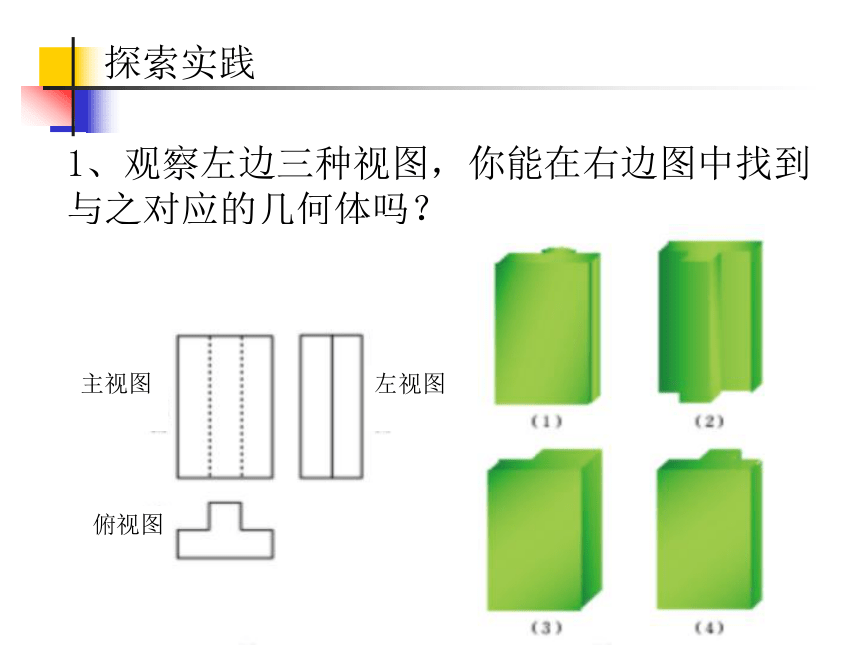

探索实践
1、观察左边三种视图，你能在右边图中找到与之对应的几何体吗？

主视图
左视图
俯视图

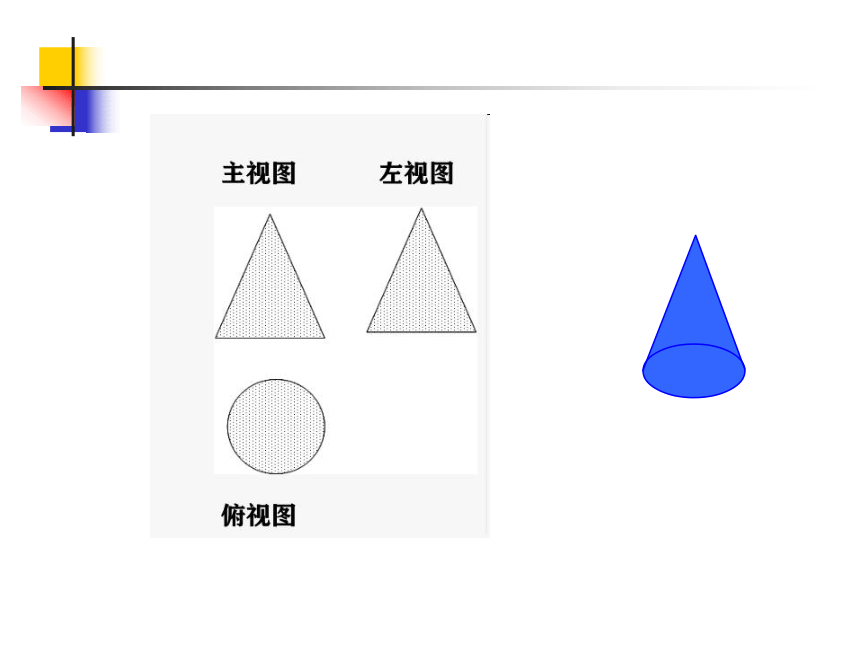

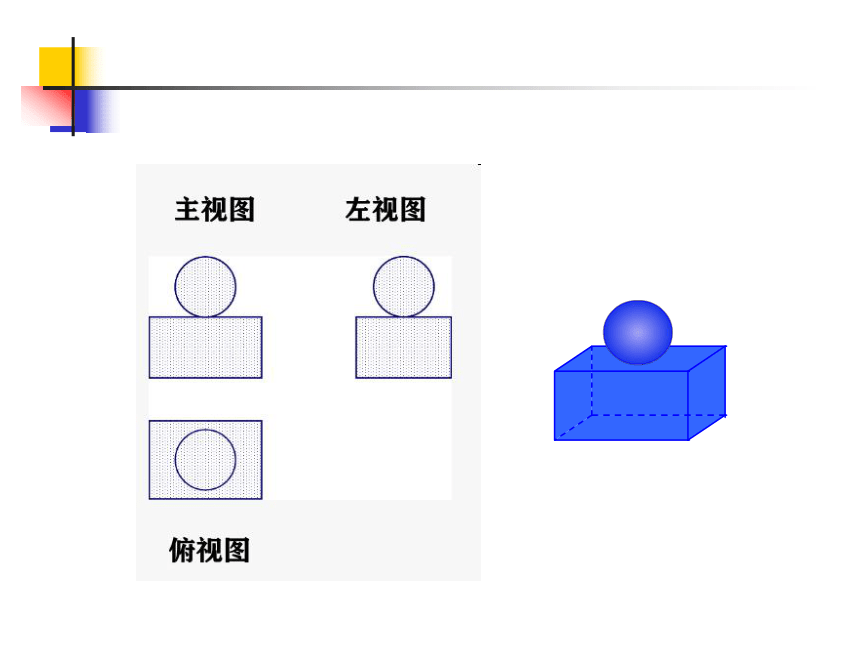

2、根据三视图说出立体图形的名称．

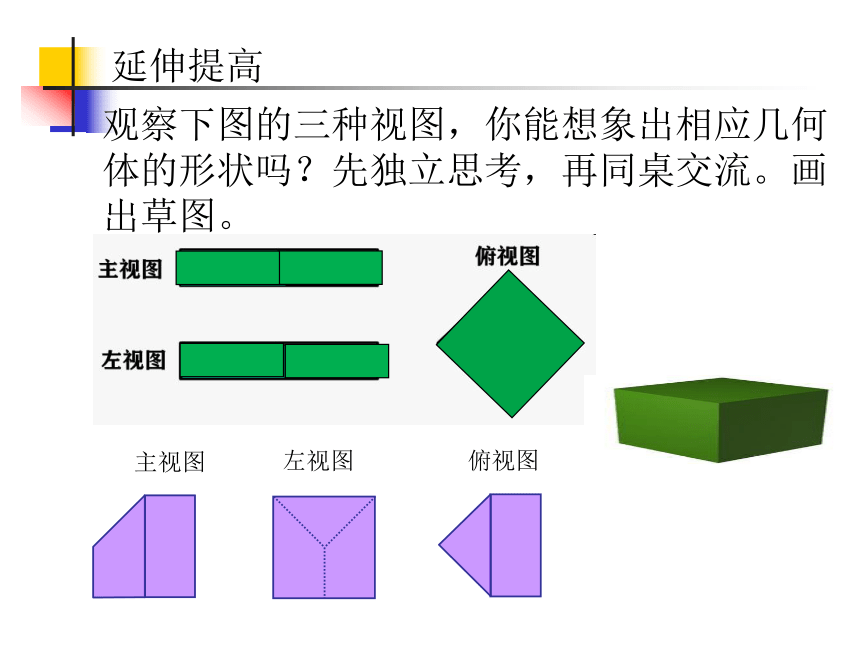

延伸提高
观察下图的三种视图，你能想象出相应几何体的形状吗？先独立思考，再同桌交流。画出草图。
左视图
俯视图
主视图

主视图
左视图
俯视图

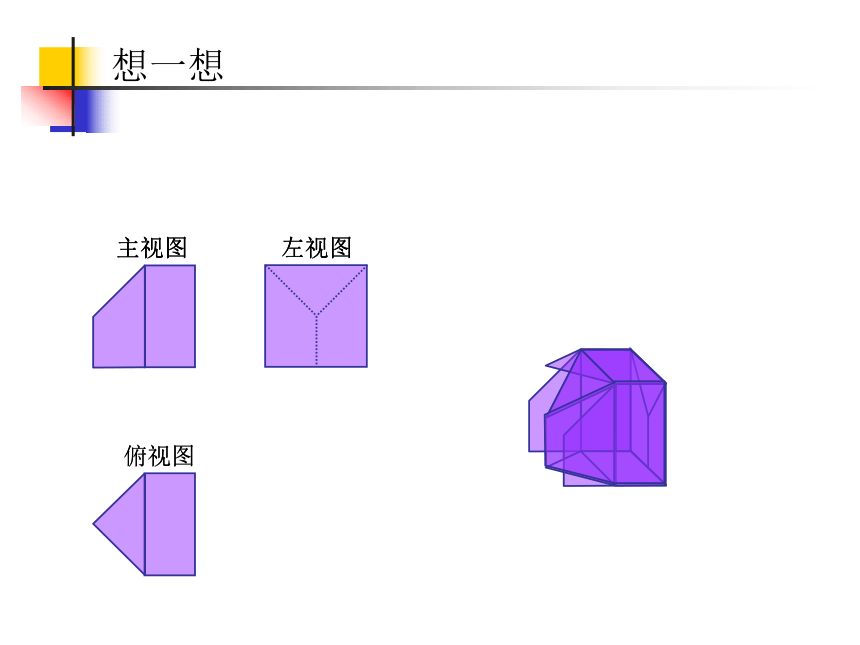

想一想
主视图
左视图
俯视图
主视图
左视图
由三视图描述几何体（或实物原型），一般步骤为：
1、 想象：根据各视图想象从各个方向看到的几何体形状；
2、 定形：综合确定几何体（或实物原型）的形状；
3、定大小位置：根据三个视图“长对正，高平齐，宽相等”的关系，确定轮廓线的位置，以及各个方向的尺寸.
方法总结
小组活动
每组派一名同学从1号~8号题号中任选一题，小组内的同学根据题号中的三视图，利用手中的黏土还原几何体的形状，用时最快，还原度最高的小组获胜。
1
2
3
4
5
6
7
8
俯视图
主视图
左视图
俯视图
主视图
左视图
俯视图
主视图
左视图
主视图
左视图
俯视图
主视图
左视图
主视图
左视图
俯视图
主视图
左视图
主视图
左视图
俯视图
主视图
左视图
俯视图
主视图
左视图
主视图
左视图
俯视图
主视图
左视图
俯视图
主视图
左视图
主视图
左视图
主视图
左视图
俯视图
主视图
左视图
主视图
左视图
俯视图
主视图
左视图
俯视图
主视图
左视图
主视图
左视图
俯视图
主视图
左视图
俯视图
主视图
左视图
俯视图
主视图
左视图
主视图
左视图
俯视图
练一练
下列是一个物体的三视图，请描述出它的形状
俯视图
主视图
左视图
下列是一个物体的三视图，请描述出它的形状
俯视图
主视图
左视图
下列是一个物体的三视图，请描述出它的形状
谈谈你的收获
作业：书中课后142-143页习题
