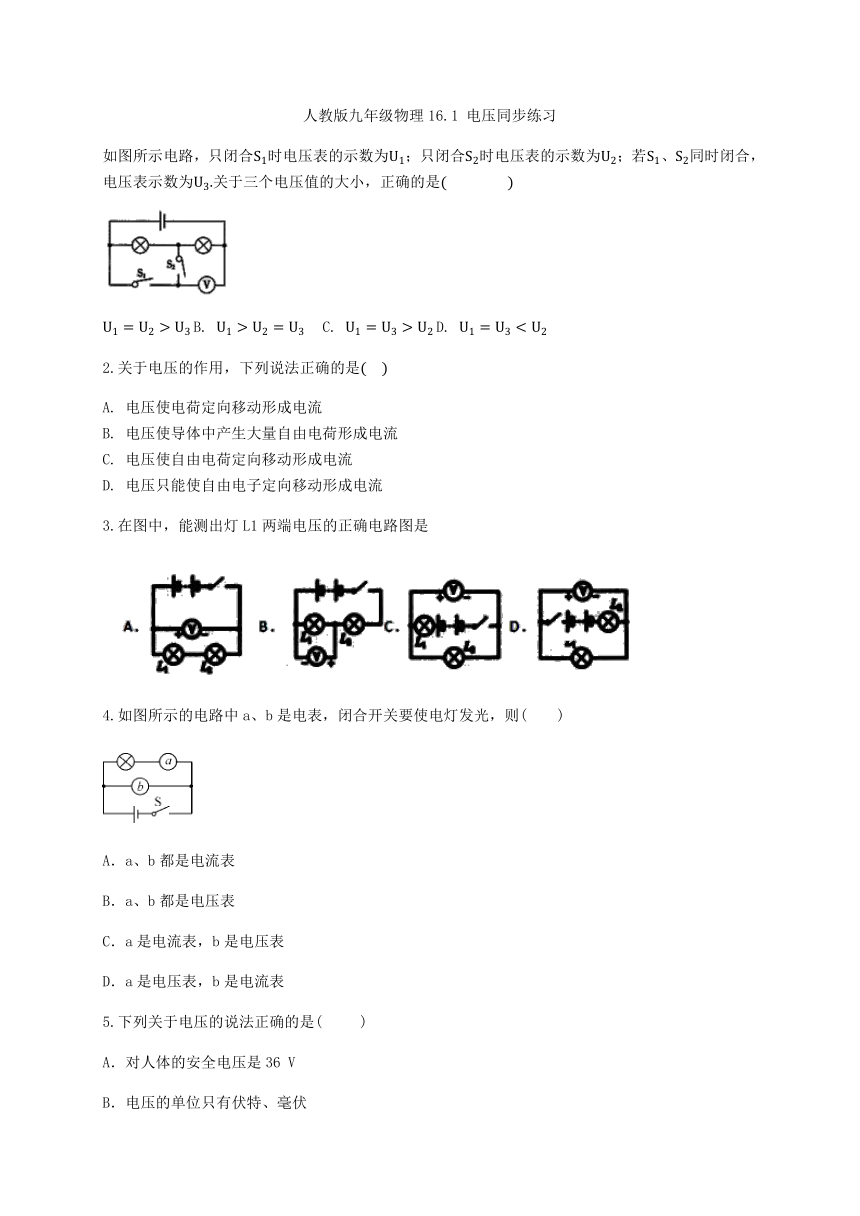

人教版九年级物理16.1 电压同步练习 含答案

人教版九年级物理16.1
电压同步练习
如图所示电路，只闭合时电压表的示数为；只闭合时电压表的示数为；若、同时闭合，电压表示数为关于三个电压值的大小，正确的是????
B.
C.
D.
2.关于电压的作用，下列说法正确的是
A.
电压使电荷定向移动形成电流
B.
电压使导体中产生大量自由电荷形成电流
C.
电压使自由电荷定向移动形成电流
D.
电压只能使自由电子定向移动形成电流
3.在图中，能测出灯L1两端电压的正确电路图是
4.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则(
)
A．a、b都是电流表
B．a、b都是电压表
C．a是电流表，b是电压表
D．a是电压表，b是电流表
5.下列关于电压的说法正确的是(
)
A．对人体的安全电压是36
V
B．电压的单位只有伏特、毫伏

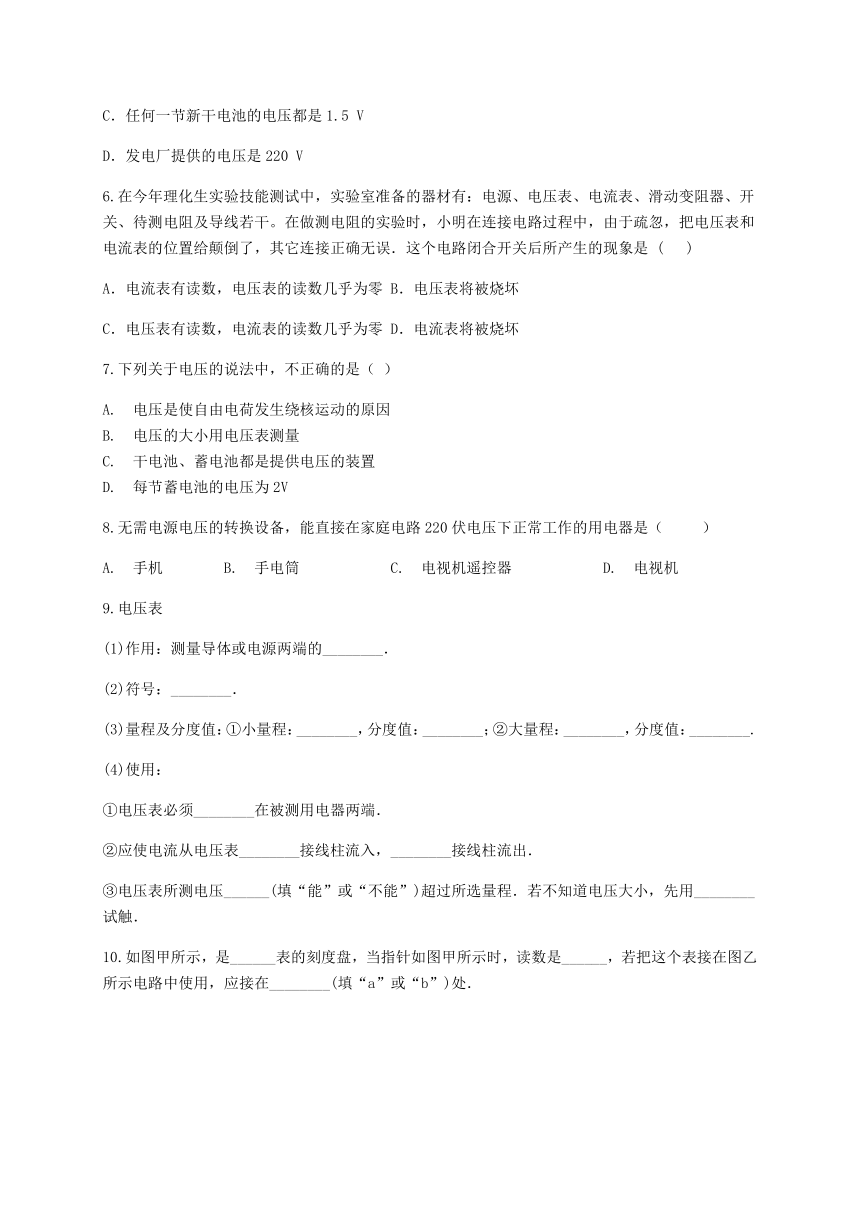

C．任何一节新干电池的电压都是1.5
V
D．发电厂提供的电压是220
V
6.在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是
(
)
A．电流表有读数，电压表的读数几乎为零
B．电压表将被烧坏
C．电压表有读数，电流表的读数几乎为零
D．电流表将被烧坏
7.下列关于电压的说法中，不正确的是（
）
A.?电压是使自由电荷发生绕核运动的原因
B.?电压的大小用电压表测量
C.?干电池、蓄电池都是提供电压的装置
D.?每节蓄电池的电压为2V
8.无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（??
）
A.?手机????B.?手电筒??????C.?电视机遥控器??????D.?电视机
9.电压表
(1)作用：测量导体或电源两端的________．
(2)符号：________．
(3)量程及分度值：①小量程：________，分度值：________；②大量程：________，分度值：________.
(4)使用：
①电压表必须________在被测用电器两端．
②应使电流从电压表________接线柱流入，________接线柱流出．
③电压表所测电压______(填“能”或“不能”)超过所选量程．若不知道电压大小，先用________试触．
10.如图甲所示，是______表的刻度盘，当指针如图甲所示时，读数是______，若把这个表接在图乙所示电路中使用，应接在________(填“a”或“b”)处．
11.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。观察电压表指针的偏转与接线可知：这个电池的电压是_______V，____片是它的正极。这种电池是将________能转化为电能。
12.如图所示电路，若要测L1和L2总电压，需闭合开关___________，断开开关__________；若需要测灯L2两端的电压，需要闭合开关__________，断开开关__________。
13.在研究电压的作用时，我们可以引入“水路”同“电路”进行类比．如图所示．将抽水机比作电源，则可将阀门比作_____
，将涡轮比作_____，将水管比作_____
，还可将水压比作_____
，水流比作______
．
14.如图所示是一个简单的串联电路，当闭合开关S后发现两灯均不亮，其故障原因是两只灯泡中的一只坏了（眼睛看不出谁是坏的）。为了找出哪一只灯泡是坏的，你可以不用任何辅助器材，也可以从“一根导线、一只电压表或一只电流表”中任选一种作为辅助器材。
要求写出两种判断灯泡故障的方法（方案包括选或不选辅助器材，选何种辅助器材，以及具体实验的做法、现象和结论）。
答案
C
C
D
C
C
C
A
D
(1)定向移动　电流　(2)电压　(3)U
(4)伏特　伏　V　千伏(kV)　毫伏(mV)　1000　1000
(5)1.5　36　220　2
电压表
8.5
b
0.3
铜
化学
12.S1，S2；S2，S1
13.开关、用电器、导线、电压、电流，
14.⑴不用任何辅助器材：将L2右边接线柱上的导线取下，闭合开关S，用它去试触L1右边的接线柱，若L1不亮，说明L1是坏的；若L1亮，说明L2是坏的。（同理将L1左边导线取下，试触L2左边导线也行）
⑵选取一根导线：闭合开关S，用导线的两端去试触L1的两个接线柱，使LI短路，若L2亮，说明L1是坏的。或用导线的两端去试触L2的两个接线柱，使L2短路，若L1亮，说明L2是坏的。
⑶选取一只电流表：将电流表并联接在灯L1的两端后，试触开关S，若电流表有示数（同时L2亮），则灯L1是坏的；或将电流表并联接在灯L2的两端，试触开关S，若电流表有示数（同时L1亮），则灯L2是坏的。
⑷选取一只电压表：将电压表并联接在灯L1的两端，闭合开关S，若电压表有示数，说明灯L1是坏的；若电压表无示数，说明灯L2是坏的。（同理，也可将电压表并联接在灯L2两端进行判断）
