教科版 岳阳市第十中学九年级物理 第七章 电功率质量检测及解答

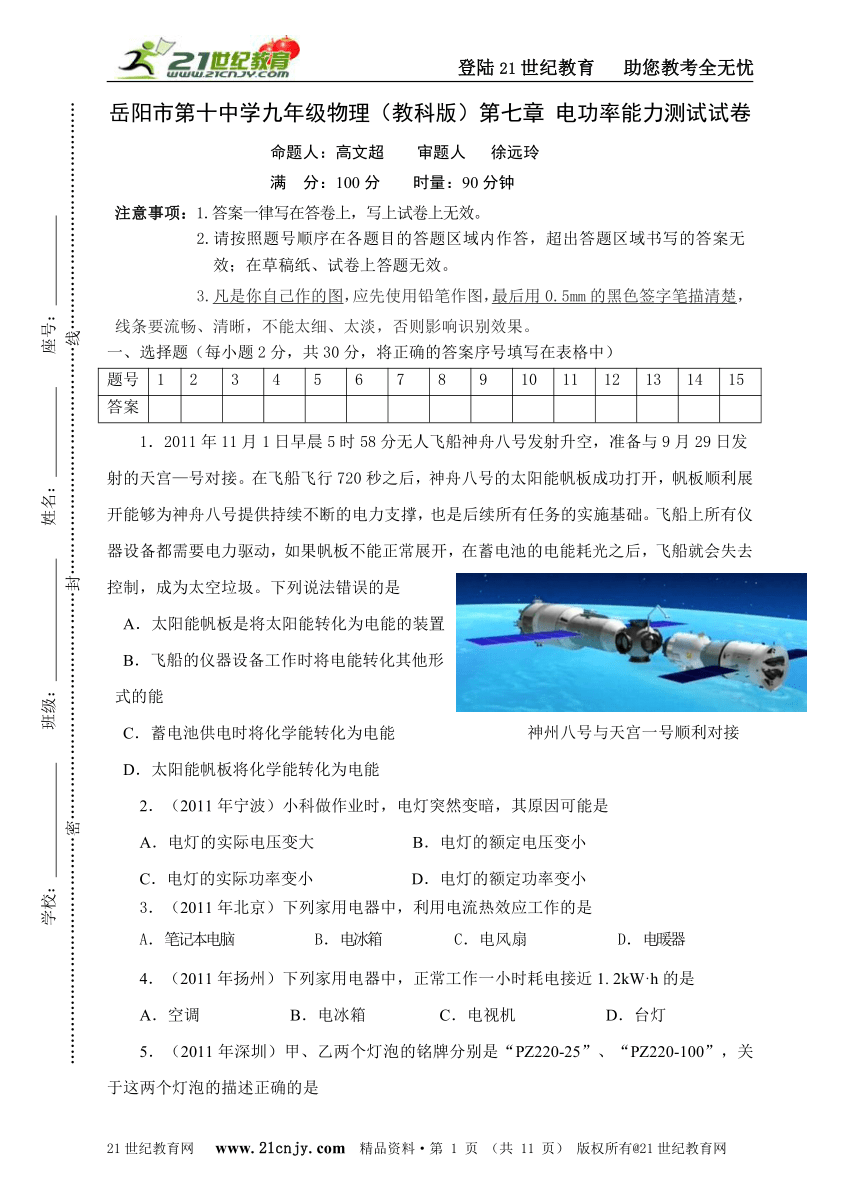

岳阳市第十中学九年级物理（教科版）第七章 电功率能力测试试卷
命题人：高文超 审题人 徐远玲
满 分：100分 时量：90分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。
一、选择题（每小题2分，共30分，将正确的答案序号填写在表格中）
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
1．2011年11月1日早晨5时58分无人飞船神舟八号发射升空，准备与9月29日发射的天宫—号对接。在飞船飞行720秒之后，神舟八号的太阳能帆板成功打开，帆板顺利展开能够为神舟八号提供持续不断的电力支撑，也是后续所有任务的实施基础。飞船上所有仪器设备都需要电力驱动，如果帆板不能正常展开，在蓄电池的电能耗光之后，飞船就会失去控制，成为太空垃圾。下列说法错误的是
A．太阳能帆板是将太阳能转化为电能的装置
B．飞船的仪器设备工作时将电能转化其他形
式的能
C．蓄电池供电时将化学能转化为电能
D．太阳能帆板将化学能转化为电能
2．（2011年宁波）小科做作业时，电灯突然变暗，其原因可能是
A．电灯的实际电压变大 B．电灯的额定电压变小
C．电灯的实际功率变小 D．电灯的额定功率变小
3．（2011年北京）下列家用电器中，利用电流热效应工作的是
A．笔记本电脑 B．电冰箱 C．电风扇 D．电暖器
4．（2011年扬州）下列家用电器中，正常工作一小时耗电接近1. 2kW·h的是
A．空调 B．电冰箱 C．电视机 D．台灯
5．（2011年深圳）甲、乙两个灯泡的铭牌分别是“PZ220-25”、“PZ220-100”，关于这两个灯泡的描述正确的是

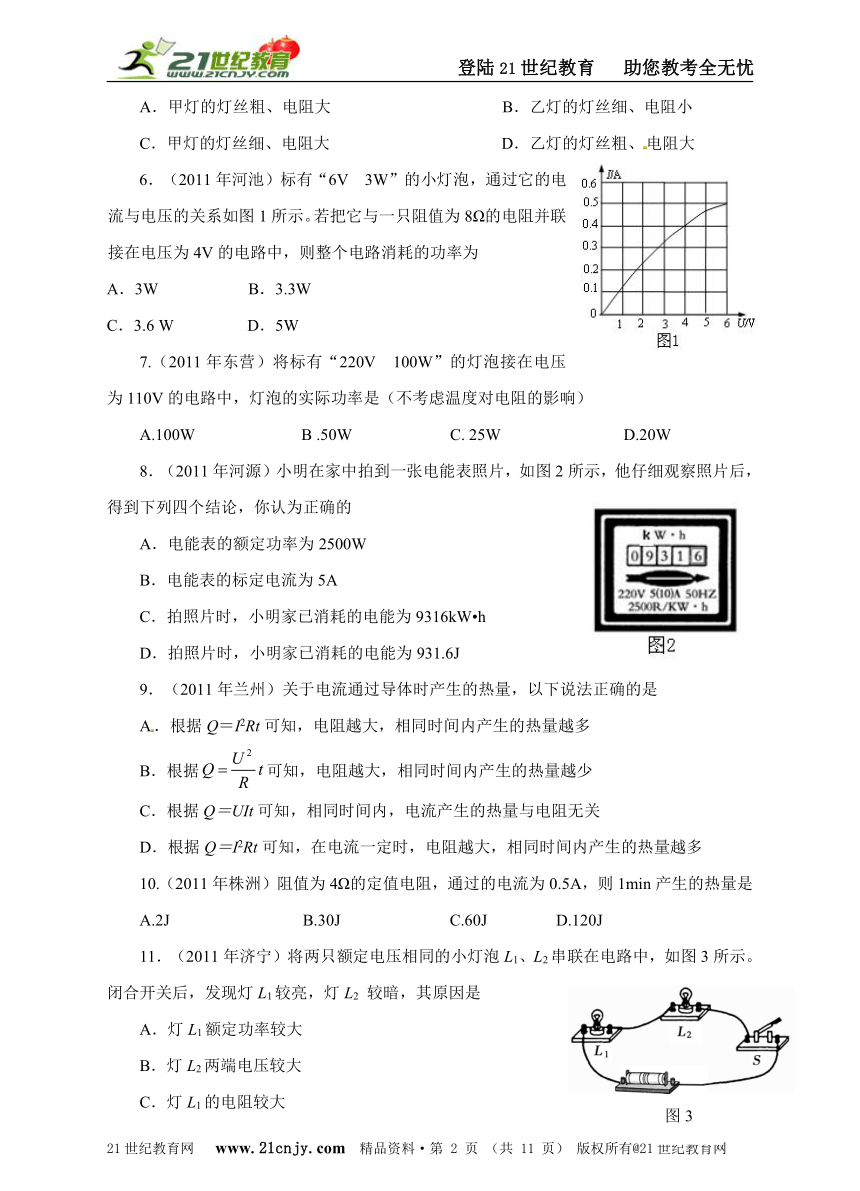

A．甲灯的灯丝粗、电阻大 B．乙灯的灯丝细、电阻小
C．甲灯的灯丝细、电阻大 D．乙灯的灯丝粗、电阻大
6．（2011年河池）标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图1所示。若把它与一只阻值为8Ω的电阻并联接在电压为4V的电路中，则整个电路消耗的功率为
A．3W B．3.3W
C．3.6 W D．5W
7.（2011年东营）将标有“220V 100W”的灯泡接在电压为110V的电路中，灯泡的实际功率是（不考虑温度对电阻的影响）
A.100W B .50W C. 25W 　　 D.20W
8．（2011年河源）小明在家中拍到一张电能表照片，如图2所示，他仔细观察照片后，得到下列四个结论，你认为正确的
A．电能表的额定功率为2500W?
B．电能表的标定电流为5A?
C．拍照片时，小明家已消耗的电能为9316kW?h?
D．拍照片时，小明家已消耗的电能为931.6J?
9．（2011年兰州）关于电流通过导体时产生的热量，以下说法正确的是
A．根据Q＝I2Rt可知，电阻越大，相同时间内产生的热量越多
B．根据可知，电阻越大，相同时间内产生的热量越少
C．根据Q＝UIt可知，相同时间内，电流产生的热量与电阻无关
D．根据Q＝I2Rt可知，在电流一定时，电阻越大，相同时间内产生的热量越多
10.（2011年株洲）阻值为4Ω的定值电阻，通过的电流为0.5A，则1min产生的热量是
A.2J B.30J C.60J D.120J
11．（2011年济宁）将两只额定电压相同的小灯泡L1、L2串联在电路中，如图3所示。闭合开关后，发现灯L1较亮，灯L2 较暗，其原因是
A．灯L1额定功率较大?
B．灯L2两端电压较大?
C．灯L1的电阻较大?

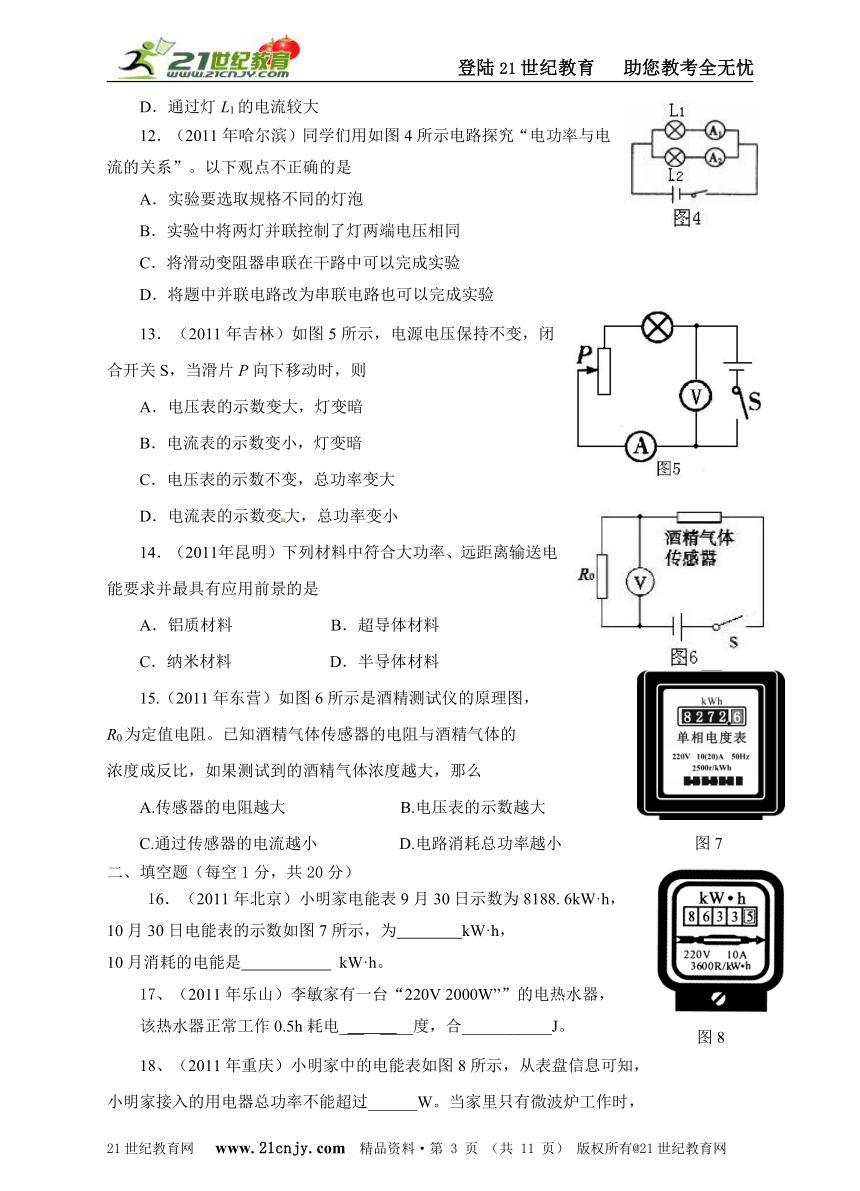

D．通过灯L1的电流较大
12．（2011年哈尔滨）同学们用如图4所示电路探究“电功率与电流的关系”。以下观点不正确的是
A．实验要选取规格不同的灯泡
B．实验中将两灯并联控制了灯两端电压相同
C．将滑动变阻器串联在干路中可以完成实验
D．将题中并联电路改为串联电路也可以完成实验
13．（2011年吉林）如图5所示，电源电压保持不变，闭合开关S，当滑片P向下移动时，则
A．电压表的示数变大，灯变暗
B．电流表的示数变小，灯变暗
C．电压表的示数不变，总功率变大
D．电流表的示数变大，总功率变小
14．（2011年昆明）下列材料中符合大功率、远距离输送电能要求并最具有应用前景的是
A．铝质材料 B．超导体材料
C．纳米材料 D．半导体材料
15.（2011年东营）如图6所示是酒精测试仪的原理图，
R0为定值电阻。已知酒精气体传感器的电阻与酒精气体的
浓度成反比，如果测试到的酒精气体浓度越大，那么
A.传感器的电阻越大 B.电压表的示数越大
C.通过传感器的电流越小 D.电路消耗总功率越小
二、填空题（每空1分，共20分）
16．（2011年北京）小明家电能表9月30日示数为8188. 6kW·h，
10月30日电能表的示数如图7所示，为 kW·h，
10月消耗的电能是 kW·h。
17、（2011年乐山）李敏家有一台“220V 2000W””的电热水器，
该热水器正常工作0.5h耗电___ ____度，合___________J。
18、（2011年重庆）小明家中的电能表如图8所示，从表盘信息可知，
小明家接入的用电器总功率不能超过______W。当家里只有微波炉工作时，

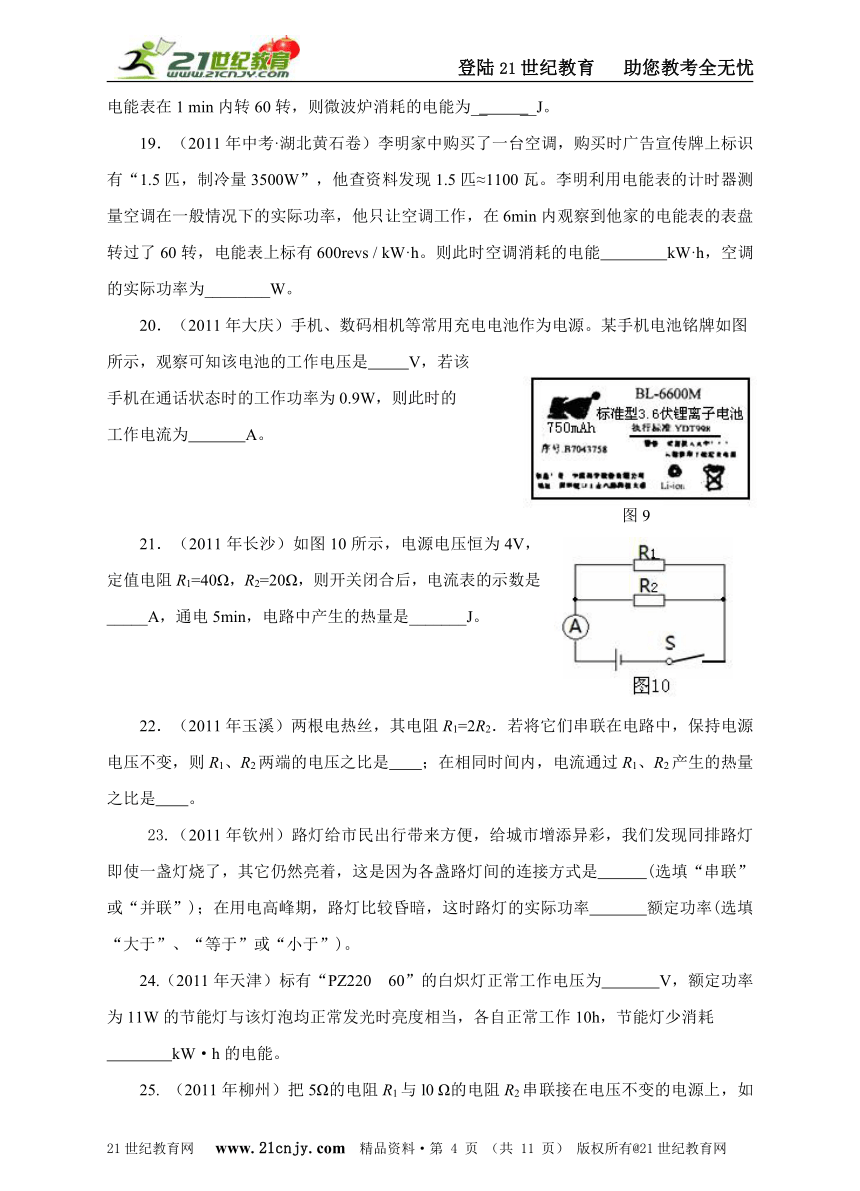

电能表在1 min内转60转，则微波炉消耗的电能为__ __J。
19．（2011年中考·湖北黄石卷）李明家中购买了一台空调，购买时广告宣传牌上标识有“1.5匹，制冷量3500W”，他查资料发现1.5匹≈1100瓦。李明利用电能表的计时器测量空调在一般情况下的实际功率，他只让空调工作，在6min内观察到他家的电能表的表盘转过了60转，电能表上标有600revs / kW·h。则此时空调消耗的电能 kW·h，空调的实际功率为((((((((W。
20．（2011年大庆）手机、数码相机等常用充电电池作为电源。某手机电池铭牌如图所示，观察可知该电池的工作电压是 V，若该
手机在通话状态时的工作功率为0.9W，则此时的
工作电流为 A。
21．（2011年长沙）如图10所示，电源电压恒为4V，定值电阻R1=40Ω，R2=20Ω，则开关闭合后，电流表的示数是_____A，通电5min，电路中产生的热量是_______J。
22．（2011年玉溪）两根电热丝，其电阻R1=2R2．若将它们串联在电路中，保持电源电压不变，则R1、R2两端的电压之比是　　；在相同时间内，电流通过R1、R2产生的热量之比是　　。
23.（2011年钦州）路灯给市民出行带来方便，给城市增添异彩，我们发现同排路灯即使一盏灯烧了，其它仍然亮着，这是因为各盏路灯间的连接方式是 (选填“串联”或“并联”)；在用电高峰期，路灯比较昏暗，这时路灯的实际功率 额定功率(选填“大于”、“等于”或“小于”)。
24.（2011年天津）标有“PZ220 60”的白炽灯正常工作电压为 V，额定功率为11W的节能灯与该灯泡均正常发光时亮度相当，各自正常工作10h，节能灯少消耗
kW·h的电能。

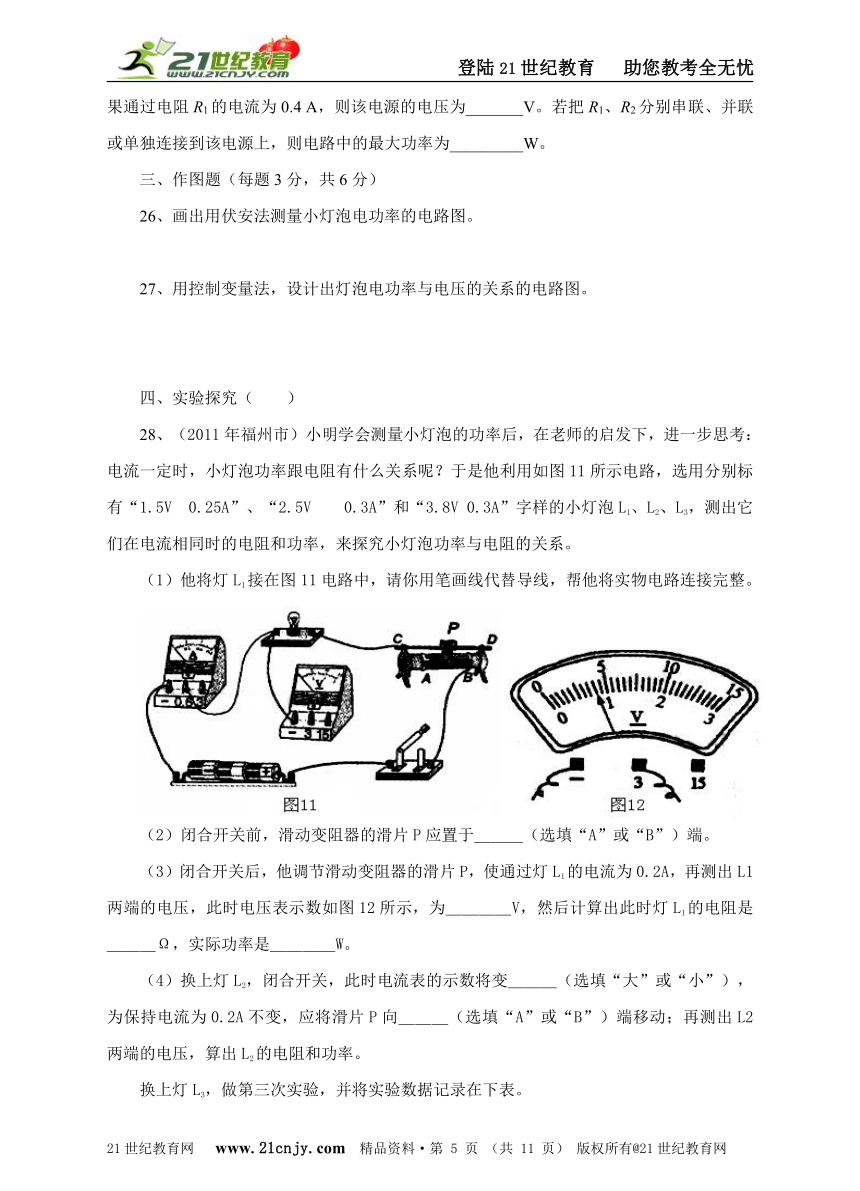

25. （2011年柳州）把5Ω的电阻R1与l0 Ω的电阻R2串联接在电压不变的电源上，如果通过电阻R1的电流为0.4 A，则该电源的电压为_______V。若把R1、R2分别串联、并联或单独连接到该电源上，则电路中的最大功率为_________W。
三、作图题（每题3分，共6分）
26、画出用伏安法测量小灯泡电功率的电路图。
27、用控制变量法，设计出灯泡电功率与电压的关系的电路图。
四、实验探究（ ）
28、（2011年福州市）小明学会测量小灯泡的功率后，在老师的启发下，进一步思考：电流一定时，小灯泡功率跟电阻有什么关系呢？于是他利用如图11所示电路，选用分别标有“1.5V　0.25A”、“2.5V　　0.3A”和“3.8V 0.3A”字样的小灯泡L1、L2、L3，测出它们在电流相同时的电阻和功率，来探究小灯泡功率与电阻的关系。
（1）他将灯L1接在图11电路中，请你用笔画线代替导线，帮他将实物电路连接完整。
（2）闭合开关前，滑动变阻器的滑片P应置于＿＿＿（选填“A”或“B”）端。
（3）闭合开关后，他调节滑动变阻器的滑片P，使通过灯L1的电流为0.2A，再测出L1两端的电压，此时电压表示数如图12所示，为＿＿＿＿V，然后计算出此时灯L1的电阻是＿＿＿Ω，实际功率是＿＿＿＿W。
（4）换上灯L2，闭合开关，此时电流表的示数将变＿＿＿（选填“大”或“小”），为保持电流为0.2A不变，应将滑片P向＿＿＿（选填“A”或“B”）端移动；再测出L2两端的电压，算出L2的电阻和功率。
换上灯L3，做第三次实验，并将实验数据记录在下表。
次数
灯泡
I/A
U/V
R/Ω
P/W
1
L1
0.2
2
L2
1.6
8
0.32
3
L3
2.4
12
0.48
（5）请根据实验数据，在图13中作出小灯泡功率与电阻关系的图像。
（6）分析图像可得结论：在电流一定时，小灯泡的实际功率与电阻成＿＿＿关系。
（7）小波认为：为了控制实验条件，小明每次实验要换灯泡还要调节滑动变阻器，这样的操作不够简便。对此你可以如何改进？＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
29、（2011年黑龙江）122班同学到实验室做“测定小灯泡功率”的实验。被测小灯泡的额定电压为2.5V，电阻约为10。实验室有如下器材：电源（电压为6V）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关各一个，导线若干，滑动变阻器三只：R1(5 0.5A)、R2（50 0.5A）、R3(500 1A)。同学们设计的电路如图甲所示：
（1）最合适的滑动变阻器应选用 （选填“R1”、“ R2”、“ R3”）
（2）实验前在检查仪器时，发现电流表指针如图乙所示，则接下来的操作是 。
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图丙所示，则此时通过小灯泡的电流是 A，灯泡两端的电压是 V，此时小灯泡的电阻是 （电阻计算的结果保留二位小数），灯泡的实际功率是 W。
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，同学们画出了小灯泡中电流随其两端电压变化的关系图像（如图丁）,根据图像提供的信息，算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而____________（选填“增大”“减小”或“不变”）

五、计算题（第30题4分，第31题8分，第32题8分，共20分）
30、1kW·h的电能可供标有“220V 20W”的节能灯正常工作多长时间？
31、（2011年湛江）一只电烙铁的规格为“220V 110W”请回答下列问题：
（1）该电烙铁正常工作的电流为多少？
（2）该电烙铁的电阻为多少？
（3）在额定电压下通电10min产生多少热量？
32.（2011年江西）电动自行车是倍受人们青睐的一种交通工具，如图10所示，他可以电动骑行，亦可以脚踏骑行，电动骑行时，蓄电池对车上电动机供电，电动机为车提供动力，下表是某型号电动自行车主要技术参数.
（1）电动自行车以额定功率行驶时通过电动机线圈的电流是多大?
（2）表中“12A·h”表示蓄电池充满电时储存的电荷量，相当于“It”的值，则蓄电池充足一次电可储存的能量是多少J？
（3）从环保的角度来看，与摩托车相比，电动自行车有什么优缺点?(各列举一条)。
岳阳市第十中学九年级物理第七章 电功率 能力测试答卷
命题人：高文超 审题人 徐远玲
满分：100分 时量：90分钟
注意事项：1.答案一律写在答卷上，写上试卷上无效。
2.请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
3.凡是你自己作的图，应先使用铅笔作图，最后用0.5mm的黑色签字笔描清楚，线条要流畅、清晰，不能太细、太淡，否则影响识别效果。
一、选择题（共30分，把你认为正确的答案序号填写在下列表格中）。
题次
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
序号
二、填空题（每空1分，共20分）
16. 、 。 17. 、 。
18. 、 。 19. 、 。
20. 、 。 21. 、 。
22. 、 。 23. 、 。
24. 、 。
25. 、 。
三、作图题（每题3分，共6分）
26.
27.
四、实验探究题（第28题12分，第29题12分，共24分）
28.（1）。
（2） 。
（3） 、 、 。
（4） 。（5）
（6） 。
（7） 。
29．（1） 。
（2） 。
（3） 、 、 、 。（4） 、 。
五、计算题（第29题6分，第30题12分，第31题4分，共22分 ）
30.解：

31.解：（1）
（2）
（3）
32.解：（1）
（2）

（3）
岳阳市第十中学九年级物理 第七章 电功率质量检测 参考答案
选择题（每小题2分，共30分，将正确的答案序号填写在表格中）
题号
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
答案
D
C
D
A
C
C
D
B
D
C
C
D
B
B
B
二、填空题（每空1分，共20分）
16、8272.6，84。17、1；3.6×106。18、2200；6×104。19、0.1kW?h，1000。
20、3.6；0.25 。21、0.3；360。22、2∶1；2∶1。
23、并联；小于。24、220；0.49。
25、6V，10.8W。
三、作图题（每题3分，共6分）
26、设计电路如图所示。
27、电路设计如图所示。
四、科学探究 （ 每题12分，共24分）
28. (1)如图11所示 。 （2）A 。 （3）0.8 ， 4 ， 0.16 。 （4）小 ， B。 （5）如答图13所示 （6）正比 （2分） （7）可以将L1、L2、L3串联在同一电路，就控制了电流一定。（2分）
29、（12分）（1）R2 。
（2）把指针调至零刻线（调零）。
（3）0.22， 1.8 ， 8.18 ， 0.396。（8分）
（4）0.625 ， 增大。
五、计算题（第30题4分，第31题8分，第32题8分，共20分）
30、解：节能灯正常工作时，功率P=20W，
工作时间t=。 （4分）
答：可正常工作50h。
31、解：（1）电烙铁正常工作的电流 I==＝0.5Ａ。 （3分）
（2）根据公式，可得，电烙铁的电阻。（6分）
另解：。
（3）在额定电压下通电10min产生的热量Q=W=Pt=110W×10×60s=6.6×104J。（8分）
答：（1）电烙铁正常工作的电流为0.5A；（2）电烙铁的电阻为440Ω；（3）在额定电压下通电10min产生的热量6.6×104J。
32、 解：（1）额定功率下的电流：I=P／U=240W／48V=5A 。 (2分)
（2）蓄电池储存的电能：W=UIt=48V×l2A×3600s=2.0736×106J (2分)
（3）优点：无尾气（噪音小） (2分)
缺点：废弃后的电池污染环境 (2分)
答：（1）额定电流为5A。 （2）存储的电能是2.0736×106J 。
（3）优点：无尾气(噪音小) 缺点：废弃后的电池污染环境。
评分意见：其中优缺点按要求列举合理即给分，有其它合理答案均参照给分。
