人教版九年级全一册物理第15章第2节电流和电路 word版含部分答案

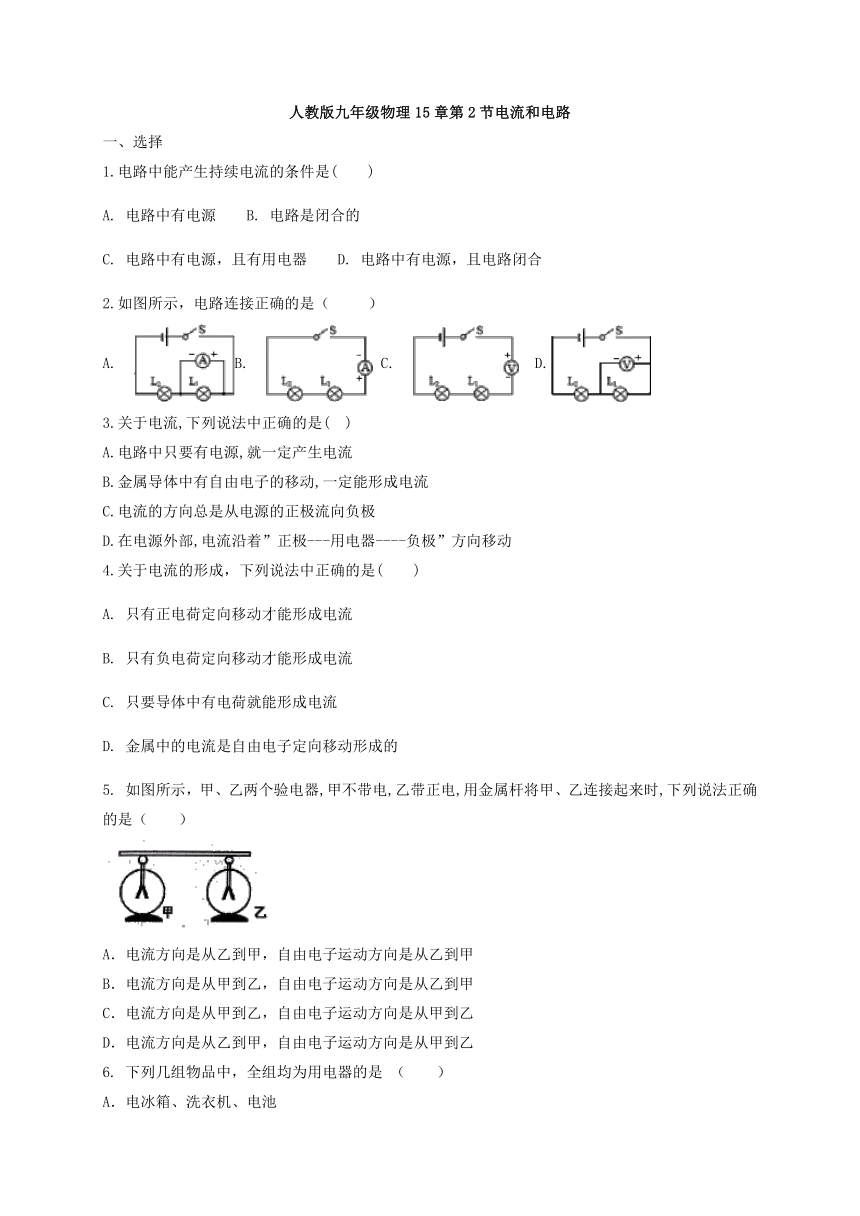

人教版九年级物理15章第2节电流和电路
选择
1.电路中能产生持续电流的条件是(
)
A.
电路中有电源
B.
电路是闭合的
C.
电路中有电源，且有用电器
D.
电路中有电源，且电路闭合
2.如图所示，电路连接正确的是（??
）
A.?B.?
C.??D.
3.关于电流,下列说法中正确的是(
)
A.电路中只要有电源,就一定产生电流
B.金属导体中有自由电子的移动,一定能形成电流
C.电流的方向总是从电源的正极流向负极
D.在电源外部,电流沿着”正极---用电器----负极”方向移动
4.关于电流的形成，下列说法中正确的是(
)
A.
只有正电荷定向移动才能形成电流
B.
只有负电荷定向移动才能形成电流
C.
只要导体中有电荷就能形成电流
D.
金属中的电流是自由电子定向移动形成的
5.
如图所示，甲、乙两个验电器,甲不带电,乙带正电,用金属杆将甲、乙连接起来时,下列说法正确的是（
）
A．电流方向是从乙到甲，自由电子运动方向是从乙到甲
B．电流方向是从甲到乙，自由电子运动方向是从乙到甲
C．电流方向是从甲到乙，自由电子运动方向是从甲到乙
D．电流方向是从乙到甲，自由电子运动方向是从甲到乙
6.
下列几组物品中，全组均为用电器的是
（
）
A．电冰箱、洗衣机、电池
B．微波炉、收音机、空调
C．电铃、电池组、电话线
D．电灯、开关、电源插座
7.下列说法中正确的是(
)
A.
用导线把开关、电灯等用电器连接起来就组成了一个完整的电路
B.
电源是提供电能的装置
C.
干电池、蓄电池、发电机、电动机都是电源
D.
用电器将其他形式的能转化为电能
填空
如图所示,闭合开关后,通过灯L的电流方向是从
到
(填A或
B)
9.（1）电路的组成及电路元件作用（如图所示）
①是
，作用
；
②是
，作用
。
电路短路分为
短路和
短路。
作图
根据下图中的电路图连接实物图.
12.请画出下图所示的实物电路的电路图。
13.请画出与实物图一致的电路图。
答案：
一、1-7：D
D
D
D
D
B
B
二、8.
A
B
电源
提供电能的装置
用电器
用电来工作的设备
电源
局部电路
三、11.解：
12.略
13.略
