人教版五年级数学下册课件5.2 在方格纸上画出简单图形旋转后的图形 （15张PPT）

150°

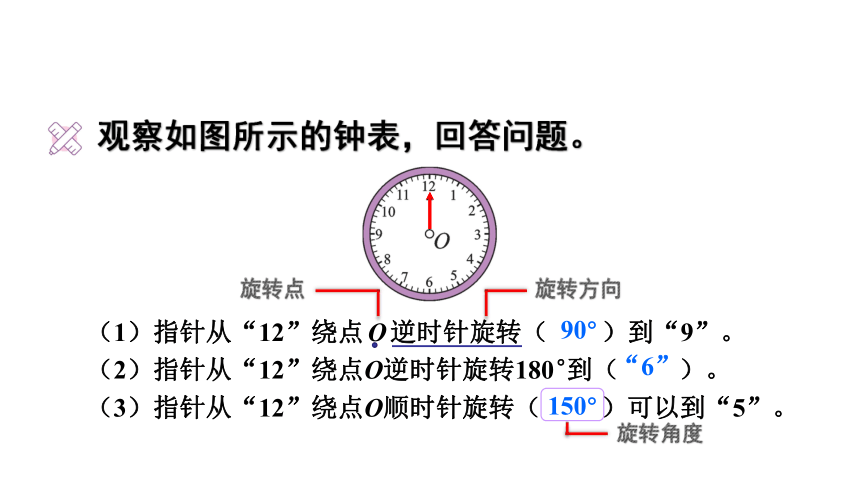

观察如图所示的钟表，回答问题。
（1）指针从“12”绕点O逆时针旋转（ ）到“9”。
（2）指针从“12”绕点O逆时针旋转180°到（ ）。
（3）指针从“12”绕点O顺时针旋转（ ）可以到“5”。
90°
“6”
二 新课探究
（教科书第84页例3）
3

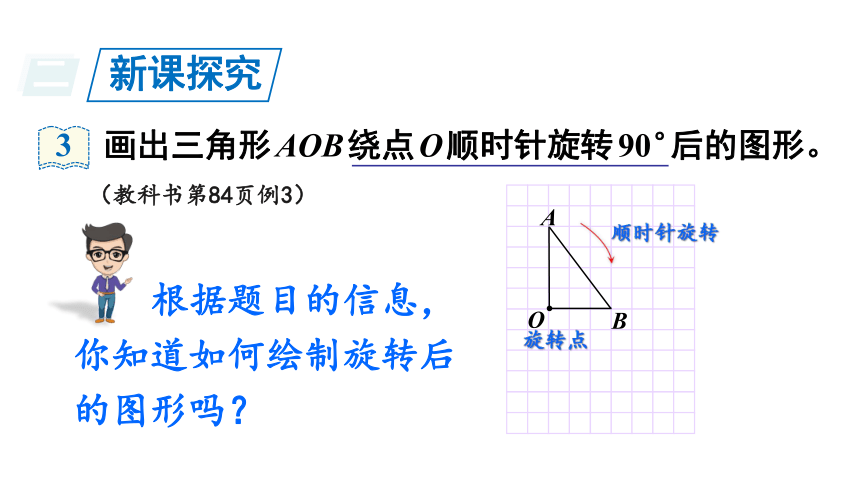

画出三角形AOB绕点O顺时针旋转90°后的图形。
O
B
A
旋转点
顺时针旋转
根据题目的信息，你知道如何绘制旋转后的图形吗？

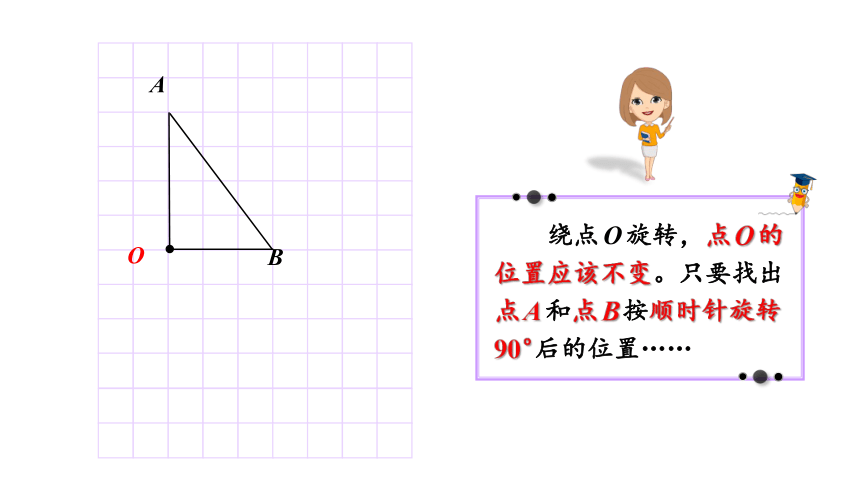

绕点O旋转，点O的位置应该不变。只要找出点A和点B按顺时针旋转90°后的位置……
O
B
A
人教版数学五年级下册
5
图形的运动（三）
第2课时 在方格纸上画出简单图形
旋转后的图形
O
B
A
顺时针旋转90°。
A′
4格
4格

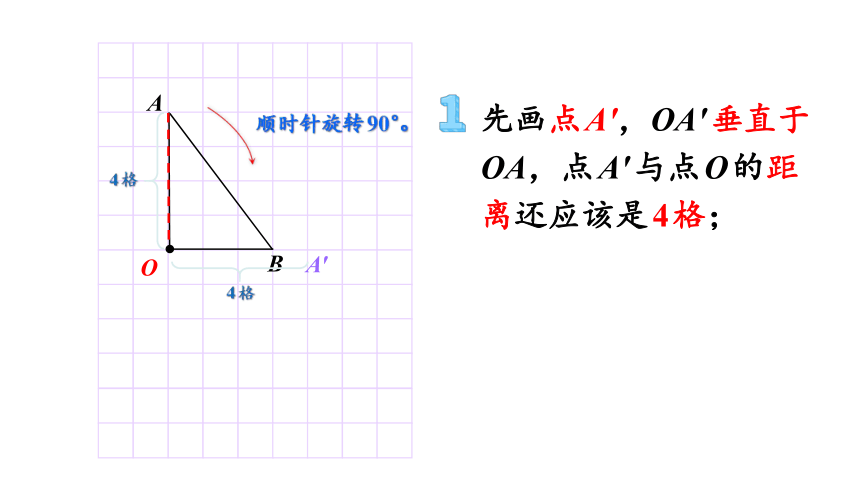

先画点A′，OA′垂直于OA，点A′与点O的距离还应该是4格；
O
B
A
A′
先画点A′，OA′垂直于OA，点A′与点O的距离还应该是4格；
顺时针旋转90°。
B′
3格
3格

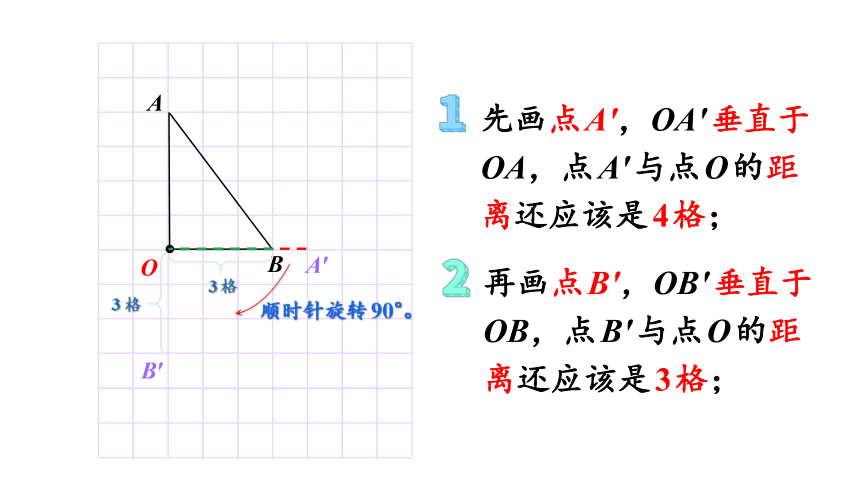

再画点B′，OB′垂直于OB，点B′与点O的距离还应该是3格；
O
B
A
A′
先画点A′，OA′垂直于OA，点A′与点O的距离还应该是4格；
B′
先画点B′，OB′垂直于OB，点B′与点O的距离还应该是3格；

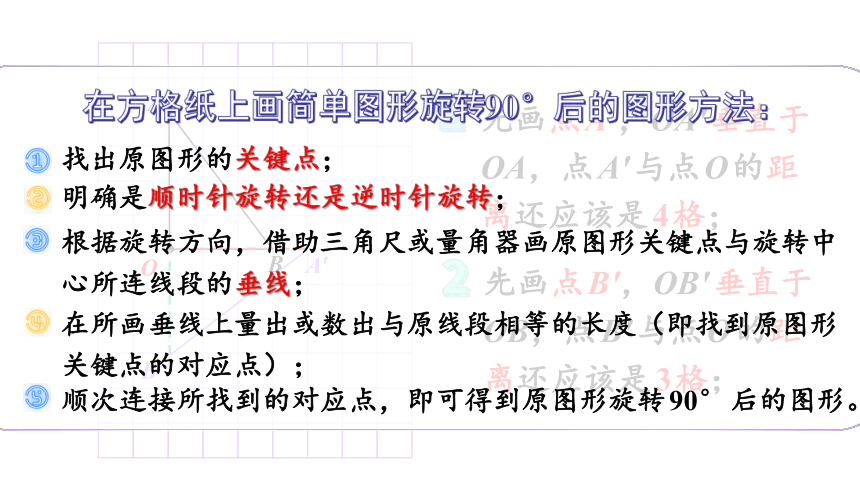

找出原图形的关键点；
明确是顺时针旋转还是逆时针旋转；
根据旋转方向，借助三角尺或量角器画原图形关键点与旋转中心所连线段的垂线；
在所画垂线上量出或数出与原线段相等的长度（即找到原图形关键点的对应点）；
顺次连接所找到的对应点，即可得到原图形旋转90°后的图形。
（教科书第84页做一做）
你能在方格纸上画出三角形AOB绕点O逆时针旋转90°后的图形吗？
A′
B′
（教科书第84页做一做）
你能在方格纸上画出三角形AOB绕点O逆时针旋转90°后的图形吗？
O
B
A
A′
B′
画一画。
O
画出三角形AOB绕点O顺时针旋转90°后的图形。
B
A
A′
B′
找出图形的排列规律，按照这一规律在方框里画出合适的图形。
找出图形的排列规律，按照这一规律在方框里画出合适的图形。
按要求画出下列各图。
（1）将图A绕O点顺时针方向旋转90°得到图B。
（2）将图B向右平移三格得到图C。
（3）将图C绕O点逆时针方向旋转90°得到图D。
O
A
B
C
D
课后作业
1.从课后习题中选取；
2.完成练习册本课时的习题。
