（人教版)物理第16章 第2节串、并联电路中电压的规律同步练习（含答案）

（人教版)物理第16章
第2节串、并联电路中电压的规律同步练习（含答案）

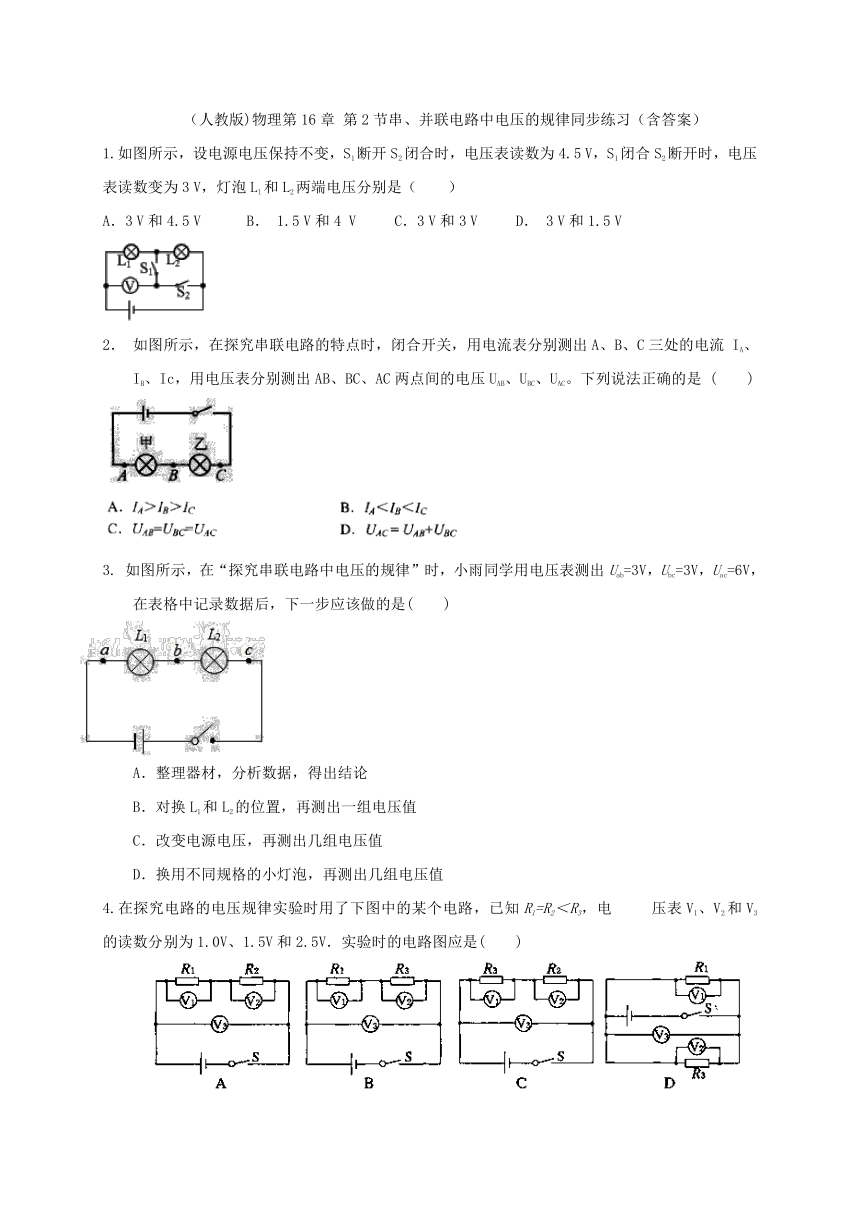

1.如图所示，设电源电压保持不变，S1断开S2闭合时，电压表读数为4.5?V，S1闭合S2断开时，电压表读数变为3?V，灯泡Ll和L2两端电压分别是（　　）
A．3?V和4.5?V
B．
1.5?V和4
V
C．3?V和3?V
D．
3?V和1.5?V
2．
如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流
IA、IB、Ic，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC。下列说法正确的是
(
)
如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是(
)
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
4.在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电
压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是(
)

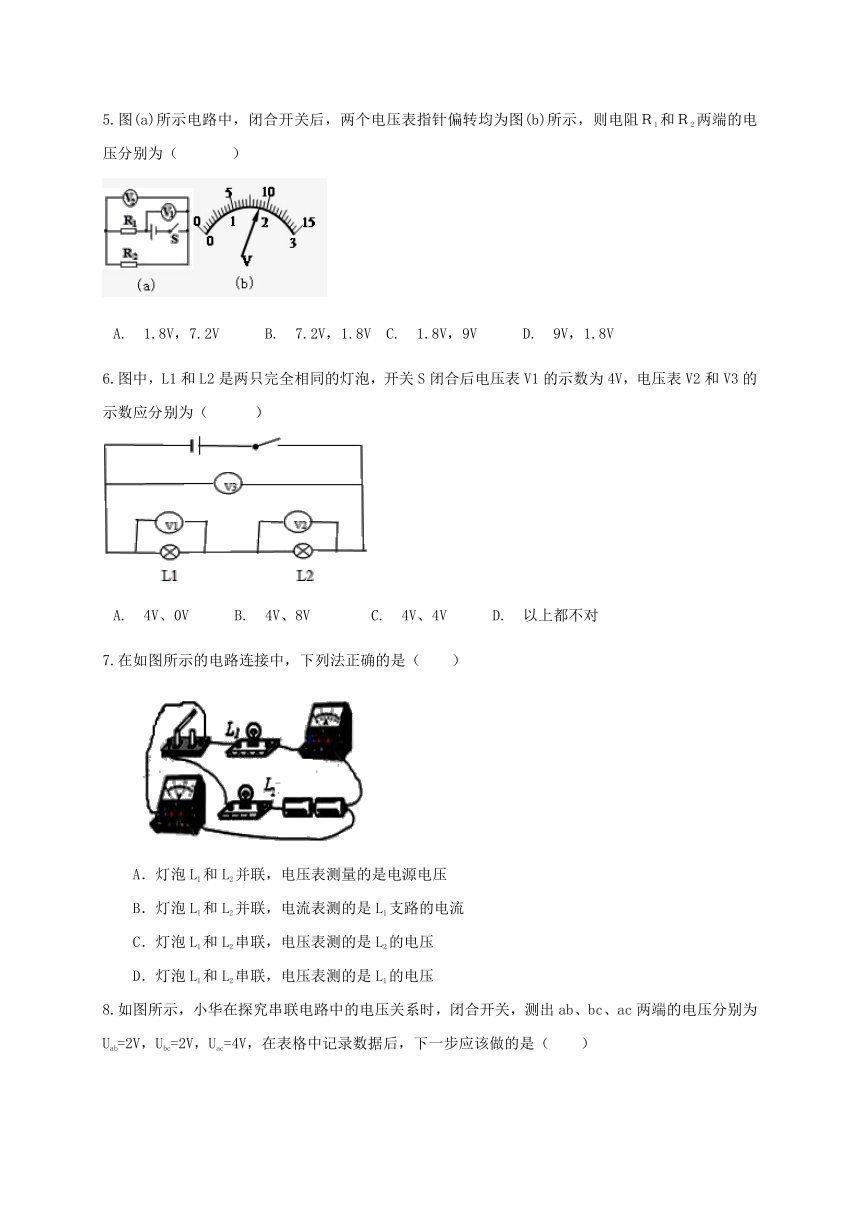

5.图(a)所示电路中，闭合开关后，两个电压表指针偏转均为图(b)所示，则电阻Ｒ1和Ｒ2两端的电压分别为（
???）
A.?1.8V，7.2V???B.?7.2V，1.8V?C.?1.8V，9V???D.?9V，1.8V
6.图中，L1和L2是两只完全相同的灯泡，开关S闭合后电压表V1的示数为4V，电压表V2和V3的示数应分别为（???）
A.?4V、0V???B.?4V、8V????C.?4V、4V???D.?以上都不对
7.在如图所示的电路连接中，下列法正确的是（
）
A．灯泡L1和L2并联，电压表测量的是电源电压
B．灯泡L1和L2并联，电流表测的是L1支路的电流
C．灯泡L1和L2串联，电压表测的是L2的电压
D．灯泡L1和L2串联，电压表测的是L1的电压
8.如图所示，小华在探究串联电路中的电压关系时，闭合开关，测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（　　）
整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组电压值
D．换用电压表的另一量程，再测出一组电压值
9.两个灯并联在电路中，其中一个灯比较亮，另一个比较暗，则它们两端的电压(
)
A．相等
B．亮的灯两端电压高
C．暗的灯两端电压低
D．无法确定
10.下列说法正确的是(
)
A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等
B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连
C．只要电路两端接上电压表，则电路中一定有电流通过
D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好
11．在图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电阻R1两端的电压为　
　V，电流之比I1：I2＝　
　。
12．如图所示，当开关S由接点1转到2时，电压表示数变化如图乙所示，则灯泡L2两端的电压是　
　V，电源电压是　
　V。
13．如图甲所示，S闭合后，A1，A2，V三只电流的指针均如图乙所示，已知V表接入的是“﹣”“15”接线柱，请回答：
（1）通过L1，L2的电流为多大？
（2）电流电压，L1，L2两端的电压各是多少？（以上答案均需要说明理由）
14如图所示三个灯泡串联在电源电压为15V的电路中，S闭合时，电压表V1的示数为12V，电压表V2的示数为8V，则L1、L2、L3三个灯泡的电压分别为多少V？
答案
B
D
D
B
B
B
D
C
A
A
4.8；1：1
4
6
13.（1）流过灯L1的电流为0.24A，流过灯L2的电流为0.96A；
（2）L1、L2两端的电压各是6V。
14.7V；5V；3V
