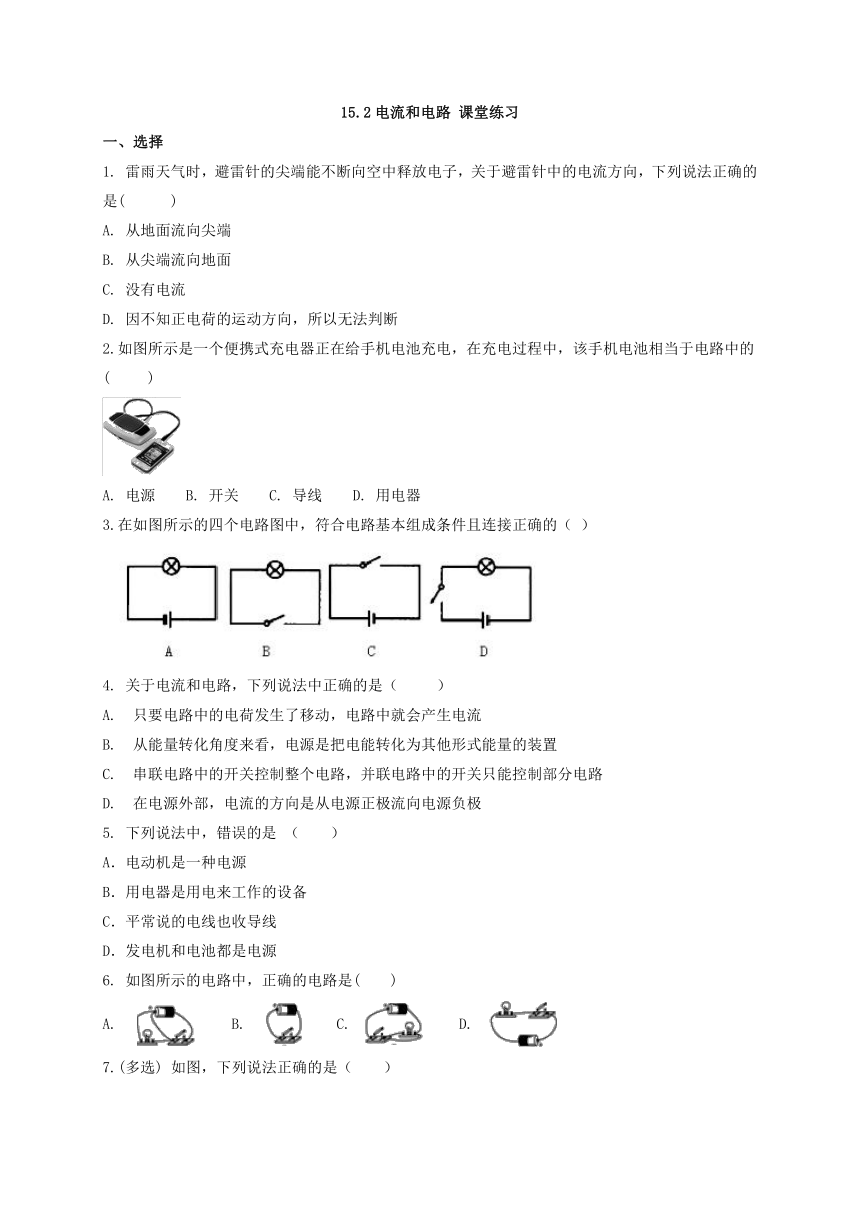

15.2电流和电路
课堂练习
一、选择
1.
雷雨天气时,避雷针的尖端能不断向空中释放电子,关于避雷针中的电流方向,下列说法正确的是(
)
A.
从地面流向尖端
B.
从尖端流向地面
C.
没有电流
D.
因不知正电荷的运动方向,所以无法判断
2.如图所示是一个便携式充电器正在给手机电池充电,在充电过程中,该手机电池相当于电路中的(
)
A.
电源
B.
开关
C.
导线
D.
用电器
3.在如图所示的四个电路图中,符合电路基本组成条件且连接正确的(

4.
关于电流和电路,下列说法中正确的是(?
?)
A.?只要电路中的电荷发生了移动,电路中就会产生电流
B.?从能量转化角度来看,电源是把电能转化为其他形式能量的装置
C.?串联电路中的开关控制整个电路,并联电路中的开关只能控制部分电路
D.?在电源外部,电流的方向是从电源正极流向电源负极
5.
下列说法中,错误的是


A.电动机是一种电源
B.用电器是用电来工作的设备
C.平常说的电线也收导线
D.发电机和电池都是电源
6.
如图所示的电路中,正确的电路是(
)
A.
B.
C.
D.
7.(多选)
如图,下列说法正确的是(  )
A.?这是一个串联电路,电压表V2测电源电压
B.?把图中电压表换成电流表则电路成为并联电路
C.?图中电压表V1测L1和L2两端电压之和
D.?图中两个电压表的示数一定相同
二、填空
8.
串联电路中的______控制整个电路,并联电路中_____________控制整个电路,支路的开关只能控制部分电路。
9.
从能量转化角度来看,________是把其他形式的能量转化为电能的装置。
10.
如图所示的电路中,当开关S1、S2断开时,电路处于________状态;当开关S1

闭合、S2断开时,电路处于________状态;当开关Sl、S2都闭合时,电路处于________状态.
11.
我们平常所说的“把灯开开”,实际是将电路中的开关__________,使电路形成_________。
三、画图
12.
根据如图所示的实物连线图,在虚线方框中画出对应的电路图.
答案:
一、1-7:
B
D
D
D
A
D
BC
二、8.
开关
干路的开关
9.
电源
10.
开路;通路;短路
11.
闭合
通路
三、12.
解:电流从正极开始分支,一支经灯泡L1

另一支经开关S2、灯泡L2

然后两支汇合共同经过S1回到电源负极.如图所示:
