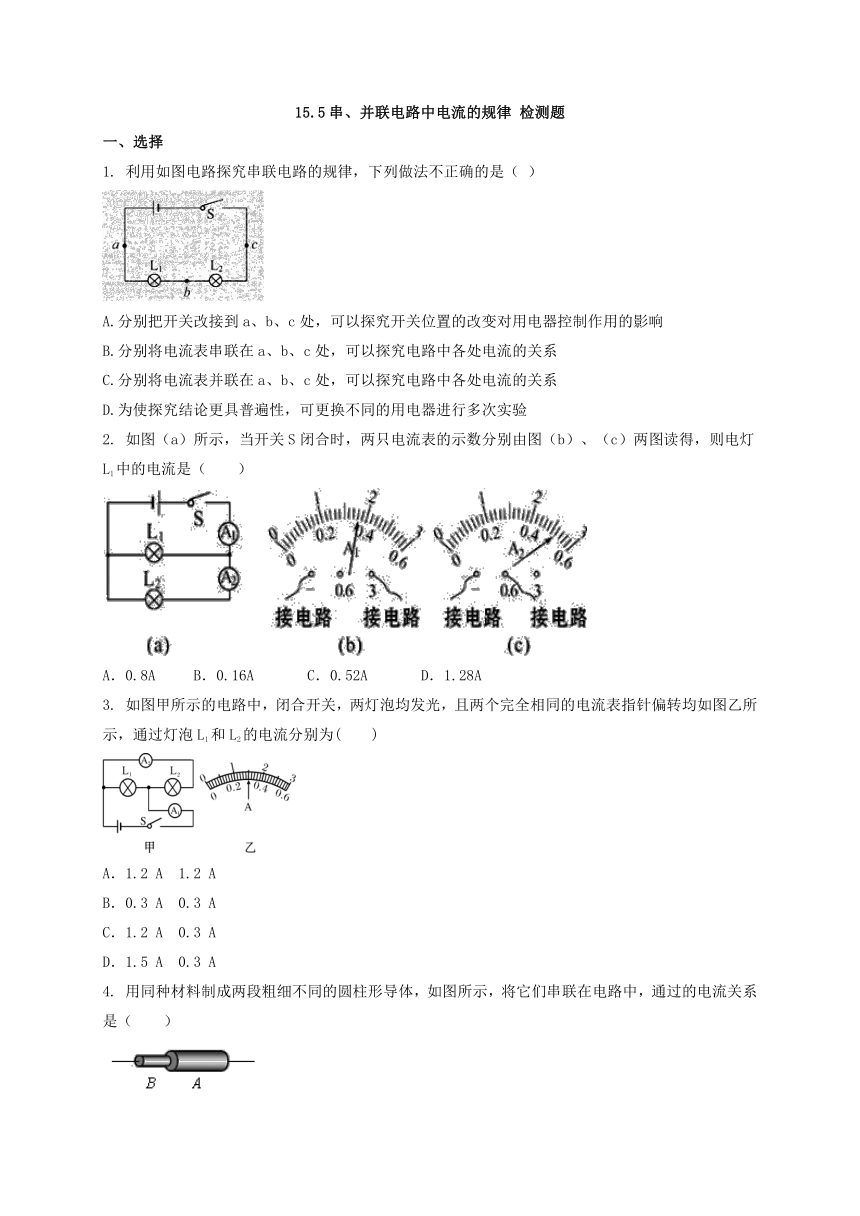

人教版九年级物理15.5串、并联电路中电流的规律 检测题 含答案

15.5串、并联电路中电流的规律
检测题
一、选择
1.
利用如图电路探究串联电路的规律，下列做法不正确的是（
）
A.分别把开关改接到a、b、c处，可以探究开关位置的改变对用电器控制作用的影响
B.分别将电流表串联在a、b、c处，可以探究电路中各处电流的关系
C.分别将电流表并联在a、b、c处，可以探究电路中各处电流的关系
D.为使探究结论更具普遍性，可更换不同的用电器进行多次实验
2.
如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b）、（c）两图读得，则电灯L1中的电流是（　　）
A．0.8A??
B．0.16A???
C．0.52A???
D．1.28A
如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为(　　)
A．1.2
A　1.2
A
B．0.3
A　0.3
A
C．1.2
A　0.3
A
D．1.5
A　0.3
A
用同种材料制成两段粗细不同的圆柱形导体，如图所示，将它们串联在电路中，通过的电流关系是（
）
A．IA＞IB
B．IA＜IB
C．IA=IB
D．无法确定
5.
两只不同的小灯泡L1、L2串联在如图所示的电路中，闭合开关后，发现灯L1比L2亮，则这两灯泡中的电流相比(
)
A．通过L1的电流大　　　　　　B．通过L2的电流大
C．通过两灯的电流一样大
D．无法确定
6.
教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（　　）
A．两盏最亮的灯电压最大
B．两盏最暗的灯电压最大
C．六盏灯电压一样大
D．无法判定
7.把两个小灯串联后接入电路中，发现两个小灯的亮暗程度不同，经测量通过较暗电灯的电流是0.4
A，那么通过较亮电灯的电流将（
）
A．大于0.4
A
B．小于0.4
A
C．等于0.4
A
D．无法确定
二、填空
8.
如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过　　（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为　　A．
9.
节日彩灯上串联着20个小灯泡。如果电源插头处电流为200mA，那么通过每个小灯泡中的电流是
mA，合
A。
10.
如图所示,开关S1、S2闭合时电流表的示数为0.20
A,若通过灯L1的电流为I1,通过灯L2的电流为I2.则I1=
A,I2=
A
三、实验
11.
小海和小梅一起做“探究并联电路中电流的规律”实验．
（1）图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是________（选填“A”“B”或“C”）处的电流．
（2）请在图乙中移动一根导线，测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路________．移动后电流表测量的是________（选填“A”“B”或“C”）处的电流．
（3）测出A、B、C三处的电流如表所示，由此得出初步结论：________（只写表达式）．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：________．
位置
A
B
C
电
流/A
0.30
0.24
0.54
（4）小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在图丙中的虚线框中画出电路图．
12.小李和小乐按照课本要求探究并联电路中电流的关系，他们设计的电路图如图甲所示。
（1）在使用电流表测电流的实验中，小李试触时电流表的指针向着没有刻度的一侧偏转，如图乙所示，根据你的分析，你认为原因可能是__________________________________________________________________。
（2）在实验过程中他们连接了如图丙所示的电路，该电路存在问题，请在图丙上只改动一根导线，使之符合L1、L2并联，电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。（要求：在需要改动的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（3）他们改正错误后把电流表分别接入电路中的A、B、C处，测出它们的电流，如表：
实验次数
A处的电流IA/A
B处的电流IB/B
C处的电流IC/C
1
0.10
0.12
0.22
2
0.22
0.24
0.46
3
0.26
0.30
0.56
通过对表中数据的分析，可以得出的结论是__________________________________________________________________。
（4）在实验中多次改变A、B、C处电流的大小从而进行多次实验；多次测量的目的是__________（选填序号）。
①寻找普遍规律②减小实验误差
答案:
一、1-7:B
D
A
C
C
C
C
二、8.
L1
1.2
9.
200
0.2
10.
U2=
6V-U1
三、11.（1）C
（2）；A或B
（3）IC=IA+IB；换上规格不同的灯泡多次实验
（4）解：在不更换电流表位置的情况下，在支路上各接一个开关即可完成实验要求即，电路如图所示：
12.(1)电流表的正、负接线柱接反了
（2）如图所示：
（3）并联电路中，干路电流等于各支路电流之和
（4）①
