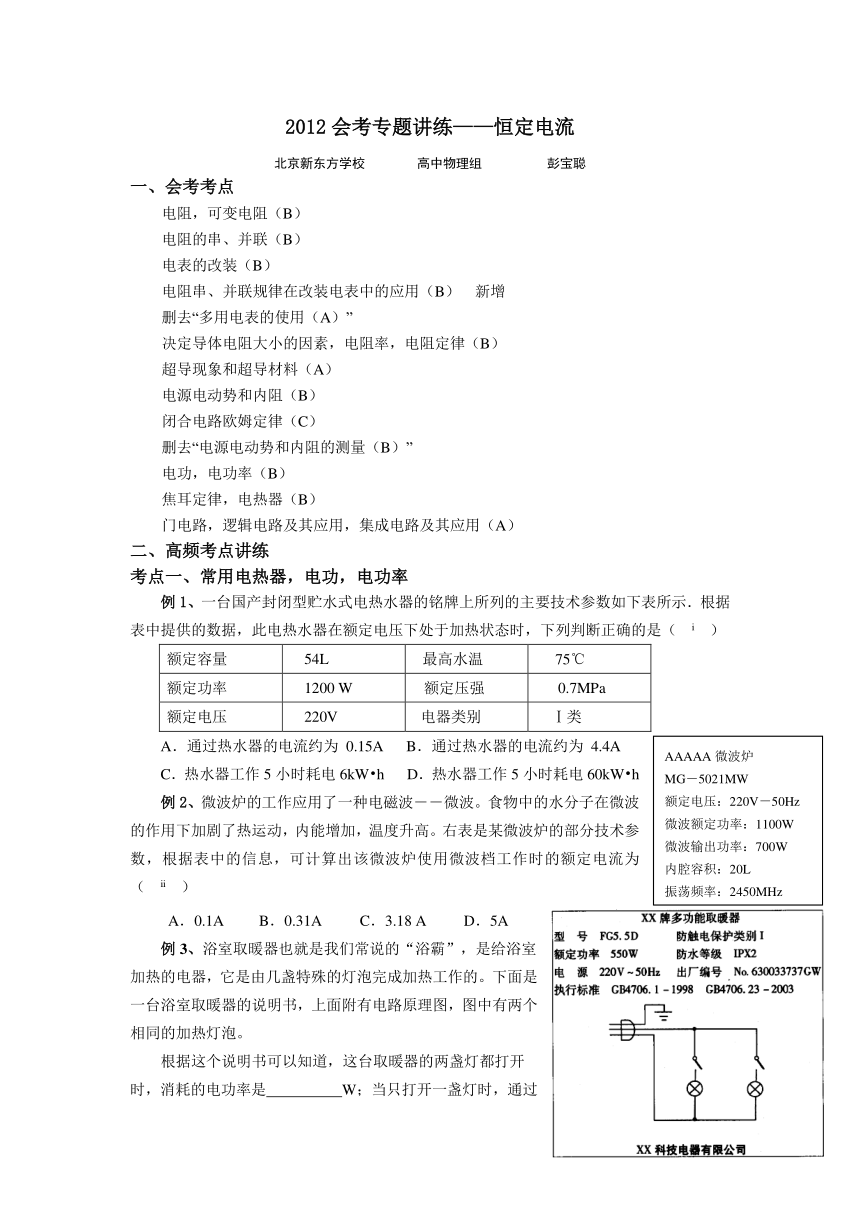

2012会考专题讲练——恒定电流
北京新东方学校 高中物理组 彭宝聪
一、会考考点
电阻，可变电阻（B）
电阻的串、并联（B）
电表的改装（B）
电阻串、并联规律在改装电表中的应用（B） 新增
删去“多用电表的使用（A）”
决定导体电阻大小的因素，电阻率，电阻定律（B）
超导现象和超导材料（A）
电源电动势和内阻（B）
闭合电路欧姆定律（C）
删去“电源电动势和内阻的测量（B）”
电功，电功率（B）
焦耳定律，电热器（B）
门电路，逻辑电路及其应用，集成电路及其应用（A）
二、高频考点讲练
考点一、常用电热器，电功，电功率
例1、一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示．根据表中提供的数据，此电热水器在额定电压下处于加热状态时，下列判断正确的是（ [1] ）
额定容量 54L 最高水温 75℃
额定功率 1200 W 额定压强 0.7MPa
额定电压 220V 电器类别 Ⅰ类
A．通过热水器的电流约为 0.15A B．通过热水器的电流约为 4.4A
C．热水器工作5小时耗电6kW h D．热水器工作5小时耗电60kW h
例2、微波炉的工作应用了一种电磁波――微波。食物中的水分子在微波的作用下加剧了热运动，内能增加，温度升高。右表是某微波炉的部分技术参数，根据表中的信息，可计算出该微波炉使用微波档工作时的额定电流为（ [2] ）
A．0.1A B．0.31A C．3.18 A D．5A
例3、浴室取暖器也就是我们常说的“浴霸”，是给浴室加热的电器，它是由几盏特殊的灯泡完成加热工作的。下面是一台浴室取暖器的说明书，上面附有电路原理图，图中有两个相同的加热灯泡。
根据这个说明书可以知道，这台取暖器的两盏灯都打开时，消耗的电功率是 W；当只打开一盏灯时，通过取暖器的工作电流是 A。 [3]

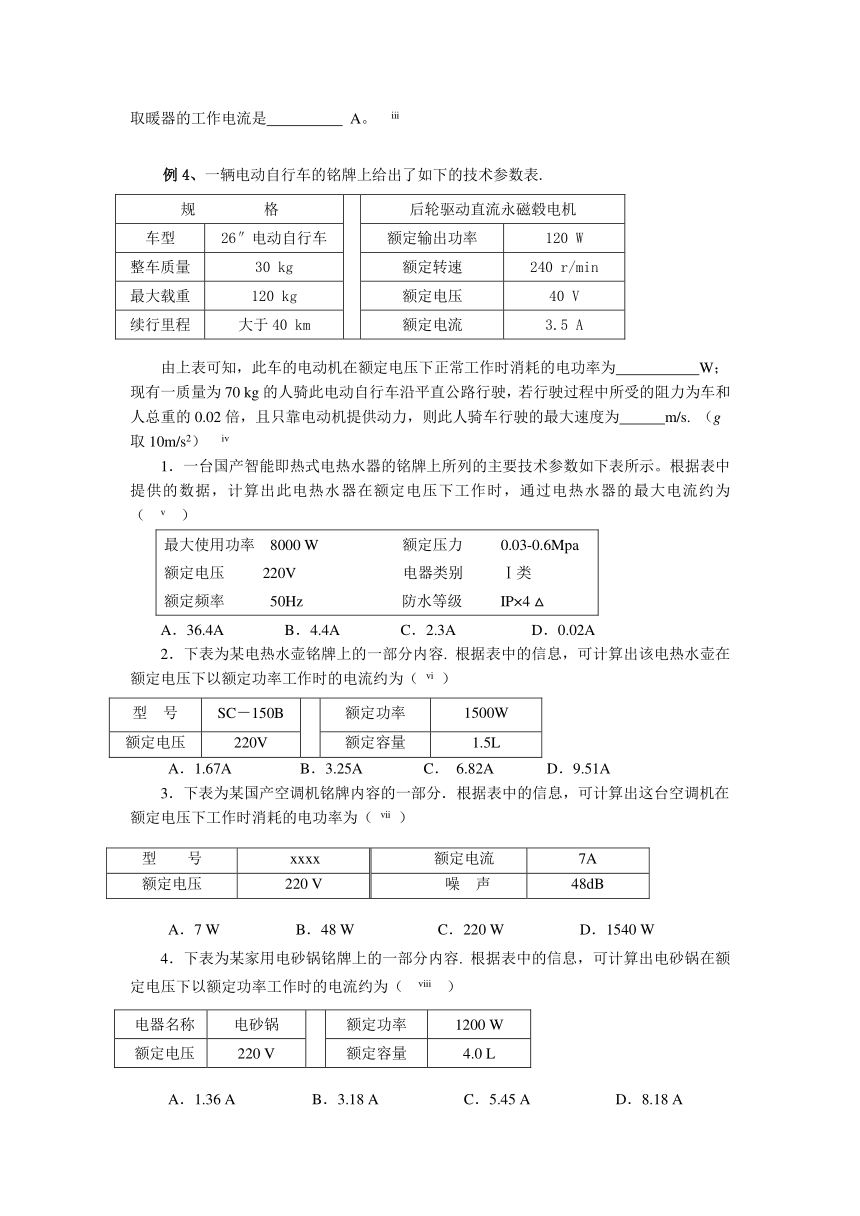

例4、一辆电动自行车的铭牌上给出了如下的技术参数表.
规 格 后轮驱动直流永磁毂电机
车型 26″电动自行车 额定输出功率 120 W
整车质量 30 kg 额定转速 240 r/min
最大载重 120 kg 额定电压 40 V
续行里程 大于40 km 额定电流 3.5 A
由上表可知，此车的电动机在额定电压下正常工作时消耗的电功率为 W；现有一质量为70 kg的人骑此电动自行车沿平直公路行驶，若行驶过程中所受的阻力为车和人总重的0.02倍，且只靠电动机提供动力，则此人骑车行驶的最大速度为 m/s. （g取10m/s2） [4]
1．一台国产智能即热式电热水器的铭牌上所列的主要技术参数如下表所示。根据表中提供的数据，计算出此电热水器在额定电压下工作时，通过电热水器的最大电流约为 （ [5] ）
最大使用功率 8000 W 额定压力 0.03-0.6Mpa额定电压 220V 电器类别 Ⅰ类额定频率 50Hz 防水等级 IP×4 △
A．36.4A B．4.4A C．2.3A D．0.02A
2．下表为某电热水壶铭牌上的一部分内容. 根据表中的信息，可计算出该电热水壶在额定电压下以额定功率工作时的电流约为（ [6] ）
型 号 SC－150B 额定功率 1500W
额定电压 220V 额定容量 1.5L
A．1.67A B．3.25A C． 6.82A D．9.51A
3．下表为某国产空调机铭牌内容的一部分．根据表中的信息，可计算出这台空调机在额定电压下工作时消耗的电功率为（ [7] ）
型 号 xxxx 额定电流 7A
额定电压 220 V 噪 声 48dB
A．7 W B．48 W C．220 W D．1540 W
4．下表为某家用电砂锅铭牌上的一部分内容. 根据表中的信息，可计算出电砂锅在额定电压下以额定功率工作时的电流约为（ [8] ）
电器名称 电砂锅 额定功率 1200 W
额定电压 220 V 额定容量 4.0 L
A．1.36 A B．3.18 A C．5.45 A D．8.18 A

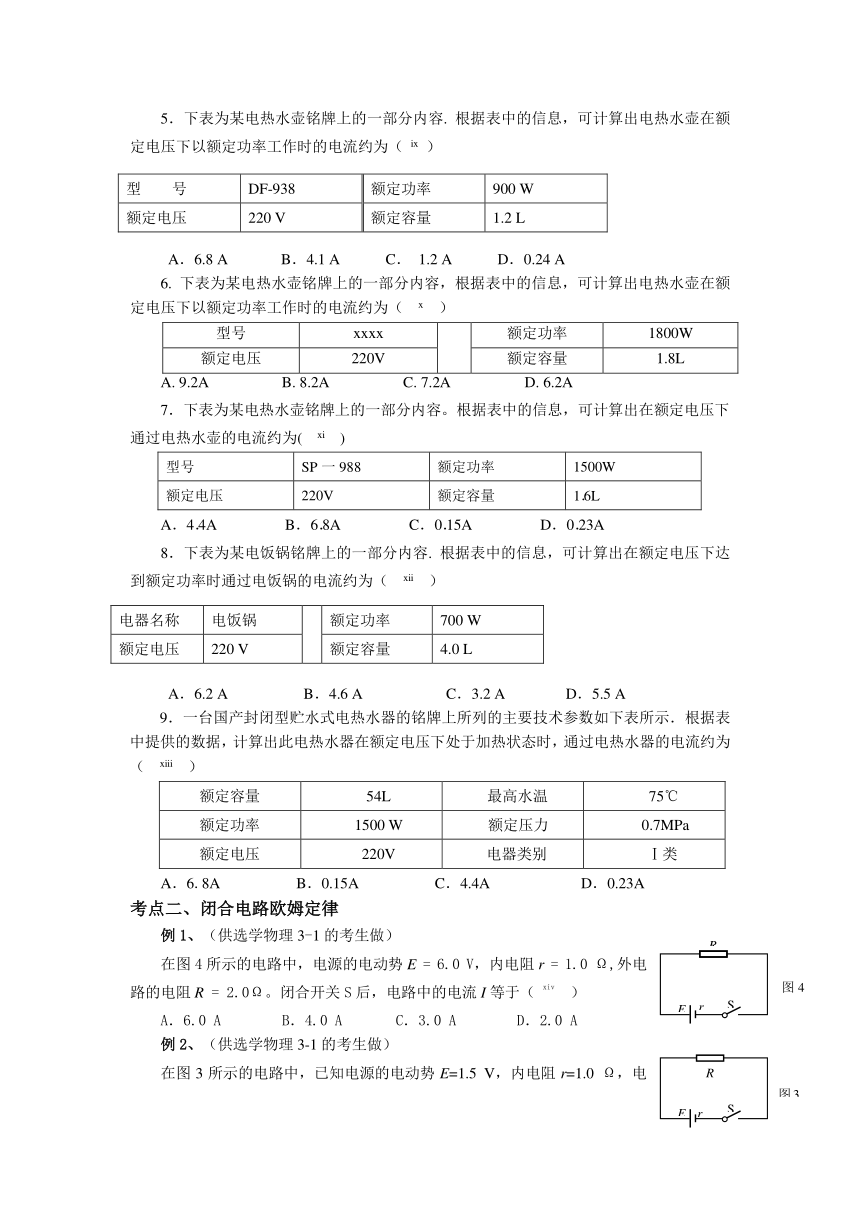

5．下表为某电热水壶铭牌上的一部分内容. 根据表中的信息，可计算出电热水壶在额定电压下以额定功率工作时的电流约为（ [9] ）
型 号 DF-938 额定功率 900 W
额定电压 220 V 额定容量 1.2 L
A．6.8 A B．4.1 A C． 1.2 A D．0.24 A
6. 下表为某电热水壶铭牌上的一部分内容，根据表中的信息，可计算出电热水壶在额定电压下以额定功率工作时的电流约为（ [10] ）
型号 xxxx 额定功率 1800W
额定电压 220V 额定容量 1.8L
A. 9.2A B. 8.2A C. 7.2A D. 6.2A
7．下表为某电热水壶铭牌上的一部分内容。根据表中的信息，可计算出在额定电压下通过电热水壶的电流约为( [11] )
型号 SP一988 额定功率 1500W
额定电压 220V 额定容量 1．6L
A．4．4A B．6．8A C．0．15A D．0．23A
8．下表为某电饭锅铭牌上的一部分内容. 根据表中的信息，可计算出在额定电压下达到额定功率时通过电饭锅的电流约为（ [12] ）
电器名称 电饭锅 额定功率 700 W
额定电压 220 V 额定容量 4.0 L
A．6.2 A B．4.6 A C．3.2 A D．5.5 A
9．一台国产封闭型贮水式电热水器的铭牌上所列的主要技术参数如下表所示．根据表中提供的数据，计算出此电热水器在额定电压下处于加热状态时，通过电热水器的电流约为（ [13] ）
额定容量 54L 最高水温 75℃
额定功率 1500 W 额定压力 0.7MPa
额定电压 220V 电器类别 Ⅰ类
A．6.8A B．0.15A C．4.4A D．0.23A
考点二、闭合电路欧姆定律
例1、（供选学物理3-1的考生做）
在图4所示的电路中，电源的电动势E = 6.0 V，内电阻r = 1.0 Ω,外电路的电阻R = 2.0Ω。闭合开关S后，电路中的电流I等于（ [14] ）
A．6.0 A B．4.0 A C．3.0 A D．2.0 A
例2、（供选学物理3-1的考生做）
在图3所示的电路中，已知电源的电动势E=1.5 V，内电阻r=1.0 Ω，电阻R=2.0 Ω。闭合开关S后，电阻R两端的电压U等于（ [15] ）
A．0.50 V B．0.75 V C．1.0V D．1.5 V
例3、（供选学物理3-1的考生做）
在图7所示的电路中，电阻R ＝2.0 Ω，电源的内电阻r＝1.0 Ω，不计电流表的内阻．闭合开关S后，电流表的示数I＝0.5 A，则电源的电动势E等于（ [16] ）
A．1.0 V B．1.5 V C．2.0 V D．3.0 V
1．（供选学物理3-1的考生做）
在图6所示的电路中，已知电源的电动势E = 3.0 V，内电阻r = 0.5Ω, 外电路的电阻R =3.5Ω. 闭合开关S后，电路中的电流I为（ [17] ）
A．6.0A B．3.0A C．1.5A D．0.75A
2．在图3所示的电路中，电源的内电阻r＝1.0 Ω，电阻R＝5 .0 Ω. 闭合开关S后，电流表的示数I＝0.5 A，不计电流表的内阻．电源的电动势E等于（ [18] ）
A．1.0 V B．1.5 V
C．2.0 V D．3.0 V
3.（供选学物理3－1的考生做）
在图5所示的电路中，已知电源的电动势E=1.5V，内电阻r=1.0Ω，电阻R=2.0Ω，闭合开关S后，电路中的电流I等于（ [19] ）
A. 4.5A B. 3.0A C. 1.5A D. 0.5A
4.（供选学物理3-1的考生做）
在图5所示的电路中，电源的电动势E = 3 V，内阻r＝1 Ω，外电路电阻R＝5 Ω. 闭合开关S后，电路中的电流I等于（ [20] ）
A．0.25 A B．0.5 A C．1 A D．1.5 A
5．在图4所示的电路中，已知电源的电动势E为6.0 V，内电阻r为1.0Ω,外电路的电阻R为2.0 Ω. 闭合开关S后，电路中的电流I为（ [21] ）
A．6.0 A B．4.0 A C．3.0 A D．2.0A
例4、(适用选修3—1的考生)
利用图所示的电路可以测量电源的电动势和内电阻。当滑动变阻器的滑片滑到某一位置时，电流表和电压表的示数分别为0．20A和2．90V。改变滑片的位置后．两表的示数分别为0．40A和2．80V。这个电源的电动势和内电阻各是多大
[22]
例5、(供选用3-1的考生做)
在如图9所示的电路中，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是 （ [23] ）
A.外电路的总电阻逐渐变大，电灯两端的电压逐渐变小
B.外电路的总电阻逐渐变大，电灯两端的电压逐渐变大
C.外电路的总电阻逐渐变小，电灯两端的电压逐渐变大
D.外电路的总电阻逐渐变小，电灯两端的电压逐渐变小
例6、在图4所示的电路中，闭合开关S后，向左移动滑动变阻器R的滑片，则滑动变阻器连入电路的阻值和电流表示数的变化情况是（ [24] ）
A．连入电路的阻值变小，电流表的示数变小
B．连入电路的阻值变小，电流表的示数变大
C．连入电路的阻值变大，电流表的示数变小
D．连入电路的阻值变大，电流表的示数变大
考点三、伏安法测电阻
例1、（供选学物理3-1的考生做）
用电流表和电压表测量电阻的电路如图8所示，其中Rx为待测电阻. 电表内阻对测量结果的影响不能忽略，下列说法中正确的是（ [25] ）
A．电压表的示数小于Rx两端的电压 B．电压表的示数大于Rx两端的电压
C．电流表的示数小于通过Rx的电流 D．电流表的示数大于通过Rx的电流
1、（供选学物理3-1的考生做）用电流表和电压表测量电阻的电路如图7所示，其中Rx为待测电阻. 由于电表内阻对测量结果的影响，下列说法中正确的是（ [26] ）
A．电流表的示数小于通过Rx的电流 B．电流表的示数大于通过Rx的电流
C．电压表的示数小于Rx两端的电压 D．电压表的示数大于Rx两端的电压
考点四、家用电器的工作原理
例1．下列电器在工作时，主要利用电流热效应的是（ [27] ）
A．电暖器 B．录音机 C．电话机 D．电视机
例2．（供选学物理1-1的考生做）
下列家用电器在正常工作时，主要利用电能转化为机械能的是（ [28] ）
A．电视机 B．电饭锅 C．电话机 D．电风扇
1. （供选学物理1－1的考生做）
下列家用电器中主要利用了电流热效应的是（ [29] ）
A. 电视机 B. 洗衣机 C. 电话机 D. 电饭煲
2．下列电器在工作时，主要利用电流热效应的是（ [30] ）
A．电暖器 B．录音机 C．电话机 D．电饭锅
参考答案：
AAAAA微波炉
MG－5021MW
额定电压：220V－50Hz
微波额定功率：1100W
微波输出功率：700W
内腔容积：20L
振荡频率：2450MHz
图4
S
E r
R r
r r
图3
S
E r
R r
r r
R
图7
A
S
E r
图6
S
E r
R r
r r
R
图3
A
S
E r
图5
S
E r
R r
r r
图4
S
E r
R r
r r
图9
E r
A
S
R
图4
Rx
V
A
图8
U
N
Rx
V
A
图7
U
N
^1 例1、C
^2 例2、D
^3 例3、550 1.25
^4 例4、140 6
^5 1、A
^6 2、C
^7 3、D
^8 4、C
^9 5、B
^10 6、B
^11 7、B
^12 8、C
^13 9、A
^14 例1、D
^15 例2、C
^16 例3、B
^17 1、D
^18 2、D
^19 3、D
^20 4、B
^21 5、D
^22 例4、E=3．00V，r=0．5Ω
^23 例5、C
^24 例6、C
^25 例1、D
^26 1、D
^27 例1、A
^28 例2、D
^29 1、D
^30 2、AD
