人教版初中物理九年级全一册第十五章第五节串、并联电路中电流的规律 同步练习 （含答案）

人教版九年级物理十五章第五节串、并联电路中电流的规律
同步习题
一、选择
1.
如图所示，闭合开关后三个电流表的示数分别是0.6A，0.3A，0.2A，则流过L1、L2、L3的电流分别为多少？（??
）
A.?0.3A，0.1A和0.2A?????B.?0.1A，0.3A和0.2A?
C.?0.3A，0.2A和0.1A???
D.?0.2A，0.1A和0.3A
2.
如图所示，在做“连接串联电路”的实验中，小宇同学闭合开关S后发现灯泡L1比L2亮，则（???）。
A.?通过L1的电流大?????B.?通过L2的电流大?????
C.?通过两灯的电流一样大?
D.?无法判断两灯的电流大小
3.
在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小，为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（
）
A.
将电源两极对调，再次测量a、b、c三处的电流
B.
改变开关S的位置，再次测量a、b、c三处的电流
C.
将图中两只灯泡位置对调，再次测量a、b、c三处的电流
D.
换用不同规格的灯泡，再次测量a、b、c三处的电流
4.有两个用电器接在同一电源上，用一准确的电流表测得通过他们得电流相等，则下列说法中正确的是(
)
A．两个用电器一定并联
B．两个用电器一定串联
C．两个用电器可能是并联，也可能是串联
D．条件不足，无法判断

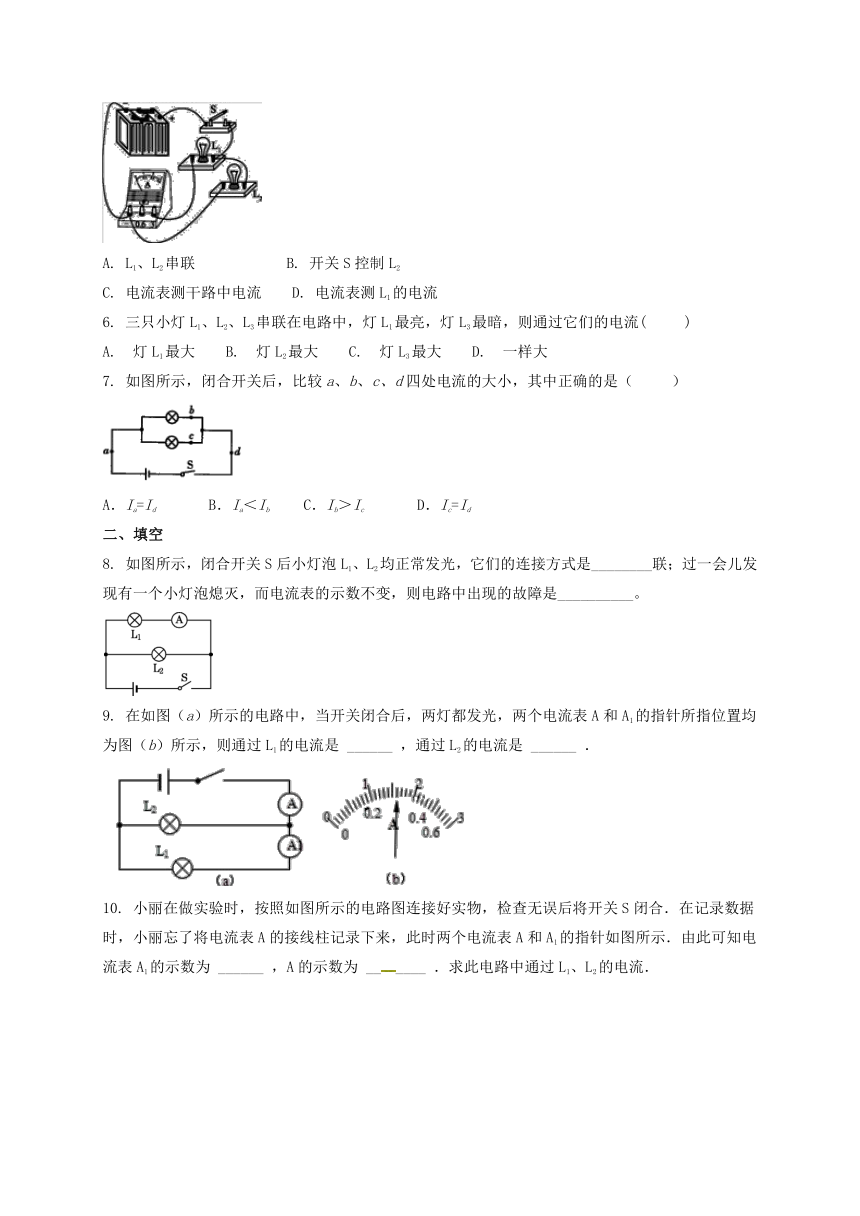

5.
如图所示的电路,下列说法中正确的是(
)
A.
L1、L2串联
B.
开关S控制L2
C.
电流表测干路中电流
D.
电流表测L1的电流
6.
三只小灯L1、L2、L3串联在电路中，灯L1最亮，灯L3最暗，则通过它们的电流(??
)
A.?灯L1最大??B.?灯L2最大??C.?灯L3最大??D.?一样大
7.
如图所示，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（
）
A．Ia=Id
B．Ia＜Ib
C．Ib＞Ic
D．Ic=Id
二、填空
8.
如图所示，闭合开关S后小灯泡L1、L2均正常发光，它们的连接方式是________联；过一会儿发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是__________。
9.
在如图（a）所示的电路中，当开关闭合后，两灯都发光，两个电流表A和A1的指针所指位置均为图（b）所示，则通过L1的电流是
______
，通过L2的电流是
______
．
10.
小丽在做实验时，按照如图所示的电路图连接好实物，检查无误后将开关S闭合．在记录数据时，小丽忘了将电流表A的接线柱记录下来，此时两个电流表A和A1的指针如图所示．由此可知电流表A1的示数为
______
，A的示数为
______
．求此电路中通过L1、L2的电流．
三、实验
11.
用如图所示的电路探究并联电路中的电流关系。
(1)闭合开关，发现L1亮，而L2不亮。小易认为L2不亮的原因是L2短路，你认为他的判断是________(选填“正确”或“错误”)的。
(2)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端改接到“－”接线柱上，其他都不动，这样连接的目的是测_______(选填“干路”或“L2”)的电流。请评价其可行性并说明理由：_______________________________________
____________。
(3)小易将实验数据记录在下表中。分析表中数据可得出的结论是_______________________________________。
四、作图
12.
按照图乙所示的电路图，以笔画线代替导线，完成图甲的电路连接。
答案:
一、1-7:A
C
D
C
D
D
A
二、8.
并
L2断路　
9.
0.32A
1.28A
10.
0.4A；1A
三、11.
（1）错误
（2）
L2；
不可行，因为电流表的正负接线柱接反了
（3）无法测量电流并联电路中干路电流等于各支路电流之和
12.
