浙教版科学八年级上第4章第五节变阻器

(共36张PPT)

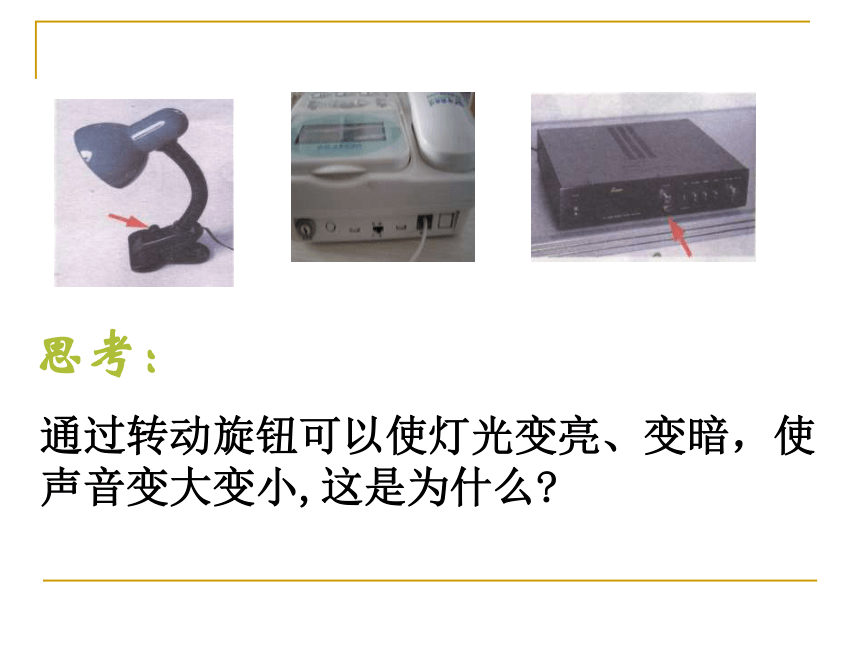

通过转动旋钮可以使灯光变亮、变暗，使声音变大变小,这是为什么
思考：
1.生产﹑生活和实验中,经常要用具有一定电阻的元件------电阻器也称电阻来控制电路中的电流大小。
2、电阻的符号：
注意与电阻字母R的区别
（一）生活中的电阻器（电阻）

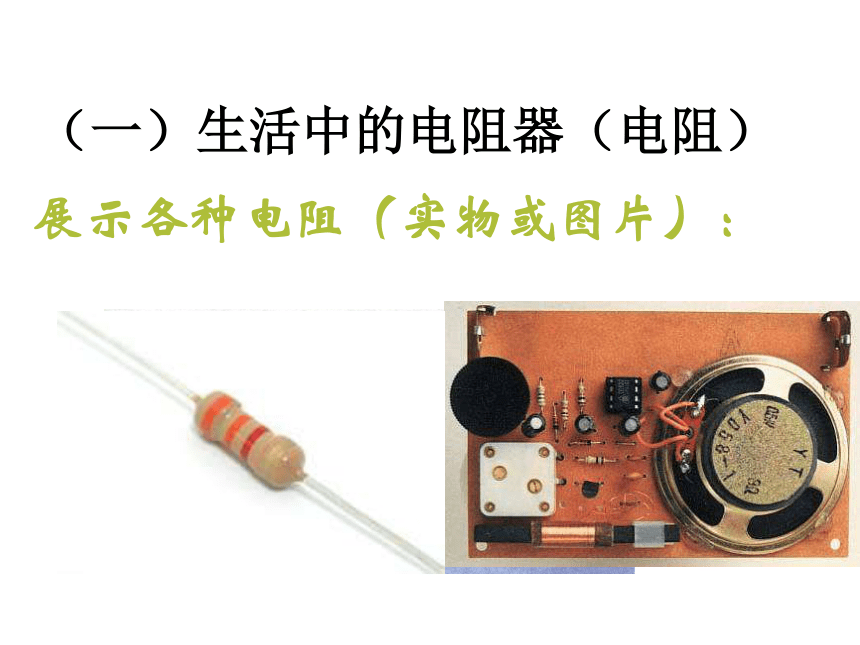

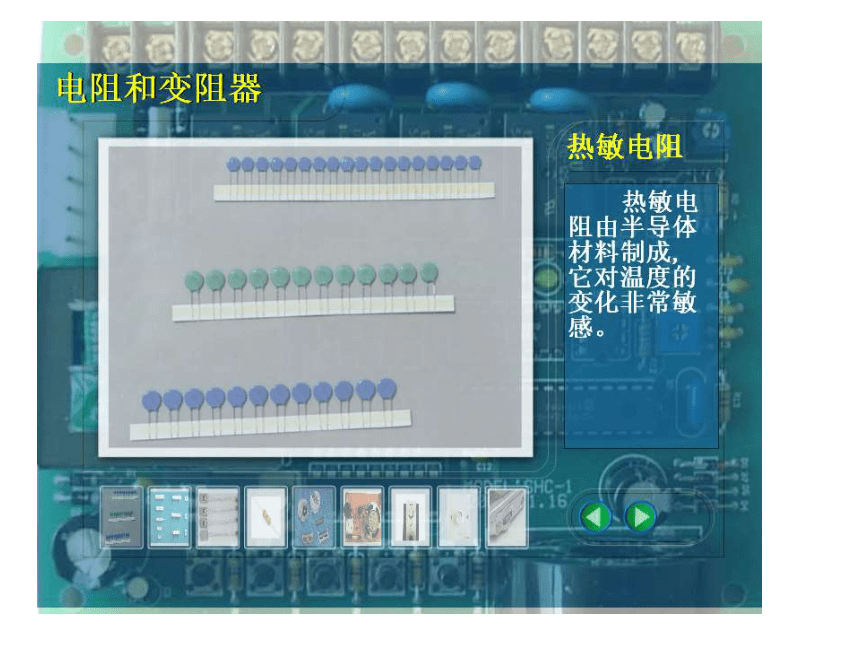

展示各种电阻（实物或图片）：

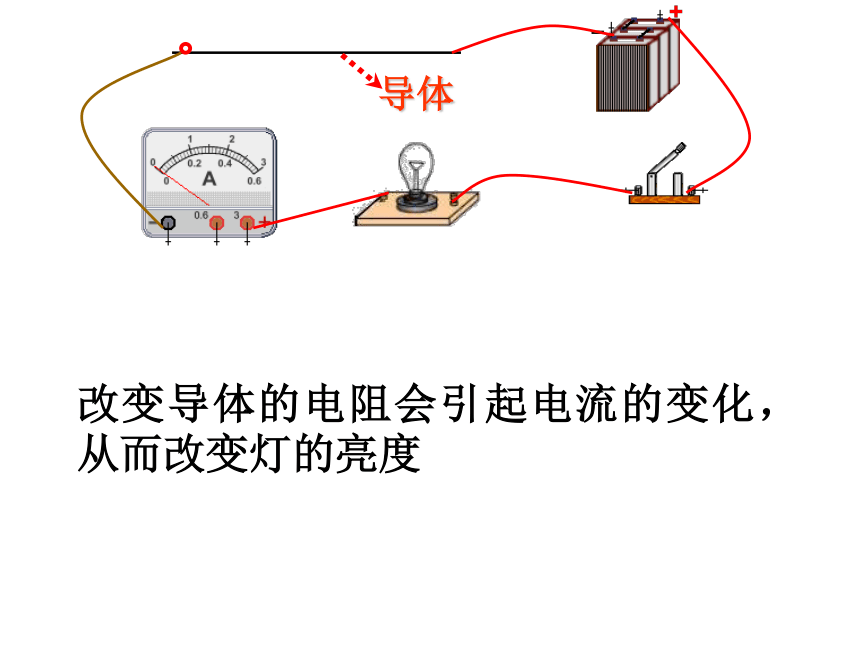

改变导体的电阻会引起电流的变化，从而改变灯的亮度
导体
方法有改变导体的＿＿、＿＿、＿＿和＿＿。而最方便的是改变＿＿＿＿＿。

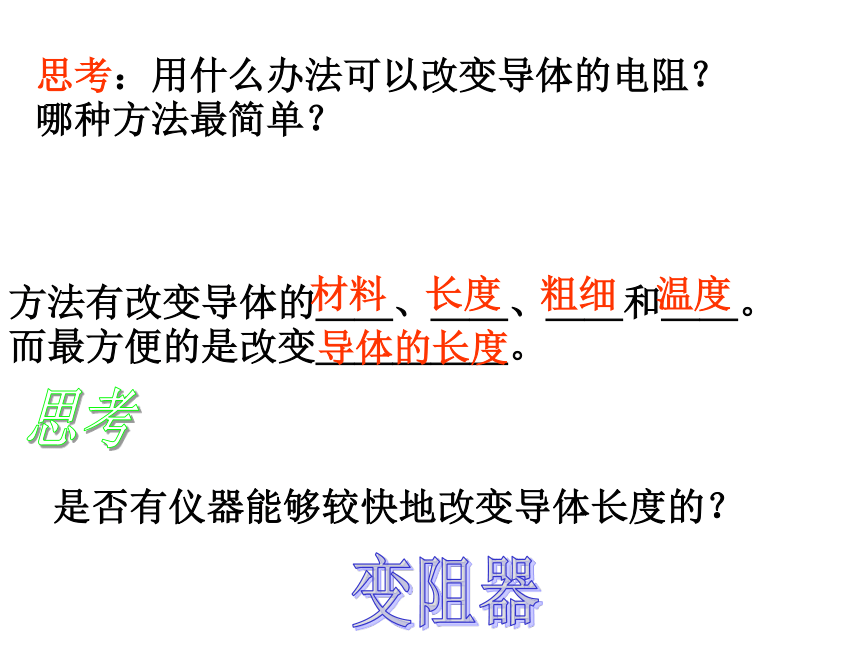

思考：用什么办法可以改变导体的电阻？哪种方法最简单？
材料　长度　粗细　温度
导体的长度
是否有仪器能够较快地改变导体长度的？

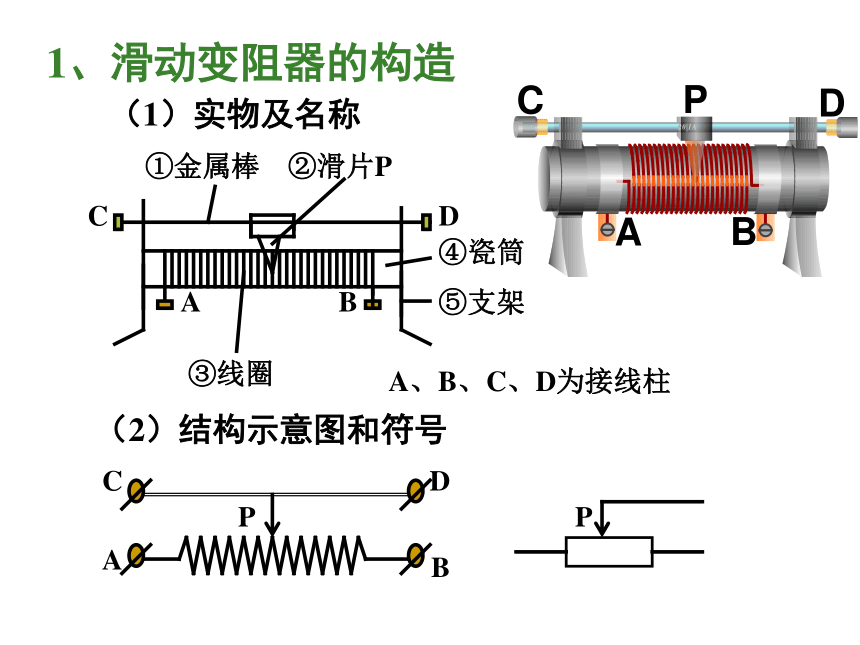

1、滑动变阻器的构造
②滑片P
①金属棒
A、B、C、D为接线柱
（2）结构示意图和符号
（1）实物及名称
④瓷筒
⑤支架
③线圈
A
B
C
D
A
B
C
D
P
P
C
D
B
A
P
判断一下:

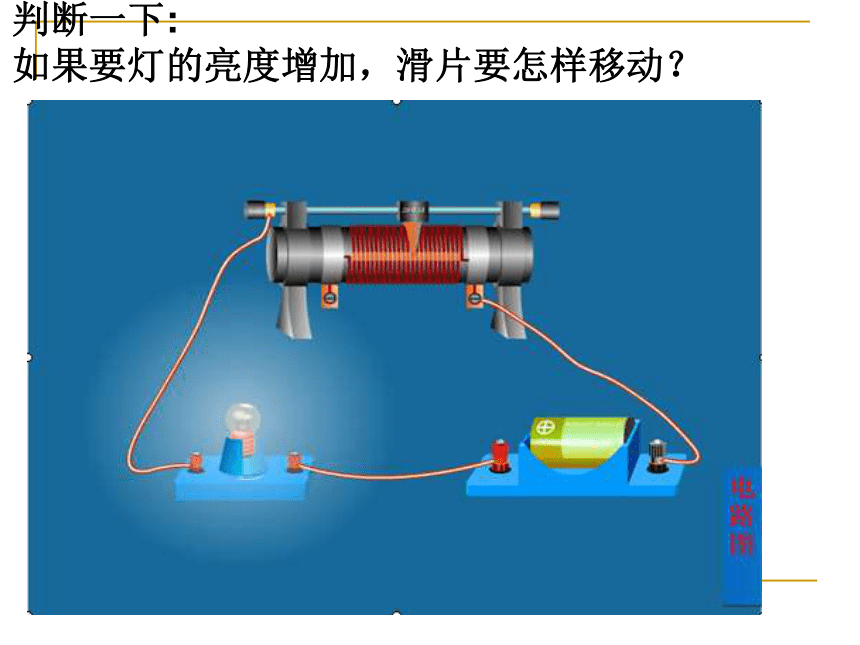

如果要灯的亮度增加，滑片要怎样移动？
A
B
C
D
P
1、CD接法
请标出电流的路径
A
B
C
D
P
2、AB接法
请标出电流的路径
3、CB接法
请标出电流的路径
A
B
C
D
P
C
A B
那部分接入了电路中？向A或B点滑动有什么变化？
4、AC接法
请标出电流的路径
A
B
C
D
P
那部分接入了电路中？向A或B点滑动有什么变化？
A B
C
A
B
C
D
P
5、AD接法
思考：AD接法和以上4种接法中那种接法是相同的？
请标出电流的路径
A
B
C
D
P
滑动变阻器的使用方法：
(1)串联
(2)一上一下
(3)闭合开关前，滑片P应移到
＿＿＿＿＿位置.
阻值最大处
你能猜想一下变阻器上的“1A 20Ω”的含义吗
最大允许通过电流：1A，最大电阻：20Ω
保持最大阻值,
以免电路中电流过大烧毁用电器和电流表
A
B
C
D
P
甲
A
B
C
D
P
乙
A
B
C
D
P
丙
A
B
C
D
P
丁
D
3.如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是 （ ）
（A）甲和乙 （B）丙和丁
（C）甲和丙 （D）甲和丁
如图所示的电路中，M、N是两个接线柱，准
备连接滑动变阻 器：
（1）当A接M，D接N时，
接入电路的是________，滑片向右移，
电流表示数将 。
（2）当A接M，C接N时，接入电路
的是________，滑片向左移，电流表示数将 。
（3）当A接M，B接N时，接入电路的是________，
滑片向右移，电流表示数将 。
（4）当B接M，D接N时，接入电路的是________，
滑片向左移，电流表示数将 。
AB
AP
AP
BP
减小
增大
减小
不变
2.如图示，当把滑动变阻器接入电路后，滑片P向右滑动时，电路电阻变大，此时与电路相连接的接线柱应是 （ ）
（A）C和D （B）B和D （C）A和C （D）B和A
A
B
C
D
P
课堂练习
1.滑动变阻器是靠改变接入电路中的＿＿＿＿来改变电阻的器件。
电阻丝的有效长度
C
4.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的 ( )
D
(A)电阻最小值是20Ω,允许通过的最大电流是1A
(B)电阻最小值是20Ω,允许通过的最小电流是1A
(C)电阻最大值是20Ω,允许通过的最小电流是1A
(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A
5.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.
大
小
右
旋钮型变阻器实物与图片展示
（三）旋钮型变阻器
应用：收音机音量开关等
原理：与滑动变阻器的相同
