第6节 电能（串并联电路中的电功与电功率计算）专题强化练习（Word版 含答案)

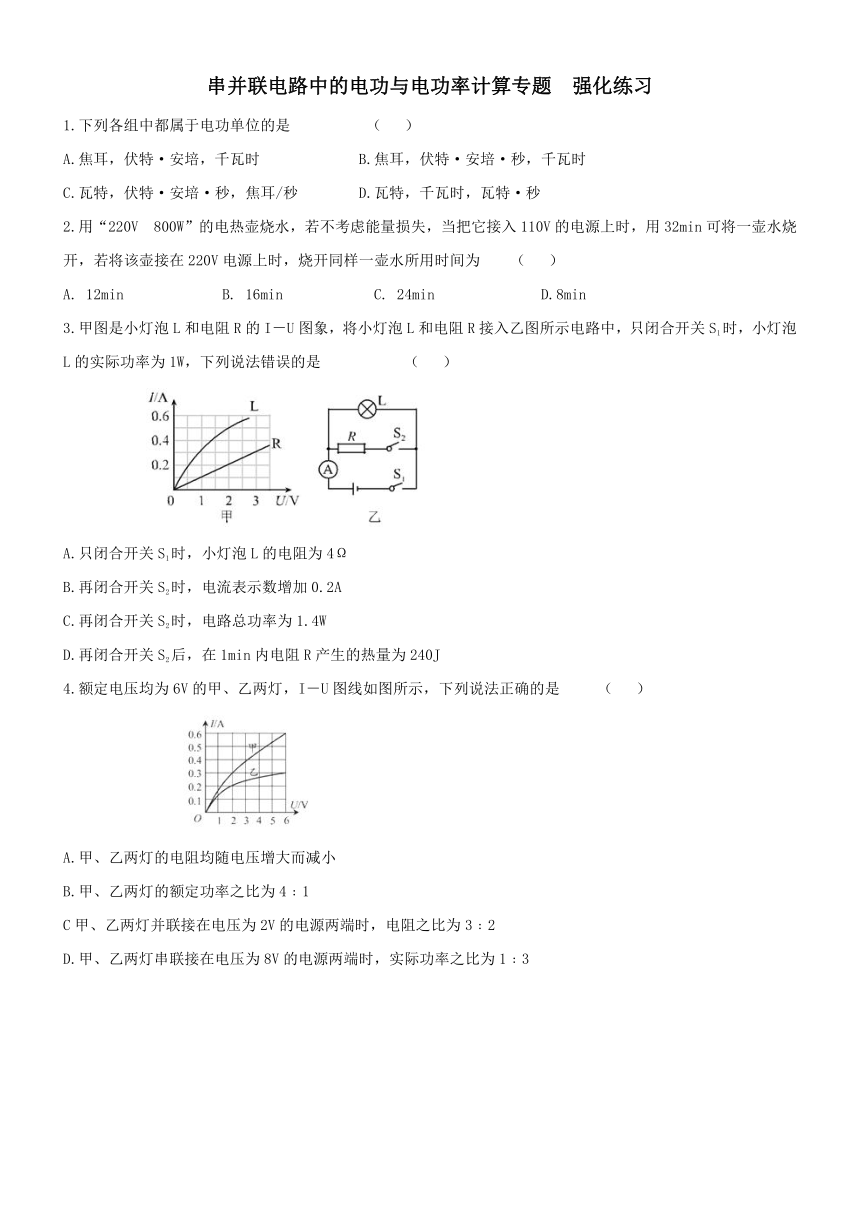

串并联电路中的电功与电功率计算专题 强化练习
1.下列各组中都属于电功单位的是 （ ）
A.焦耳，伏特·安培，千瓦时 B.焦耳，伏特·安培·秒，千瓦时
C.瓦特，伏特·安培·秒，焦耳/秒 D.瓦特，千瓦时，瓦特·秒
2.用“220V 800W”的电热壶烧水，若不考虑能量损失，当把它接入110V的电源上时，用32min可将一壶水烧开，若将该壶接在220V电源上时，烧开同样一壶水所用时间为 （ ）
A. 12min B. 16min C. 24min D.8min
3.甲图是小灯泡L和电阻R的I－U图象，将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W，下列说法错误的是 （ ）

A.只闭合开关S1时，小灯泡L的电阻为4Ω
B.再闭合开关S2时，电流表示数增加0.2A
C.再闭合开关S2时，电路总功率为1.4W
D.再闭合开关S2后，在1min内电阻R产生的热量为240J
4.额定电压均为6V的甲、乙两灯，I－U图线如图所示，下列说法正确的是 （ ）

A.甲、乙两灯的电阻均随电压增大而减小
B.甲、乙两灯的额定功率之比为4﹕1
C甲、乙两灯并联接在电压为2V的电源两端时，电阻之比为3﹕2
D.甲、乙两灯串联接在电压为8V的电源两端时，实际功率之比为1﹕3

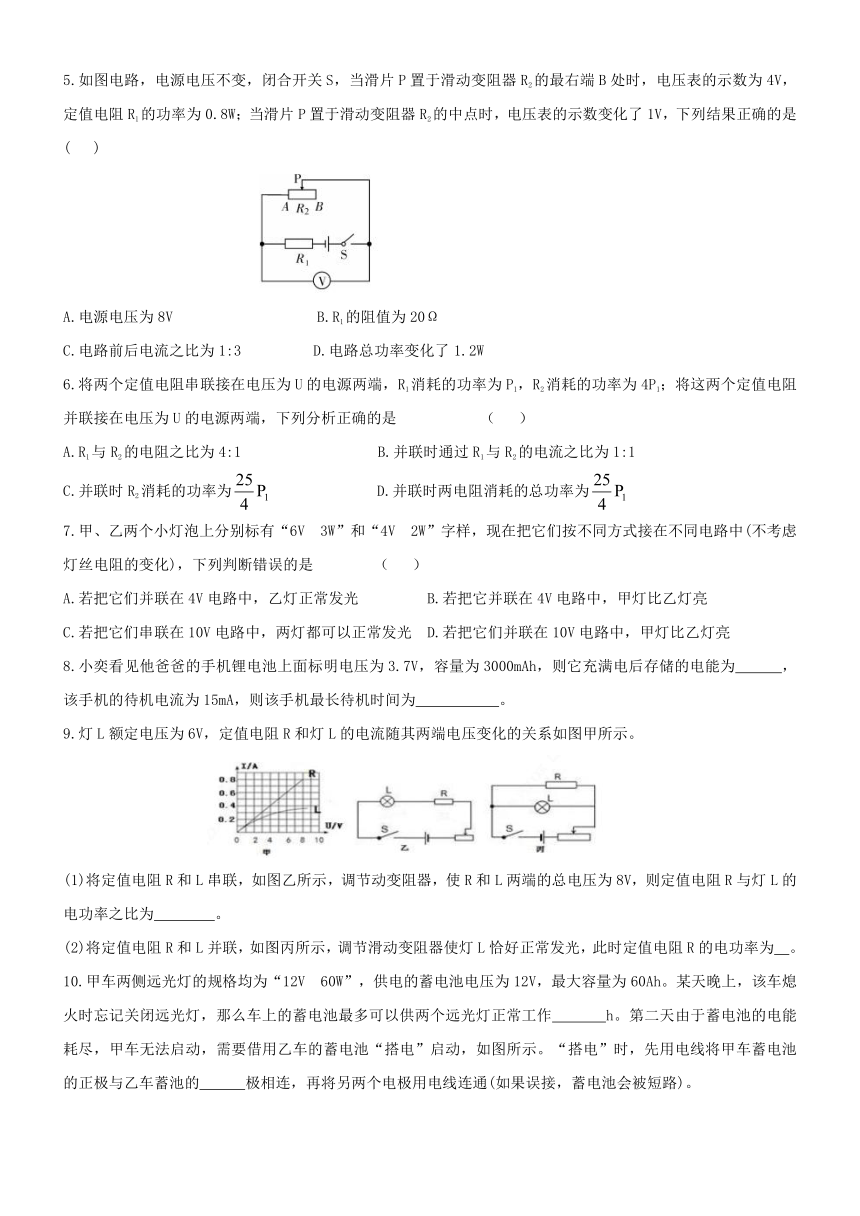

5.如图电路，电源电压不变，闭合开关S，当滑片P置于滑动变阻器R2的最右端B处时，电压表的示数为4V，定值电阻R1的功率为0.8W；当滑片P置于滑动变阻器R2的中点时，电压表的示数变化了1V，下列结果正确的是 ( )

A.电源电压为8V B.R1的阻值为20Ω
C.电路前后电流之比为1:3 D.电路总功率变化了1.2W
6.将两个定值电阻串联接在电压为U的电源两端，R1消耗的功率为P1，R2消耗的功率为4P1；将这两个定值电阻并联接在电压为U的电源两端，下列分析正确的是 （ ）
A.R1与R2的电阻之比为4:1 B.并联时通过R1与R2的电流之比为1:1
C.并联时R2消耗的功率为 D.并联时两电阻消耗的总功率为
7.甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中(不考虑灯丝电阻的变化)，下列判断错误的是 （ ）
A.若把它们并联在4V电路中，乙灯正常发光 B.若把它并联在4V电路中，甲灯比乙灯亮
C.若把它们串联在10V电路中，两灯都可以正常发光 D.若把它们并联在10V电路中，甲灯比乙灯亮
8.小奕看见他爸爸的手机锂电池上面标明电压为3.7V，容量为3000mAh，则它充满电后存储的电能为 ，该手机的待机电流为15mA，则该手机最长待机时间为 。
9.灯L额定电压为6V，定值电阻R和灯L的电流随其两端电压变化的关系如图甲所示。

(1)将定值电阻R和L串联，如图乙所示，调节动变阻器，使R和L两端的总电压为8V，则定值电阻R与灯L的电功率之比为 。
(2)将定值电阻R和L并联，如图丙所示，调节滑动变阻器使灯L恰好正常发光，此时定值电阻R的电功率为 。
10.甲车两侧远光灯的规格均为“12V 60W”，供电的蓄电池电压为12V，最大容量为60Ah。某天晚上，该车熄火时忘记关闭远光灯，那么车上的蓄电池最多可以供两个远光灯正常工作 h。第二天由于蓄电池的电能耗尽，甲车无法启动，需要借用乙车的蓄电池“搭电”启动，如图所示。“搭电”时，先用电线将甲车蓄电池的正极与乙车蓄池的 极相连，再将另两个电极用电线连通(如果误接，蓄电池会被短路)。

11.图甲是小灯泡中的电流随它两端电压变化的图像，将此灯泡接入图乙所示电路中，闭合S后，小灯泡实际功率为1W，再闭合开关S1后，电流表示数变化了0.1A，则电源电压为 V，此时电路消耗的总功率是 。
12.我国“华为”公司是当今世界通讯领域的龙头企业，在手机及其它通讯设备的设计制造方面掌握了诸多高新科技成果。以手机为例，华为“Mate 20 pro”不仅采用4200mAh超大容量电池，并且采用“超级快充”技术，
不到半小时可把电池充达一半以上，极大方便了人们的使用。已知该电池的部分参数如表所示。

(1)表格中的电池“容量”，是哪几个物理量进行了怎样运算的结果？
(2)如图所示的两个充电器，一个标注“输出5V 600mA”，另一个标注“输出5V 4A”，其中有一个是快速充电器。假设充电效率为90%，选用快速充电器将电池从零充满需要多少分钟？
(3)有人发现，超级快允的充电线比普通手机充电线要粗一些，请你从线路安全的角度来分析为什么有这样的区别？
13.《2013~2017年中国风光互补路灯行业发展前景与投资预测分析报告》数据显示，我国现有城乡路灯总数约有2亿只，并以每年20%的速度增长。我有丰富的风能及太阳能资源，路灯作为户外装置，两者结合做成风光互补路灯，无疑给国家的节能减排提供了一个很好的解决方案。如图为某公司生产的风光互补LED路灯外形图和电路原理图，每套路灯的部分部件及参数如表。

(1)该灯电路中，两只LED灯的连接方式是 (选填“串联”或“并联”)。
(2)两只LED灯正常发光时，通过光控开关S的电流为多大？
(3)国家发改委提供的数据显示，每燃烧1t标准煤可以发电3000KW·h，排放二氧化碳2.61t，假如传统路灯消耗的电能来自燃烧标准煤发电，用此套路灯替换400W，每天工作10h的传统路灯，则每套路灯1年(365天)可减少多少吨二氧化碳的排放？
串并联电路中的电功与电功率计算专题 强化练习 参考答案
1.B；2.D；3.D；4.D；5.D；6.C；7.B；
8.39960J；200h；
9.（1）3:5；（2）3.6W。
10.6；正；
11.2；1.2；
12.
13.
