九年级物理全册14.1热机课件（28张）

(共28张PPT)
第十四章
内能的利用
第1节
热机

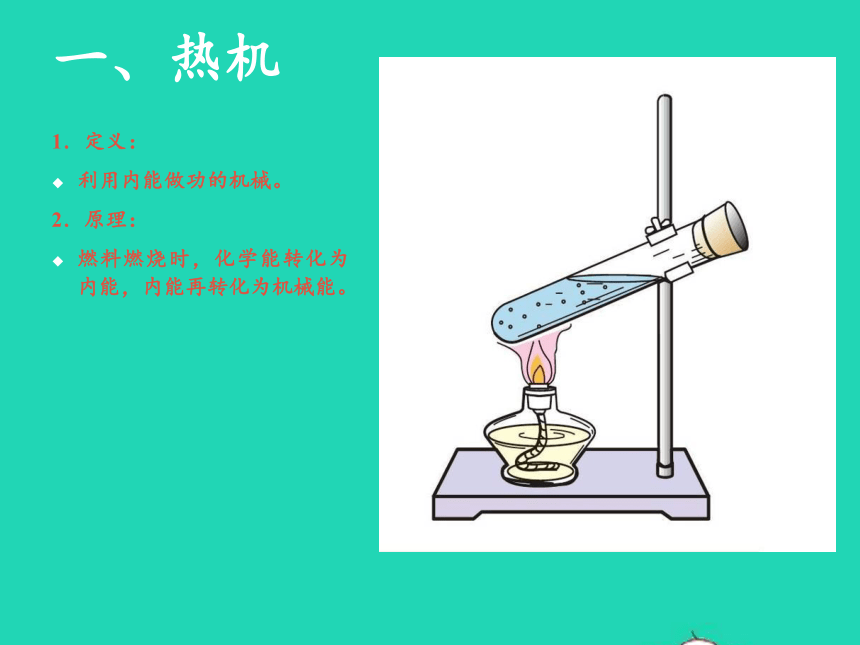

一、热机
1．定义：
利用内能做功的机械。
2．原理：
燃料燃烧时，化学能转化为内能，内能再转化为机械能。
蒸汽机
内燃机
喷气发动机
火箭发动机
火电站的汽轮机
3．种类：

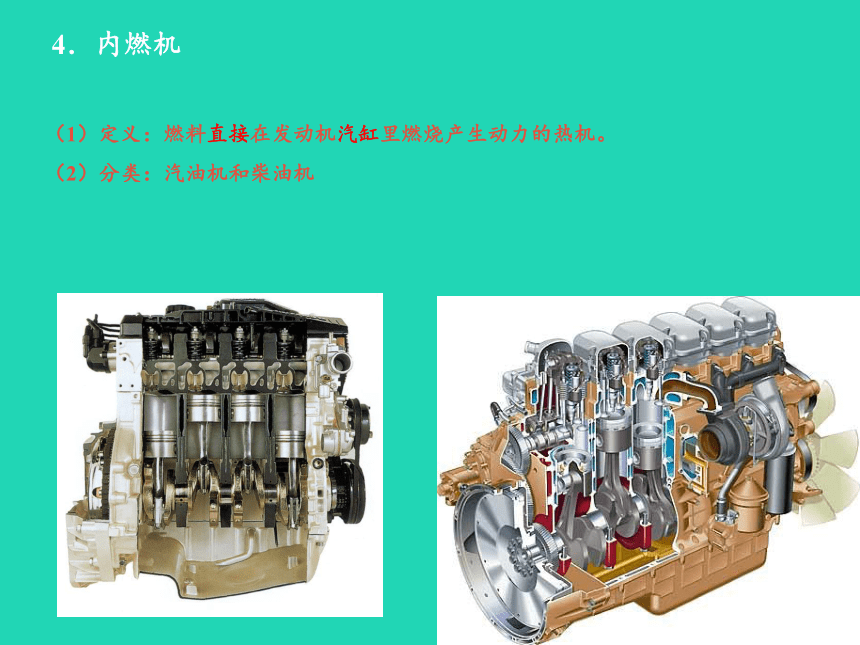

4．内燃机
（1）定义：燃料直接在发动机汽缸里燃烧产生动力的热机。
（2）分类：汽油机和柴油机
二、汽油机

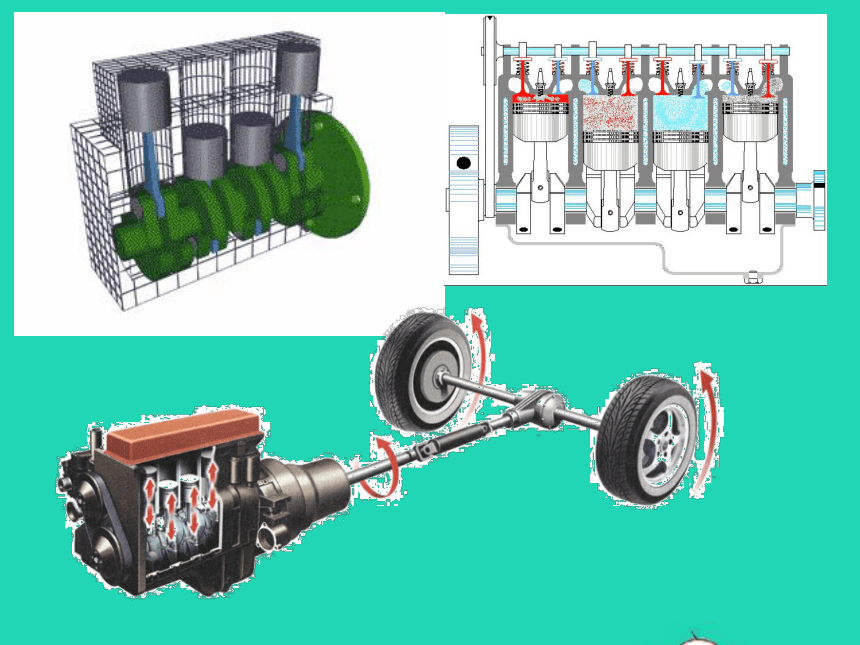

四冲程汽油机
1．构造：
2．工作过程：
吸气冲程
空气和汽油的混合物。
压缩冲程
做功冲程
排气冲程
四冲程汽油机一个工作循环
统计
项目
吸气
压缩
做功
排气
活塞移动
活塞往复
飞轮曲轴转动
冲程
做功
↓
↑
↓
↑
1次
1次
1周
1周
1个
1个
1个
1个
惯性
惯性
对外
做功
惯性
4次
2次
2周
4个
1次
活塞移动次数：冲程数：活塞往复次数：曲轴转动周数：对外做功次数
=4:4:2:2:1
课堂练习
某四冲程的汽油机的飞轮转数为3600r/min，求在1s内活塞往复运动次数、冲程数、做功次数。
2：4：1
比例
1s内活塞往复运动次数:60
1s内冲程数:120
1s内做功次数:30
想想议议
想想议议
1．在四个冲程中，哪些冲程发生了能量的转化？
2．哪个冲程使汽车获得动力？
3．哪个冲程排出了汽车的尾气？
4．老式摩托在启动时需踏动启动杆；老式汽车在启动时要用手摇动启动杆。这是为什么？
三、柴油机
1．构造：与汽油机相似。
2．工作过程：与汽油机相似。
3．特点：（1）柴油机顶部没有火花塞，而有喷油嘴。
（2）柴油机吸气冲程只吸入空气。
（3）柴油机压缩冲程压缩幅度大，气体压缩得体积小，空气升温比汽油机高。
（4）柴油机不采用点燃方式，而用压燃方式，输出较大的功率，热机效率高。
（5）柴油机压强较大，对零件有较高的要求，机器较笨重。
本课小结
答案：BCD
A
D
B
C
练一练
课堂练习
1．依靠飞轮惯性完成的冲程是（
）
课堂练习
2．汽油机在压缩冲程中工作物质被压缩，汽缸中的（
）
A．压强增大，温度降低
B．压强减小，温度升高
C．压强增大，温度升高
D．压强减小，温度降低
答案：C
课堂练习
3．汽油机和柴油机相比较，下列叙述中正确的是（
）
A．柴油机吸入汽缸的是柴油和空气的混合物，汽油机吸入的是空气
B．在压缩冲程中它们的压缩程度是一样的
C．柴油机里推动活塞做功的燃气的压强比汽油机里的高
D．在压缩冲程末，汽油机汽缸内的温度比柴油机的高
答案：C
典型题
1．一台单缸四冲程的柴油机，若飞轮转速为3600转/分，该柴油机活塞1s对外做功（　　）次。
A．20次
B．30次
C．60次
D．10次
答案：B
典型题
2．一台四冲程汽油机做功频率为10次/s，则飞轮转速为（　　）
A．600
次/min
B．1200
次/min
C．1800
次/min
D．2400
次/min
答案：B
典型题
3．某四冲程的汽油机的飞轮转数为1800r/min，汽油燃烧产生的高温高压气体对活塞的压强为8×105Pa，活塞的截面积为5×10-3m2，一次做功时活塞移动40cm，求在1s内活塞往复运动次数、冲程数、做功次数和功率。
答案：30；60；15；0.4W
[拓展]汽油机和柴油机的区别
