浙教版科学八年级上第4章第五节变阻器（谢杰妹2011省级）

(共37张PPT)
温州市实验中学 谢杰妹
A
B

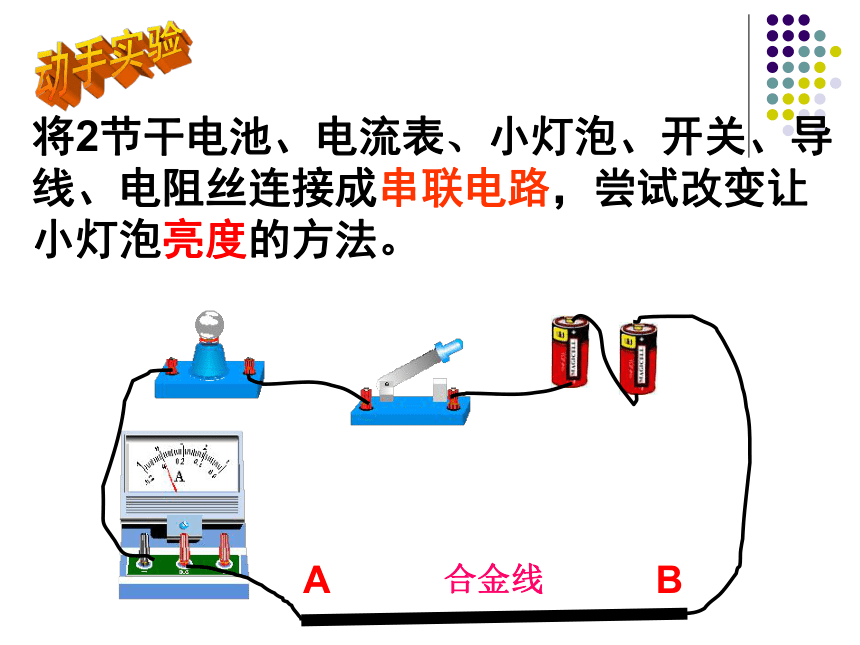

将2节干电池、电流表、小灯泡、开关、导线、电阻丝连接成串联电路，尝试改变让小灯泡亮度的方法。
合金线

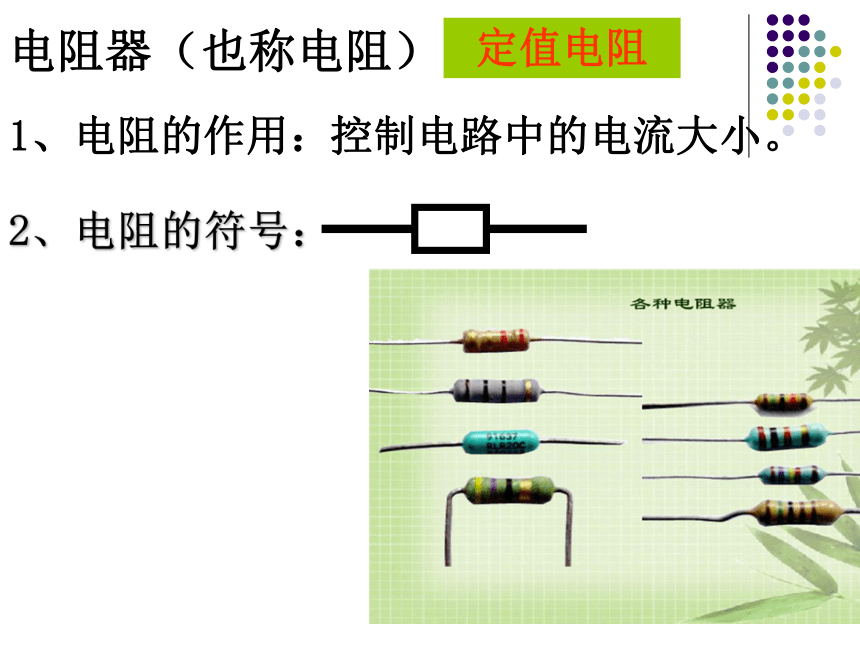

1、电阻的作用：
2、电阻的符号：
控制电路中的电流大小。
电阻器（也称电阻）
定值电阻

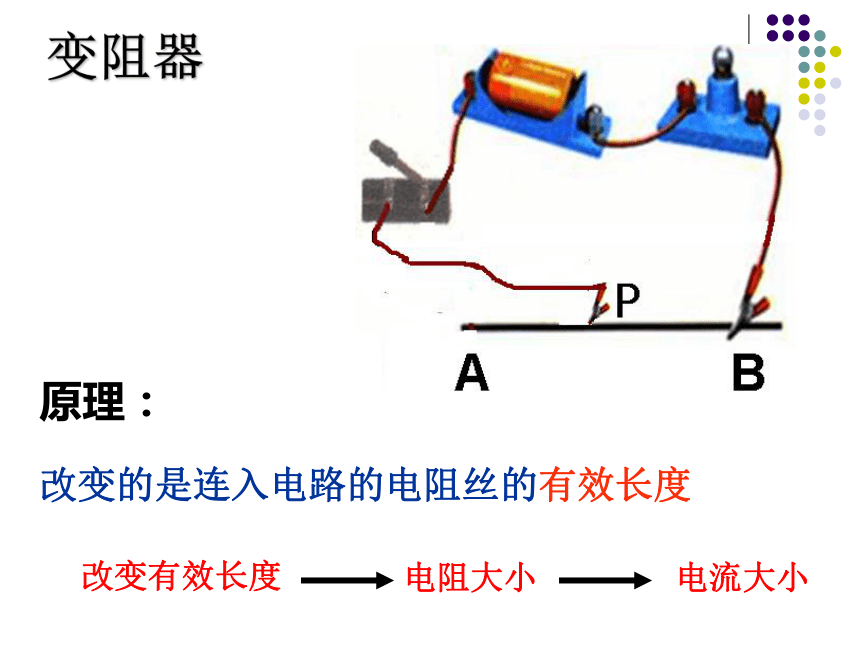

原理：
变阻器
改变的是连入电路的电阻丝的有效长度
改变有效长度
电阻大小
电流大小
纸筒
A
B
石蜡筒

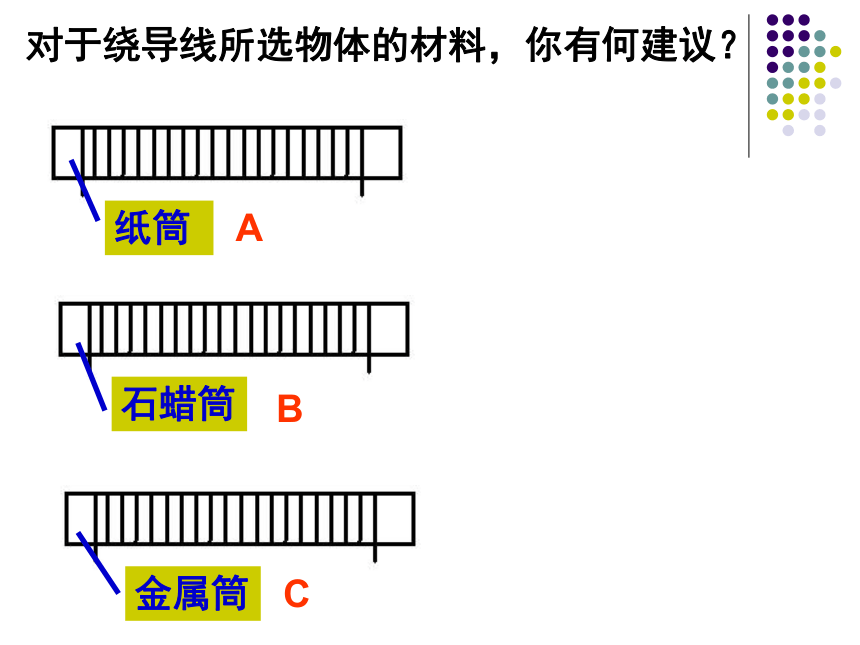

对于绕导线所选物体的材料，你有何建议？
金属筒
C
陶瓷筒
A
B
陶瓷筒
下列两种不同的绕法,你会选哪一种
电流
电流
P
电流
电流
P

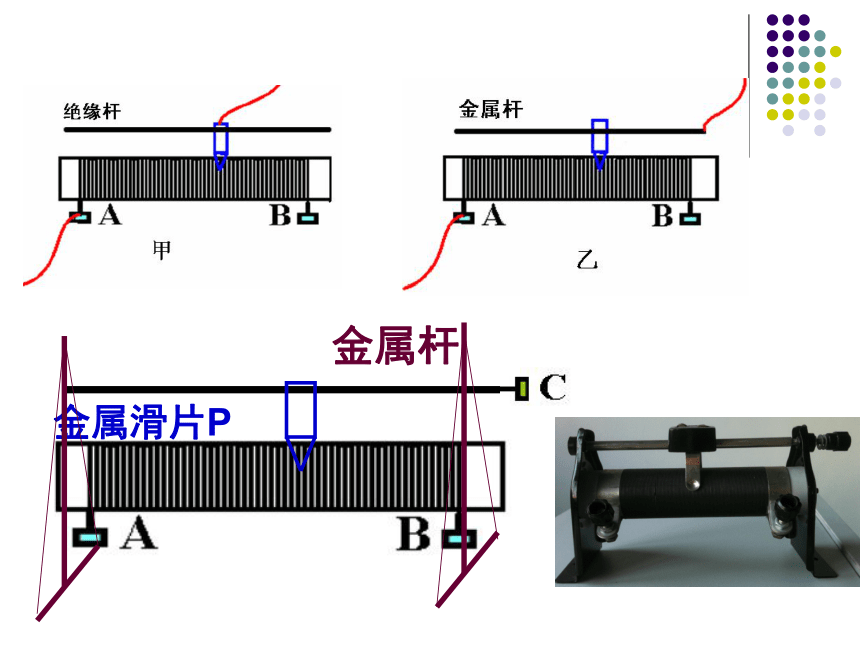

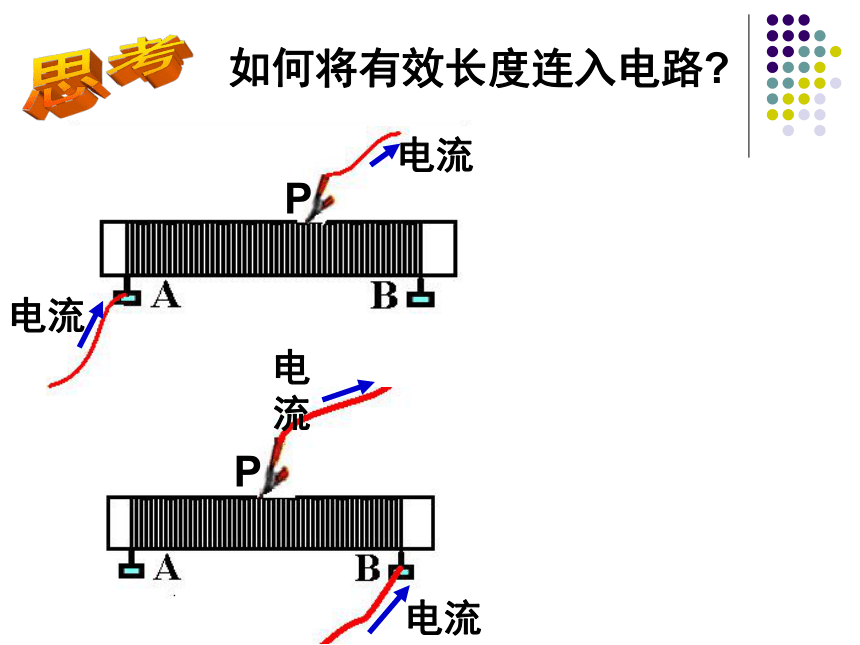

如何将有效长度连入电路
金属滑片P
金属杆
滑动变阻器的构造
滑动变阻器的构造
②滑片P
①金属棒
A、B、C、D为接线柱
④瓷筒
⑤支架
③线圈
A
B
C
D
铭牌上标有“20Ω1A”
结构示意图和元件符号
A
B
C
D
P
P
1．将合金线换为滑动变阻器连接好电路.
2．填写下列表格.
接线柱 滑片P自左向右移动
有效电阻长度 电阻变化 电流变化
(灯泡亮度变化)
滑动变阻器的使用
A
B
C
D
P
接线柱 滑片P自左向右移动
有效电阻长度 电阻变化 电流变化
(灯泡亮度变化)
A和C AP 变大 变小(变暗)
滑动变阻器的使用
A
B
C
D
P
接线柱 滑片P自左向右移动
有效电阻长度 电阻变化 电流变化
(灯泡亮度变化)
A和C AP 变大 变小(变暗)
A和D AP 变大 变小(变暗)
B和C BP 变小 变大(变亮)
B和D BP 变小 变大(变亮)
A和B AB 不变最大 不变最小(不变)
C和D / 不变最小 不变最大(不变)
滑动变阻器的使用
A
B
C
D
P
(1)串联在电路中.
(2)接线柱连接:一上一下.
(3)闭合开关前，滑片P应移到阻值最大处位置.
(4)不超过允许通过的最大电流值。
滑动变阻器的使用方法
0.6
A
3
－
L
A
B
C
D
P
S
画出电路图
旋钮式变阻器
旋钮型变阻器
按如图所示的接法接线时，为使台灯变亮，应如何转动旋钮？
1．常用的变阻器是靠改变接入电路的电
阻丝的__________来改变电阻大小的。
有效长度
2．下列关于滑动变阻器构造说法，正确的
是（ ）
A．线圈本身的电阻很小，可以忽略
B．滑片与金属棒之间是绝缘的
C．滑片与线圈之间是绝缘的
D．瓷筒与线圈之间是绝缘的
D
（1）在连接电路时，开关应_________。
（2）在合上开关前，滑动变阻器的滑片P应停在_________________处。
（3）当滑片P从A向B移动时，电流表的读数如何变化？灯泡的亮度如何变化？
断开
阻值最大（A）
电流表示数变大，灯泡变亮
3．如图所示：
4．如图所示，两滑动变阻器的滑片P1，P2都向右滑动时，下列说法正确的是 ( )
A．L1和L2都变暗
B．L1和L2都变亮
C．L1变亮，L2变暗
D．L1变暗，L2变亮
C
D
A
B
C
D
P
丁
A
B
C
D
P
甲
A
B
C
D
P
丙
A
B
C
D
P
乙
5．如图示的滑动变阻器四种接法中，当变阻器的滑片P向左移动时，都能使电路中的电流变大的是（ ）
A．甲和乙 B．丙和丁
C．甲和丙 D．甲和丁
1.书上课后练习
2.作业本
制作一盏亮度可调
的台灯,并与市场的台
灯进行比较.
