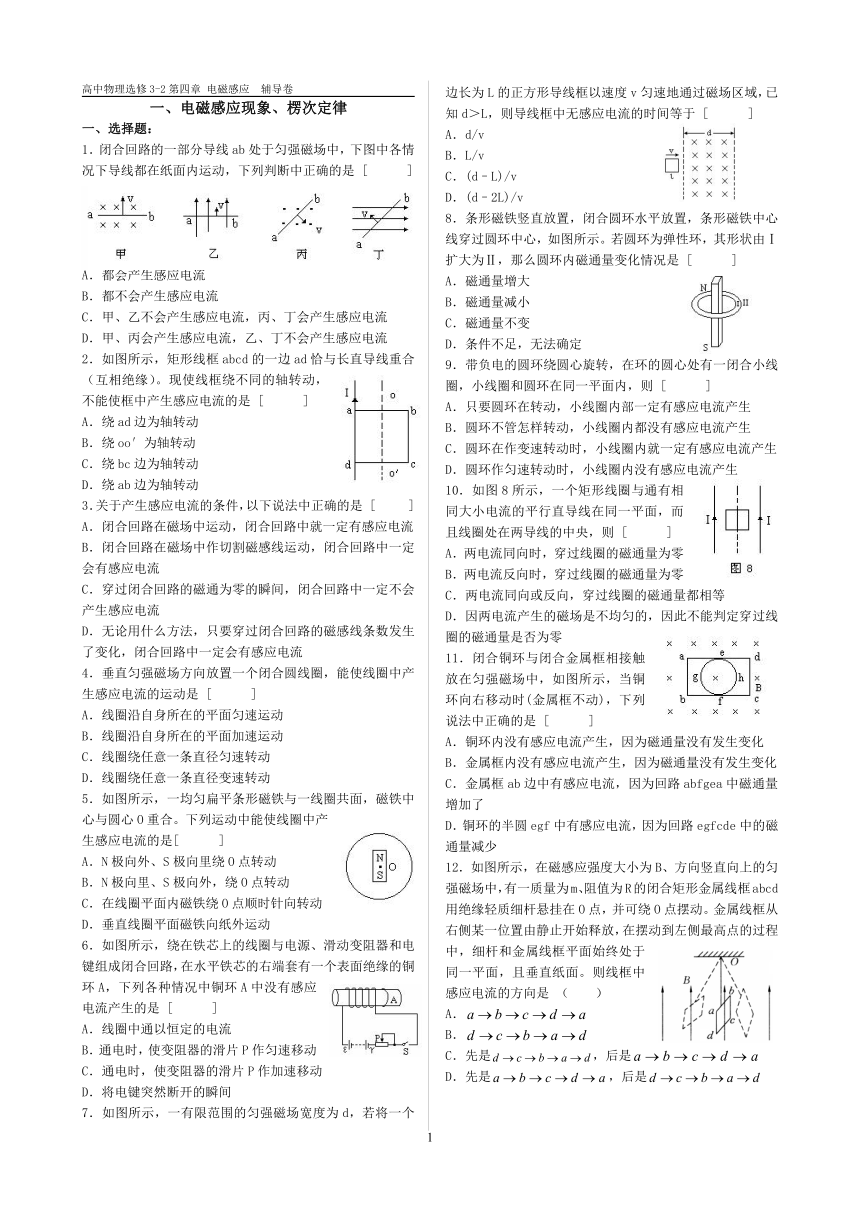

高中物理选修3-2第四章 电磁感应 辅导卷
一、电磁感应现象、楞次定律
一、选择题：
1．闭合回路的一部分导线ab处于匀强磁场中，下图中各情况下导线都在纸面内运动，下列判断中正确的是 [ ]
A．都会产生感应电流
B．都不会产生感应电流
C．甲、乙不会产生感应电流，丙、丁会产生感应电流
D．甲、丙会产生感应电流，乙、丁不会产生感应电流
2．如图所示，矩形线框abcd的一边ad恰与长直导线重合（互相绝缘）。现使线框绕不同的轴转动，不能使框中产生感应电流的是 [ ]
A．绕ad边为轴转动
B．绕oo′为轴转动
C．绕bc边为轴转动
D．绕ab边为轴转动
3．关于产生感应电流的条件，以下说法中正确的是 [ ]
A．闭合回路在磁场中运动，闭合回路中就一定有感应电流
B．闭合回路在磁场中作切割磁感线运动，闭合回路中一定会有感应电流
C．穿过闭合回路的磁通为零的瞬间，闭合回路中一定不会产生感应电流
D．无论用什么方法，只要穿过闭合回路的磁感线条数发生了变化，闭合回路中一定会有感应电流
4．垂直匀强磁场方向放置一个闭合圆线圈，能使线圈中产生感应电流的运动是 [ ]
A．线圈沿自身所在的平面匀速运动
B．线圈沿自身所在的平面加速运动
C．线圈绕任意一条直径匀速转动
D．线圈绕任意一条直径变速转动
5．如图所示，一均匀扁平条形磁铁与一线圈共面，磁铁中心与圆心O重合。下列运动中能使线圈中产生感应电流的是[ ]
A．N极向外、S极向里绕O点转动
B．N极向里、S极向外，绕O点转动
C．在线圈平面内磁铁绕O点顺时针向转动
D．垂直线圈平面磁铁向纸外运动
6．如图所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在水平铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流产生的是 [ ]
A．线圈中通以恒定的电流
B．通电时，使变阻器的滑片P作匀速移动
C．通电时，使变阻器的滑片P作加速移动
D．将电键突然断开的瞬间
7．如图所示，一有限范围的匀强磁场宽度为d，若将一个边长为L的正方形导线框以速度v匀速地通过磁场区域，已知d＞L，则导线框中无感应电流的时间等于 [ ]
A．d/v
B．L/v
C．(d–L)/v
D．(d–2L)/v
8．条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图所示。若圆环为弹性环，其形状由Ⅰ扩大为Ⅱ，那么圆环内磁通量变化情况是 [ ]
A．磁通量增大
B．磁通量减小
C．磁通量不变
D．条件不足，无法确定
9．带负电的圆环绕圆心旋转，在环的圆心处有一闭合小线圈，小线圈和圆环在同一平面内，则 [ ]
A．只要圆环在转动，小线圈内部一定有感应电流产生
B．圆环不管怎样转动，小线圈内都没有感应电流产生
C．圆环在作变速转动时，小线圈内就一定有感应电流产生
D．圆环作匀速转动时，小线圈内没有感应电流产生
10．如图8所示，一个矩形线圈与通有相同大小电流的平行直导线在同一平面，而且线圈处在两导线的中央，则 [ ]
A．两电流同向时，穿过线圈的磁通量为零
B．两电流反向时，穿过线圈的磁通量为零
C．两电流同向或反向，穿过线圈的磁通量都相等
D．因两电流产生的磁场是不均匀的，因此不能判定穿过线圈的磁通量是否为零
11．闭合铜环与闭合金属框相接触放在匀强磁场中，如图所示，当铜环向右移动时(金属框不动)，下列说法中正确的是 [ ]
A．铜环内没有感应电流产生，因为磁通量没有发生变化
B．金属框内没有感应电流产生，因为磁通量没有发生变化
C．金属框ab边中有感应电流，因为回路abfgea中磁通量增加了
D．铜环的半圆egf中有感应电流，因为回路egfcde中的磁通量减少
12．如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动。金属线框从右侧某一位置由静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面。则线框中感应电流的方向是 （ ）
A．
B．
C．先是，后是
D．先是，后是
13．一水平长直铁芯上绕有一固定线圈M，铁芯右端与一木质圆柱密接，木质圆柱上套有一闭合金属环N，N可在木质圆柱上无摩擦移动。M连接在如图所示的电路中，其中R为滑线变阻器，E1和E2为直流电源，S为单刀双掷开关。下列情况中，可观测到N向左运动的是 （ ）
A．在S断开的情况下，S向a闭合的瞬间
B．在S断开的情况下，S向b闭合的瞬间
C．在S已向a闭合的情况下，将R的滑动头向c端移动时
D．在S已向a闭合的情况下，将R的滑动头向d端移动时
14．在沿水平方向的匀强磁场中，有一圆形金属线圈可绕沿其直径的竖直轴自由转动。开始时线圈静止，线圈平面与磁场方向既不平行也不垂直，所成的锐角为α。在磁场开始增强的一个极短时间内，线圈平面将 （ ）
A．维持不动
B．向使α减小的方向转动
C．向使α增大的方向转动
D．转动，因不知磁场方向，不能确定α会增大还是会减小
15．如图所示，粗糙水平桌面上有一质量为m的铜质矩形线圈.当一竖直放置的条形磁铁从线圈中线AB正上方等高快速经过时，若线圈始终不动，则关于线圈受到的支持力FN及在水平方向运动趋势的正确判断是 （ ）
A．FN先小于mg后大于mg,运动趋势向左
B．FN先大于mg后小于mg,运动趋势向左
C．FN先大于mg后大于mg,运动趋势向右
D．FN先大于mg后小于mg,运动趋势向右
16．如图，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N 极朝下。当磁铁向下运动时（未插入线圈内部） （ ）
A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引
B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥
C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引
D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥
17．如图，线圈L1，铁芯M，线圈L2都可自由移动，S合上后使L2中有感应电流且流过电阻R的电流方向为a→b，可采用的办法是 （ ）
A．使L2迅速靠近L1
B．断开电源开关S
C．将铁芯M插入
D．将铁芯M抽出
18．电阻R、电容C与一线圈连成闭合电路，条形磁铁静止于线圈的正上方，N极朝下，如图所示。现使磁铁自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是（ ）
A、从a到b，上极板带正电
B、从a到b，下极板带正电
C、从b到a，上极板带正电
D、从b到a，下极板带正电
19．如图，线圈M和线圈N绕在同一铁芯上。M与电源、开关、滑动变阻器相连，P为滑动变阻器的滑片，开关S处于闭合状态。N与电阻R相连。下列说法正确的是 （ ）
A．当P向右移动，通过R的电流为b到a
B．当P向右移动，通过R的电流为a到b
C．断开S的瞬间，通过R的电流为b到a
D．断开S的瞬间，通过R的电流为a到b
20．如图所示，A为水平放置的橡胶圆盘，在其侧面带有负电荷-Q，在A正上方用丝线悬挂一个金属圆环B（丝线未画出），使B的环面在水平面上与圆盘平行，其轴线与橡胶盘A的轴线O1O2重合。现使橡胶盘A由静止开始绕其轴线O1O2按图中箭头方向加速转动，则（ ）
A．金属圆环B有扩大半径的趋势，丝线受到拉力增大
B．金属圆环B有缩小半径的趋势，丝线受到拉力减小
C．金属圆环B有扩大半径的趋势，丝线受到拉力减小
D．金属圆环B有缩小半径的趋势，丝线受到拉力增大
二、填空题
21．如图11所示，平行金属导轨的左端连有电阻R，金属导线框ABCD的两端用金属棒跨在导轨上，匀强磁场方向指向纸内。当线框ABCD沿导轨向右运动时，线框ABCD回路中____（填“有”或“无”）电流通过；电阻R上_____（填“有”或“无”）电流通过。
22．如图12所示，矩形线圈abcd左半边放在匀强磁场中，右半边在磁场外，当线圈以ab边为轴向纸内转过60°过程中，线圈中____（填“会”或“不会”）产生感应电流，原因是________。
23．如图，金属棒ab置于水平放置的U形光滑导轨上，在ef右侧存在有界匀强磁场B，磁场方向垂直导轨平面向下，在ef左侧的无磁场区域cdef内有一半径很小的金属圆环L，圆环与导轨在同一平面内。当金属棒ab在水平恒力F作用下从磁场左边界ef处由静止开始向右运动后，圆环L有________（填“收缩”或“扩张”）趋势。
三、计算题
24．与磁感强度B=0.8T匀强磁场垂直的线圈面积为0.05m2，线圈的磁通量多大？若这个线圈绕有50匝时，磁通量有多大？线圈平面转过53°时磁通量多大？
电磁感应现象练习题答案
一、选择题
1．D 2．A
3．D 4．C、D
5．A、B 6．A
7．C 8．B
9．C、D 10．A
11．C、D 12．B
13．C 14.B 15.D 16.B 17.A\C 18.D 19.A\D 20.B
二、填空题
21. 无，有 22. 不会，穿过线圈的磁通量不变
23. 收缩
三、计算题
24．0.04wb，0.04wb，2.4×10-2wb
6．在图4的直角坐标系中，矩形线圈两对边中点分别在y轴和z轴上。匀强磁场与y轴平行。线圈如何运动可产生感应电流 [ ]
A．绕x轴旋转
B．绕y轴旋转
C．绕z轴旋转
D．向x轴正向平移
17．老师做了一个物理小实验让学生观察：一轻质横杆两侧各固定一金属环，横杆克绕中心点自由转动，老师拿一条形磁铁插向其中一个小环，后又取出插向另一个小环，同学们看到的现象是（ ）
A．磁铁插向左环，横杆发生转动
B．磁铁插向右环，横杆发生转动
C．无论磁铁插向左环还是右环，横杆都不发生转动
D．无论磁铁插向左环还是右环，横杆都发生转动
13．一水平放置的矩形线圈abcd在条形磁铁S极附近下落，在下落过程中，线圈平面保持水平，如图10所示，位置1和3都靠近位置2，则线圈从位置1到位置2的过程中，线圈内____感应电流，线圈从位置2至位置3的过程中，线圈内____感应电流。(填：“有”或“无”)
1
