浙教版科学八年级上第4章第七节电流、电压和电阻的关系（第1课时）

(共25张PPT)
第7节
探究电流、电压、电阻的关系
电流 电阻 电压
符号
国际单位
（符号表示）
测量仪器
（元件符号）
课前热身：
R
I
V
Ω
U
A
电流表
电压表
A
分析：电压越大，对电流的推动作用也越大；电阻越大，对电路中的电流的阻碍也越大。
10Ω
A
10Ω
B
15Ω
C
图一
图二
图三

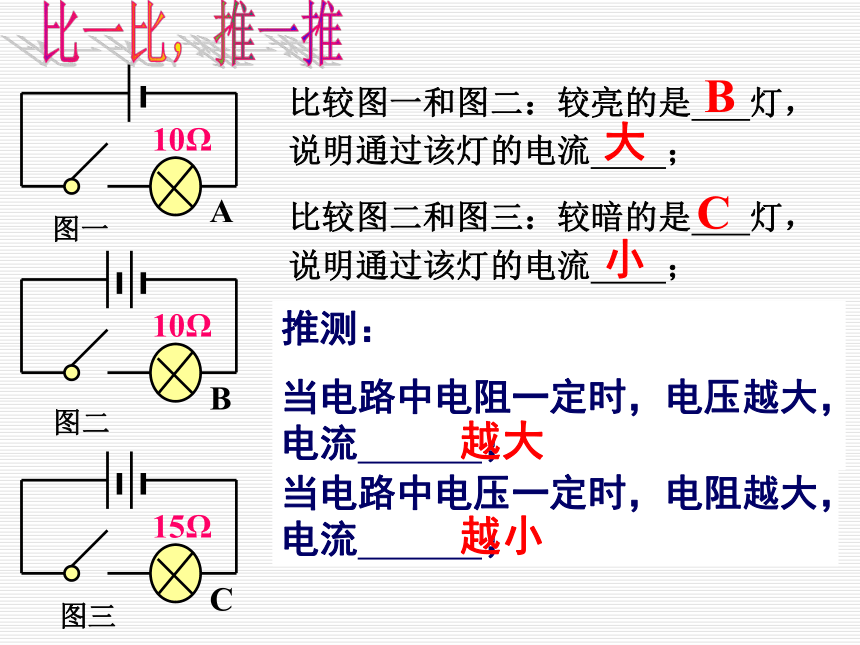

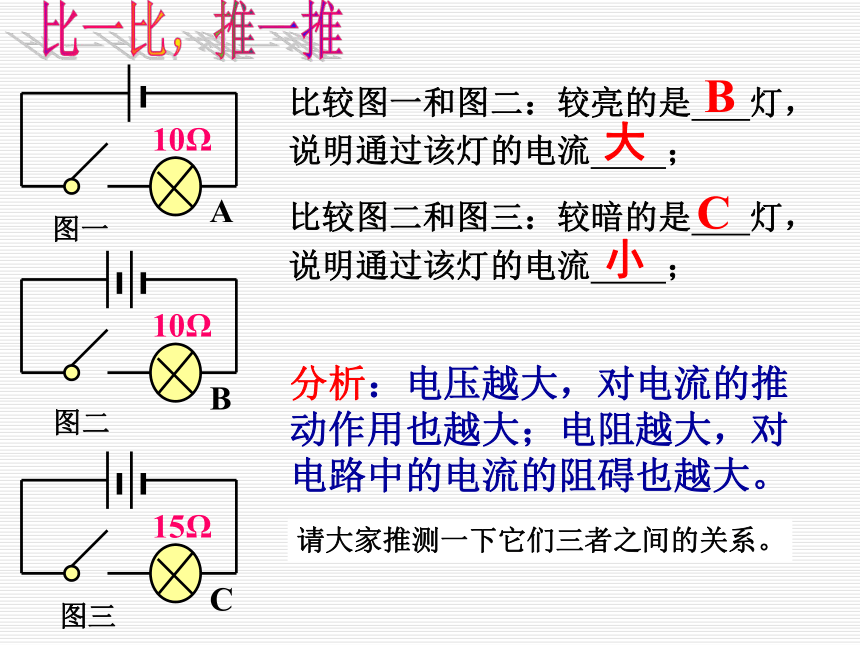

比较图一和图二：较亮的是 灯，说明通过该灯的电流 ；
比较图二和图三：较暗的是 灯，说明通过该灯的电流 ；
B
大
C
小
影响电流的两个因素是什么？
请大家推测一下它们三者之间的关系。
10Ω
A
10Ω
B
15Ω
C
图一
图二
图三
比较图一和图二：较亮的是 灯，说明通过该灯的电流 ；
比较图二和图三：较暗的是 灯，说明通过该灯的电流 ；
B
大
C
小
推测：
当电路中电阻一定时，电压越大，电流 ；
当电路中电压一定时，电阻越大，电流 ；
越大
越小

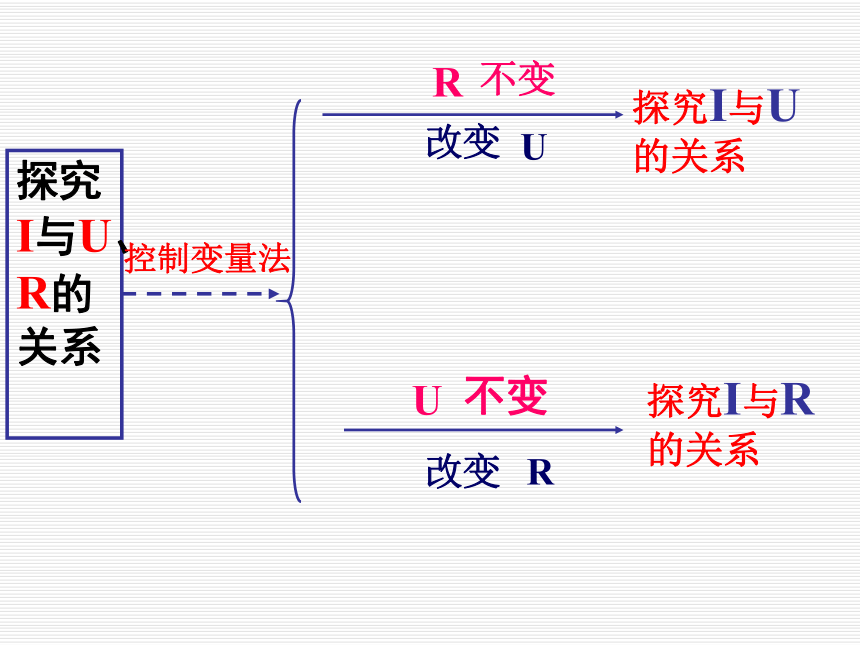

探究I与U、R的关系
控制变量法
R
改变
探究I与U的关系
不变
改变
探究I与R的关系
不变
U
U
R
一、研究电流和电压的关系

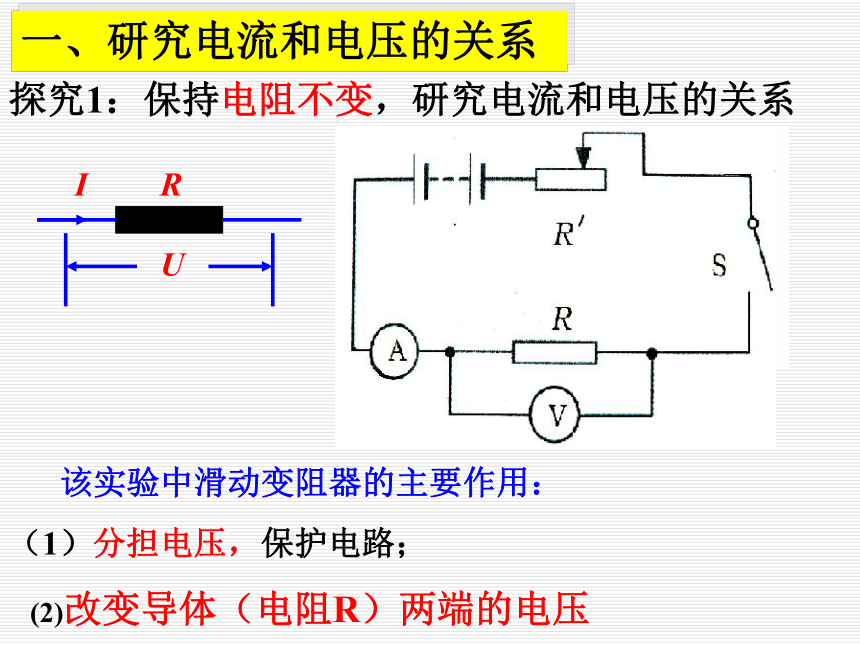

探究1：保持电阻不变，研究电流和电压的关系
该实验中滑动变阻器的主要作用：
（1）分担电压，保护电路；
(2)改变导体（电阻R）两端的电压
R
U
I
实验中电流表、电压表的作用是
、 。　　

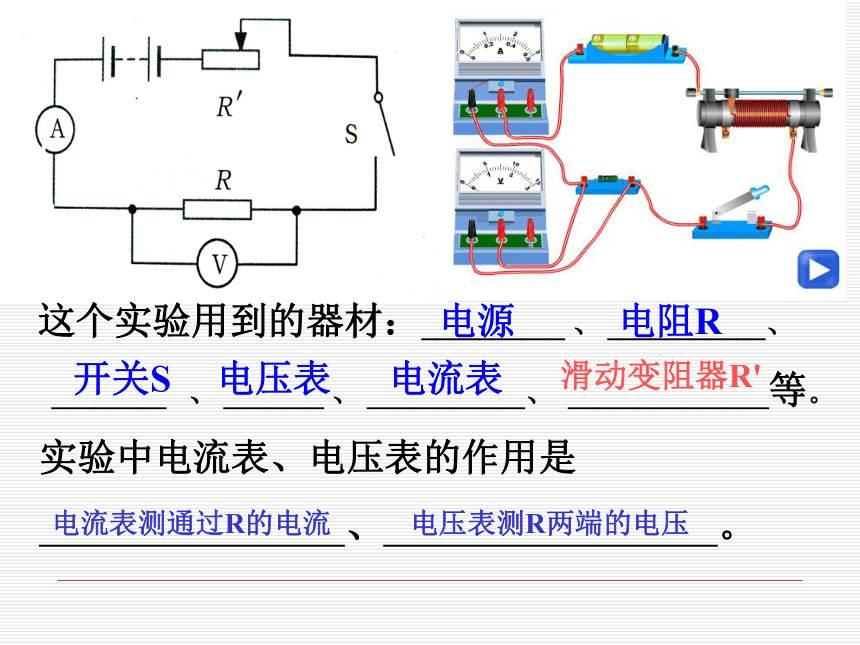

这个实验用到的器材：__________ 、 ___________、
________ 、 _______ 、 ___________、 ______________等。
电源
电阻R
滑动变阻器R'
开关S
电压表
电流表
电流表测通过R的电流
电压表测R两端的电压

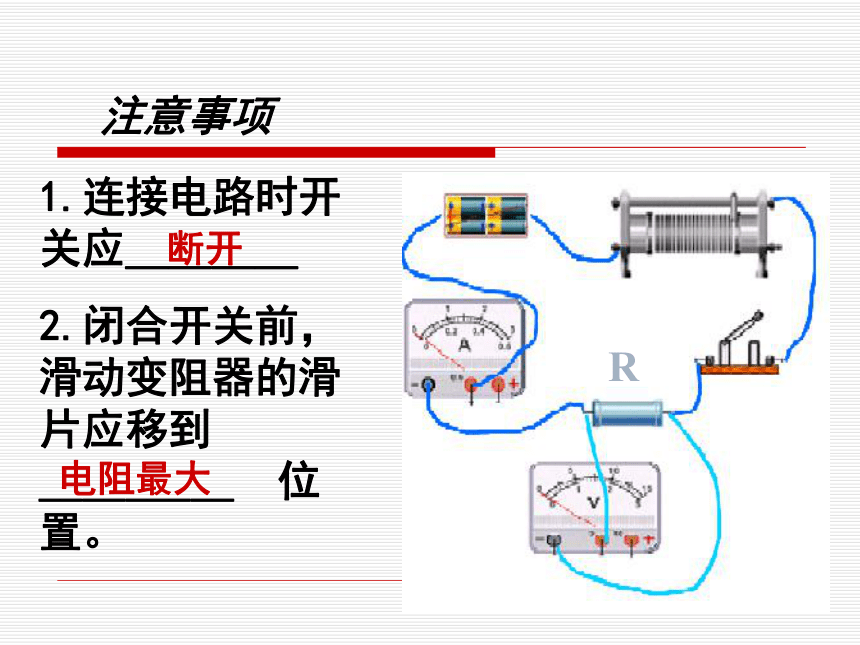

1.连接电路时开关应＿＿＿＿
2.闭合开关前，滑动变阻器的滑片应移到_________ 位置。
注意事项
断开
电阻最大
R　
实验一：保持R不变时，改变U，研究I与U的关系
探究1．电阻不变时，电流与电压的关系
实验次序 电阻R=＿Ω
电压
/伏 电流
/安
(1)
(2)
(3)
结论1：
5
导体的电阻不变时，通过导体的电流和导体两端的电压成
1
0.2
1.5
0.3
0.4
2
正比。
R
U
I
2、更换定值电阻后，如何保持电阻两端 的电压不变？
更换阻值不同的电阻R
探究2：保持电压不变，研究电流和电阻的关系
1、怎样改变电阻的大小？
一、研究电流和电压的关系
移动滑动变阻器的滑片，保持电阻R两端的电压不变。
每次实验更换电阻R
电路图
实物图
R
然后再调节滑动变阻器使电压表恢复到原来数值
探究二．电压不变时，电流与电阻的关系
实验次序 电压U=＿V
电阻
/Ω 电流
/安
(1)
(2)
(3)
2
结论2：
导体两端的电压不变时，通过导体的电流和导体的电阻成
5
0.4
10
0.2
15
0.14
反比。
R
U
I
　　导体中的电流，跟这段导体两端的电压成 ，跟这段导体的电阻成 。
公式：
I
＝
R
U
变形公式：
U=IR
R
=
I
U
R（Ω）
单位：
I（A）
U（V）
欧姆定律：
R
U
I
正比
反比
导体
这段导体
这段导体
德国物理学家欧姆
在1826年得出欧姆定律：　　
热心于电学研究
研究中的主要困难：
1.没有一个电压足够稳定的电源；
2.没有一个能精确测量电路中电流大小的仪表（电流表）
1.有人根据公式 跟公式 在形式上相似，说“电阻R跟电压成正比，跟电流成反比。”你认为这种说法对吗？为什么？
答：不对。
因为电阻是导体本身的一种性质，
它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。
2.当加在某导体两端电压为4V时，通过它的电流为0.25A，则这导体的电阻为____Ω；
当加在它两端的电压增大1倍时，该导体的电阻为____ Ω,导体中通过的电流为___A 。
当它两端的电压为0时，该导体的电阻为 __ Ω,导体中通过的电流为____A .
16
0.5
16
16
0
在研究电流跟电压、电阻的关系实验中，得出表格中的一组数据，根据这组数据可以得到的结论是（ ）
A. 导体电阻一定时，导体两端的电压跟通过导体的电流成正比
B. 导体电阻一定时，通过导体的电流跟导体两端的电压成正比
C. 导体两端电压一定时，导体的电阻和通过导体的电流成反比
D. 导体两端电压一定时，通过导体的电流和导体的电阻成反比
导体两端电压/V 导体电阻/ Ω 通过导体的电流/A
4 2 2
4 4 1
4 8 0.5
D
解：已知U=220伏、R=484欧
根据欧姆定律得：
二、欧姆定律简单应用
例题1 一只电灯泡正常工作时灯丝电阻为484欧，如果电灯线路的电压为220伏，求灯丝中通过的电流。
I
=
R
U
=
484 Ω
220V
≈0.45A
答：灯丝中通过的电流为0.45A。
例题2 当一电阻两端的电压是6V时，通过它的电流为0.6A，此电阻的阻值是几欧？
解：已知:U=6V，I=0.6A 求：R
I
=
R
U
可得
R
=
I
U
=
0.6A
6V
=10
Ω
答：此电阻的阻值是10欧。
根据欧姆定律
例题3　一个电热水器工作时电热丝的电阻是22欧，
通过的电流是10安，求电热水器工作时两端的电压。
解：已知R＝22欧，I＝10安
　　根据欧姆定律 I＝U/R，
可得 U＝IR＝10安×22欧＝220伏
答：电热水器工作时两端的电压是220伏。
例题4 如图所示电路，R1的电阻为4欧,R2的电阻为6欧。当开关闭合时，电压表的读数为2.40伏。求：此时流过R1的电流为多大？
R1
R2
S
V
电压、电流和电阻的关系
电流、电压和电阻的关系
电阻不变：电流与电压成正比
电压不变：电流与电阻成反比
欧姆定律
内容：导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比
公式：I=U/R（注意单位）
