第二章 第六讲：透镜和视觉 同步一讲一练 —2020-2021学年浙教版七年级科学下册（含答案）

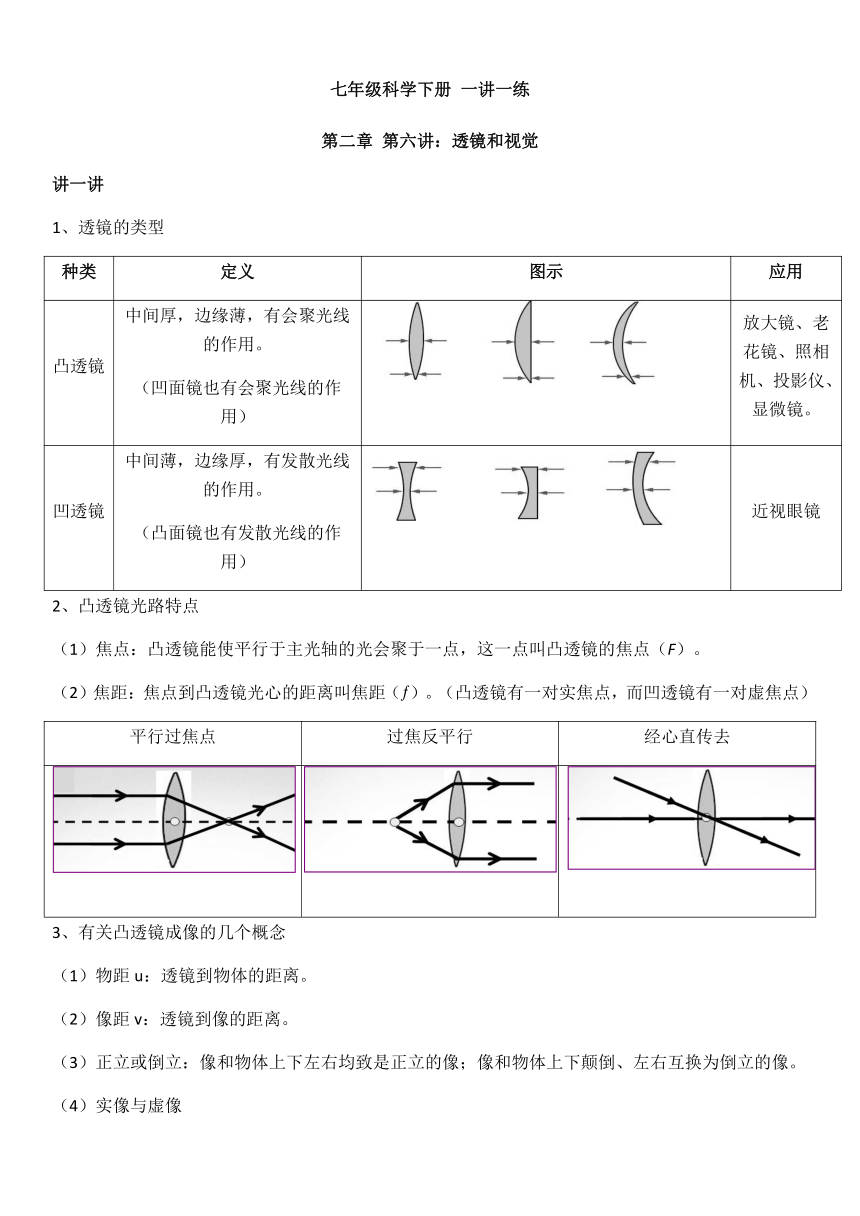

七年级科学下册 一讲一练
第二章 第六讲：透镜和视觉
讲一讲
1、透镜的类型
种类
定义
图示
应用
凸透镜
中间厚，边缘薄，有会聚光线的作用。
（凹面镜也有会聚光线的作用）
43815-3175
放大镜、老花镜、照相机、投影仪、显微镜。
凹透镜
中间薄，边缘厚，有发散光线的作用。
（凸面镜也有发散光线的作用）
-40640-642620
近视眼镜
2、凸透镜光路特点
（1）焦点：凸透镜能使平行于主光轴的光会聚于一点，这一点叫凸透镜的焦点（F）。
（2）焦距：焦点到凸透镜光心的距离叫焦距（?）。（凸透镜有一对实焦点，而凹透镜有一对虚焦点）
平行过焦点
过焦反平行
经心直传去
17145-332740
21590-332740
22225-317500
3、有关凸透镜成像的几个概念
（1）物距u：透镜到物体的距离。
（2）像距v：透镜到像的距离。
（3）正立或倒立：像和物体上下左右均致是正立的像；像和物体上下颠倒、左右互换为倒立的像。

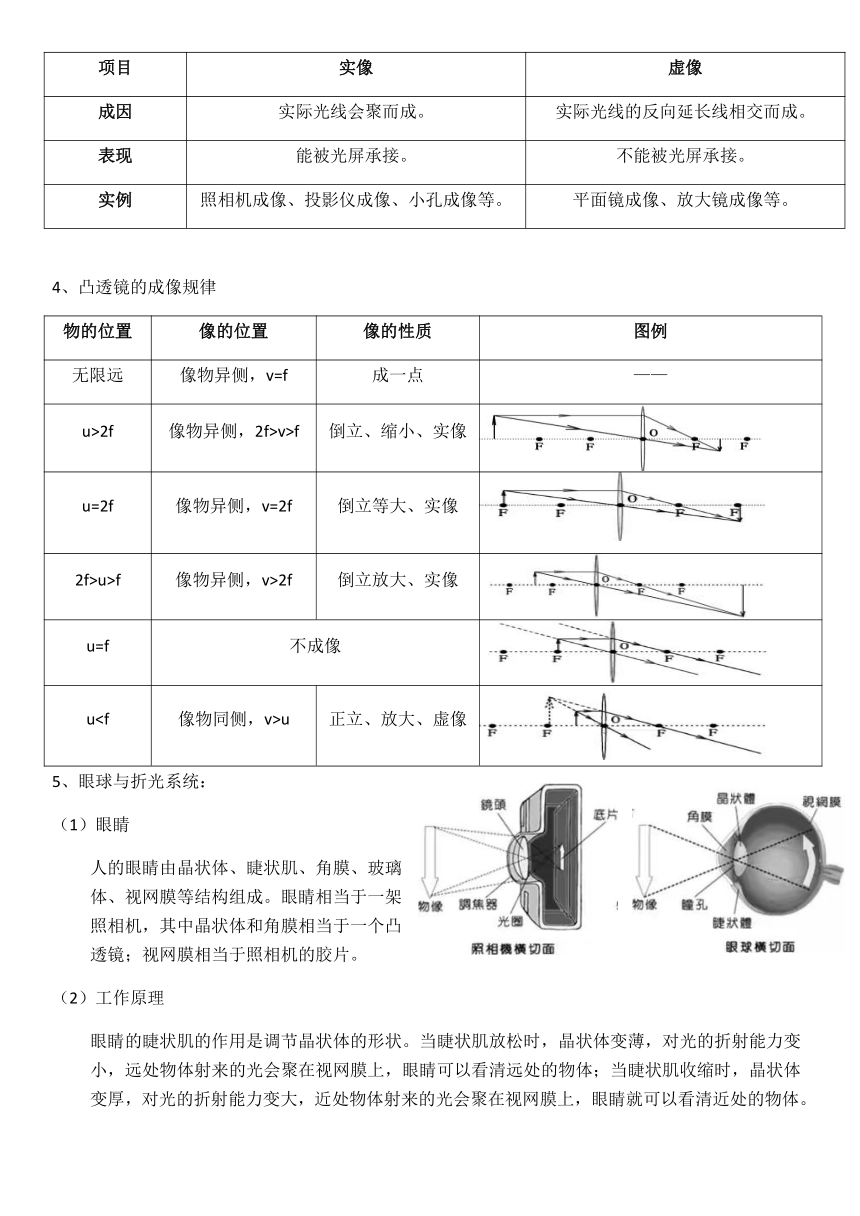

（4）实像与虚像
项目
实像
虚像
成因
实际光线会聚而成。
实际光线的反向延长线相交而成。
表现
能被光屏承接。
不能被光屏承接。
实例
照相机成像、投影仪成像、小孔成像等。
平面镜成像、放大镜成像等。
4、凸透镜的成像规律
物的位置
像的位置
像的性质
图例
无限远
像物异侧，v=f
成一点
——
u>2f
像物异侧，2f>v>f
倒立、缩小、实像
-2588895-11430
u=2f
像物异侧，v=2f
倒立等大、实像
-2626995-1270
2f>u>f
像物异侧，v>2f
倒立放大、实像
-2626995-12065
u=f
不成像
-2646045-11430
u像物同侧，v>u
正立、放大、虚像
-266509548895
322135515049551028601320805、眼球与折光系统：
（1）眼睛
人的眼睛由晶状体、睫状肌、角膜、玻璃体、视网膜等结构组成。眼睛相当于一架照相机，其中晶状体和角膜相当于一个凸透镜；视网膜相当于照相机的胶片。

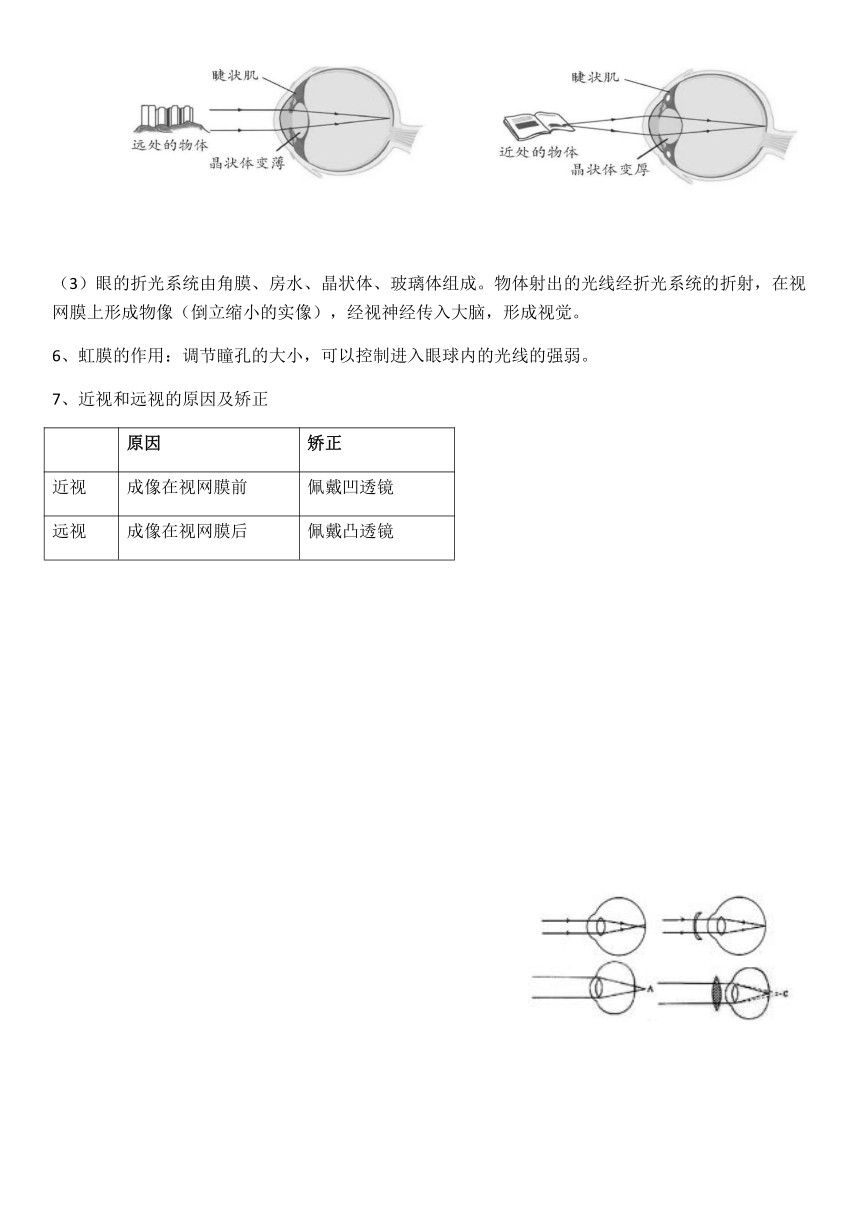

（2）工作原理
眼睛的睫状肌的作用是调节晶状体的形状。当睫状肌放松时，晶状体变薄，对光的折射能力变小，远处物体射来的光会聚在视网膜上，眼睛可以看清远处的物体；当睫状肌收缩时，晶状体变厚，对光的折射能力变大，近处物体射来的光会聚在视网膜上，眼睛就可以看清近处的物体。
63055547625384048066675
（3）眼的折光系统由角膜、房水、晶状体、玻璃体组成。物体射出的光线经折光系统的折射，在视网膜上形成物像（倒立缩小的实像），经视神经传入大脑，形成视觉。
6、虹膜的作用：调节瞳孔的大小，可以控制进入眼球内的光线的强弱。
418719073964807、近视和远视的原因及矫正
原因
矫正
近视
成像在视网膜前
佩戴凹透镜
远视
成像在视网膜后
佩戴凸透镜
练一练
1、为满足特殊人群的需求，有一种眼镜的镜片可以改变(如图甲)，它的改变是通过在透明的薄膜中注入或抽出光学液体来实现。图乙是某人看远处物体时的成像情况，此时该人的视力缺陷和矫正时对镜片的操作是(??? )
A.?近视眼，注入液体?????????B.?近视眼，抽出液体?????????C.?远视眼，注入液体?????????D.?远视眼，抽出液体
【考点】近视眼的成因与矫正办法
2、同学们用盛水的气球模拟眼球中的晶状体，来比较正常眼睛、近视眼睛和远视眼睛的焦距大小。他们将水球正对太阳，上下移动白纸，直到白纸上出现最小的亮点，估测亮点到水球侧端的距离d。正常水球做实验时，d约为8厘米；把水球挤压成如图乙所示后测得d为13厘米；把水球挤压成如图丙所示后测得d为5厘米。则以下判断正确的是(??? )
A.?乙模拟的是远视眼，实验可得远视眼的焦距比正常时大
B.?乙模拟的是近视眼，实验可得近视眼的焦距比正常时大
C.?丙模拟的是远视眼，实验可得远视眼的焦距比正常时小
D.?丙模拟的是近视眼，实验可得近视眼的焦距比正常时大
【考点】近视眼的成因与矫正办法，远视眼的成因与矫正办法
3、电影3D《2012》中，有四大末日预言，近视的同学也要戴3D眼镜观看，下图的四幅图，分别该同学表示近视眼成像情况和矫正做法的是 (??? )

A.?①④?????????????????????????????????????B.?①③?????????????????????????????????????C.?②④?????????????????????????????????????D.?②③
【考点】近视眼的成因与矫正办法
4、小明同学在“探究凸透镜成像规律”的实验中，将凸透镜如图所示时，恰能在光屏上成一个清晰的像。下列说法正确的是（??? )

A.?此时光屏上成的是倒立、放大的实像??????????????????B.?蜡烛越烧越短，光屏上的像向下移动
C.?将蜡烛和光屏的位置互换，光屏上不能成像???????D.?蜡烛靠近凸透镜，光屏向左移动才能成清晰的像
【考点】凸透镜成像规律及其探究实验

5、“停课不停学”，小金拍照上传的作业图片总是一头大、一头小，一侧亮、一侧暗，如图。下列说法正确的是（ ???）

A.?成像性质角度：大的一头是虚像，小的一头是实像
B.?成像大小角度：大的一头呈放大的像，小的一头呈缩小的像
C.?物距大小角度：大的一头离镜头近，小的一头离得远
D.?拍摄设备角度：把手机摄像头擦拭干净，拍出来就会一样亮
【考点】凸透镜成像规律及其探究实验

6、智能手机的普及和使用改变了人们的生活方式，但过度使用也会影响健康。

（1）青少年若长期用手机浏览文字、视频等相关信息，会使眼球的晶状体曲度过大，造成近视，图甲中可用来解释近视的成因的是________(填序号)。
（2）光刻机是制造手机芯片的核心设备之一，其工作原理如图乙所示。当将掩膜向上移动时，此时若在晶圆上仍能得到清晰的像，晶圆应向图乙中的________的方向移动(填字母)。
?
【考点】凸透镜成像规律及其探究实验，近视眼的成因与矫正办法
7、某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象(v表示像到凸透镜的距离，u表示物体到凸透镜的距离)，用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在________m以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将________(选填“变大”、“变小”、“先变小再变大”、“先变大再变小”)。
??
【考点】凸透镜成像规律及其探究实验
答案解析：
1、【解答】根据乙图可知，光线的交点在视网膜前面，即成像在视网膜前面，那么为近视眼。如果要使光线的交点后移到视网膜上，就要使光线发散。由于凸透镜的凸度越大，对光线的会聚能力越强，因此此时需要减小镜片的凸度，即向外抽出液体，故B正确，而A、C、D错误。
故选B。
2、【解答】白纸上出现的亮点就是水透镜的焦点，而亮点到水球侧端的距离d就是焦距，因此正常水球的焦距是8cm，相当于正常眼睛。图乙的焦距13cm>8cm，说明这时水球的凸度比正常水球小，相当于晶状体偏薄，模拟的是远视眼。图丙的焦距5cm<8cm，说明这时水球的凸度比正常水球大，相当于晶状体偏厚，模拟的是近视眼，故A正确，而B、C、D错误。
故选A。
3、【解答】近视眼的晶状体偏厚，对光线的会聚能力强，因此成像在视网膜前，因此①为近视眼；
要看清物体，必须使焦点后移到视网膜上，即让光线发散，应该用凹透镜矫正，因此③为近视眼的矫正。
故B正确，而A、C、D错误。
故选B。
4、【解答】A.因为像距大于物距，所以此时光屏上成的是倒立、放大的实像，故A正确；
B.蜡烛越烧越短，相当于火焰向下移动，那么光屏上的像向上移动，故B错误；
C.将蜡烛和光屏的位置互换，光屏上仍成像，只是成的是缩小的实像，故C错误；
D.蜡烛靠近凸透镜，根据“物近像远大”的规律可知，光屏向右移动才能成清晰的像，故D错误。
故选A。
5、【解答】A.无论大的一头，还是小的一头，它们通过照相机成的都是实像，故A错误；
B.无论大的一头，还是小的一头，它们通过照相机成的都是倒立、缩小的像，故B错误；
C.根据“物近像远大，物远像近小”的规律可知，离镜头近的物距小，则像距大像也大；离镜头远的物距大，则像距小像也小，故C正确；
D.如果作业本本身亮度不够，即使将摄像头擦得再干净，拍出来的照片也是暗的，故D错误。
故选C。
6、【解答】（1）近视眼的晶状体曲度过大，成像在视网膜前面，因此图甲中可以用来解释近视的成因的是②；
（2）根据乙图可知，掩膜相当于物体，晶圆相当于光屏，如果掩膜向上移动，那么相当于物距增大，根据“物远像近小”的规律可知，像距减小，即晶圆向图乙中的a方向移动。
7、【答案】 0.05；变小
【解答】（1）根据图像可知，当物距为10cm时，像距也是10cm；根据u=v=2f可知，凸透镜的焦距是5cm，因此用该凸透镜作放大镜使用时，被观察的物体到透镜的距离应该小于焦距5cm，即在0.05m以内；
（2）把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，由于u>f，所以凸透镜成实像。根据“物远像近小”的规律可知，因为物距增大，所以像的大小变小，像距变小。
