中小学教育资源及组卷应用平台

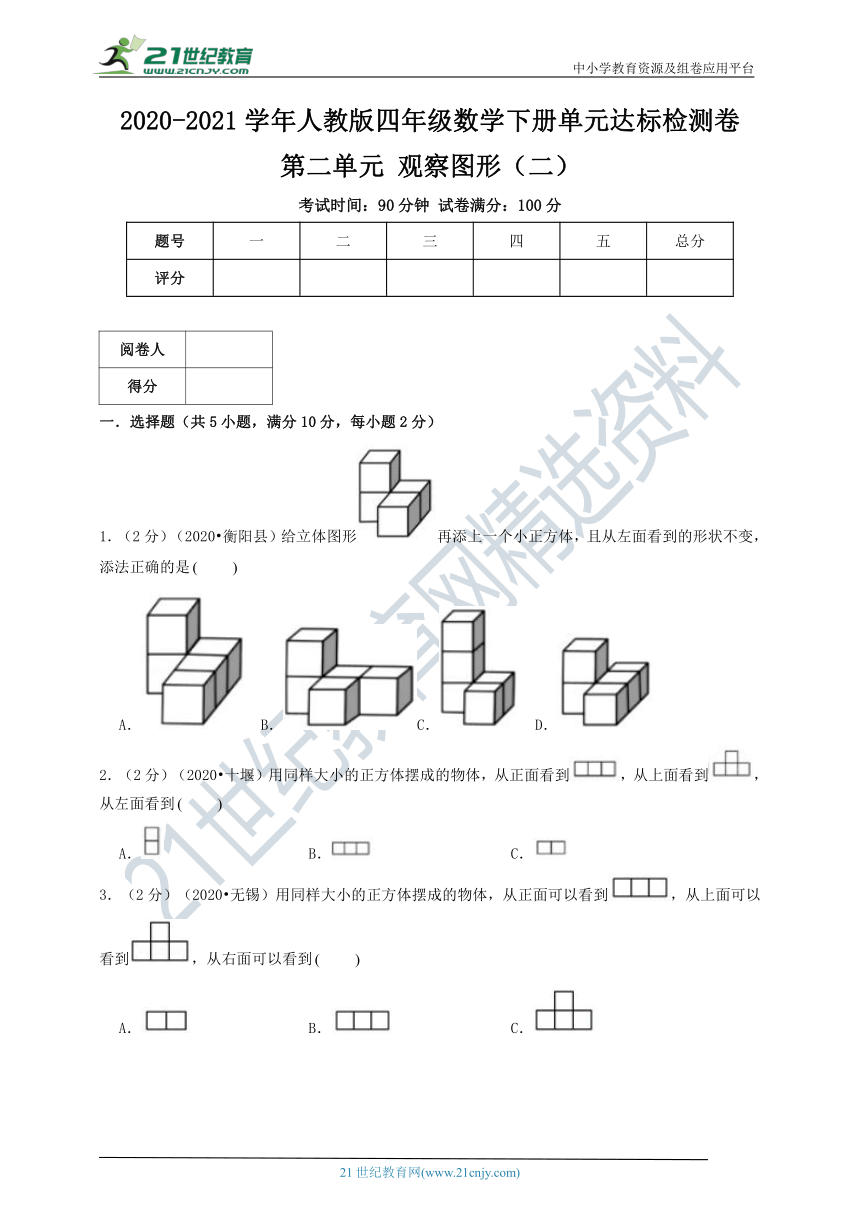

2020-2021学年人教版四年级数学下册单元达标检测卷
第二单元
观察图形（二）
考试时间：90分钟
试卷满分：100分
题号
一
二
三
四
五
总分
评分
?
?
?
?
?
?
阅卷人
???
得分
???
一．选择题（共5小题，满分10分，每小题2分）
1．（2分）（2020?衡阳县）给立体图形再添上一个小正方体，且从左面看到的形状不变，添法正确的是
A．
B．
C．
D．
2．（2分）（2020?十堰）用同样大小的正方体摆成的物体，从正面看到，从上面看到，从左面看到
A．
B．
C．
3．（2分）（2020?无锡）用同样大小的正方体摆成的物体，从正面可以看到，从上面可以看到，从右面可以看到
A．
B．
C．

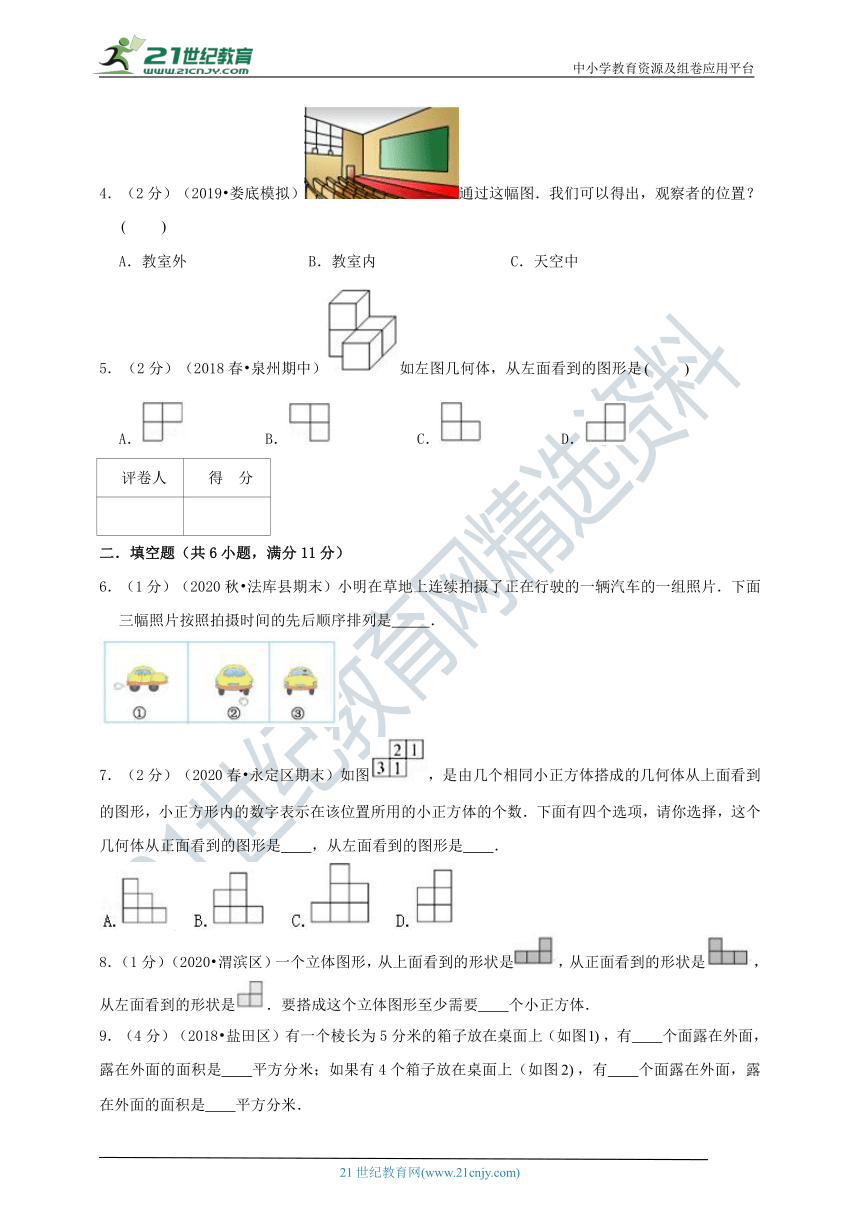

4．（2分）（2019?娄底模拟）通过这幅图．我们可以得出，观察者的位置？
A．教室外
B．教室内
C．天空中
5．（2分）（2018春?泉州期中）如左图几何体，从左面看到的图形是
A．
B．
C．
D．
评卷人
得
分
二．填空题（共6小题，满分11分）
6．（1分）（2020秋?法库县期末）小明在草地上连续拍摄了正在行驶的一辆汽车的一组照片．下面三幅照片按照拍摄时间的先后顺序排列是
．
7．（2分）（2020春?永定区期末）如图，是由几个相同小正方体搭成的几何体从上面看到的图形，小正方形内的数字表示在该位置所用的小正方体的个数．下面有四个选项，请你选择，这个几何体从正面看到的图形是 ，从左面看到的图形是 ．
8．（1分）（2020?渭滨区）一个立体图形，从上面看到的形状是，从正面看到的形状是，从左面看到的形状是．要搭成这个立体图形至少需要 个小正方体．
9．（4分）（2018?盐田区）有一个棱长为5分米的箱子放在桌面上（如图，有 个面露在外面，露在外面的面积是 平方分米；如果有4个箱子放在桌面上（如图，有 个面露在外面，露在外面的面积是 平方分米．
10．（2分）（2016秋?毕节市期中）从
面和
面看到的图形相同．
11．（1分）小泽在正面看到的是，它可能是下面的
．
．
．
．
．
评卷人
得
分
三．判断题（共7小题，满分14分，每小题2分）
12．（2分）（2019秋?永城市期中）晚上路人离路灯越近，他的影子就越短． （判断对错）
13．（2分）（2019春?成武县期中）若两个立体图形从正面和左面看到的图形相同，则这两个立体图形形状一定相同． （判断对错）
14．（2分）（2019?江西模拟）把长方体物体放在桌面上，无论从哪个方位看，最多只能看到3个面． （判断对错）
15．（2分）（2020秋?广东期末）一个物体一次最多可看到3个面，最少1个面．
．（判断对错）
16．（2分）（2018秋?兴化市月考）观察
，从上面看到的图形是
．
（判断对错）
17．（2分）（2017秋?如东县期末）同一个物体从不同的角度观察到的形状一定不同．
（判断对错）
18．（2分）一个同学从正面、左面、后面观察到的房子如图．下面说法正确的画“”，错误的画“”．
（1）这座房子有三扇窗户和一扇门． （判断对错）
（2）这座房子的窗户都在它的正面． （判断对错）
（3）这座房子后边有一扇窗户． （判断对错）
评卷人
得
分
四．操作题（共8小题，满分36分）
19．（3分）（2019秋?中山区期末）画出立体图形从三个面看到的形状．
20．（3分）（2019秋?长垣县期末）从不同方向看下面的物体，分别是什么样子？在方格纸上画一画．
21．（3分）（2019春?临朐县期末）下面的小动物各看到了哪幅图，连一连．
22．（3分）（2018春?安溪县期中）画出如图物体从前面、左面和上面看到的图形．
23．（6分）（2018春?新罗区期末）观察左图，写出如图所示的三个图形分别是从左图物体的哪个方向看到的．
24．（6分）（2018春?隆化县校级期中）下面的物体分别从正面、侧面、上面看到的形状分别是什么？请你在方格纸上画出来．
25．（6分）（2019春?罗平县校级期中）画出下列图形从前面、上面、左面看到的形状．
26．（6分）（2017秋?如东县期末）分别画出从正面、上面、侧面观察下面物体时看到的形状．
正面看到的形状是：
上面看到的形状是：
侧面看到的形状是：
评卷人
得
分
五．解答题（共6小题，满分29分）
27．（4分）（2020春?丰城市月考）下面的物体各是由几个正方体摆成的？
28．（4分）（2019春?西塞山区期末）（1）
（2）
29．（5分）（2018春?富源县校级期中）请把对应的序号填在横线上．
（1）从上面看是的有
（2）从前面看是的有
（3）从左面或右面看是的有
．
30．（5分）（2018秋?扬州期中）用4个同样大的正方体摆成右边的样子．从前面、右面和上面分别看一看，再在方格纸上画出看到的图形．
31．（5分）（2015秋?扬中市校级期末）在方格纸上画出从正面、上面、左面看到的立体图形的形状．
32．（6分）（2015春?八步区校级期中）动手操作
参考答案与试题解析
一．选择题（共5小题，满分10分，每小题2分）
1．【分析】先画出原来的立体图形的左视图，然后画出每个选项的左视图，进行比较，做出选择即可．
【解答】解：原来的立体图形的左视图为：
：从左面看，可以看到3行，2层，第二层只有一个小正方形，左对齐，，故不符合题意；
：从左面看，可以看到2行，2层，第二层只有一个小正方形，左对齐，，故符合题意；
：从左面看，可以看到2行，3层，第二、三层只有一个小正方形，左对齐，，故不符合题意；
：从左面看，可以看到3行，2层，第二层只有一个小正方形，居中对齐，，故不符合题意．
故选：。
2．【分析】由从正面、上面看到的图形可知，这个物体由4个相同的小正方体组成，这4个小正方体只有一层，分前、后两排，前排3个，后排居中1个．这个物体从左面能看到一行2个正方形．
【解答】解：根据从正面可以看到，从上面可以看到，这个物体的形状如下：
这个物体从左面看到的图形是．
故选：。
3．【分析】由从正面、上面看到的图形可知，这个物体由4个相同的小正方体组成，这4个小正方体只有一层，分前、后两排，前排3个，后排居中1个．这个物体从右面能看到一行2个正方形．
【解答】解：根据从正面可以看到，从上面可以看到，这个物体的形状如下：
这个物体从右面看到的图形是．
故选：。
4．【分析】观察图形可知，观察者看到的是教室的前半部分，所以他的位置是在教室内．
【解答】解：根据题干分析可得：观察者的位置是在教室内．
故选：．
5．【分析】结合几何体的形状，找到从左面看到的图形即可．
【解答】解：从左面看时，可知左视图左边是2竖列，右边是1竖列（右边1竖列在下面）．
故选：．
二．填空题（共6小题，满分11分）
6．【分析】根据题干分析可得，小明先拍到的是汽车的前面，然后是汽车的侧面，最后是汽车经过摄影师离去的后面；据此即可标出．
【解答】解：观察图形可知，汽车进入镜头的先后顺序应是③①②．
故答案为：③①②．
7．【分析】根据题干，可得这个图形如图所示：所以从正面看到的图形是3层：下层是3个正方形，中间一层是2个正方形靠左边，上层1个正方形靠左边，是图形；从左面看到的图形是3层：下面2层都是2个正方形，上层1个正方形靠左边，是图形；据此即可解答问题。
【解答】解：根据题干分析可得：这个几何体从正面看到的图形是，从左面看到的图形是。
故答案为：；。
8．【分析】根据从上面、正面、左面看到的形状，要搭这个立体图形最少需要5个相同的小正方体．这5个小正方体分上、下两层，前、两排．下层前排3个，后排1个，右齐；层中有1个，与下层前排左齐．
【解答】解：
9．【分析】图1，这个正方体箱子放在桌面上，下面一个面被桌面盖住，还剩下5个面；每个面的面积是平方分米，再乘5就是露在外面的面积．图2，下面两个露出的正方体每个有4个面露在外面，下面被上面一个盖住的正方体有2个面露在外面，最上面的一个正方体5个面露在外面，这样一共有（个面露在外面；再用每个的面积乘15就是露在外面的面积．
【解答】解：如图
有一个棱长为5分米的箱子放在桌面上（如图，有
5个面露在外面，露在外面的面积是（平方分米）；
如果有4个箱子放在桌面上（如图，有
15个面露在外面，露在外面的面积是（平方分米）．
故答案为：5，125，15，375．
10．【分析】从正面看视图为：3列，右边2列，每列两个小正方形，左面一列一个小正方形靠下；从左面看：一列两个小正方形；从右边看：一列两个小正方形，据此解答．
【解答】解：根据分析，从左面看：一列两个小正方形；从右边看：一列两个小正方形，
所以，从左面和右面看到的图形相同．
故答案为：左；右．
11．【分析】要求的是在正面看到的是一行三个正方形，所以逐项分析只要是从正面看到的是的图形即可．
【解答】解：图：从正面看，看到的是：，不符合题意；
图、、、：从正面看到的都是，都符合题意．
故选：，，，．
三．判断题（共7小题，满分14分，每小题2分）
12．【分析】在路灯光源的端点，过人头顶作射线，射线与地的交点到人脚跟处为人的影子，人离光源越远，射线与人身之间的夹角越大，影子越长，反之，影子越短．
【解答】解：如图
晚上路人离路灯越近，他的影子就越短
原题说法正确．
故答案为：．
13．【分析】若两个立体图形从正面、左面和上面看到的图形相同，则这两个立体图形形状可能相同，单从正面、左面看到的形状相同，这两个立体图形形状不一定相同．
【解答】解：如图
左、右两个立体图形从正面、左面看到的形状相同，都是
左、右两个立体图形的形状却不同
原题说法错误．
故答案为：．
14．【分析】把一个正方体物体放在桌面上，从它的一个面积看，只能看到1个面；从它的一条棱看，能看到它的2个面；从它的一个顶点看能看到它的3个面．即把长方体物体放在桌面上，无论从哪个方位看，最少能看到一个面，最多只能看到3个面．
【解答】解：把长方体物体放在桌面上，无论从哪个方位看，最少能看到1个面，最多只能看到3个面
原题说法正确．
故答案为：．
15．【分析】一个形状规则的物体，如长方体，从它的一个面只看到它的一个面；从它的一条棱看，能看到2个面；从它的一顶点看，能看到3个面，即一个物体一次最多可看到3个面，最少1个面．
【解答】解：一个物体，如一个长方形，从它的一个面只看到它的一个面；从它的一条棱看，能看到2个面；从它的一顶点看，能看到3个面，即一个物体一次最多可看到3个面，最少1个面．
故答案为：．
16．【分析】根据观察物体的方法可得，从上面看到的图形是一行3个正方形，据此判断即可．
【解答】解：从上面看到的图形是一行3个正方形，所以原题说法正确．
故答案为：．
17．【分析】一个长方体物体，不同的角度看，看到的形状可能是不同长方形（也可能是正方形），或看到的面数不同；一个圆锥从不同的角度看，看到的形状可以是圆或等腰三角形；一个球体，从任何角度看，看到的形状都是圆．
【解答】解：同一个物体从不同的角度观察到的形状可能相同（如球体），也可能不相同（如圆锥体），因此，原题的说法是错误的．
故答案为：．
18．【分析】从不同的方向观察物体，由于角度不同，所以观察到的物体的形状也不同．根据观察知：第一幅图是从正面观察到的有一个门，一个窗子；第二幅图是从侧面观察到的没有窗子，第三幅图是从后面观察到的有一个窗子．
【解答】解：（1）这座房子有2个窗户，1个门．
所以题干说法错误．
（2）这座房子的窗户都在屋子的正面和背面．
所以题干说法错误．
（3）这座房子后边有一扇窗户．
所以题干说法正确．
故答案为：，，．
四．操作题（共8小题，满分36分）
19．【分析】这个立体图形由5个相同的小正方体组成．从正面能看到4个正方形，分两层，下层3个，上层居中1个；从上面能看到4个正方形，分两层，上层3个，下层1个，左齐；从左面能看到3个正方形，分两层，上层1个，下层2个，左齐．
【解答】解：
20．【分析】左边的立体图形由7个相同的小正方体构成．从前面能看到5个正方形，分三列，由左到右分别是3个、1个、1个；大右面看到的情况与从前面看到的相同；从上面能看到5个正方形，分三列，由左到右分别是1个、3个、1个．
【解答】解：从不同方向看下面的物体，分别是什么样子？在方格纸上画一画．
21．【分析】小鸟能看到房子的上面；小熊能看到有房门的一面；小猫只能看到房子的左侧面；据此连线即可。
【解答】解：
22．【分析】观察图形可知，从前面面看到的图形是3列，左边一列是2个正方形，中间一列是1个正方形在下面，右边一列是2个正方形；从上面看到的图形是1行，是3个正方形；从左面看到的图形是1列，是2个正方形，据此即可画图．
【解答】解：根据分析画图如下：
23．【分析】左图由7个相同的小正方体组成．从正面能看到4个正方形，分两行，下行3个，上行一个居中；从左面能看到3个正方形，分两行，上行1个，下行2个，右齐；从上面能看到6个正方形，分两行，每行3个，上、下对齐．
【解答】解：
24．【分析】（1）从正面看到的图形是2层：下层3个正方形，上层1个靠中间；从侧面看到的图形是一列2个正方形，从上面看到的图形是一行3个正方形；
（2）从正面看到的图形是两列：左边一列3个正方形，右边一列1个正方形靠下边；从侧面看到的图形是一列3个正方形；从上面看到的图形是一行2个正方形；
（3）从正面看到的图形是两列：右边一列3个正方形，左边一列2个正方形靠下边；从侧面看到的图形是一列3个正方形；从上面看到的图形是一行2个正方形，据此即可解答问题．
【解答】解：根据题干分析可得：
25．【分析】这个立体图形由6个相同的小正方体组成．从前面能看到5个正方形，分三行，上、中行各1个，下行3个，呈倒“”形；从左面能看到4个正方形，分两列，左列3个，右列一个，呈“”形；从上面能看到4个正方形，分两行，上行3个，下行1个，呈“”形．
【解答】解：画出下列图形从前面、上面、左面看到的形状：
26．【分析】这个立方体图形由两部分组成，左边由2个相同的小正方体组成，右边有同样的4个小正方体组成．从正面看，左部分是1个正方形，右部分是一行2个正方形；从上面看，左部分是一列2个正方形，右部分是两列正方形，每列2个，左列上面一个与右列下面一个成一行；从侧面看左边后面一个小正方体被右边前面的一个挡住，能看到一行4个正方形．
【解答】解：如图
正面看到的形状是：
上面看到的形状是：
侧面看到的形状是：
故答案为：，，．
五．解答题（共6小题，满分29分）
27．【分析】数图中的正方体是要一层一层的数，图中遮挡的部分就是上面能看到的正方体的个数，据此可解答．
【解答】解（1）第一层3个，第二层1个，共4个；
（3）第一层4个，第二层1个，共5个；
（3）直接数出4个；
（4）第一层4个，第二层1个，共5个；
28．【分析】几何体从不同方位看到的形状不同，
（1）所给几何体从上面看，并排3个小正方形；从左面看一列3个小正方形；从正面看分三列：左面1列1个小正方形，第二列2个小正方形，第三列3个小正方形，下齐．
（2）所给几何体从上面看一排4个小正方形；从左面看一列3个小正方形；从正面看分4列：第一列2个小正方形，第二列1个小正方形，第三列3个小正方形；第四列2个小正方形．据此解答．
【解答】解：如图：
（1）
（2）
29．【分析】从不同的方向观察立体图形时，因观察的方向不同，观察到物体的形状也就不同．
【解答】解：（1）从上面看是的有①②④⑤；
（2）从前面看是的有①⑥；
（3）从左面或右面看是的有②④⑤．
故答案为：①②④⑤；①⑥；②④⑤．
30．【分析】从前面看到的图形是两列：左边一列3个正方形，右边一列1个靠下边；从上面看到的图形是一行2个正方形；从右面看到的图形是一列3个正方形．
【解答】解：根据题干分析可得：
31．【分析】观察图象可知，从正面看到的图形是2层：下层3个小正方形，上层1个靠中间；从上面看到的图形是两行：前面一行3个小正方形，后面一行2个靠两边；从左面看到的图形是2层：下层2个小正方形，上层1个靠左边；据此即可解答问题．
【解答】解：根据题干分析可得：
32．【分析】根据图可知：从上面看到的物体形状是一行3个正方形；
从正面看到的物体形状是：上下两行，下面一行3个正方形，上面是2个正方形靠左；
从左面看到的物体形状是：一列2个正方形，由此解答即可．
【解答】解：
