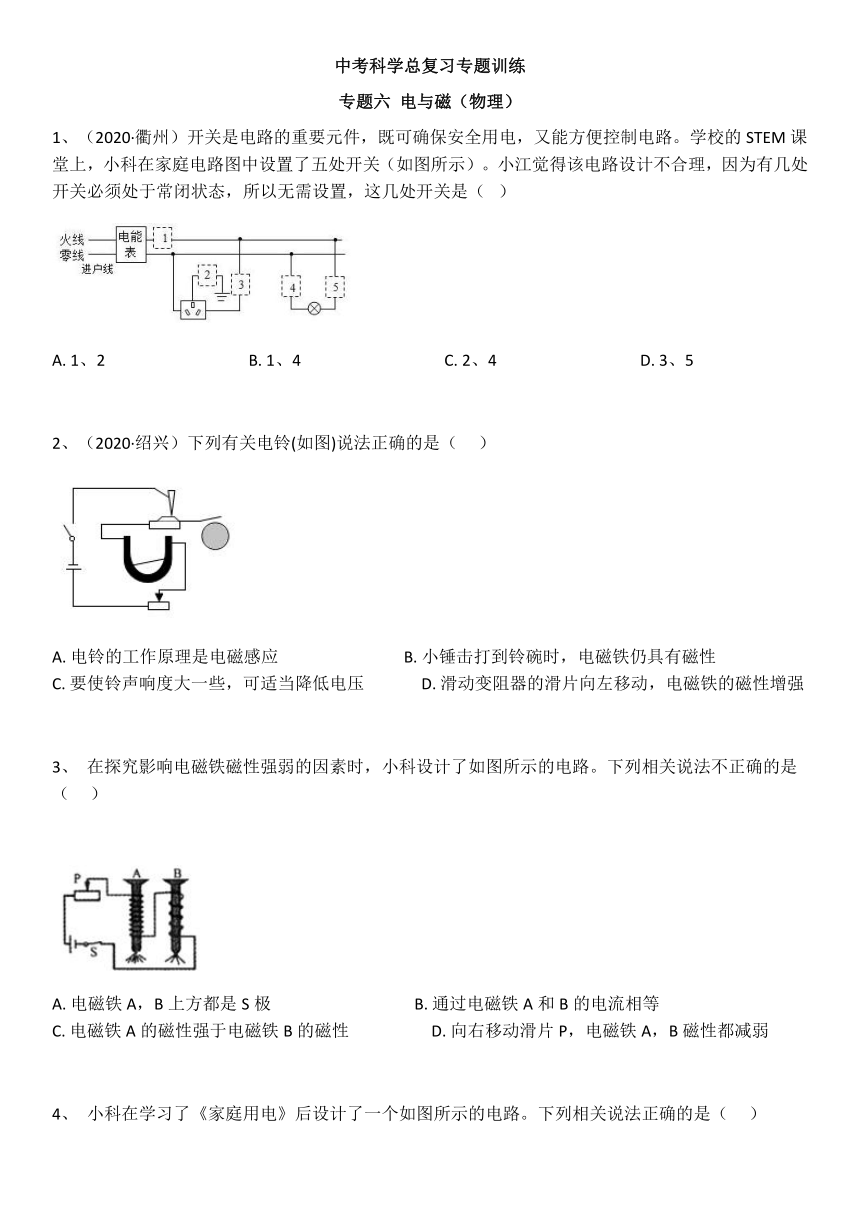

中考科学总复习专题训练
专题六 电与磁（物理）
1、（2020·衢州）开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（ ?）
A.?1、2????????????????????????????????????B.?1、4????????????????????????????????????C.?2、4????????????????????????????????????D.?3、5
2、（2020·绍兴）下列有关电铃(如图)说法正确的是（ ???）
A.?电铃的工作原理是电磁感应????????????????????????????????B.?小锤击打到铃碗时，电磁铁仍具有磁性
C.?要使铃声响度大一些，可适当降低电压??????????????D.?滑动变阻器的滑片向左移动，电磁铁的磁性增强
在探究影响电磁铁磁性强弱的因素时，小科设计了如图所示的电路。下列相关说法不正确的是（??? ）
A.?电磁铁A，B上方都是S极????????????????????????????????????B.?通过电磁铁A和B的电流相等
C.?电磁铁A的磁性强于电磁铁B的磁性?????????????????????D.?向右移动滑片P，电磁铁A，B磁性都减弱
小科在学习了《家庭用电》后设计了一个如图所示的电路。下列相关说法正确的是（??? ）

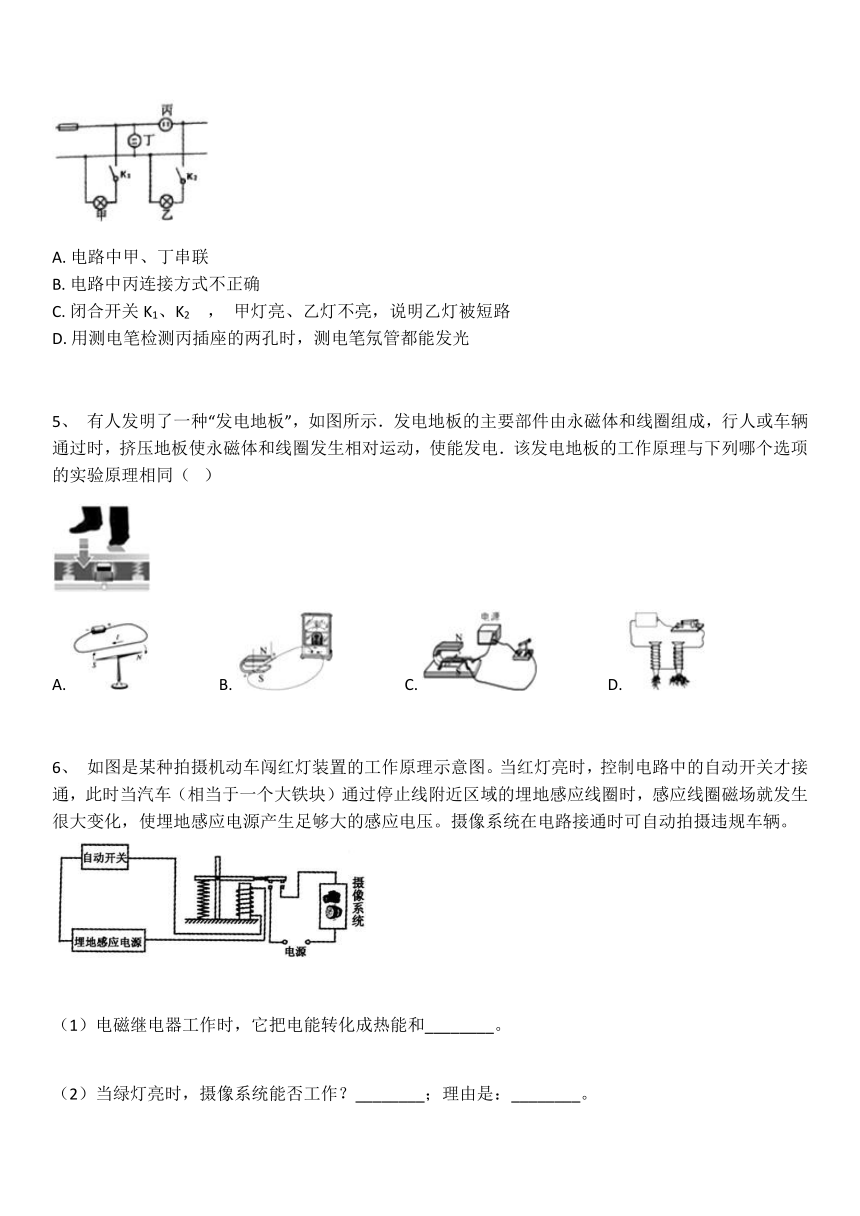

A.?电路中甲、丁串联
B.?电路中丙连接方式不正确
C.?闭合开关K1、K2 ， 甲灯亮、乙灯不亮，说明乙灯被短路
D.?用测电笔检测丙插座的两孔时，测电笔氖管都能发光
有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（? ）
A.???????????????????B.???????????????????C.???????????????????D.?
如图是某种拍摄机动车闯红灯装置的工作原理示意图。当红灯亮时，控制电路中的自动开关才接通，此时当汽车（相当于一个大铁块）通过停止线附近区域的埋地感应线圈时，感应线圈磁场就发生很大变化，使埋地感应电源产生足够大的感应电压。摄像系统在电路接通时可自动拍摄违规车辆。
（1）电磁继电器工作时，它把电能转化成热能和________。
（2）当绿灯亮时，摄像系统能否工作？________；理由是：________。

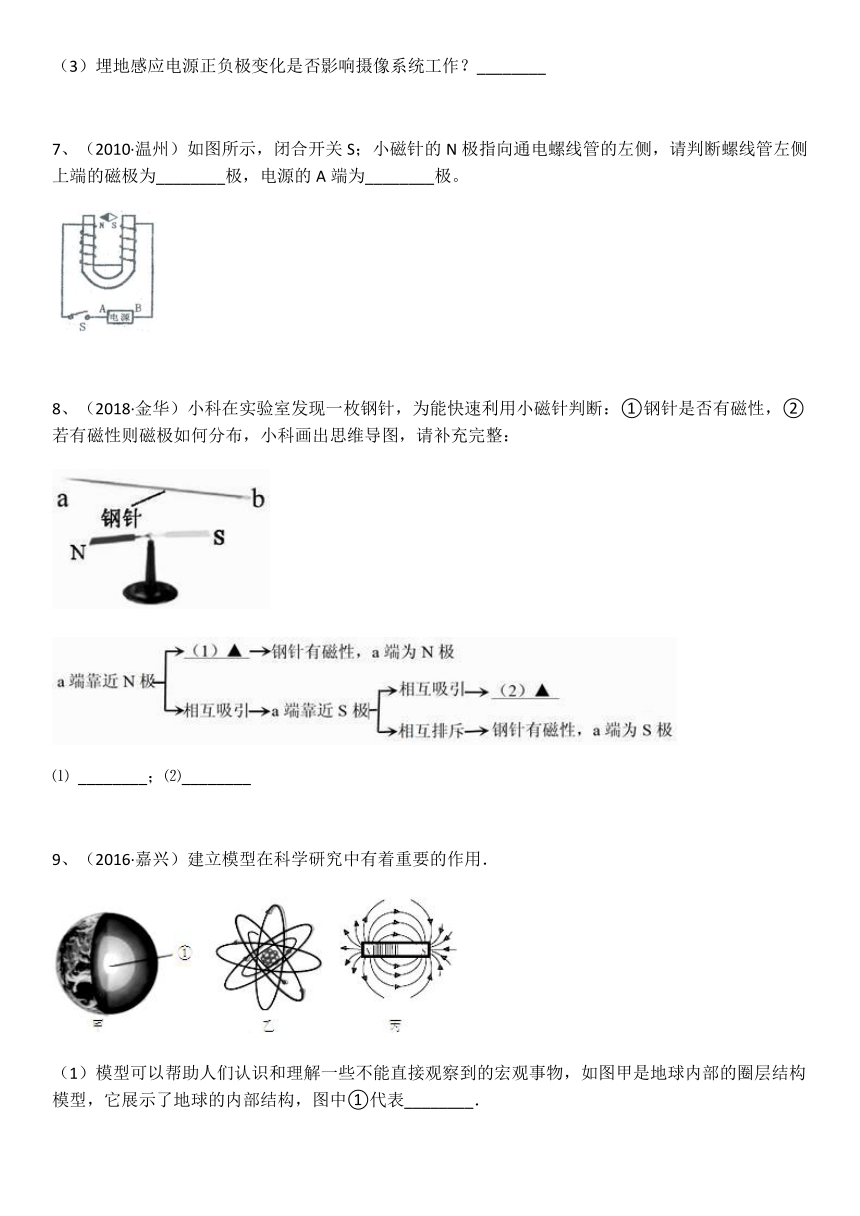

（3）埋地感应电源正负极变化是否影响摄像系统工作？________
7、（2010·温州）如图所示，闭合开关S；小磁针的N极指向通电螺线管的左侧，请判断螺线管左侧上端的磁极为________极，电源的A端为________极。
8、（2018·金华）小科在实验室发现一枚钢针，为能快速利用小磁针判断：①钢针是否有磁性，②若有磁性则磁极如何分布，小科画出思维导图，请补充完整：
?
________；⑵________
9、（2016·嘉兴）建立模型在科学研究中有着重要的作用．
（1）模型可以帮助人们认识和理解一些不能直接观察到的宏观事物，如图甲是地球内部的圈层结构模型，它展示了地球的内部结构，图中①代表________．

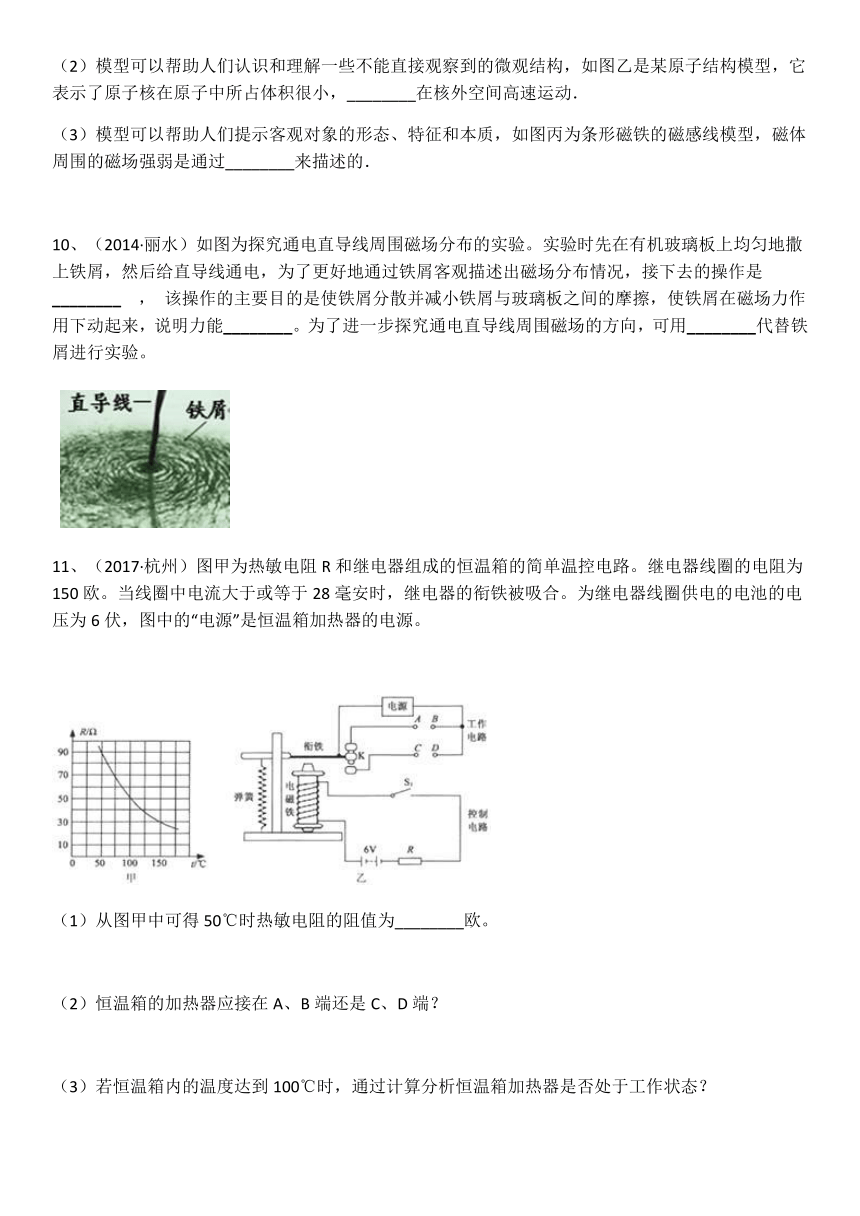

（2）模型可以帮助人们认识和理解一些不能直接观察到的微观结构，如图乙是某原子结构模型，它表示了原子核在原子中所占体积很小，________在核外空间高速运动．
（3）模型可以帮助人们提示客观对象的形态、特征和本质，如图丙为条形磁铁的磁感线模型，磁体周围的磁场强弱是通过________来描述的．
10、（2014·丽水）如图为探究通电直导线周围磁场分布的实验。实验时先在有机玻璃板上均匀地撒上铁屑，然后给直导线通电，为了更好地通过铁屑客观描述出磁场分布情况，接下去的操作是________ ， 该操作的主要目的是使铁屑分散并减小铁屑与玻璃板之间的摩擦，使铁屑在磁场力作用下动起来，说明力能________。为了进一步探究通电直导线周围磁场的方向，可用________代替铁屑进行实验。
11、（2017·杭州）图甲为热敏电阻R和继电器组成的恒温箱的简单温控电路。继电器线圈的电阻为150欧。当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合。为继电器线圈供电的电池的电压为6伏，图中的“电源”是恒温箱加热器的电源。
（1）从图甲中可得50℃时热敏电阻的阻值为________欧。
（2）恒温箱的加热器应接在A、B端还是C、D端？?
（3）若恒温箱内的温度达到100℃时，通过计算分析恒温箱加热器是否处于工作状态？

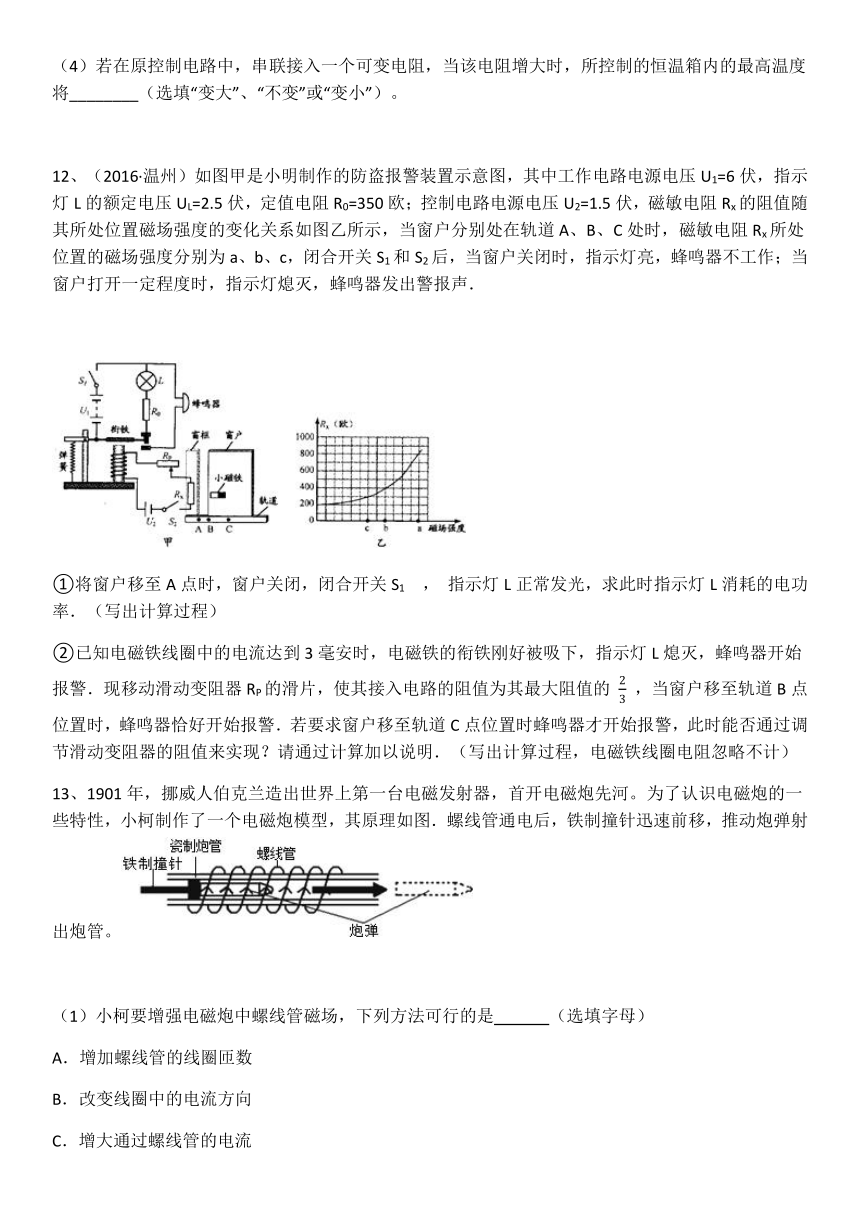

（4）若在原控制电路中，串联接入一个可变电阻，当该电阻增大时，所控制的恒温箱内的最高温度将________（选填“变大”、“不变”或“变小”）。
12、（2016·温州）如图甲是小明制作的防盗报警装置示意图，其中工作电路电源电压U1=6伏，指示灯L的额定电压UL=2.5伏，定值电阻R0=350欧；控制电路电源电压U2=1.5伏，磁敏电阻Rx的阻值随其所处位置磁场强度的变化关系如图乙所示，当窗户分别处在轨道A、B、C处时，磁敏电阻Rx所处位置的磁场强度分别为a、b、c，闭合开关S1和S2后，当窗户关闭时，指示灯亮，蜂鸣器不工作；当窗户打开一定程度时，指示灯熄灭，蜂鸣器发出警报声．
①将窗户移至A点时，窗户关闭，闭合开关S1 ， 指示灯L正常发光，求此时指示灯L消耗的电功率．（写出计算过程）
②已知电磁铁线圈中的电流达到3毫安时，电磁铁的衔铁刚好被吸下，指示灯L熄灭，蜂鸣器开始报警．现移动滑动变阻器RP的滑片，使其接入电路的阻值为其最大阻值的 23 ，当窗户移至轨道B点位置时，蜂鸣器恰好开始报警．若要求窗户移至轨道C点位置时蜂鸣器才开始报警，此时能否通过调节滑动变阻器的阻值来实现？请通过计算加以说明．（写出计算过程，电磁铁线圈电阻忽略不计）
13、1901年，挪威人伯克兰造出世界上第一台电磁发射器，首开电磁炮先河。为了认识电磁炮的一些特性，小柯制作了一个电磁炮模型，其原理如图．螺线管通电后，铁制撞针迅速前移，推动炮弹射出炮管。
（1）小柯要增强电磁炮中螺线管磁场，下列方法可行的是 ? ?? （选填字母）
A．增加螺线管的线圈匝数
B．改变线圈中的电流方向
C．增大通过螺线管的电流
（2）炮弹的动能影响它的威力。直接测量动能小柯遇到困难，所以，他通过测量同一炮弹的射程（炮弹出射点离落地点间的水平距离）来间接比较．此研究方法与下列 ?? （选填字母）实验所用方法相同。
（3）小柯测得的一项实验数据（取多次实验的平均值）如下表。
实验次数
第1次
第2次
第3次
第4次
第5次
撞针质量（克）
0.1
0.2
0.3
0.4
0.5
射??? 程（米）
0.48
0.54
0.81
0.46
0.41
小柯得出了“当其他条件相同的情况下，撞针质量为0.3克时电磁炮的射程最远”的结论。
小妍觉得这个结论还不可靠，建议再取不同质量的撞针进行实验．你认为选择撞针质量范围在? ?? ?? 克之间进行进一步实验比较合理。
14、（2020·温州模拟）下图是某型号的浴室自动防雾镜及简易工作电路图。防雾镜背面粘贴着发热的定值电阻R0 ， 其规格为“220V，110W”，利用R0加热使镜面无法起雾，便于观察。当S1闭合时为手动加热除雾模式。当S1断开时进入自动除雾模式，当浴室中湿度达到一定值时镜子起雾，R0自动加热除雾。
（1）其它条件相同时，镜子起雾与相对湿度(RH)有关，湿度越大，镜子越容易起雾。请你再提出一个会影响镜子起雾的因素：________。
（2）镜子起雾后，R0加热约30秒后，镜面会变得清晰。某几日小明在家里观察到浴室中雾气弥漫时，镜面却一直都清晰，没有出现有雾的现象。请结合上述电路，分析其可能的1个原因________。
（3）控制电路电源U1为6伏。已知湿度感应元件有两种型号，分别为Ra、Rb，它们的阻值随浴室内空气湿度变化如图丙。厂家用湿度感应元件，当空气湿度为60%时，电磁铁衔铁刚好被吸住，工作电路开始自动加热。现要换成Rb型号湿度感应元件，保持其它条件不变，仍要做到空气湿度为60%时，工作电路开始自动加热，则应如何对控制电路部分进行改造？________。(列举两条)
（4）防雾镜工作电路连接了一个滑动变阻器R'，当R'的滑片在最左端时，工作电路的功率为110W，移动滑片能使定值电阻R0的实际功率在最大功率的25%~100%之间变化，以满足不同季节使用。请通过计算求出R'的最大阻值。
15、（2020·台州）磁控防盗装置都装有干簧管(如图甲)，千簧管由两个软铁片和玻璃管组成，软铁片的触点在弹力的作用下处于断开状态。当磁体靠近干簧管时，软铁片触点状态会会发生变化。
把条形磁体分别成置在乙图中的Ⅰ、Ⅱ、Ⅲ三个位置时，触点的开合状态和软铁片的极性情况如下表。
磁体位置
竖直放置并靠近
竖直放置并靠近
Ⅰ
Ⅱ
Ⅲ
Ⅳ
触点状态
闭合
断开
闭合
？
软铁片的极性情况
/
（1）铁片被磁化后.铁片与条形磁体相邻两端的磁极极性关系是________。
（2）当条形磁体水平放置并靠近干簧管时(图乙Ⅳ位置)，干簧管触点状态为________。
（3）如图丙，门上磁控防盗装置内有一个紧直放置的干簧管，其内部简化电路如图丁、磁控防盗装置的工作原理是：夜间关上门，闭合开关S，启动防盗报警器、此时报警电铃不响；当盗贼打开门时，干簧管远离磁体，电铃响起。图丁虚线框中四种磁体摆放方式能满足工作要求的有________(选填图中的字母)。
材料一：1820年，丹麦物理学家奥斯特发现了通电导体周围存在磁场。
材料二：1825年，瑞士物理学家科拉顿做了如下实验：他将一个能反映微小变化的电流表，通过导线与螺旋线圈串联成闭合电路，并将螺旋线圈和电流表分别放置在两个相连的房间，如图。他将一个条形磁铁插入螺旋线圈内，同时跑到另一个房间里，观察电流表的指针是否偏转。进行多次实验，他都没有发现电流表指针发生偏转。
材料三：1831年，英国物理学家法拉第用闭合电路的一部分导体，在磁场里切割磁感线的时候，发现导体中产生电流，从而实现了剩用磁场获得电流的愿望。
（1）进行奥斯特实验时，在静止的小磁针上方，分别用图甲和乙两种方式放置一根导线。当导线通电时，小磁针发生明显偏转的是________(选填“甲”或“乙”)。
（2）科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于________的科学猜想。
（3）科拉顿的实验中，________(选填“已经”或“没有”)满足产生感应电流的条件。要使他能观察到电流表指针偏转，你提出的一种改进方法是________。
17、（2010·湖州）右图为一种椭球体磁铁，该磁铁磁性最强的部位在哪里呢?小明认为在磁铁的两端。为了验证自己的猜想，他做了如下的实验：
步骤1：将两个磁铁如甲图放置，手拿住上面的磁铁，将下面磁铁的两端分别接触上面磁铁的下端，下面磁铁均掉落。
步骤2：将两个磁铁如图乙放置，手拿住上面的磁铁，下面的磁铁不会掉落。
（1）根据小明的实验，可判断出小明的猜想是________(选填“正确”或“错误”)的。
（2）要确定该磁铁磁性最强的部位，你的实验方案是________。
答案解析：
1、【解答】根据图片可知，开关1、3、5都在火线上，为了用电安全，不使用时应该断开；而开关2接在地线上，开关5接在零线上，不会造成用电危险，为了保证用电器的正常工作，必须是常闭的，故C正确，而A、B、D错误。
故选C。
2、【解答】A、电铃的工作原理是电磁铁的原理；故A错误；
B、小锤击打铃碗时，电路断开，没有电流通过，所以电磁铁没有磁性；故B错误；
C、要使铃声响度大一些，即增大小锤到铃碗的距离，因此要增大电磁铁的磁性，可适当增大电压；故C错误；
D、由图可知，该电路是串联电路，当滑动变阻器的滑片向左移动时，电阻减小，所以电磁铁的磁性增强；故D正确；
故答案为：D。
3、【解答】A、根据安培定则判断电磁铁AB上极为N极，故A错误；
B、串联电路中电流处处相等，AB串联，因此电流相等，故B正确；
C、在电流大小和铁芯一定时，匝数越多，磁性越强，因此A的磁性较强，故C正确；
D、向右移动滑片P，接入电路电阻增大，电路电流减小，电磁铁A，B磁性都减弱，故D正确。
故选A
4、【解答】A、家用电器都是并联的，因此甲丁是并联的，故A错误；
B、丙插座要并接在火线和零线之间，故丙连接方式不正确，故B正确；
C、闭合开关K1、K2 ， 甲灯亮、乙灯不亮，说明丙断开，故C错误；
D、用测电笔检测丙插座的两孔时，左侧测电笔氖管能发光，右侧不行，故D错误。
故选B
5、【解答】解：A、该图是奥斯特实验，即通电导体周围存在磁场；不合题意；
B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；
C、该图是电动机的原理图，即通电导体在磁场中受力运动；不合题意；
D、该图是探究电磁铁磁性强弱与匝数的关系；不合题意．
故选B．
6、【解答】（1）电磁继电器工作时，它把电能转化为热能好机械能；
（2）当绿灯亮时，摄像系统不能工作，理由是：电磁铁与自动开关串联，一旦绿灯亮，自动开关断开，电磁铁中将不会有电流，摄像系统不工作；
（3）埋地感应电源正负极变化不影响摄像系统工作。
【答案】 （1）机械能
（2）不能；电磁铁与自动开关串联，一旦绿灯亮，自动开关断开，电磁铁中将不会有电流，摄像系统不工作
（3）不影响
7、【解答】（1）小磁针的左端为N极，根据“异名磁极相互吸引”可知，螺线管的左侧上端为S极，右侧上端为N极；
（2）用右手握住右侧的螺线管，大拇指指向上端，四指指尖向右，线圈上电流向右，因此电流是从右端流入螺线管的，那么B端肯定为正极，A端为负极。
【答案】 S（南）；负(“-”)西
8、【解答】（1）钢针有磁性且a端为N极，同名磁极相排斥；故答案为：相互排斥；
⑵靠近a端且a端相互吸引，磁针可能有磁性且靠近a端的为S极，也可能无磁性，因为磁铁能够吸引钢针；继续实验将a端靠近S极依然吸引，说明钢针无此行；故答案为：钢针没有磁性；
故答案为：（1）相互排斥；（2）钢针没有磁性。
9、【解答】解：（1）由图甲可知，地球的内部结构圈层由外到内依次是地壳、地幔、地核；故图中①代表地核．（2）根据α粒子散射实验，卢瑟福提出了原子行星模型理论，由图乙可以看出原子核的体积占原子的体积很小，
原子的全部正电荷和几乎全部质量都集中在原子核上，带负电的电子在原子核外饶核做圆周运动，他认为后来的研究表明原子核由带正电的质子与不带电的中子组成．（3）磁感线的疏密可以反映磁场的强弱，磁感线越密的地方，磁场越强，越疏的地方，磁场越弱；
故磁体周围的磁场强弱是通过磁感线的疏密程度来描述的．
故答案为：（1）地核；（2）电子；（3）磁感线的疏密程度．
10、【解答】（1）为探究通电直导线周围磁场分布的实验。实验时先在有机玻璃板上均匀地撒上铁屑，然后给直导线通电，为了更好地通过铁屑客观描述出磁场分布情况，接下去的操作是：轻敲有机玻璃板。
（2）该操作的主要目的是使铁屑分散并减小铁屑与玻璃板之间的摩擦，使铁屑在磁场力作用下动起来，说明力能改变物体的运动状态；
（3）为了进一步探究通电直导线周围磁场的方向，可用小磁针代替铁屑进行实验。
【答案】 轻敲有机玻璃板；改变物体的运动状态；小磁针
11、【解答】（1）分析图甲可知，50℃时热敏电阻的阻值为90Ω；
（2）A、B当温度较低的时候，热敏电阻的电阻较大，电路中的电流较小，此时继电器的衔铁与AB部分连接，此时是需要加热的，恒温箱内的加热器要工作，所以该把恒温箱内的加热器接在A、B 端；
（3）由图可知，100℃时，R=50Ω，控制电路电流I= UR总 =6V,150Ω＋50Ω= 6V150Ω+50Ω =0.03A=30mA，
∴恒温箱加热器处于不加热状态；
（4）据题意可知，“当线圈中电流大于或等于28毫安时，继电器的衔铁被吸合”即恒温箱会停止工作，故可知，若在控制电路中串联一个电阻后，电路电阻变大，同样情况下，使得电路电流变小，故控制电路达到28mA时所用的时间会更长，故可知，保温箱的加热时间会更长，故保温箱内的温度会更高。
故答案为：（1）90；（2）恒温箱的加热器应接在A、B端；（3）若恒温箱内的温度达到100℃时，通过计算分析恒温箱加热器不处于工作状态；（4）变大；
12、【答案】 解：①闭合开关S1 ， 灯泡和R0串联，灯泡正常发光，其两端的电压为UL=2.5V，R0两端的电压U0=U1﹣UL=6V﹣2.5V=3.5V，
电路中的电流I= U0R0 = 3.5V350Ω =0.01A，
灯泡的额定功率P=ULI=2.5V×0.01A=0.025W；
②由图象乙可知，窗户移至B点和C点时，磁敏电阻的电阻值分别为400Ω和300Ω，
由欧姆定律可得：
当窗户移至轨道B点位置时，蜂鸣器恰好开始报警，控制电路中的总电阻R= U2I' = 1.5V0.003A =500Ω，
此时滑动变阻器接入电路的阻值R滑=R﹣R磁B=500Ω﹣400Ω=100Ω，
此时滑动变阻器接入电路的阻值为其最大阻值的 23 ，所以滑动变阻器的最大阻值为150Ω，
当窗户移至轨道C点位置时，滑动变阻器接入电路的阻值应该为R滑′=R﹣R磁C=500Ω﹣300Ω=200Ω，但是滑动变阻器的最大阻值为150Ω，
所以若要求窗户移至轨道C点位置时蜂鸣器才开始报警，此时不能通过调节滑动变阻器的阻值来实现．
答：①此时指示灯L消耗的电功率0.025W；②不能通过调节滑动变阻器的阻值来实现．
13、【解答】（1）由题意可知，要想增强电磁炮弹中螺线管磁场，可以增加螺线管的线圈的匝数或增强螺线管线圈中电流，故应选AC。
（2）通过炮弹出射点离落地点间的水平距离来判断物体动能的大小；该实验方法是采用的转换法。
A、用刻度尺测量物体的长度应用的是直接测量法；
B、用量筒测量液体的体积也是直接测量法；
C、用压强计研究液体内部压强是通过U型管中两液面的高度差反映液体内部压强的大小，应用了转换法，故选C。
（3）为使探究结论完善一些，应多次实验找规律；影响炮弹射程的因素还有许多，需要进行多测实验进行探究，分析表中数据可知，撞针的质量在0.2g～0.4g之间电磁弹的射程较远，故应选择质量为0.2g～0.4g撞针来试验比较合理。
故答案为：（1）AC；（2）C；（3）0.2～0.4
14、【解答】（1） 其它条件相同时，镜子起雾与相对湿度(RH)有关，湿度越大，镜子越容易起雾。 当镜子温度较低时水蒸气易放热给镜子也易起雾，所以因素可以是镜子温度；
（2）由液化的条件可知，镜子不起雾的原因是镜子的温度比较高，R0对镜子加热。所以原因可能是： S1一直闭合R0在加热；(衔铁触头一直相碰；A断开或A拉力不足等；) ；
（3）由图可知当Ra更换成Rb时，湿度相同时湿度感应元件的电阻增大，控制电路总电阻增大，电流减小，磁性会减弱。此时要增大磁性的方法有： 增大U1；增加线圈匝数；增大铁芯；减小弹簧弹力；线圈远离支点等 ；
（4）由公式P=U2R可知，当电路中的R0两端的电压最小时，发热电阻R0的功率最小，此时滑动变阻器阻值最大，分到的电压最大。
R0=U?/P=(220V)?/110W=440Ω，
根据P实=U实?/R0 ， R0不变，P实变为0.25P(1/4)，则实际电压U实变为0.5U(1/2)，则U'=U实=110V，因此R'=R0=440Ω。
故答案为：（1）镜子温度? （2） S1一直闭合R0在加热；(衔铁触头一直相碰；A断开或A拉力不足等；) ? （3） 增大U1；增加线圈匝数；增大铁芯；减小弹簧弹力；线圈远离支点等 ? （4） 440Ω
15、【解答】（1）铁片被磁化后，铁片与磁铁吸引在一起，根据“异名磁极相互吸引”可知，铁片与条形磁体相邻两端的磁极极性关系是：互为异名磁极；
（2）当条形磁体水平放置并靠近干簧管时，靠近条形磁铁的N极这端的铁片被磁化成S极，而靠近磁铁的S极这端的铁片被磁化为N极，根据“异名磁极相互吸引”可知，干簧管的触点状态为闭合；
（3）根据上面的分析可知，当条形磁体与干簧管平行放置时，两个触点可以闭合，故D正确；当条形磁铁与干簧管垂直放置时，只有在两端时才能闭合，故A和C正确，B错误。
因此能够满足工作要求的有ACD。
【答案】 （1）互为异名磁极
（2）闭合
（3）ACD
16、【解答】（1）进行奥斯特实验时，在静止的小磁针上方，分别用图甲和乙两种方式放置一根导线。当导线通电时，小磁针发生明显偏转的是甲。
（2）科拉顿、法拉第等物理学家相继进行如材料所说的实验研究，是基于磁能产生电或者说磁生电的科学猜想。
（3）科拉顿的实验中，已经满足产生感应电流的条件。要使他能观察到电流表指针偏转，改进方法是：将电流表等器材置于同一房间。
?
【答案】 （1）甲
（2）磁能产生电或者说磁生电
（3）已经；将电流表等器材置于同一房间
17、【答案】 （1）错误
（2）用该磁铁吸引铁屑，吸引铁屑最多的部位就是磁性最强的部位
【解答】（1）如果椭球形磁铁的磁极在两端，那么在步骤1中下面的磁体就不会掉落，因此判断小明的猜想是错误的；
（2） 要确定该磁铁磁性最强的部位，我的实验方案是： 用该磁铁吸引铁屑，吸引铁屑最多的部位就是磁性最强的部位
