磁场对通电导线的作用力(第一课时)
一、安培力
通电导线在磁场中受到的作用力称为安培力,是为了纪念安培而命名的。
麦克斯韦把安培誉为“电学中的牛顿”。
安培
1775 ─ 1836
这个力的方向如何判断,
这个力的大小又跟哪些因素有关呢?

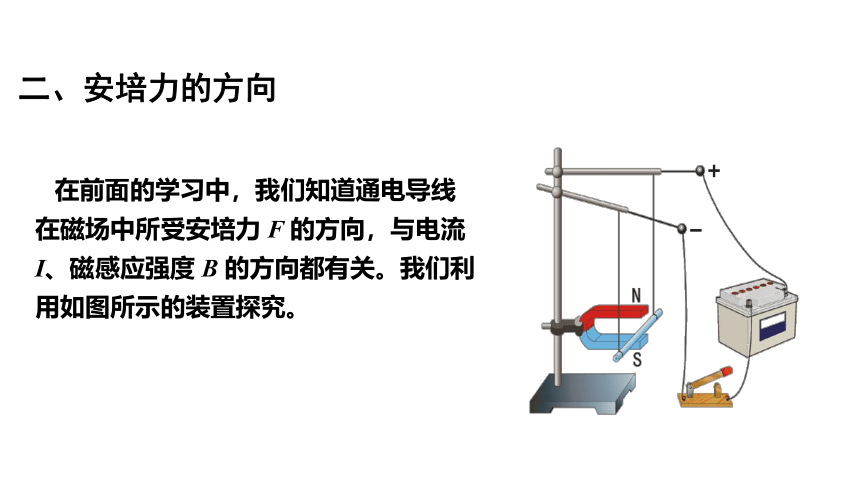

在前面的学习中,我们知道通电导线在磁场中所受安培力 F 的方向,与电流 I、磁感应强度 B 的方向都有关。我们利用如图所示的装置探究。
二、安培力的方向

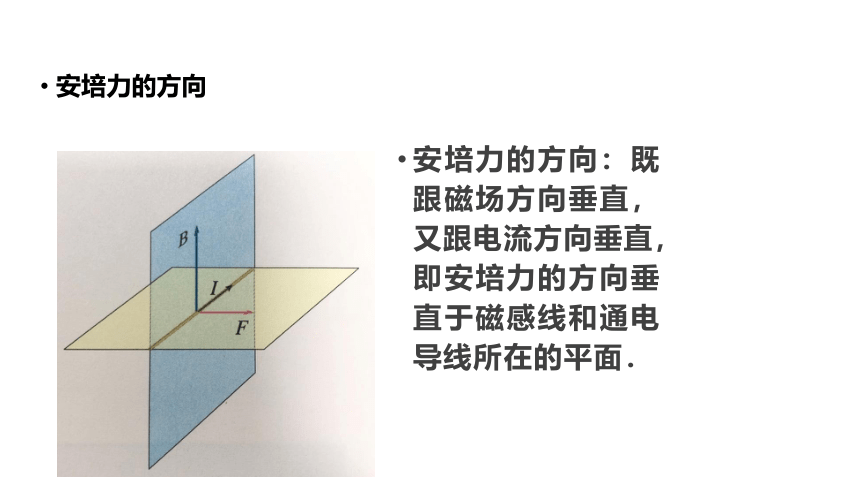

安培力的方向:既跟磁场方向垂直,又跟电流方向垂直,即安培力的方向垂直于磁感线和通电导线所在的平面.
安培力的方向

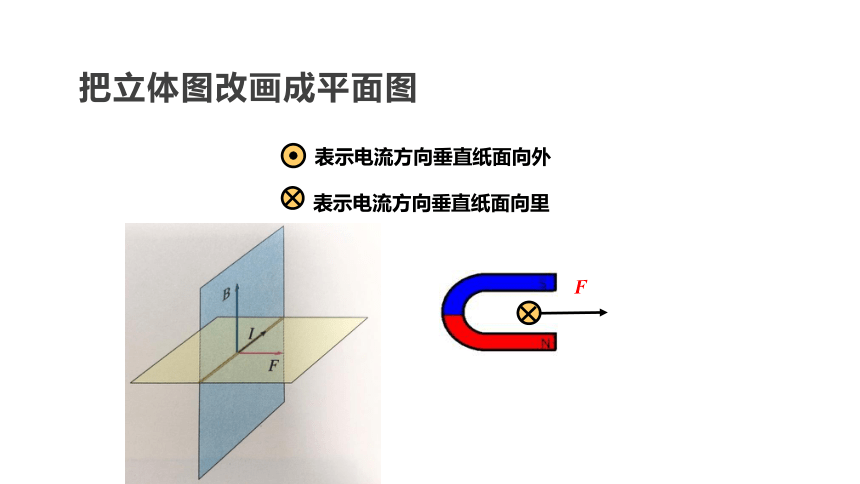

把立体图改画成平面图
表示电流方向垂直纸面向里
表示电流方向垂直纸面向外
F

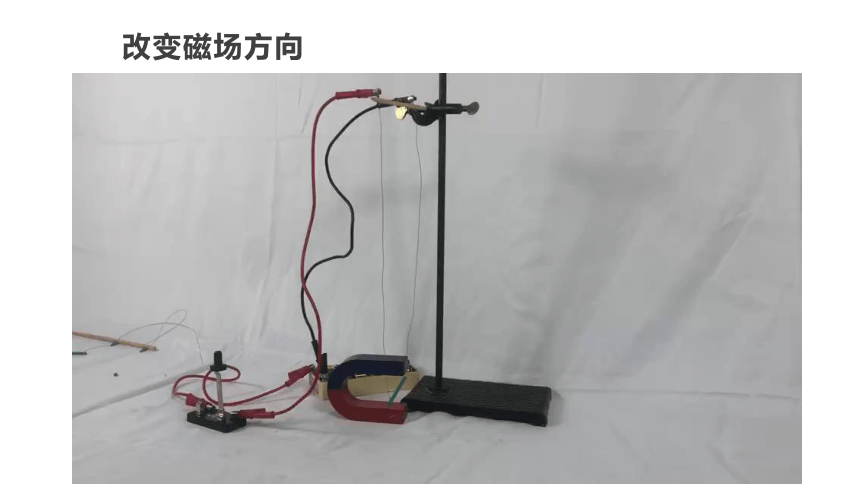

改变磁场方向
改变电流方向
再次改变磁场方向
次数
磁场方向
电流方向
安培力方向

4
3
1
2
向上
向下
垂直于纸面向外
垂直于纸面向里
垂直于纸面向里
水平
向右
水平
向左
水平
向右
水平
向左
F
F
F
F
垂直于纸面向外
安培力方向既与磁场方向垂直,也与电流方向垂直
实验现象
左手定则:
伸开左手,使拇指跟其余四个手指垂直,并且都跟手掌在一个平面内,把手放入磁场中,让磁感线垂直穿入手心,并使四指指向电流的方向,这时,拇指所指的方向就是通电导线在磁场中所受安培力的方向。
B
F
I

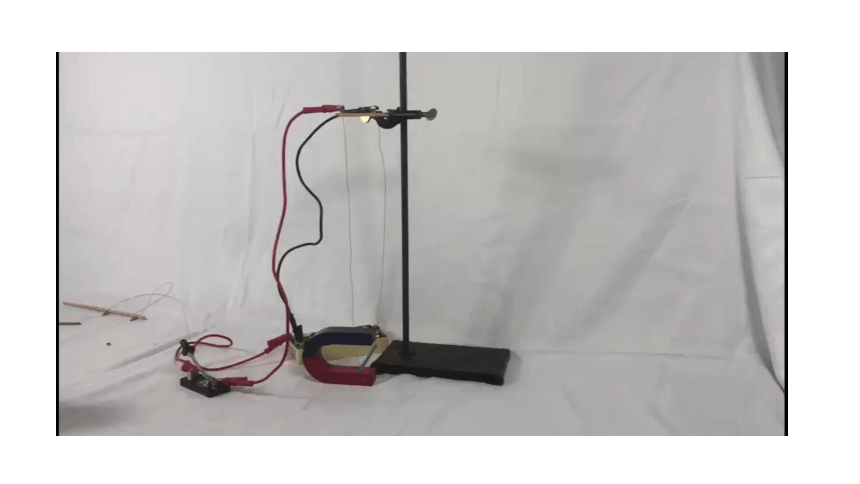

请看演示实验

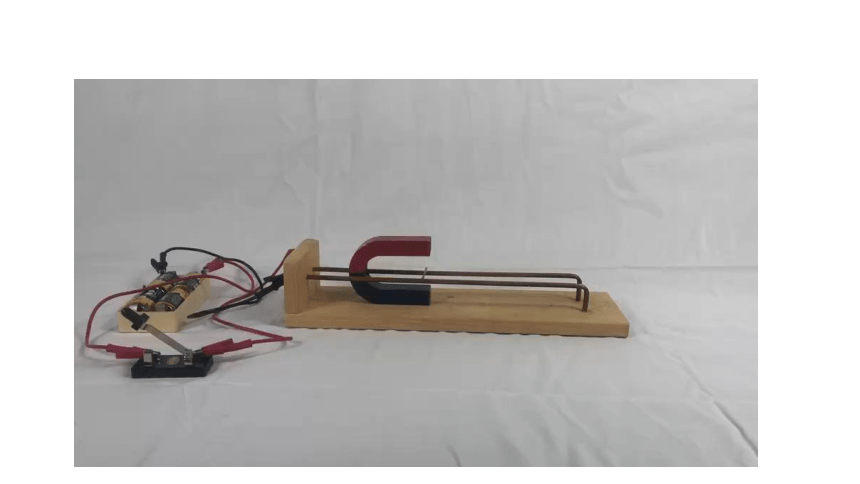

请看演示实验
反向电流相互排斥
同向电流相互吸引
F
F
F
F
如图所示,在玻璃皿的中心放一个圆柱形电极,沿边缘内壁放一个圆环形电极,将两电极接在电池的两极上,然后在玻璃皿中放入盐水,把玻璃皿放入蹄形磁铁的磁场中,N 极在下,S 极在上,猜想一下你会看到什么现象。
+


+
I

+
I
F
F
