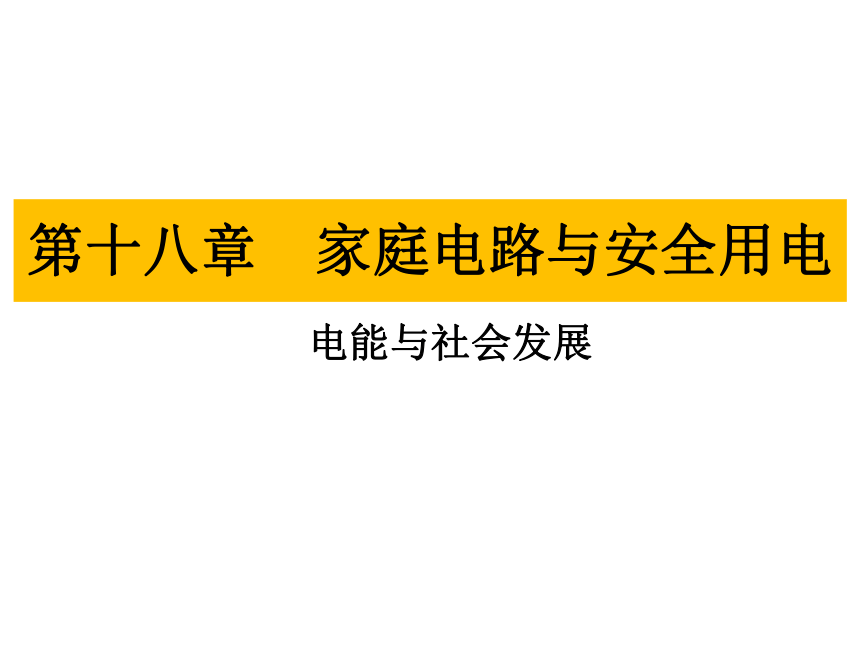

第十八章　家庭电路与安全用电
　电能与社会发展
1．下列措施中不属于节约用电的是
(　　)
A．电视机不用时切断电源
B．离开教室随手关灯
C．夏天用空调时把温度调得很低
D．用节能灯代替白炽灯
A组
基础过关
C
2.
火力发电厂靠燃烧煤发电，下列关
于火力发电的说法正确的是
(　　)
A．煤是可再生能源
B．利用电流的磁效应发电
C．发电时将电能转化为内能
D．会造成环境污染
D
3．1度电可使
(　　)
A．40
W的日光灯正常工作60
h
B．80
W的电视机正常工作25
h
C．100
W的电烙铁正常工作10
h
D．1000
W的碘钨灯正常工作5
h
C
4．下列有关生活用电常识做法不可行
的是(　　)
A.
离开教室后应及时关掉电灯和电风扇的电源
B.
家用电器着火时应迅速用水来灭火
C.
让长期不使用的家用电器处于电源断开状态
D.
使用测电笔时，笔尖应接触被测的导线，手要接触笔尾的金属体
B

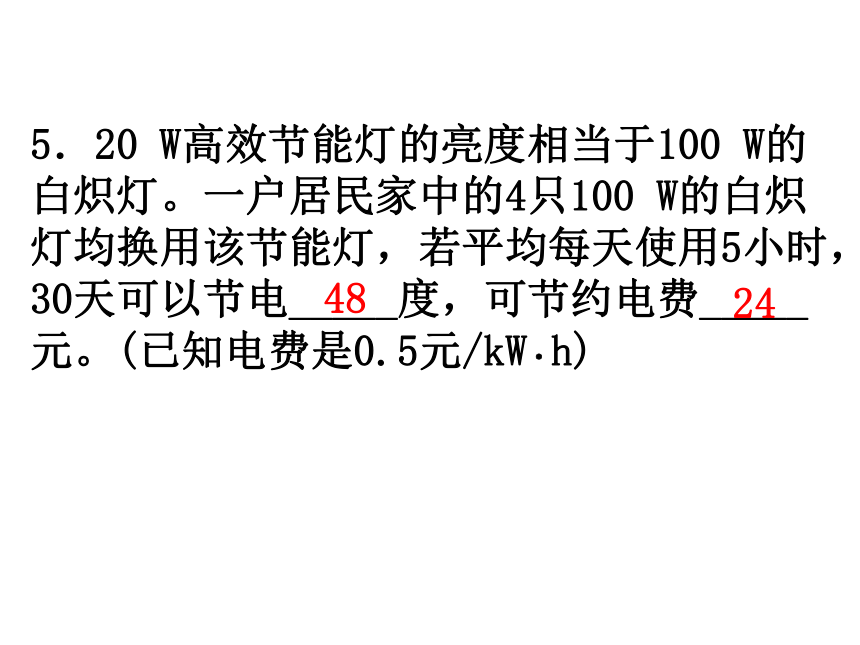

5．20
W高效节能灯的亮度相当于100
W的白炽灯。一户居民家中的4只100
W的白炽灯均换用该节能灯，若平均每天使用5小时，30天可以节电_____度，可节约电费_____元。(已知电费是0.5元/kW·h)
48
24
6．有些家庭的电视机在不观看时没有切断电源，仍然处于待机状态。若电视机待机功率为10
W，一天待机20
h，则一天内待机消耗的电能为__________kW·h，30天电视机待机消耗的电能可供一盏25
W的电灯正常工作__________h。
0.2
240
7．某家庭的用电器正常工作时的电功
率如下表所示。
若所有电器同时正常工作时，这个家庭电路的总电流是__________A．为响应低碳生活方式，若上述用电器平均每天少工作1
h，这个家庭一个月(30天)能节约电能__________kW·h。
用电器
照明电器
电热水器
电视机
冰箱
功率(W)
100
1000
120
100
6
39.6
8．世界自然基金会倡导的“地球一小
时”活动，希望人们在每年3月的最后一个星期六20∶30到21∶30熄灯一小时，采用关灯的方式，实际上是通过减少通电______来节约用电的，日常生活中，在不降低照明度前提下将白炽灯换成节能灯，这是通过减小用电器的__________来节约用电。
时间
功率
9．教室里的投影仪和日光灯是______
的(选填“串联”或“并联”)；日光灯工作时消耗的是_______能；额定功率为0.5千瓦的用电器正常工作6小时，耗电__________度，将教室里一部分用电器关掉，干路上通过的电流将__________。(选填“变大”“变小”或“不变”)
并联
电
3
变小
10．我国大亚湾核电站一号机组发电
功率为4.5×104
kW；若这个机组每天连续发电10
h，一年(按360天计)能输出多少电能？
解：发电时间t＝360×10
h
＝3600
h
一年能输出电能W
＝Pt
＝4.5×104
kW×3600
h
＝1.62×108
kW·h
答：略
11.认识短路的危害
【实验器材】低压电源(直流6
V)、
开关、额定电流为1
A的保险丝、额定电压为6
V的灯泡、导线、电流表(演示电流表，0～5
A挡)
【进行实验】
(1)如图，C、D
间接上一段保险丝，A、
B间接入电流表，其他部分按如图所示连接好。
(2)当开关闭合时，灯泡______(选填“发光”或“不发光”)，电流表_______(选填“有”或“无”)示数。
(3)断开开关，在B、D
间接一根粗铜丝，当闭合开关的瞬间，你将会观察到电流表____________________________，保险丝__________。
发光
有
指针迅速摆动较大的幅度
迅速熔断
【分析论证】B、D间接入铜丝时，灯
泡被短路。根据欧姆定律知道，闭合开关的瞬间，电路中的电流__________，通过保险丝和导线的电流__________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成_____比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的__________效应。
很大
相同
正
热
B组
能力提升
12．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的。他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热。以下推断符合上述实验事实的是(　)
A．LED灯可以直接在交流电下工作
B.
LED灯主要是将电能转化为内能
C.
电源适配器是将交流电转变为直流电
D.
灯带中一只LED灯断路后其他灯还亮
C
13．寒冷的冬天，孝顺的小茜用自己
平时积攒的零花钱给住在偏远农村的奶奶买了一个“暖手宝”，铭牌如表中所示，请回答下列问题：
(1)该“暖手宝”正常工作时的电流和电阻各是多少？
(2)该“暖手宝”正常工作5
min产生的热是多少？
(3)在奶奶家，到晚上用电高峰小茜再
次给“暖手宝”加热时，发现加热时间明显比白天长。聪明的小茜知道这是因为电压降低了的缘故，于是专门进行了一番测量：她关掉其它用电器，单独给这个“暖手宝”通电6
min，观察到家里的电能表(如图所示)转盘转了44
r。请你帮小茜计算出这时她奶奶家实际电压是多少？(不考虑温度对电阻的影响)
产品名称
暖手宝
产品货号
QB32
额定功率
440
W
额定电压
220
V
通电储热
5～8
min
电源线长
约80
cm
暖手宝直径
约220
mm
解：(1)由表格数据可知。“暖手宝”额定功率P＝440
W，额定电压
U＝220
V，由P
＝UI
可知：
“暖手宝”正常工作时的电流
I＝
＝
＝2
A
由欧姆定律I＝
可知：“暖手宝”电阻
R＝
＝
＝110
Ω
(2)t＝5
min＝300
s
暖手宝正常工作5
min产生的热量：
Q＝I2Rt＝(2
A)2×110
Ω×5×60
s
＝1.32×105
J
(3)只使用这个“暖手宝”，电能表
转盘6
min转过44
r，消耗的电能：
通电时间：t′＝6
min＝360s实际功率
，
由
可知，实际电压：
答：略
