八年级物理上册4.3平面镜成像课件（38张ppt）

(共38张PPT)
第四章
光现象
第3节
平面镜成像

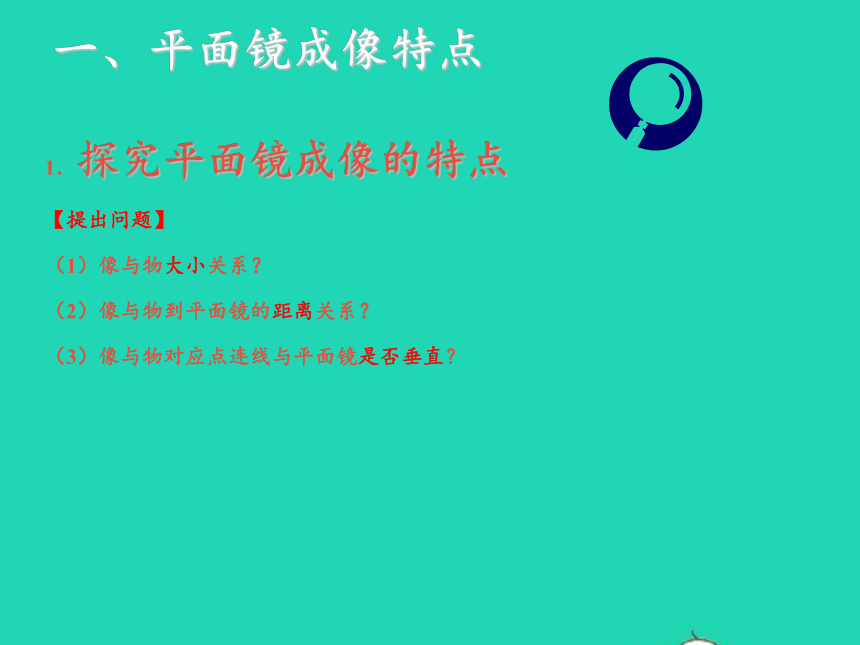

一、平面镜成像特点
1．探究平面镜成像的特点
【提出问题】
（1）像与物大小关系？
（2）像与物到平面镜的距离关系？
（3）像与物对应点连线与平面镜是否垂直？

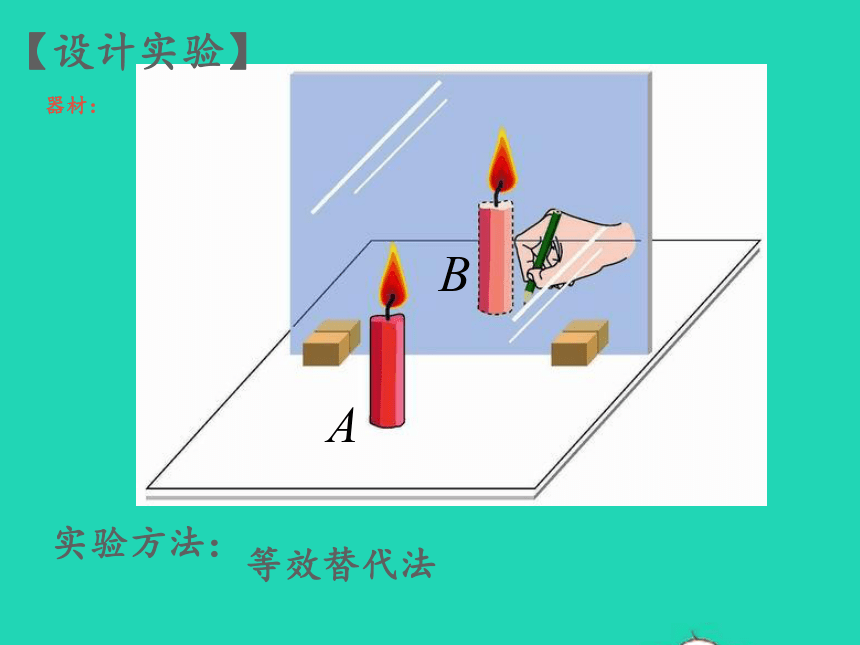

【设计实验】
器材：
实验方法：
等效替代法

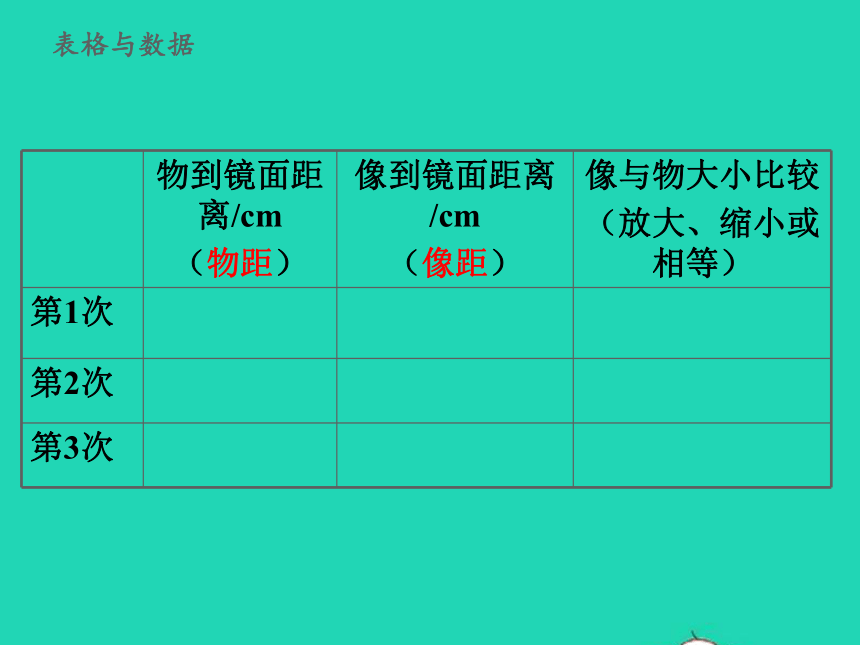

物到镜面距离/cm
（物距）
像到镜面距离/cm
（像距）
像与物大小比较
（放大、缩小或相等）
第1次
第2次
第3次
表格与数据
【实验结论】平面镜成像的特点
（1）像与物的大小相等。
（2）像和物到平面镜的距离相等。
（3）像与物对应点的连线与镜面垂直。
即像与物关于镜面对称（轴对称）。
S
S′
S

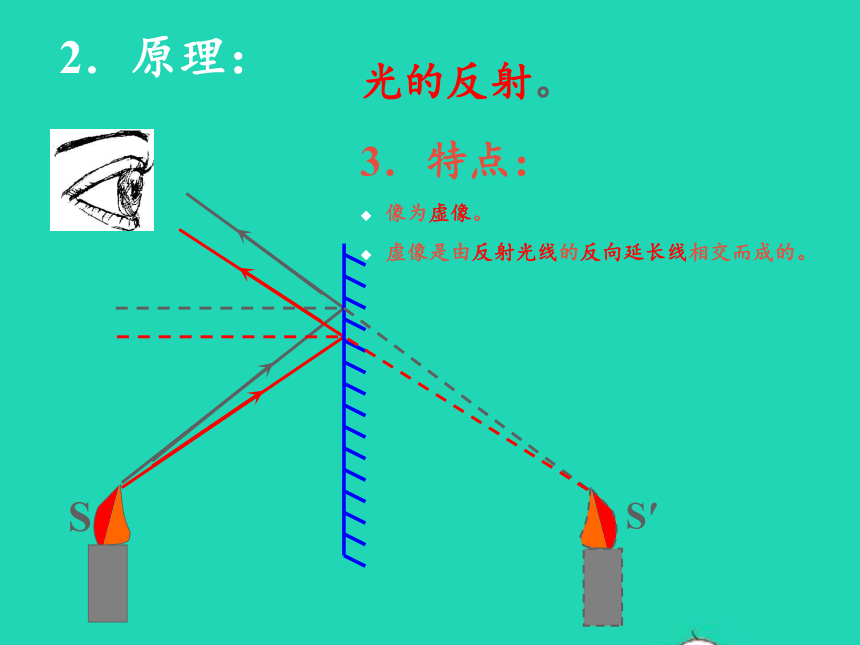

2．原理：
光的反射。
3．特点：
像为虚像。
虚像是由反射光线的反向延长线相交而成的。
S′

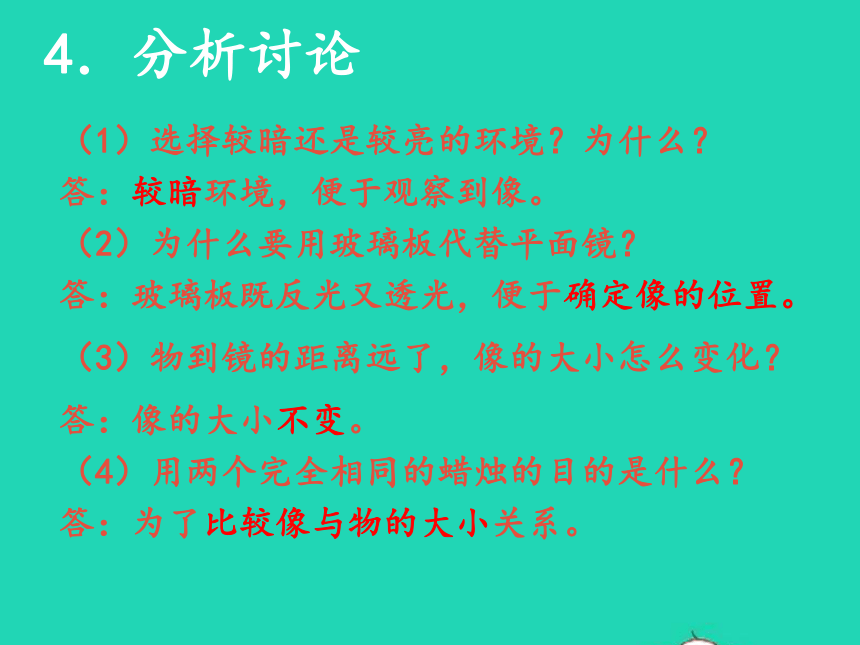

4．分析讨论
（1）选择较暗还是较亮的环境？为什么？
答：较暗环境，便于观察到像。
（2）为什么要用玻璃板代替平面镜？
答：玻璃板既反光又透光，便于确定像的位置。
（3）物到镜的距离远了，像的大小怎么变化？
答：像的大小不变。
（4）用两个完全相同的蜡烛的目的是什么？
答：为了比较像与物的大小关系。

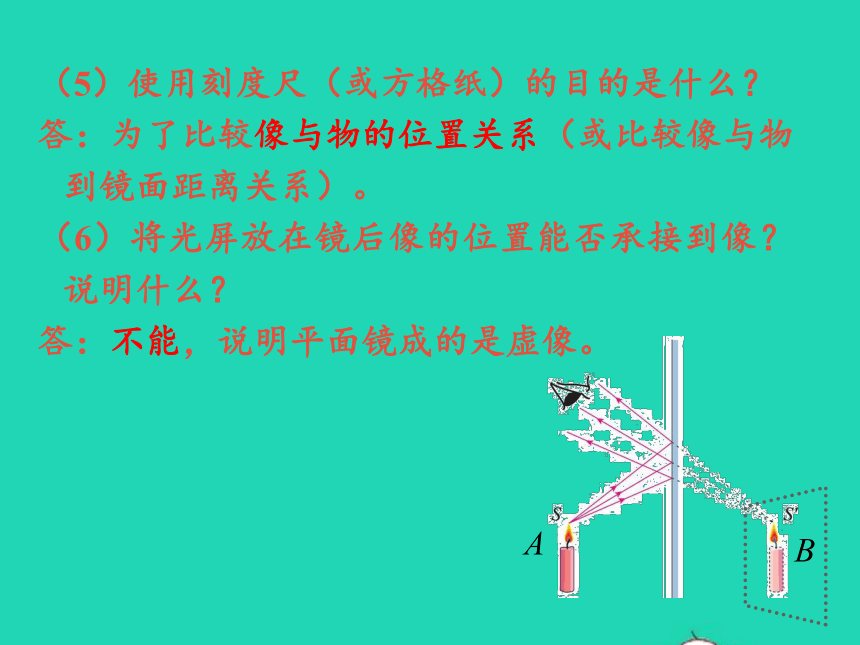

（5）使用刻度尺（或方格纸）的目的是什么？
答：为了比较像与物的位置关系（或比较像与物到镜面距离关系）。
（6）将光屏放在镜后像的位置能否承接到像？说明什么？
答：不能，说明平面镜成的是虚像。
（7）手拿未点燃蜡烛在桌面上怎么移动也不能跟像重合，原因是什么？
答：玻璃板没有与桌面垂直。
（8）为什么玻璃板用薄的而不用厚的？
答：厚玻璃板能明显成两个像，不能确定像的位置。
（9）不断改变物到镜面的距离，多次测量的目的是什么？
答：避免偶然性，得到普遍适用规律。
（10）能否用跳棋等不发光物体代替蜡烛进行实验？怎么进行实验？
答：可以，用手电筒照射玻璃板前的蜡烛。
二、平面镜的应用
1．成像（照镜子）
2．改变光路
潜望镜
三、平面镜成像作图
1．画点光源
2．画平面镜
S
A
B
A'
B'
3．画点光源：
利用平面成像原理画出入射光线、点光源S和点光源的像S’。
【拓展提高】
（11）实验中如何确定像的位置？
答：移动未点燃蜡烛，直到与点燃蜡烛的像完全重合为止。
（12）在方格纸上进行实验的好处是什么？
答：在纸上可以直接判断像与物之间的位置关系。
（13）实验时为什么必须和桌面垂直？
答：为了使点燃蜡烛的像和未点燃蜡烛能完全重合。
（14）将硬纸板放在镜子和未点燃蜡烛之间，能遮挡住像吗？
答：不能。所成的像为虚像，镜子后没有光路。
四、凹面镜和凸面镜
1．凹面镜
（1）作用特点：会聚光线。
（2）应用：聚光灯、太阳灶
（3）光路：
凹面镜能把射向它的平行光线会聚在焦点。
凹面镜能成倒立、缩小的实像。
2．凸面镜
（1）作用特点：
①发散光线；②扩大视野。
（2）应用：汽车观后镜、马路拐弯处的大凸面镜。
（3）光路：
凸面镜能成正立、缩小的虚像。
1．夜间汽车行驶时司机为什么不开车内灯？
答案：根据平面镜成像特点，晚上车外光线较暗，车内开灯时，车内物体的像在司机的前方，干扰视线。
2．为什么小型汽车的前窗玻璃大多是倾斜的？
答：这是因为前窗玻璃倾斜时，根据平面镜成像特点，夜间车内物体所成的像在玻璃的前上方，避免干扰司机视觉。
3．人站镜子前，镜长与身高有什么关系？
镜长至少为身高一半。
4．牙医小镜有什么光学原理？使用前为什么要用火烤一下？
答：牙医小镜可以改变光路，便于医生观察到口腔内部。火烤的目的是使小镜升温，防止空腔里空气中水蒸气在小镜表面遇冷液化成水滴，干扰视线。
5．此时钟表在平面镜中的像为几点？
6．王芳同学站在平面镜前3m处，她的像到镜面的距离为________m，现将一块和镜面一样大的木板放在镜子的后面1m处，如图1所示，这时她____________（选填“仍能”或“不能”）在镜中看到自己的像。
答案：3
仍能
7．在“探究平面镜成像的特点”实验中，小明用玻璃板、相同的两个跳棋子A及B、刻度尺、橡皮泥、白纸等器材进行实验，如图所示。
（1）实验时玻璃板应该____放置在水平桌面上。
（2）实验器材选择相同的两个棋子A、B，其目的是为了__________
。
（3）为了说明平面镜中所成的像是实像还是虚像，应采取的具体操作步骤是_________，_________；若_________，则平面镜所成的像为_____像。
（4）小明在实验过程中，让玻璃板沿OO'轴（玻璃板与桌面的接触部分）方向水平向右移动，结果他发现镜中的像相对于A______
移动（选填“向右”、“向左”或“不”）。
答案：（1）竖直；（2）便于比较像和物体的大小；（3）在像所在位置放置白纸（光屏），像能否成在白纸（光屏）上；像不能成在白纸上（或白纸上没有像），虚；（4）不
岸边的树木和房屋在水中的像看上去都是倒立的，你能说出其中的道理吗？
3个像
两面互成直角的平面镜可以成几个像？
