八年级物理上册5.1透镜课件（33张ppt）

(共33张PPT)
第五章
透镜及其应用
第1节
透镜

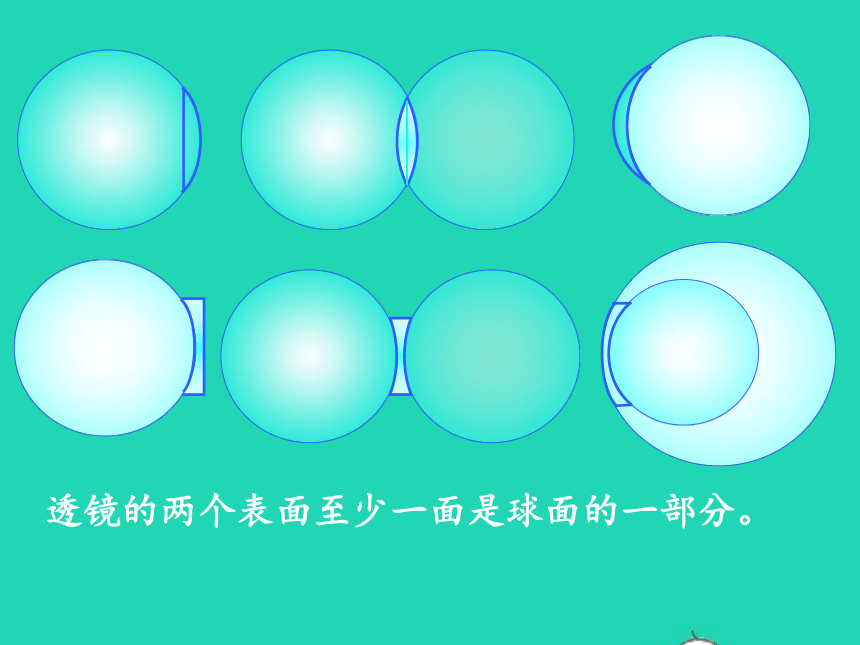

透镜的两个表面至少一面是球面的一部分。
凸透镜：
凹透镜：
透镜
中央厚、边缘薄
中央薄、边缘厚
（根据形状）

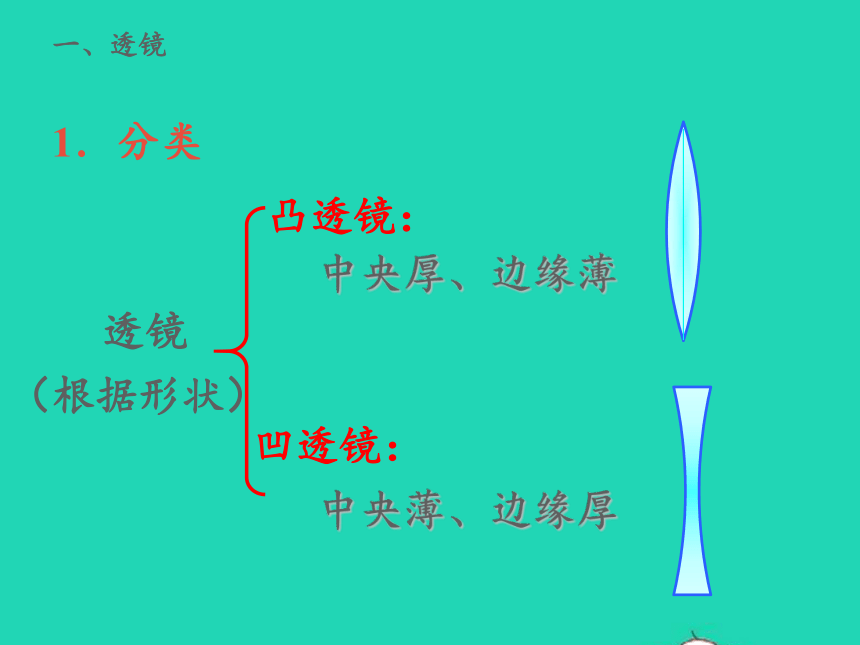

一、透镜
1．分类
C2
C1
O

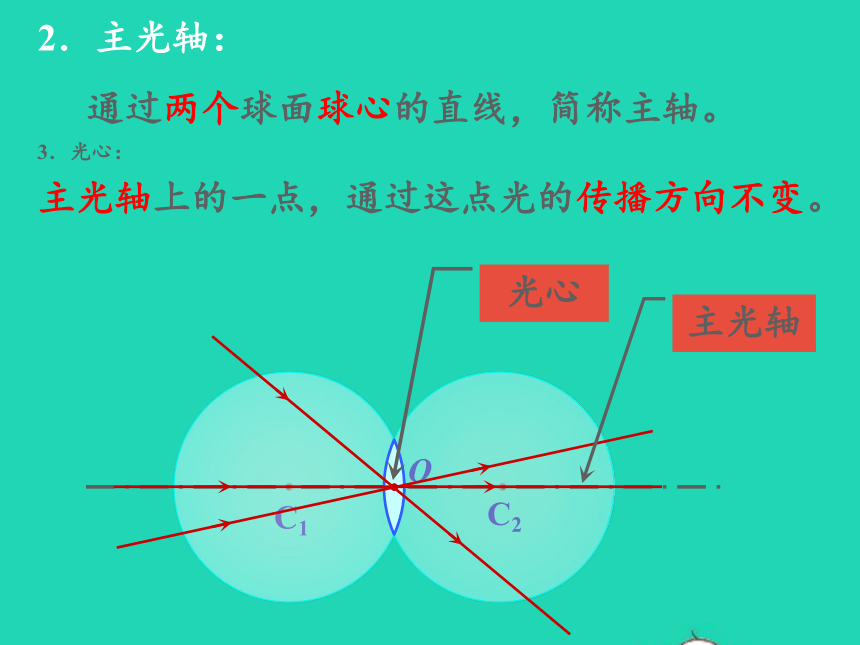

2．主光轴：
通过两个球面球心的直线，简称主轴。
3．光心：
主光轴上的一点，通过这点光的传播方向不变。
主光轴
光心
C2
C1
O

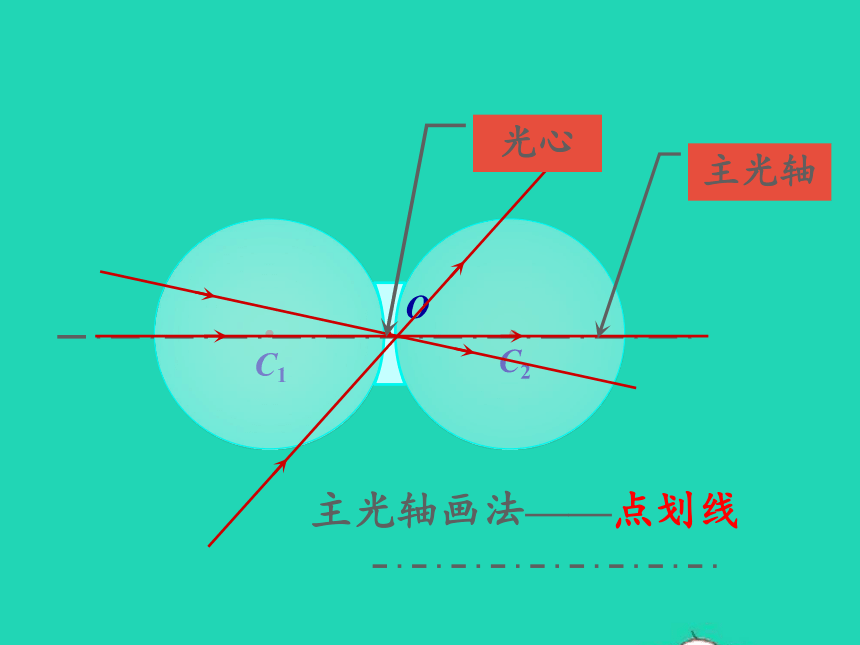

主光轴画法——点划线
主光轴
光心
削冰取火
“削冰令圆，举以向日，以艾承其影，则火生。”
——西汉《淮南万毕术》

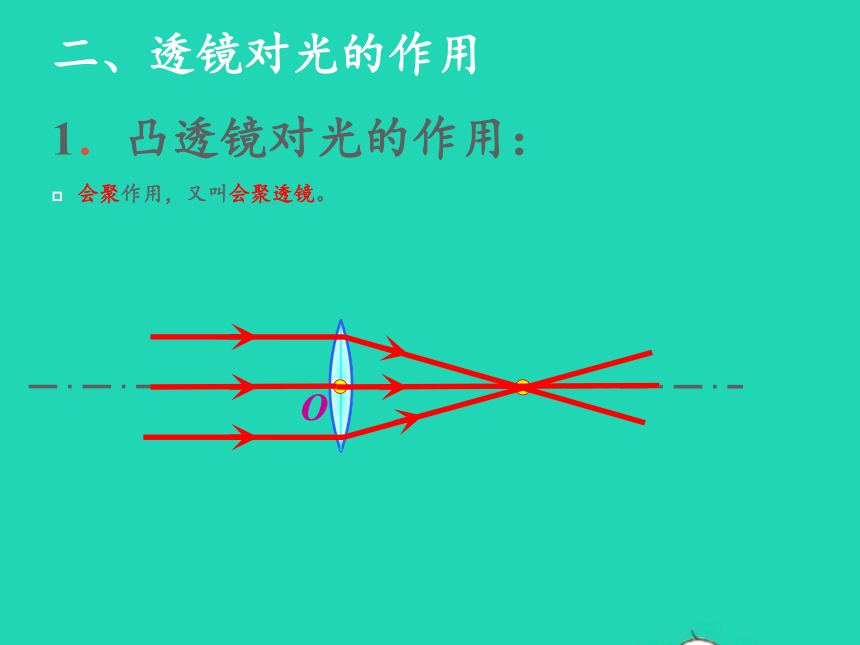

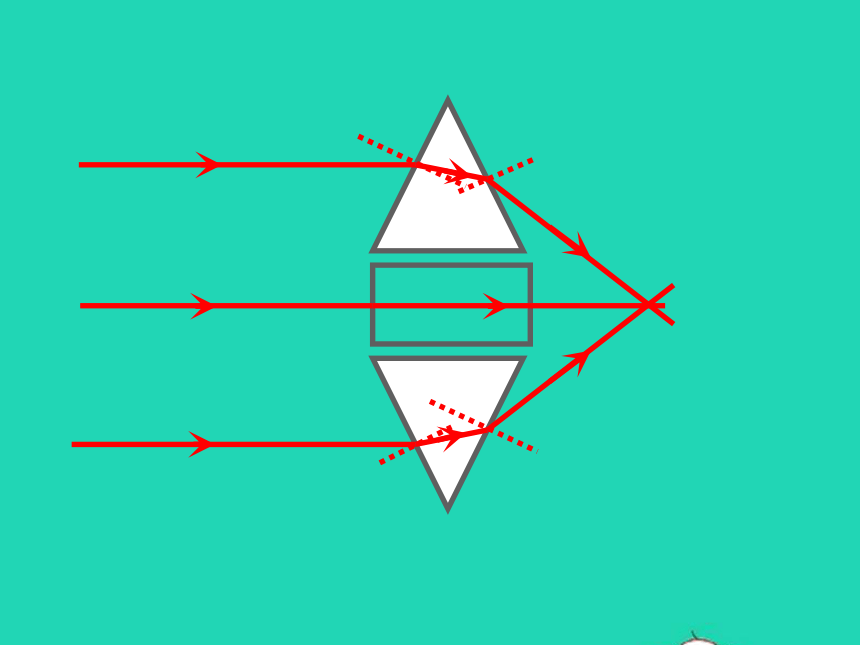

二、透镜对光的作用
1．凸透镜对光的作用：
会聚作用，又叫会聚透镜。
O
O
F
f
2．凸透镜的焦点和焦距
（1）焦点：平行于主轴的光会聚于在主轴的一点。
（2）焦距：焦点到光心的距离。
（3）凸透镜有两个实焦点。
O
F
f
怎么测量凸透镜的焦距？
（4）太阳光聚焦法：
凸透镜正对太阳光，调整距离，直到出现最小最亮光斑，用刻度尺测量最小最亮的光斑到透镜光心的距离就是焦距。
透镜
会聚透镜
发散透镜
（对光的作用）
凸透镜
凹透镜
3．凹透镜对光的作用：
发散作用，又叫发散透镜。
焦点
虚
F
f
焦距
F
4．凹透镜的焦点和焦距
（1）虚焦点：平行于主光轴通过透镜的光，反向延长线交于一点。
（2）焦距：虚焦点到光心的距离。
（3）凹透镜有两个虚焦点。
F1
F2
（1）
（2）
（3）
三、三条特殊光线
1．凸透镜的三条特殊光线
（1）通过光心的光线，传播方向不改变。
（2）平行于主光轴的光线，会聚到焦点。
（3）焦点发出的光线，平行于主光轴射出。
F
主轴
f
如何得到平行光？
得到平行光的方法：
光线由焦点发出，经凸透镜折射后可平行射出。
F1
（2）
（1）
F2
（3）
2．凹透镜的三条特殊光线
（1）通过光心的光线，传播方向不变。
（2）平行主光轴的光线，发散，其发散光线的反向延长线交于虚焦点。
（3）射向虚焦点的光线，平行于主光轴射出。
四、透镜对光束的作用
经过凸透镜的光束向内偏折，比原来要会聚些；
经过凹透镜的光束向外偏折，比原来要发散些。
凸透镜对任何光束都有会聚作用，结果不一定会聚；
凹透镜对任何光束都有发散作用，结果不一定发散。
如图所示，一束光线经过一个透镜后相交于主光轴上的A点，取走透镜后，光线相交于B点，则该透镜起到__________（会聚/发散）作用，是_____透镜，由此说明，能把光线相交于一点的透镜_________（一定/不一定/一定不）是凸透镜。
答案：发散
凹
不一定
第1节
透镜
小结
一、透镜
1．根据形状分类：2．主光轴：3．光心：
二、透镜对光的作用
1．凸透镜对光的作用：2．凸透镜的焦点和焦距。
太阳光聚焦法：
3．凹透镜对光的作用：
4．凹透镜的焦点和焦距
根据对光的作用分类
三、特殊光线
平行主光轴的光线、通过光心的光线、焦点发出的光线（或射向虚焦点的光线）
1．凸透镜的三条特殊光线
2．凹透镜的三条特殊光线
得到平行光方法：
四、透镜对光束的作用
练习巩固
1、给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？
解析：
方法一：“看”
方法二：“摸”
方法三：“照”
答案：“看”就是用眼睛观察透镜的形状；“摸”就是触摸，感知透镜的形状；“照”是指对准太阳的平行光，看另一侧是否有最小最亮的光斑，有小且亮的光斑则透镜为凸透镜；“照”也可指对准周围物体，能成倒立的实像的是凸透镜。
答：折射光线反向延长，通过焦点的是正确的折射光线。
2、图中划出的两条折射光线，哪条是平行主光轴的入射光线的折射光线？
2.通过凸透镜两个球面球心的直线，叫凸透镜的_______，它上面有一个点，通过这个点的光线传播方向_________，这个点叫________。
1.凸透镜对光线有______作用，凹透镜对光线有______作用。
会聚
发散
主光轴
不改变
光心

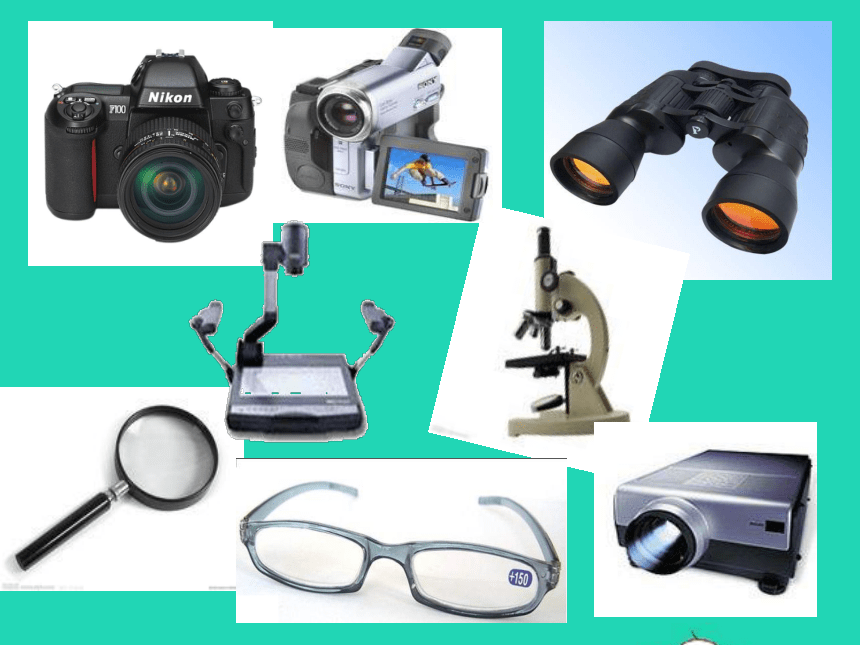

3.下列不属于透镜在日常生活中应用的（
）
A.
照相机
B.
放大镜
C.
投影仪
D.
潜望镜
D
4.为防止森林火灾，在森林里不允许随地丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后对光的作用相当于一个________镜，它对太阳光有_______作用，可能会导致森林火灾。
凸透
会聚
5.清晨，小草的露珠下面的叶脉看起来比较大，这是露珠产生了_______镜的功能，形成了放大的____像，这是由于光的_______现象的结果。
放大
虚
折射
6.一种微型手电筒的灯泡做成顶端凸起的形状，它的前端相当于一个________，使用这种灯泡可省出一般手电筒的一个零件，它________。
凸透镜
凹面镜
透镜对光束的作用
经过透镜的光是汇聚还是发散，原来的光束性质有关，如果原来是平行光，会是这样，但是如果是会聚光束或者发散光速，此结论不成立。
只能说，经过凸透镜的光束比原来要汇聚一些，经过凹透镜的光束，比原来发散些。
另外，要说光束，不能说光线，一条光线无法汇聚或发散的。
参考资料
早在我国西汉（公元前206～23年）《淮南万毕术》中就有记载：“削冰令圆，举以向日，以艾承其影，则火生。”其后，晋朝张华的《博物志》中也有类似记载。冰遇阳光会熔化，冰透镜对着太阳确能聚光使艾绒着火，令人怀疑。清代科学家郑复光（1780～？）根据“淮南万毕术”的记载，亲自动手做过一些实验，完全证实冰透镜可以取火。他在“镜镜冷痴”中写道：将一只底部微凹的锡壶，内装沸水，用壶在冰面上旋转，可制成光滑的冰透镜，利用它聚集日光，可使纸点燃。
