2020—2021学年度人教物理选修3—1第二章 恒定电流含答案
人教选修3—1第二章 恒定电流
1、(双选)如图所示是电阻R的I?U 图象，图中α＝45°，由此得出( )
A．通过电阻的电流与两端电压成正比
B．电阻R＝0.5 Ω
C．因I?U图象的斜率表示电阻的倒数，故R＝＝1.0 Ω
D．在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是3.0 C
2、(双选)有一横截面积为S的铜导线，流经其中的电流为I；设每单位体积的导线中有n个自由电子，电子的电荷量为e，此电子的定向移动速率为v，在Δt时间内，通过导线横截面的自由电子数可表示为( )
A．nvSΔt B．nvΔt
C． D．
3、(双选)关于电源与电路，下列说法正确的是( )
A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极
B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极
C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功
D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功
4、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
5、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )
甲 乙
A.甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
6、下列关于电功、电功率和焦耳定律的说法中错误的是( )
A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多
B．W＝UIt适用于任何电路，而W＝I2Rt＝t只适用于纯电阻电路
C．在非纯电阻电路中，UI>I2R
D．焦耳热Q＝I2Rt适用于任何电路
7、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( )
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
*8、关于电流，下列说法中正确的是( )
A．导体中无电流的原因是其内部自由电荷停止了运动
B．同种材料制成的两个金属导体都通电，则电流大的那个导体内自由电荷定向移动速率大
C．由于电荷做无规则热运动的速率比电荷定向移动的速率大得多，故电荷做无规则热运动形成的电流也就大得多
D．电荷做无规则热运动不形成电流
*9、有关电动势的说法中正确的是( )
A．当电路中通过1 C电荷量时，电源消耗的其他形式能的数值等于电源电动势的数值
B．电源提供的电能越多，电源的电动势越大
C．电源的电动势越大，也就是电源内储存的电荷越多
D．电源的电动势反映了电源将电能转化为其他形式的能的本领
*10、关于电流和电阻，下列说法中正确的是( )
A．电流的方向与导体中电荷的定向移动方向相同
B．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大
C．由R＝可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比
D．对给定的导体，比值是个定值，反映了导体本身的性质
*11、(双选)如图所示的电路，将两个相同的表头分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1 A时，A2的读数为0.6 A
D．A1的读数为1 A时，干路的电流为1.2 A
12、有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为，则电源的内阻为( )
A．R B．
C．4R D．
13、(双选)下列操作正确的是( )
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接
14、在如图所示的电路中，滑动变阻器的最大值为R0＝10 Ω，负载为RL＝10 Ω，电路两端所加的电压为U0＝20 V保持不变。
(1)开关S断开，变阻器触头移动时，电阻RL两端的电压UL变化范围是多少？
(2)开关S闭合，变阻器触头移动时，电阻RL两端的电压UL变化范围是多少？
15、在练习使用多用表的实验中
(1)某同学连接的电路如图所示。
①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；
②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的电阻；
③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是________两端的电压。
(2)在使用多用表的欧姆挡测量电阻时，下列说法正确的是________。
A．双手捏住两表笔金属杆，测量值将偏大
B．测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量
C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω
D．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大

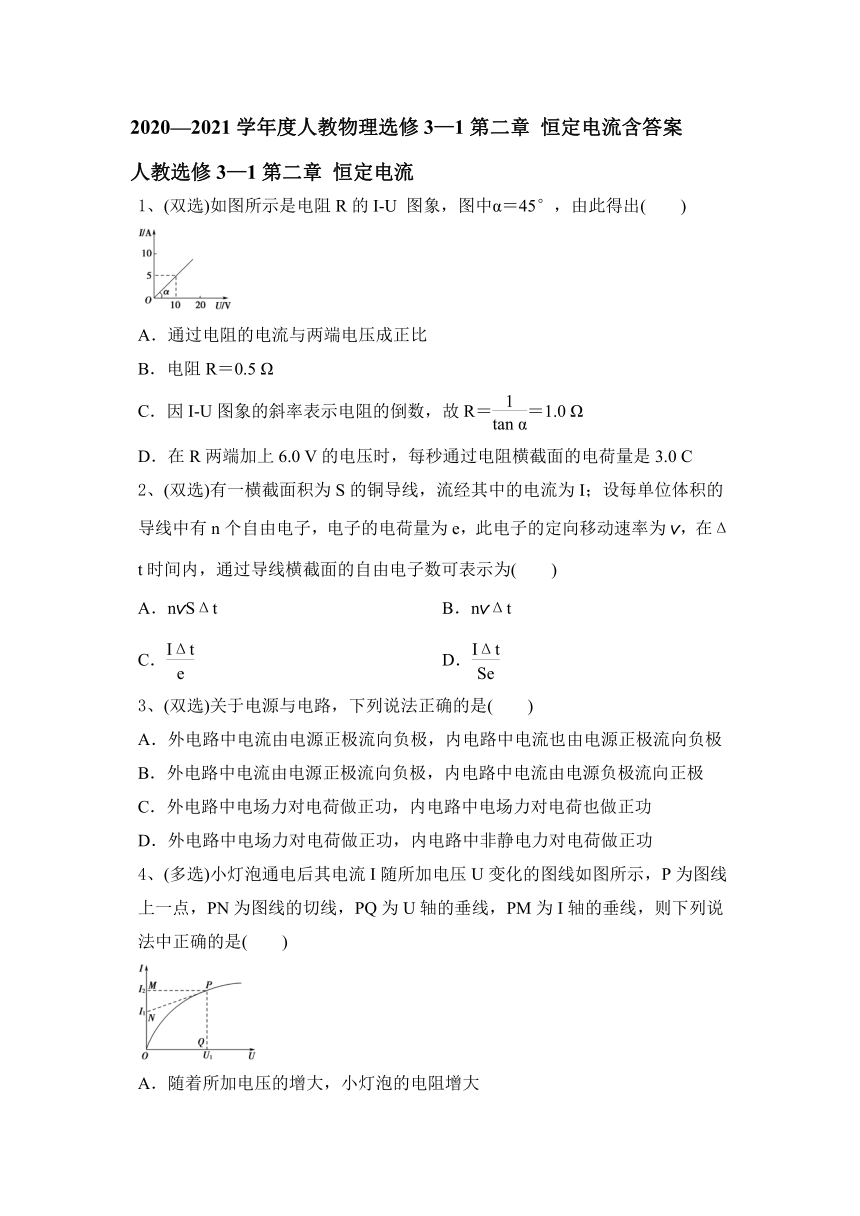

2020—2021学年度人教物理选修3—1第二章 恒定电流含答案
人教选修3—1第二章 恒定电流
1、(双选)如图所示是电阻R的I?U 图象，图中α＝45°，由此得出( )
A．通过电阻的电流与两端电压成正比
B．电阻R＝0.5 Ω
C．因I?U图象的斜率表示电阻的倒数，故R＝＝1.0 Ω
D．在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是3.0 C
【答案】AD [由I?U图象可知，图线是一条过原点的倾斜直线，即I和U成正比，A正确；电阻R＝＝ Ω＝2 Ω，B错误；由于纵、横坐标的标度不一样，故不能用k＝tan α计算斜率表示电阻的倒数，C错误；在R两端加上6.0 V电压时，I＝＝ A＝3.0 A，每秒通过电阻横截面的电荷量q＝It＝3.0×1 C＝3.0 C，D正确。]
2、(双选)有一横截面积为S的铜导线，流经其中的电流为I；设每单位体积的导线中有n个自由电子，电子的电荷量为e，此电子的定向移动速率为v，在Δt时间内，通过导线横截面的自由电子数可表示为( )
A．nvSΔt B．nvΔt
C． D．
【答案】AC [
因为I＝，所以q＝IΔt，自由电子数目为N＝＝，C正确，D错误；又因为电流的微观表达式为I＝nevS，所以自由电子数目为N＝＝＝＝nvSΔt，A正确，B错误。]
3、(双选)关于电源与电路，下列说法正确的是( )
A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极
B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极
C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功
D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功
【答案】BD [电路中电流是由正电荷的定向移动形成的，外电路中，正电荷在导线中电场的作用下，从高电势端向低电势端运动，即从电源正极向电源负极运动，此过程电场力对电荷做正功。根据稳定电流的闭合性和电荷守恒定律，在内电路中，正电荷只能从电源负极向正极运动，即电流从电源负极流向正极，此过程中，电荷运动方向与电场力的方向相反，电场力对电荷做负功。要使正电荷从电源负极移向电源正极，必须有除电场力以外的非静电力做功，使其他形式的能转化为电荷的电势能，所以B、D正确。]
4、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
【答案】ABD [由图象可知，U越大，I?U图线的斜率越小，表示小灯泡的电阻越大，即A正确。R＝中的U、I与小灯泡所处状态下的电压与电流相对应，即B对，C错。对应P点，功率P＝U1I2，与图中PQOM所围面积相等，故D正确。]

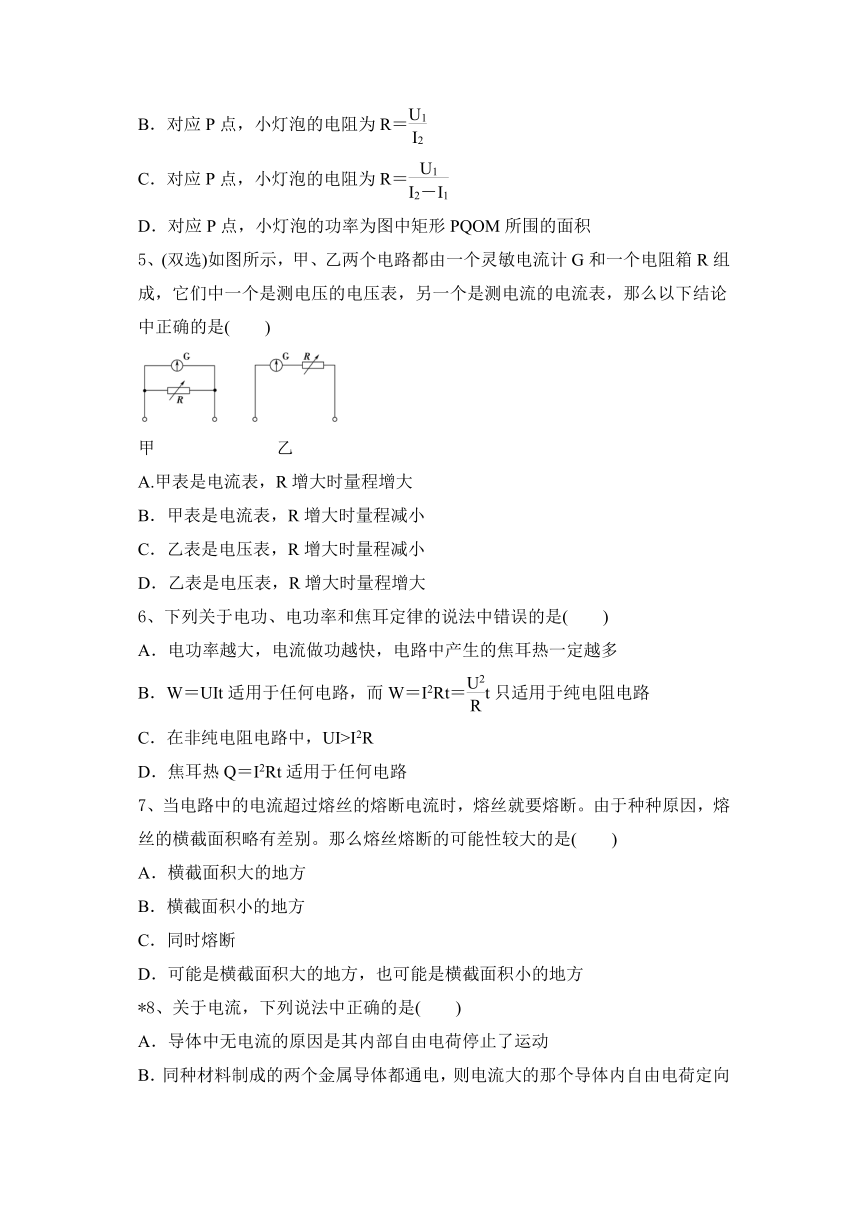

5、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )
甲 乙
A.甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
【答案】BD [电压表电阻分压，串联一个电阻；电流表电阻分流，并联一个电阻，所以甲表为电流表，乙表为电压表。并联电路电阻大时分流少，所以R增大时量程减小，A错误，B正确；串联电路电阻大时分压多，所以R增大时量程增大，C错误，D正确。]
6、下列关于电功、电功率和焦耳定律的说法中错误的是( )
A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多
B．W＝UIt适用于任何电路，而W＝I2Rt＝t只适用于纯电阻电路
C．在非纯电阻电路中，UI>I2R
D．焦耳热Q＝I2Rt适用于任何电路
【答案】A [电功率公式为P＝，功率越大，表示电流做功越快。对于一段电路，有P＝IU，I＝，焦耳热Q＝Rt，可见Q与P、U、t都有关。所以，P越大，Q不一定越大，A错误。W＝UIt是电功的定义式，适用于任何电路，而I＝只适用于纯电阻电路，B正确。在非纯电阻电路中，电流做的功＝焦耳热＋其他形式的能，所以W>Q，即UI>I2R，C正确。Q＝I2Rt是焦耳热的定义式，适用于任何电路中产生的焦耳热，D正确。]
7、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( )
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
【答案】B [根据电阻定律，横截面积小的地方电阻较大，当电流通过时，电阻大的位置发热量大易熔断。选项B正确。]
*8、关于电流，下列说法中正确的是( )
A．导体中无电流的原因是其内部自由电荷停止了运动
B．同种材料制成的两个金属导体都通电，则电流大的那个导体内自由电荷定向移动速率大
C．由于电荷做无规则热运动的速率比电荷定向移动的速率大得多，故电荷做无规则热运动形成的电流也就大得多
D．电荷做无规则热运动不形成电流
【答案】D [电流是自由电荷定向移动形成的，导体内的自由电子时刻都在做无规则的热运动，A错误；由电流的微观表达式I＝nqSv可知，同种材料制成的导体，电流大小不单是由自由电荷定向移动速率决定的，B错误；无规则的热运动不会形成电流，只有电荷定向移动才会形成电流，C错误，D正确。]
*9、有关电动势的说法中正确的是( )
A．当电路中通过1 C电荷量时，电源消耗的其他形式能的数值等于电源电动势的数值
B．电源提供的电能越多，电源的电动势越大
C．电源的电动势越大，也就是电源内储存的电荷越多
D．电源的电动势反映了电源将电能转化为其他形式的能的本领
【答案】A [电动势在数值上等于将1 C正电荷在电源内从负极移到正极时非静电力做的功，当电路中通过1 C电荷量时，电源消耗的其他形式能的数值等于电源电动势的值，故A正确。电动势表征电源把其他形式的能转化为电能的本领大小，电动势在数值上等于将1 C正电荷在电源内从负极移到正极时非静电力做的功，与电源提供的电能的多少无关，与电源内部储存的电能的多少无关，电动势越大的电源，将其他形式的能转化为电能的本领越大，故B、C、D错误。]

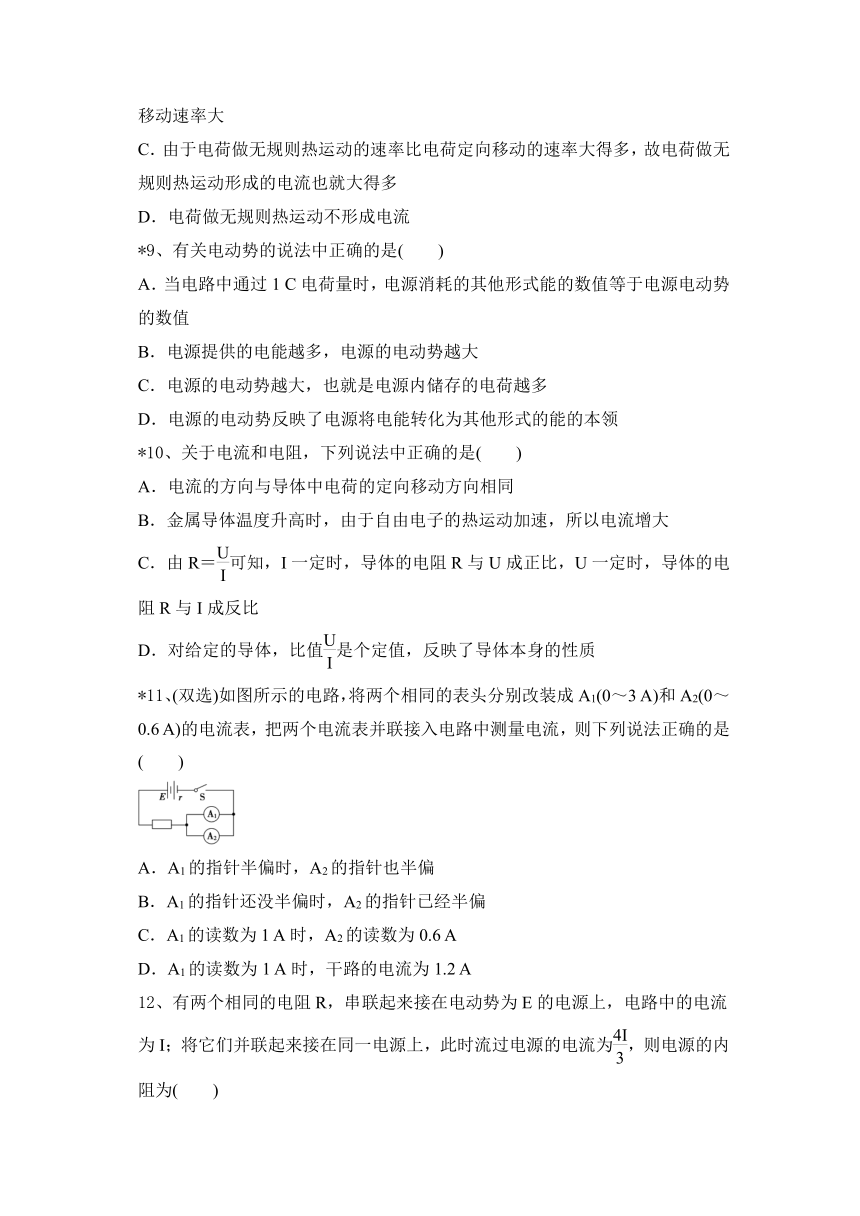

*10、关于电流和电阻，下列说法中正确的是( )
A．电流的方向与导体中电荷的定向移动方向相同
B．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大
C．由R＝可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比
D．对给定的导体，比值是个定值，反映了导体本身的性质
【答案】D [电流方向为正电荷定向移动的方向，故A错误；电流的大小与自由电荷的热运动无直接关系，故B错误；电阻由导体本身性质决定，不随U、I改变，故C错误；电阻可用R＝来计算，故D正确。]
*11、(双选)如图所示的电路，将两个相同的表头分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1 A时，A2的读数为0.6 A
D．A1的读数为1 A时，干路的电流为1.2 A
【答案】AD [A1和A2是由两个相同的表头改装而成的，只是它们并联的电阻不同。当两个电流表并联时，加在两电流表上的电压相等，所以，通过两表头的电流也相等，A正确，B错误；A1的读数为1 A时，A2的读数应为×0.6 A＝0.2 A，所以干路电流为1.2 A，C错误，D正确。]
12、有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为，则电源的内阻为( )
A．R B．
C．4R D．
【答案】C [由串联电路和并联电路的特点及闭合电路的欧姆定律得E＝I(2R＋r)，E＝I(＋r)，由以上两式可得r＝4R。]

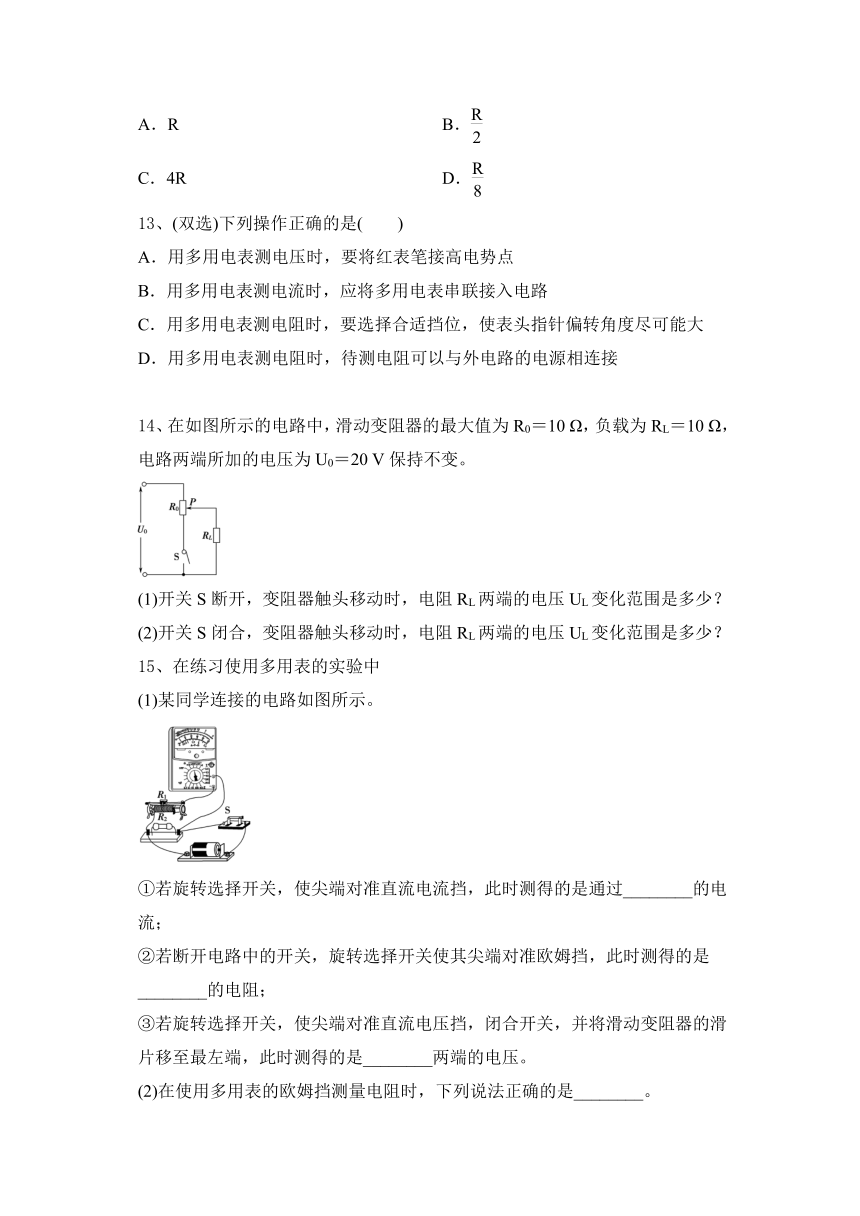

13、(双选)下列操作正确的是( )
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接
【答案】AB [使用多用电表时，电流都是从红表笔流进，A正确；测电流时，应将多用电表串联接入电路，B正确；测电阻时，要选择合适挡位，使表头指针指在中央附近，待测电阻与外电路的其他元件(含电源)断开，C、D错误。]
14、在如图所示的电路中，滑动变阻器的最大值为R0＝10 Ω，负载为RL＝10 Ω，电路两端所加的电压为U0＝20 V保持不变。
(1)开关S断开，变阻器触头移动时，电阻RL两端的电压UL变化范围是多少？
(2)开关S闭合，变阻器触头移动时，电阻RL两端的电压UL变化范围是多少？
[解析] (1)开关S断开，变阻器触头在变阻器下端时，电阻RL与整个变阻器串联，根据串联分压规律，电阻RL两端电压为U0＝10 V
变阻器触头在变阻器上端时，滑动变阻器的接入阻值为零，相当于电阻RL直接接在电源上，其两端电压为U0＝20 V
所以电阻RL两端的电压变化范围是10 V≤UL≤20 V。
(2)开关S闭合，变阻器触头在变阻器下端时，电阻RL被短路，其两端电压为零，触头在变阻器上端时，电阻RL与变阻器并联，其两端电压为U0＝20 V
所以电阻RL两端的电压变化范围是0≤U′L≤20 V。
[答案] 见解析
15、在练习使用多用表的实验中
(1)某同学连接的电路如图所示。
①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；
②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的电阻；
③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是________两端的电压。
(2)在使用多用表的欧姆挡测量电阻时，下列说法正确的是________。
A．双手捏住两表笔金属杆，测量值将偏大
B．测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量
C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω
D．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大
[解析] (1)多用电表与R1串联，则选择直流电流挡时，测得的是通过R1的电流；若断开电路中的开关，多用电表使用欧姆挡，则R1和R2串联接在多用电表两端，此时测得的是R1和R2串联的电阻；若多用电表选用直流电压挡，并将滑动变阻器的滑片移至最左端，则多用电表与R2并联，此时测得的是R2(或电源)两端的电压。
(2)双手捏住两表笔金属杆，相当于给待测电阻又并联了一个电阻，测量值将偏小，A错误；测量时发现指针偏离中央刻度过大，要看指针偏角情况，若偏角太大，说明待测电阻较小，应减小倍率，重新调零后再进行测量，若偏角太小，说明待测电阻较大，应增大倍率，重新调零后再进行测量，B错误；选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于250 Ω，C错误；欧姆表内的电池使用时间太长，则电动势E减小，完成调零过程则有Ig＝，测量电阻Rx时，根据闭合电路欧姆定律有I＝＝，由此可知，当E减小时，I减小，指针偏角减小，所以测量值将偏大，D正确。
[答案] (1)①R1 ②R1和R2串联 ③R2(或电源) (2)D
人教选修3—1第二章 恒定电流
1、(双选)如图所示是电阻R的I?U 图象，图中α＝45°，由此得出( )
A．通过电阻的电流与两端电压成正比
B．电阻R＝0.5 Ω
C．因I?U图象的斜率表示电阻的倒数，故R＝＝1.0 Ω
D．在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是3.0 C
2、(双选)有一横截面积为S的铜导线，流经其中的电流为I；设每单位体积的导线中有n个自由电子，电子的电荷量为e，此电子的定向移动速率为v，在Δt时间内，通过导线横截面的自由电子数可表示为( )
A．nvSΔt B．nvΔt
C． D．
3、(双选)关于电源与电路，下列说法正确的是( )
A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极
B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极
C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功
D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功
4、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
5、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )
甲 乙
A.甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
6、下列关于电功、电功率和焦耳定律的说法中错误的是( )
A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多
B．W＝UIt适用于任何电路，而W＝I2Rt＝t只适用于纯电阻电路
C．在非纯电阻电路中，UI>I2R
D．焦耳热Q＝I2Rt适用于任何电路
7、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( )
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
*8、关于电流，下列说法中正确的是( )
A．导体中无电流的原因是其内部自由电荷停止了运动
B．同种材料制成的两个金属导体都通电，则电流大的那个导体内自由电荷定向移动速率大
C．由于电荷做无规则热运动的速率比电荷定向移动的速率大得多，故电荷做无规则热运动形成的电流也就大得多
D．电荷做无规则热运动不形成电流
*9、有关电动势的说法中正确的是( )
A．当电路中通过1 C电荷量时，电源消耗的其他形式能的数值等于电源电动势的数值
B．电源提供的电能越多，电源的电动势越大
C．电源的电动势越大，也就是电源内储存的电荷越多
D．电源的电动势反映了电源将电能转化为其他形式的能的本领
*10、关于电流和电阻，下列说法中正确的是( )
A．电流的方向与导体中电荷的定向移动方向相同
B．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大
C．由R＝可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比
D．对给定的导体，比值是个定值，反映了导体本身的性质
*11、(双选)如图所示的电路，将两个相同的表头分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1 A时，A2的读数为0.6 A
D．A1的读数为1 A时，干路的电流为1.2 A
12、有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为，则电源的内阻为( )
A．R B．
C．4R D．
13、(双选)下列操作正确的是( )
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接
14、在如图所示的电路中，滑动变阻器的最大值为R0＝10 Ω，负载为RL＝10 Ω，电路两端所加的电压为U0＝20 V保持不变。
(1)开关S断开，变阻器触头移动时，电阻RL两端的电压UL变化范围是多少？
(2)开关S闭合，变阻器触头移动时，电阻RL两端的电压UL变化范围是多少？
15、在练习使用多用表的实验中
(1)某同学连接的电路如图所示。
①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；
②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的电阻；
③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是________两端的电压。
(2)在使用多用表的欧姆挡测量电阻时，下列说法正确的是________。
A．双手捏住两表笔金属杆，测量值将偏大
B．测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量
C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω
D．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大
2020—2021学年度人教物理选修3—1第二章 恒定电流含答案
人教选修3—1第二章 恒定电流
1、(双选)如图所示是电阻R的I?U 图象，图中α＝45°，由此得出( )
A．通过电阻的电流与两端电压成正比
B．电阻R＝0.5 Ω
C．因I?U图象的斜率表示电阻的倒数，故R＝＝1.0 Ω
D．在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是3.0 C
【答案】AD [由I?U图象可知，图线是一条过原点的倾斜直线，即I和U成正比，A正确；电阻R＝＝ Ω＝2 Ω，B错误；由于纵、横坐标的标度不一样，故不能用k＝tan α计算斜率表示电阻的倒数，C错误；在R两端加上6.0 V电压时，I＝＝ A＝3.0 A，每秒通过电阻横截面的电荷量q＝It＝3.0×1 C＝3.0 C，D正确。]
2、(双选)有一横截面积为S的铜导线，流经其中的电流为I；设每单位体积的导线中有n个自由电子，电子的电荷量为e，此电子的定向移动速率为v，在Δt时间内，通过导线横截面的自由电子数可表示为( )
A．nvSΔt B．nvΔt
C． D．
【答案】AC [
因为I＝，所以q＝IΔt，自由电子数目为N＝＝，C正确，D错误；又因为电流的微观表达式为I＝nevS，所以自由电子数目为N＝＝＝＝nvSΔt，A正确，B错误。]
3、(双选)关于电源与电路，下列说法正确的是( )
A．外电路中电流由电源正极流向负极，内电路中电流也由电源正极流向负极
B．外电路中电流由电源正极流向负极，内电路中电流由电源负极流向正极
C．外电路中电场力对电荷做正功，内电路中电场力对电荷也做正功
D．外电路中电场力对电荷做正功，内电路中非静电力对电荷做正功
【答案】BD [电路中电流是由正电荷的定向移动形成的，外电路中，正电荷在导线中电场的作用下，从高电势端向低电势端运动，即从电源正极向电源负极运动，此过程电场力对电荷做正功。根据稳定电流的闭合性和电荷守恒定律，在内电路中，正电荷只能从电源负极向正极运动，即电流从电源负极流向正极，此过程中，电荷运动方向与电场力的方向相反，电场力对电荷做负功。要使正电荷从电源负极移向电源正极，必须有除电场力以外的非静电力做功，使其他形式的能转化为电荷的电势能，所以B、D正确。]
4、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
【答案】ABD [由图象可知，U越大，I?U图线的斜率越小，表示小灯泡的电阻越大，即A正确。R＝中的U、I与小灯泡所处状态下的电压与电流相对应，即B对，C错。对应P点，功率P＝U1I2，与图中PQOM所围面积相等，故D正确。]
5、(双选)如图所示，甲、乙两个电路都由一个灵敏电流计G和一个电阻箱R组成，它们中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是( )
甲 乙
A.甲表是电流表，R增大时量程增大
B．甲表是电流表，R增大时量程减小
C．乙表是电压表，R增大时量程减小
D．乙表是电压表，R增大时量程增大
【答案】BD [电压表电阻分压，串联一个电阻；电流表电阻分流，并联一个电阻，所以甲表为电流表，乙表为电压表。并联电路电阻大时分流少，所以R增大时量程减小，A错误，B正确；串联电路电阻大时分压多，所以R增大时量程增大，C错误，D正确。]
6、下列关于电功、电功率和焦耳定律的说法中错误的是( )
A．电功率越大，电流做功越快，电路中产生的焦耳热一定越多
B．W＝UIt适用于任何电路，而W＝I2Rt＝t只适用于纯电阻电路
C．在非纯电阻电路中，UI>I2R
D．焦耳热Q＝I2Rt适用于任何电路
【答案】A [电功率公式为P＝，功率越大，表示电流做功越快。对于一段电路，有P＝IU，I＝，焦耳热Q＝Rt，可见Q与P、U、t都有关。所以，P越大，Q不一定越大，A错误。W＝UIt是电功的定义式，适用于任何电路，而I＝只适用于纯电阻电路，B正确。在非纯电阻电路中，电流做的功＝焦耳热＋其他形式的能，所以W>Q，即UI>I2R，C正确。Q＝I2Rt是焦耳热的定义式，适用于任何电路中产生的焦耳热，D正确。]
7、当电路中的电流超过熔丝的熔断电流时，熔丝就要熔断。由于种种原因，熔丝的横截面积略有差别。那么熔丝熔断的可能性较大的是( )
A．横截面积大的地方
B．横截面积小的地方
C．同时熔断
D．可能是横截面积大的地方，也可能是横截面积小的地方
【答案】B [根据电阻定律，横截面积小的地方电阻较大，当电流通过时，电阻大的位置发热量大易熔断。选项B正确。]
*8、关于电流，下列说法中正确的是( )
A．导体中无电流的原因是其内部自由电荷停止了运动
B．同种材料制成的两个金属导体都通电，则电流大的那个导体内自由电荷定向移动速率大
C．由于电荷做无规则热运动的速率比电荷定向移动的速率大得多，故电荷做无规则热运动形成的电流也就大得多
D．电荷做无规则热运动不形成电流
【答案】D [电流是自由电荷定向移动形成的，导体内的自由电子时刻都在做无规则的热运动，A错误；由电流的微观表达式I＝nqSv可知，同种材料制成的导体，电流大小不单是由自由电荷定向移动速率决定的，B错误；无规则的热运动不会形成电流，只有电荷定向移动才会形成电流，C错误，D正确。]
*9、有关电动势的说法中正确的是( )
A．当电路中通过1 C电荷量时，电源消耗的其他形式能的数值等于电源电动势的数值
B．电源提供的电能越多，电源的电动势越大
C．电源的电动势越大，也就是电源内储存的电荷越多
D．电源的电动势反映了电源将电能转化为其他形式的能的本领
【答案】A [电动势在数值上等于将1 C正电荷在电源内从负极移到正极时非静电力做的功，当电路中通过1 C电荷量时，电源消耗的其他形式能的数值等于电源电动势的值，故A正确。电动势表征电源把其他形式的能转化为电能的本领大小，电动势在数值上等于将1 C正电荷在电源内从负极移到正极时非静电力做的功，与电源提供的电能的多少无关，与电源内部储存的电能的多少无关，电动势越大的电源，将其他形式的能转化为电能的本领越大，故B、C、D错误。]
*10、关于电流和电阻，下列说法中正确的是( )
A．电流的方向与导体中电荷的定向移动方向相同
B．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大
C．由R＝可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比
D．对给定的导体，比值是个定值，反映了导体本身的性质
【答案】D [电流方向为正电荷定向移动的方向，故A错误；电流的大小与自由电荷的热运动无直接关系，故B错误；电阻由导体本身性质决定，不随U、I改变，故C错误；电阻可用R＝来计算，故D正确。]
*11、(双选)如图所示的电路，将两个相同的表头分别改装成A1(0～3 A)和A2(0～0.6 A)的电流表，把两个电流表并联接入电路中测量电流，则下列说法正确的是( )
A．A1的指针半偏时，A2的指针也半偏
B．A1的指针还没半偏时，A2的指针已经半偏
C．A1的读数为1 A时，A2的读数为0.6 A
D．A1的读数为1 A时，干路的电流为1.2 A
【答案】AD [A1和A2是由两个相同的表头改装而成的，只是它们并联的电阻不同。当两个电流表并联时，加在两电流表上的电压相等，所以，通过两表头的电流也相等，A正确，B错误；A1的读数为1 A时，A2的读数应为×0.6 A＝0.2 A，所以干路电流为1.2 A，C错误，D正确。]
12、有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为，则电源的内阻为( )
A．R B．
C．4R D．
【答案】C [由串联电路和并联电路的特点及闭合电路的欧姆定律得E＝I(2R＋r)，E＝I(＋r)，由以上两式可得r＝4R。]
13、(双选)下列操作正确的是( )
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接
【答案】AB [使用多用电表时，电流都是从红表笔流进，A正确；测电流时，应将多用电表串联接入电路，B正确；测电阻时，要选择合适挡位，使表头指针指在中央附近，待测电阻与外电路的其他元件(含电源)断开，C、D错误。]
14、在如图所示的电路中，滑动变阻器的最大值为R0＝10 Ω，负载为RL＝10 Ω，电路两端所加的电压为U0＝20 V保持不变。
(1)开关S断开，变阻器触头移动时，电阻RL两端的电压UL变化范围是多少？
(2)开关S闭合，变阻器触头移动时，电阻RL两端的电压UL变化范围是多少？
[解析] (1)开关S断开，变阻器触头在变阻器下端时，电阻RL与整个变阻器串联，根据串联分压规律，电阻RL两端电压为U0＝10 V
变阻器触头在变阻器上端时，滑动变阻器的接入阻值为零，相当于电阻RL直接接在电源上，其两端电压为U0＝20 V
所以电阻RL两端的电压变化范围是10 V≤UL≤20 V。
(2)开关S闭合，变阻器触头在变阻器下端时，电阻RL被短路，其两端电压为零，触头在变阻器上端时，电阻RL与变阻器并联，其两端电压为U0＝20 V
所以电阻RL两端的电压变化范围是0≤U′L≤20 V。
[答案] 见解析
15、在练习使用多用表的实验中
(1)某同学连接的电路如图所示。
①若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________的电流；
②若断开电路中的开关，旋转选择开关使其尖端对准欧姆挡，此时测得的是________的电阻；
③若旋转选择开关，使尖端对准直流电压挡，闭合开关，并将滑动变阻器的滑片移至最左端，此时测得的是________两端的电压。
(2)在使用多用表的欧姆挡测量电阻时，下列说法正确的是________。
A．双手捏住两表笔金属杆，测量值将偏大
B．测量时发现指针偏离中央刻度过大，则必需减小倍率，重新调零后再进行测量
C．选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于25 Ω
D．欧姆表内的电池使用时间太长，虽然完成调零，但测量值将略偏大
[解析] (1)多用电表与R1串联，则选择直流电流挡时，测得的是通过R1的电流；若断开电路中的开关，多用电表使用欧姆挡，则R1和R2串联接在多用电表两端，此时测得的是R1和R2串联的电阻；若多用电表选用直流电压挡，并将滑动变阻器的滑片移至最左端，则多用电表与R2并联，此时测得的是R2(或电源)两端的电压。
(2)双手捏住两表笔金属杆，相当于给待测电阻又并联了一个电阻，测量值将偏小，A错误；测量时发现指针偏离中央刻度过大，要看指针偏角情况，若偏角太大，说明待测电阻较小，应减小倍率，重新调零后再进行测量，若偏角太小，说明待测电阻较大，应增大倍率，重新调零后再进行测量，B错误；选择“×10”倍率测量时发现指针位于20与30正中间，则测量值小于250 Ω，C错误；欧姆表内的电池使用时间太长，则电动势E减小，完成调零过程则有Ig＝，测量电阻Rx时，根据闭合电路欧姆定律有I＝＝，由此可知，当E减小时，I减小，指针偏角减小，所以测量值将偏大，D正确。
[答案] (1)①R1 ②R1和R2串联 ③R2(或电源) (2)D
