2020--2021学年高二上学期物理人教版选修3-1第一章 静电场

2020--2021人教物理选修3—1第一章 静电场（含答案）
人教选修3—1第一章 静电场
1、直角坐标系xOy中，M、N两点位于x轴上，G、H两点坐标如图所示。M、N两点各固定一负点电荷，一电荷量为Q的正点电荷置于O点时，G点处的电场强度恰好为零。静电力常量用k表示。若将该正点电荷移到G点，则H点处场强的大小和方向分别为(　　)
A．，沿y轴正向　　 B．，沿y轴负向
C．，沿y轴正向 D．，沿y轴负向
2、(多选)关于电现象，下列说法中正确的是(　　)
A．感应起电是利用静电感应，使电荷从物体的一部分转移到物体的另一部分的过程
B．带电现象的本质是电子的转移，中性物体得到多余电子就一定带负电，失去电子就一定带正电
C．摩擦起电是普遍存在的现象，相互摩擦的两个物体总是同时带等量同种电荷
D．当一种电荷出现时，必然有等量异种电荷出现，当一种电荷被中和时，必然有等量异种电荷同时被中和
C错误；由电荷守恒定律可知D正确；中性物体得到多余电子带负电，失去电子带正电，B正确。]
3、如图所示，有三个点电荷A、B、C位于一个等边三角形的三个顶点上，已知A、B都带正电荷，A所受B、C两个点电荷的静电力的合力如图中FA所示，那么可以判定点电荷C所带电荷的电性为(　　)
A．一定是正电
B．一定是负电
C．可能是正电，也可能是负电
D．无法判断
4、如图所示，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q(q>0)的固定点电荷。已知b点处的电场强度为零，则d点处电场强度的大小为(k为静电力常量)(　　)
A．k B．k
C．k D．k
5、如图所示，有四个等量异种电荷，放在正方形的四个顶点处。A、B、C、D为正方形四个边的中点，O为正方形的中心，下列说法中正确的是(　　)
A．A、B、C、D四个点的电场强度相同
B．O点电场强度等于零
C．将一带正电的试探电荷匀速从B点沿直线移动到D点，电场力做功为零
D．将一带正电的试探电荷匀速从A点沿直线移动到C点，试探电荷具有的电势能增大
6、如图所示，三条等势线上有a、b、c、d四点，若将一正电荷由c经a移到d，静电力做正功W1，若由c经b移到d，静电力做正功W2，则(　　)
A．W1>W2，φ1>φ2
B．W1C．W1＝W2，φ1<φ2
D．W1＝W2，φ1>φ2

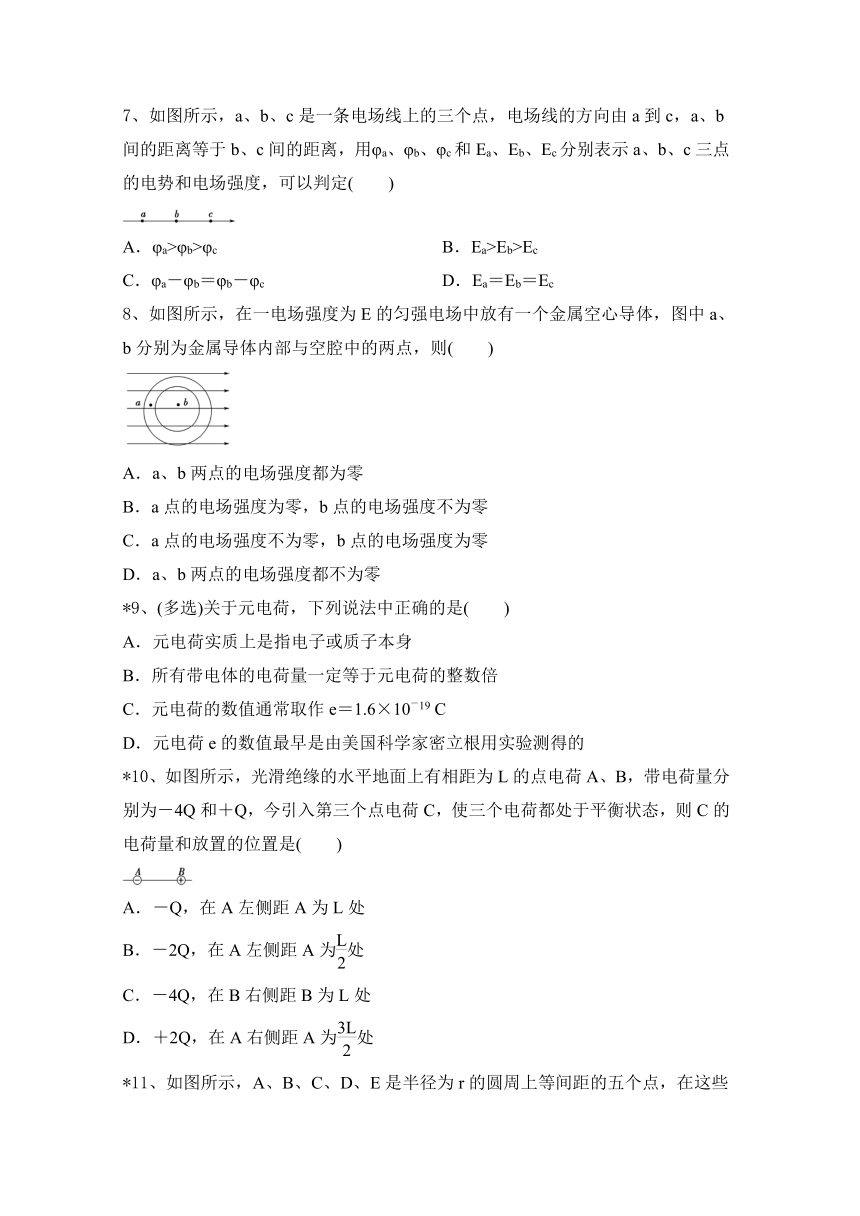

7、如图所示，a、b、c是一条电场线上的三个点，电场线的方向由a到c，a、b间的距离等于b、c间的距离，用φa、φb、φc和Ea、Eb、Ec分别表示a、b、c三点的电势和电场强度，可以判定(　　)
A．φa>φb>φc　　　 B．Ea>Eb>Ec
C．φa－φb＝φb－φc D．Ea＝Eb＝Ec
8、如图所示，在一电场强度为E的匀强电场中放有一个金属空心导体，图中a、b分别为金属导体内部与空腔中的两点，则(　　)
A．a、b两点的电场强度都为零
B．a点的电场强度为零，b点的电场强度不为零
C．a点的电场强度不为零，b点的电场强度为零
D．a、b两点的电场强度都不为零
*9、(多选)关于元电荷，下列说法中正确的是(　　)
A．元电荷实质上是指电子或质子本身
B．所有带电体的电荷量一定等于元电荷的整数倍
C．元电荷的数值通常取作e＝1.6×10－19 C
D．元电荷e的数值最早是由美国科学家密立根用实验测得的
*10、如图所示，光滑绝缘的水平地面上有相距为L的点电荷A、B，带电荷量分别为－4Q和＋Q，今引入第三个点电荷C，使三个电荷都处于平衡状态，则C的电荷量和放置的位置是(　　)
A．－Q，在A左侧距A为L处
B．－2Q，在A左侧距A为处
C．－4Q，在B右侧距B为L处
D．＋2Q，在A右侧距A为处

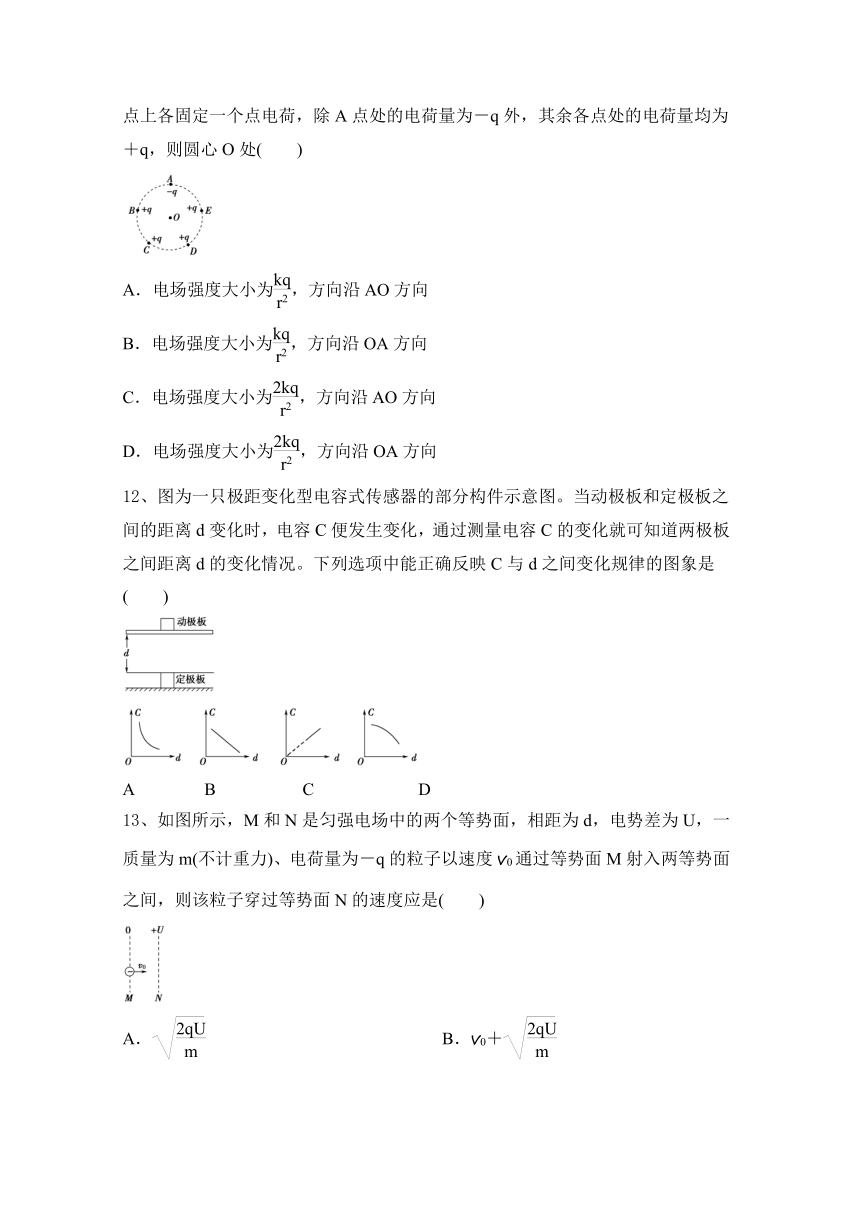

*11、如图所示，A、B、C、D、E是半径为r的圆周上等间距的五个点，在这些点上各固定一个点电荷，除A点处的电荷量为－q外，其余各点处的电荷量均为＋q，则圆心O处(　　)
A．电场强度大小为，方向沿AO方向
B．电场强度大小为，方向沿OA方向
C．电场强度大小为，方向沿AO方向
D．电场强度大小为，方向沿OA方向
12、图为一只极距变化型电容式传感器的部分构件示意图。当动极板和定极板之间的距离d变化时，电容C便发生变化，通过测量电容C的变化就可知道两极板之间距离d的变化情况。下列选项中能正确反映C与d之间变化规律的图象是(　　)
A　　　　B　　　　　C　 　D
13、如图所示，M和N是匀强电场中的两个等势面，相距为d，电势差为U，一质量为m(不计重力)、电荷量为－q的粒子以速度v0通过等势面M射入两等势面之间，则该粒子穿过等势面N的速度应是(　　)
A．　　　 B．v0＋
C．＋\f(2qU,m)) D．－\f(2qU,m))

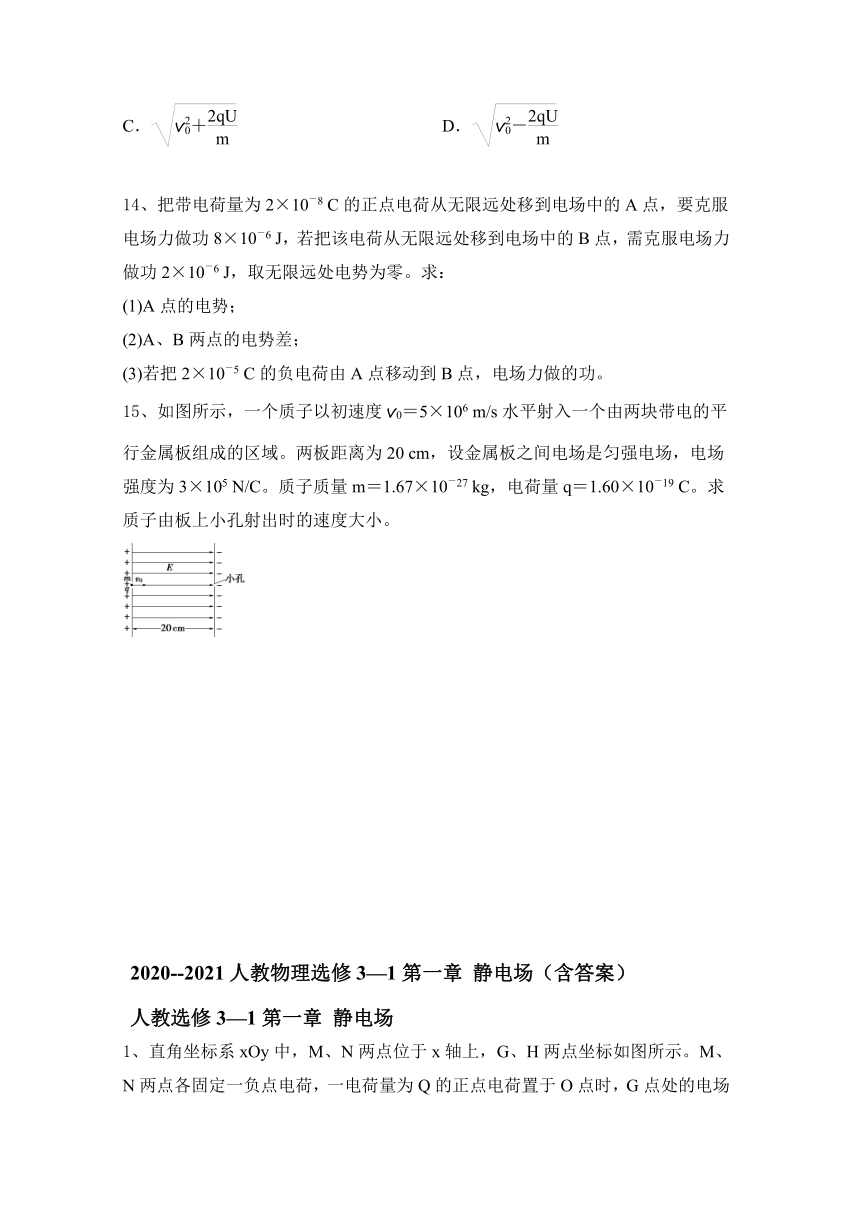

14、把带电荷量为2×10－8 C的正点电荷从无限远处移到电场中的A点，要克服电场力做功8×10－6 J，若把该电荷从无限远处移到电场中的B点，需克服电场力做功2×10－6 J，取无限远处电势为零。求：
(1)A点的电势；
(2)A、B两点的电势差；
(3)若把2×10－5 C的负电荷由A点移动到B点，电场力做的功。
15、如图所示，一个质子以初速度v0＝5×106 m/s水平射入一个由两块带电的平行金属板组成的区域。两板距离为20 cm，设金属板之间电场是匀强电场，电场强度为3×105 N/C。质子质量m＝1.67×10－27 kg，电荷量q＝1.60×10－19 C。求质子由板上小孔射出时的速度大小。
2020--2021人教物理选修3—1第一章 静电场（含答案）
人教选修3—1第一章 静电场
1、直角坐标系xOy中，M、N两点位于x轴上，G、H两点坐标如图所示。M、N两点各固定一负点电荷，一电荷量为Q的正点电荷置于O点时，G点处的电场强度恰好为零。静电力常量用k表示。若将该正点电荷移到G点，则H点处场强的大小和方向分别为(　　)
A．，沿y轴正向　　 B．，沿y轴负向
C．，沿y轴正向 D．，沿y轴负向
【答案】B　[由于对称性，M、N两处的负电荷在G、H处产生的场强大小相等，等于在O点的正点电荷产生的场强E1＝，正点电荷放在G处时，它在H处产生的场强E2＝，所以，H处的合场强E＝E1－E2＝，方向沿y轴负方向，B正确。]
2、(多选)关于电现象，下列说法中正确的是(　　)
A．感应起电是利用静电感应，使电荷从物体的一部分转移到物体的另一部分的过程
B．带电现象的本质是电子的转移，中性物体得到多余电子就一定带负电，失去电子就一定带正电
C．摩擦起电是普遍存在的现象，相互摩擦的两个物体总是同时带等量同种电荷
D．当一种电荷出现时，必然有等量异种电荷出现，当一种电荷被中和时，必然有等量异种电荷同时被中和
【答案】ABD　[感应起电是电荷从物体的一部分转移到另一部分，而摩擦起电是电荷从一个物体转移到另一个物体，相互摩擦的两个物体总是同时带等量异种电荷，故A正确，
C错误；由电荷守恒定律可知D正确；中性物体得到多余电子带负电，失去电子带正电，B正确。]
3、如图所示，有三个点电荷A、B、C位于一个等边三角形的三个顶点上，已知A、B都带正电荷，A所受B、C两个点电荷的静电力的合力如图中FA所示，那么可以判定点电荷C所带电荷的电性为(　　)
A．一定是正电
B．一定是负电
C．可能是正电，也可能是负电
D．无法判断
【答案】B　[由于点电荷B对A的库仑力沿BA方向，根据A所受B、C两个点电荷的静电力的合力FA的方向，可以确定点电荷C对A的库仑力沿AC方向，即点电荷C对A的库仑力为引力，点电荷C为负电荷，B正确。]
4、如图所示，一半径为R的圆盘上均匀分布着电荷量为Q的电荷，在垂直于圆盘且过圆心c的轴线上有a、b、d三个点，a和b、b和c、c和d间的距离均为R，在a点处有一电荷量为q(q>0)的固定点电荷。已知b点处的电场强度为零，则d点处电场强度的大小为(k为静电力常量)(　　)
A．k B．k
C．k D．k
【答案】B　[由于在a点放置一点电荷q后，b点电场强度为零，说明点电荷q在b点产生的电场强度与圆盘上Q在b点产生的电场强度大小相等，即EQ＝Eq＝k。根据对称性可知Q在d点产生的电场强度大小EQ′＝k，则Ed＝EQ′＋Eq′＝k＋k＝k，故选项B正确。]
5、如图所示，有四个等量异种电荷，放在正方形的四个顶点处。A、B、C、D为正方形四个边的中点，O为正方形的中心，下列说法中正确的是(　　)
A．A、B、C、D四个点的电场强度相同
B．O点电场强度等于零
C．将一带正电的试探电荷匀速从B点沿直线移动到D点，电场力做功为零
D．将一带正电的试探电荷匀速从A点沿直线移动到C点，试探电荷具有的电势能增大
【答案】C　[由点电荷电场叠加规律以及对称关系可知，A、C两点电场强度相同，B、D两点电场强度相同，选项A错误；O点的电场强度方向水平向右，不为0，选项B错误；由电场分布和对称关系可知，将一带正电的试探电荷匀速从B点沿直线移动到D点，电场力做功为零；将一带正电的试探电荷匀速从A点沿直线移动到C点，电场力做正功，试探电荷具有的电势能减小，选项C正确，D错误。]
6、如图所示，三条等势线上有a、b、c、d四点，若将一正电荷由c经a移到d，静电力做正功W1，若由c经b移到d，静电力做正功W2，则(　　)
A．W1>W2，φ1>φ2
B．W1C．W1＝W2，φ1<φ2
D．W1＝W2，φ1>φ2
【答案】D　[由W＝Uq可知，W1＝W2；由Wcd＝Ucd·q，Wcd>0，q>0，可知Ucd>0，故φ1>φ2>φ3，D正确。]
7、如图所示，a、b、c是一条电场线上的三个点，电场线的方向由a到c，a、b间的距离等于b、c间的距离，用φa、φb、φc和Ea、Eb、Ec分别表示a、b、c三点的电势和电场强度，可以判定(　　)
A．φa>φb>φc　　　 B．Ea>Eb>Ec
C．φa－φb＝φb－φc D．Ea＝Eb＝Ec
【答案】A　[只给出一条电场线无法判断电场线的疏密，故无法判断a、b、c三点电场强度的大小；沿电场线方向电势降低，故φa＞φb＞φc，选项A正确。]
8、如图所示，在一电场强度为E的匀强电场中放有一个金属空心导体，图中a、b分别为金属导体内部与空腔中的两点，则(　　)
A．a、b两点的电场强度都为零
B．a点的电场强度为零，b点的电场强度不为零
C．a点的电场强度不为零，b点的电场强度为零
D．a、b两点的电场强度都不为零
【答案】A　[处于静电平衡状态的导体，其内部场强为零，即Ea＝0；由于静电屏蔽，球内空腔的场强也为零，则Eb＝0，选项A正确。]
*9、(多选)关于元电荷，下列说法中正确的是(　　)
A．元电荷实质上是指电子或质子本身
B．所有带电体的电荷量一定等于元电荷的整数倍
C．元电荷的数值通常取作e＝1.6×10－19 C
D．元电荷e的数值最早是由美国科学家密立根用实验测得的
【答案】BCD　[元电荷实际上是指电荷量，数值为1.6×10－19 C，不是指某个具体的带电物质，如电子、质子，故A错误，C正确；元电荷是电荷量的数值，没有正负电性的区别，宏观上所有带电体的电荷量一定是元电荷的整数倍，故B正确；元电荷的具体数值最早是由密立根用油滴实验测得的，测量精度相当高，故D正确。]
*10、如图所示，光滑绝缘的水平地面上有相距为L的点电荷A、B，带电荷量分别为－4Q和＋Q，今引入第三个点电荷C，使三个电荷都处于平衡状态，则C的电荷量和放置的位置是(　　)
A．－Q，在A左侧距A为L处
B．－2Q，在A左侧距A为处
C．－4Q，在B右侧距B为L处
D．＋2Q，在A右侧距A为处
【答案】C　[根据电荷规律可知，C应放在B的右侧，且与A电性相同，带负电，由FAB＝FCB，得k＝k)，由FAC＝FBC，得k＝k)，解得rBC＝L，QC＝4Q。]
*11、如图所示，A、B、C、D、E是半径为r的圆周上等间距的五个点，在这些点上各固定一个点电荷，除A点处的电荷量为－q外，其余各点处的电荷量均为＋q，则圆心O处(　　)
A．电场强度大小为，方向沿AO方向
B．电场强度大小为，方向沿OA方向
C．电场强度大小为，方向沿AO方向
D．电场强度大小为，方向沿OA方向
【答案】D　[由点电荷的电场强度公式可知，各点电荷在O点产生的电场强度大小为E＝，电场强度是矢量，求合电场强度应用平行四边形定则。
由对称性可知，B、C、D、E四个点电荷的合电场强度大小为E′＝，方向沿OA方向，则A、B、C、D、E五个点电荷的合电场强度大小为：E合＝E′＋E＝＋＝，方向沿OA方向，故选D。]
12、图为一只极距变化型电容式传感器的部分构件示意图。当动极板和定极板之间的距离d变化时，电容C便发生变化，通过测量电容C的变化就可知道两极板之间距离d的变化情况。下列选项中能正确反映C与d之间变化规律的图象是(　　)
A　　　　B　　　　　C　 　D
【答案】A　[由平行板电容器电容的决定式C＝可知，电容C与两极板之间距离d成反比，在第一象限反比例函数图象是双曲线的一支，选项A正确。]
13、如图所示，M和N是匀强电场中的两个等势面，相距为d，电势差为U，一质量为m(不计重力)、电荷量为－q的粒子以速度v0通过等势面M射入两等势面之间，则该粒子穿过等势面N的速度应是(　　)
A．　　　 B．v0＋
C．＋\f(2qU,m)) D．－\f(2qU,m))
【答案】C　[由qU＝mv2－mv，可得v＝＋\f(2qU,m))，选项C正确。]
14、把带电荷量为2×10－8 C的正点电荷从无限远处移到电场中的A点，要克服电场力做功8×10－6 J，若把该电荷从无限远处移到电场中的B点，需克服电场力做功2×10－6 J，取无限远处电势为零。求：
(1)A点的电势；
(2)A、B两点的电势差；
(3)若把2×10－5 C的负电荷由A点移动到B点，电场力做的功。
[解析]　无限远处电势能为零，克服电场力做功，电势能增加，所以EpA＝8×10－6J，φA＝＝＝400 V，
同理φB＝ V＝100 V
故UAB＝φA－φB＝300 V。
若把2×10－5 C的负电荷由A点移动到B点，则
WAB＝q′UAB＝－2×10－5×300 J＝－6×10－3 J。
[答案]　(1)400 V　(2)300 V　(3)－6×10－3 J
15、如图所示，一个质子以初速度v0＝5×106 m/s水平射入一个由两块带电的平行金属板组成的区域。两板距离为20 cm，设金属板之间电场是匀强电场，电场强度为3×105 N/C。质子质量m＝1.67×10－27 kg，电荷量q＝1.60×10－19 C。求质子由板上小孔射出时的速度大小。
[解析]　根据动能定理W＝mv－mv
而W＝qEd
＝1.60×10－19×3×105×0.2 J
＝9.6×10－15 J
所以v1＝)
＝ m/s
≈6×106 m/s
质子飞出时的速度约为6×106 m/s。
[答案]　6×106 m/s
