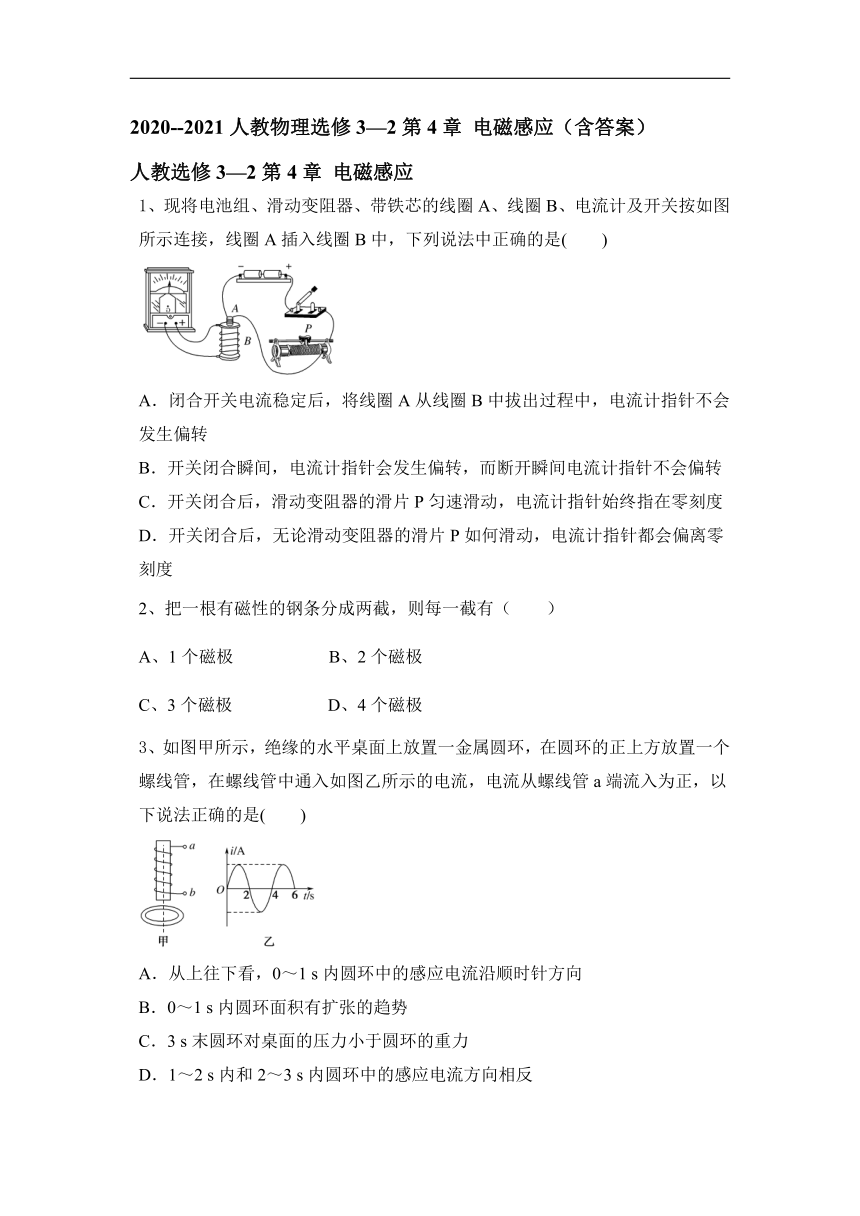

2020--2021人教物理选修3—2第4章 电磁感应（含答案）
人教选修3—2第4章 电磁感应
1、现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图所示连接，线圈A插入线圈B中，下列说法中正确的是( )
A．闭合开关电流稳定后，将线圈A从线圈B中拔出过程中，电流计指针不会发生偏转
B．开关闭合瞬间，电流计指针会发生偏转，而断开瞬间电流计指针不会偏转
C．开关闭合后，滑动变阻器的滑片P匀速滑动，电流计指针始终指在零刻度
D．开关闭合后，无论滑动变阻器的滑片P如何滑动，电流计指针都会偏离零刻度
2、把一根有磁性的钢条分成两截，则每一截有（ ）
A、1个磁极 B、2个磁极
C、3个磁极 D、4个磁极
3、如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正，以下说法正确的是( )
A．从上往下看，0～1 s内圆环中的感应电流沿顺时针方向
B．0～1 s内圆环面积有扩张的趋势
C．3 s末圆环对桌面的压力小于圆环的重力
D．1～2 s内和2～3 s内圆环中的感应电流方向相反

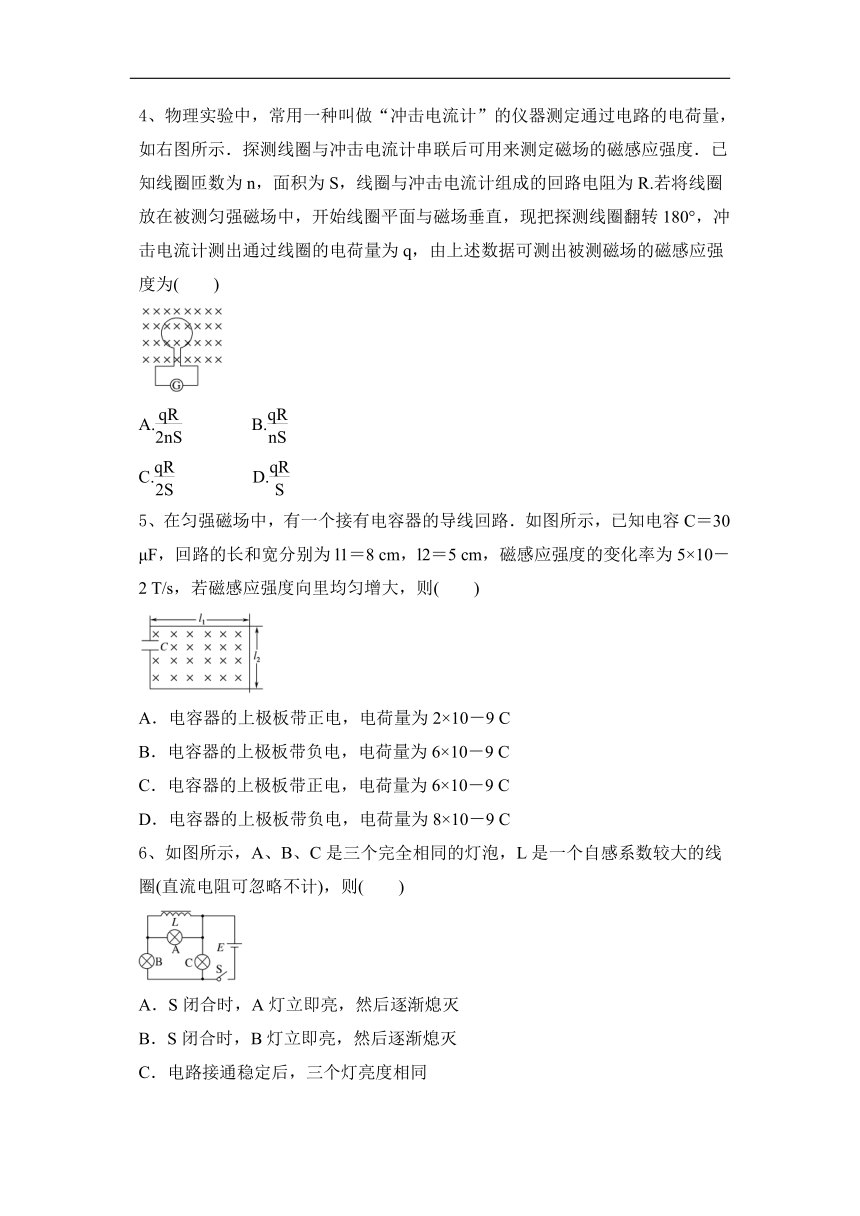

4、物理实验中，常用一种叫做“冲击电流计”的仪器测定通过电路的电荷量，如右图所示．探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度．已知线圈匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R.若将线圈放在被测匀强磁场中，开始线圈平面与磁场垂直，现把探测线圈翻转180°，冲击电流计测出通过线圈的电荷量为q，由上述数据可测出被测磁场的磁感应强度为( )
A. B.
C. D.
5、在匀强磁场中，有一个接有电容器的导线回路．如图所示，已知电容C＝30 μF，回路的长和宽分别为l1＝8 cm，l2＝5 cm，磁感应强度的变化率为5×10－2 T/s，若磁感应强度向里均匀增大，则( )
A．电容器的上极板带正电，电荷量为2×10－9 C
B．电容器的上极板带负电，电荷量为6×10－9 C
C．电容器的上极板带正电，电荷量为6×10－9 C
D．电容器的上极板带负电，电荷量为8×10－9 C
6、如图所示，A、B、C是三个完全相同的灯泡，L是一个自感系数较大的线圈(直流电阻可忽略不计)，则( )
A．S闭合时，A灯立即亮，然后逐渐熄灭
B．S闭合时，B灯立即亮，然后逐渐熄灭
C．电路接通稳定后，三个灯亮度相同
D．电路接通稳定后，S断开时，C灯立即熄灭

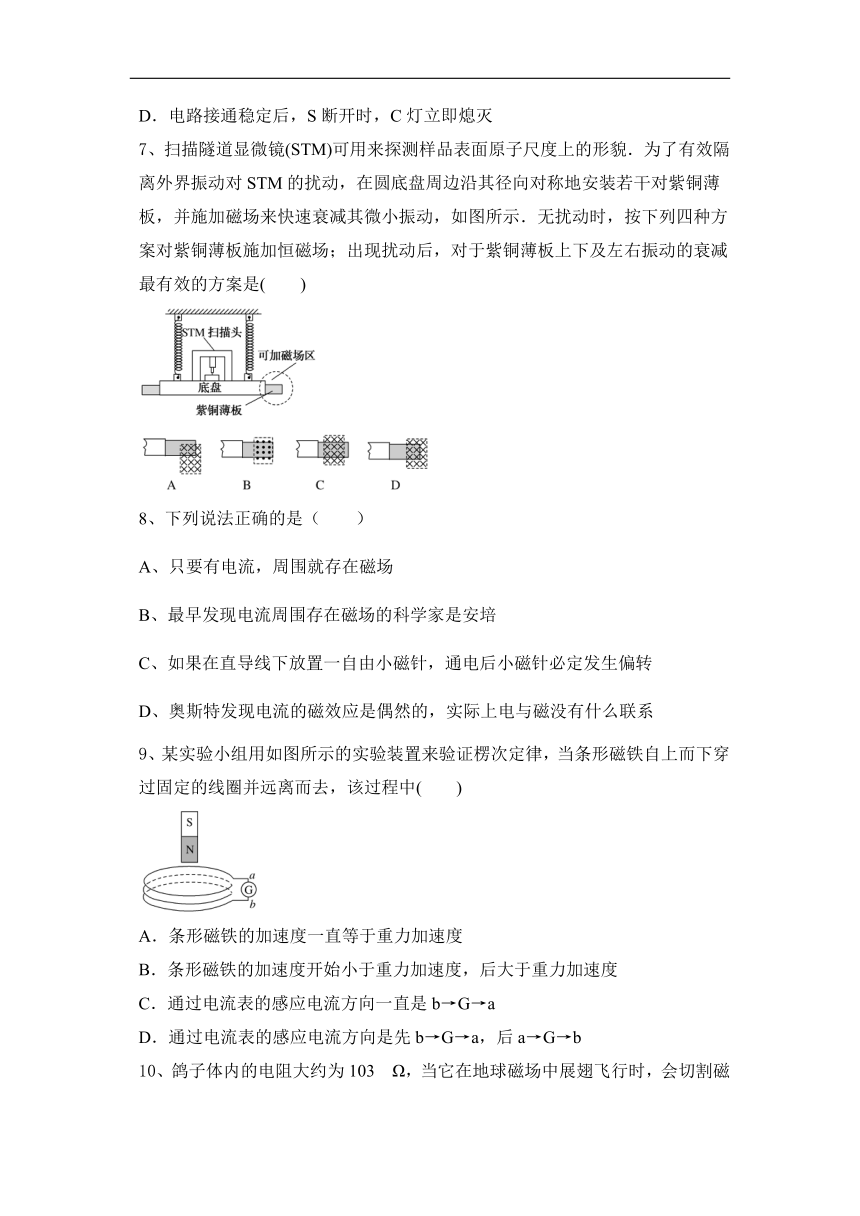

7、扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是( )
8、下列说法正确的是（ ）
A、只要有电流，周围就存在磁场
B、最早发现电流周围存在磁场的科学家是安培
C、如果在直导线下放置一自由小磁针，通电后小磁针必定发生偏转
D、奥斯特发现电流的磁效应是偶然的，实际上电与磁没有什么联系
9、某实验小组用如图所示的实验装置来验证楞次定律，当条形磁铁自上而下穿过固定的线圈并远离而去，该过程中( )
A．条形磁铁的加速度一直等于重力加速度
B．条形磁铁的加速度开始小于重力加速度，后大于重力加速度
C．通过电流表的感应电流方向一直是b→G→a
D．通过电流表的感应电流方向是先b→G→a，后a→G→b
10、鸽子体内的电阻大约为103 Ω，当它在地球磁场中展翅飞行时，会切割磁感线，在两翅之间产生动生电动势．若某处地磁场磁感应强度的竖直分量约为0.5×10－4 T，鸽子以20 m/s的速度水平滑翔，则可估算出两翅之间产生的动生电动势约为( )
A．30 mV B．3 mV
C．0.3 mV D．0.03 mV

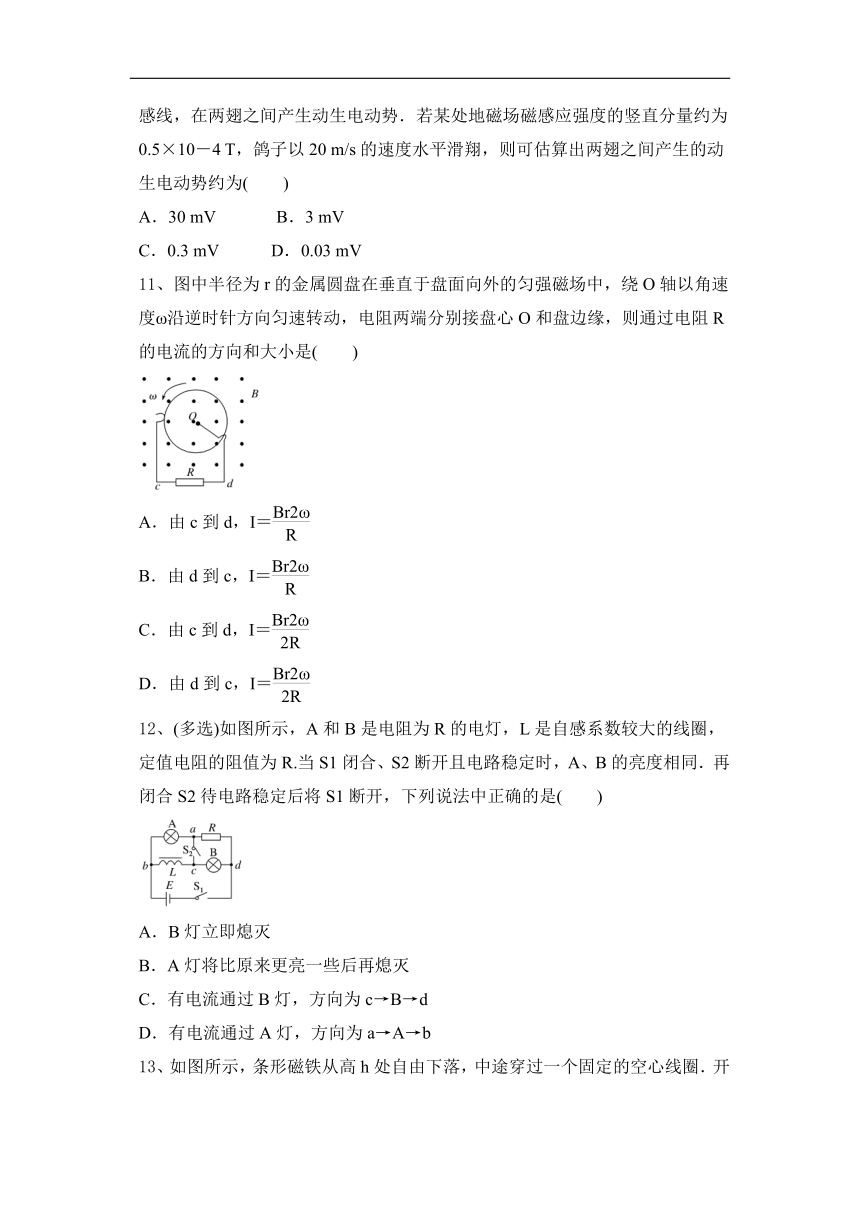

11、图中半径为r的金属圆盘在垂直于盘面向外的匀强磁场中，绕O轴以角速度ω沿逆时针方向匀速转动，电阻两端分别接盘心O和盘边缘，则通过电阻R的电流的方向和大小是( )
A．由c到d，I＝
B．由d到c，I＝
C．由c到d，I＝
D．由d到c，I＝
12、(多选)如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，定值电阻的阻值为R.当S1闭合、S2断开且电路稳定时，A、B的亮度相同．再闭合S2待电路稳定后将S1断开，下列说法中正确的是( )
A．B灯立即熄灭
B．A灯将比原来更亮一些后再熄灭
C．有电流通过B灯，方向为c→B→d
D．有电流通过A灯，方向为a→A→b
13、如图所示，条形磁铁从高h处自由下落，中途穿过一个固定的空心线圈．开关S断开，条形磁铁至落地用时t1，落地时速度为v1；S闭合，条形磁铁至落地用时t2落地时速度为v2，则它们的大小关系正确的是( )
A．t1＞t2，v1＞v2 B．t1＝t2，v1＝v2
C．t1＜t2，v1＜v2 D．t1＜t2，v1＞v2
14、“摇绳”能发电吗？把一条大约10m长的导线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路，两个同学迅速摇动这条导线，可以发电吗?简述你的理由，你认为两个同学沿哪个方向站立时，发电的可能性比较大?试一试
15、如图所示，足够长的平行光滑金属导轨水平放置，宽度L＝0.4 m，一端连接R＝1 Ω的电阻，导轨所在空间存在竖直向下的匀强磁场，磁感应强度B＝1 T．导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好．导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v＝5 m/s.
(1)求感应电动势E和感应电流I；
(2)求在0.1 s时间内，拉力的大小；
(3)若将MN换为电阻r＝1 Ω的导体棒，其他条件不变，求导体棒两端的电压U.
2020--2021人教物理选修3—2第4章 电磁感应（含答案）
人教选修3—2第4章 电磁感应
1、现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图所示连接，线圈A插入线圈B中，下列说法中正确的是( )
A．闭合开关电流稳定后，将线圈A从线圈B中拔出过程中，电流计指针不会发生偏转
B．开关闭合瞬间，电流计指针会发生偏转，而断开瞬间电流计指针不会偏转
C．开关闭合后，滑动变阻器的滑片P匀速滑动，电流计指针始终指在零刻度
D．开关闭合后，无论滑动变阻器的滑片P如何滑动，电流计指针都会偏离零刻度
【答案】D
2、把一根有磁性的钢条分成两截，则每一截有（ ）
A、1个磁极 B、2个磁极
C、3个磁极 D、4个磁极
【答案】B
3、如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正，以下说法正确的是( )
A．从上往下看，0～1 s内圆环中的感应电流沿顺时针方向
B．0～1 s内圆环面积有扩张的趋势
C．3 s末圆环对桌面的压力小于圆环的重力
D．1～2 s内和2～3 s内圆环中的感应电流方向相反
【答案】A
4、物理实验中，常用一种叫做“冲击电流计”的仪器测定通过电路的电荷量，如右图所示．探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度．已知线圈匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R.若将线圈放在被测匀强磁场中，开始线圈平面与磁场垂直，现把探测线圈翻转180°，冲击电流计测出通过线圈的电荷量为q，由上述数据可测出被测磁场的磁感应强度为( )
A. B.
C. D.
【解析】q＝Δt＝·Δt＝n＝n＝n，所以B＝.
答案：A
5、在匀强磁场中，有一个接有电容器的导线回路．如图所示，已知电容C＝30 μF，回路的长和宽分别为l1＝8 cm，l2＝5 cm，磁感应强度的变化率为5×10－2 T/s，若磁感应强度向里均匀增大，则( )
A．电容器的上极板带正电，电荷量为2×10－9 C
B．电容器的上极板带负电，电荷量为6×10－9 C
C．电容器的上极板带正电，电荷量为6×10－9 C
D．电容器的上极板带负电，电荷量为8×10－9 C
【解析】回路中的感应电动势等于电容器两极板间的电压，U＝E＝＝＝5×10－2×0.05×0.08 V＝2×10－4 V，则电容器的电荷量q＝CU＝30×10－6×2×10－4 C＝6×10－9 C，由楞次定律可判断回路中感应电动势沿逆时针方向，电容器的上极板带正电，C选项正确．
答案：C
6、如图所示，A、B、C是三个完全相同的灯泡，L是一个自感系数较大的线圈(直流电阻可忽略不计)，则( )
A．S闭合时，A灯立即亮，然后逐渐熄灭
B．S闭合时，B灯立即亮，然后逐渐熄灭
C．电路接通稳定后，三个灯亮度相同
D．电路接通稳定后，S断开时，C灯立即熄灭
【解析】S闭合瞬间，线圈产生自感现象，阻碍电流通过，但三个灯泡都有电流通过，稳定后，因线圈L的直流电阻可忽略不计，则A灯短路熄灭，B、C灯亮度相同，A正确，B、C错误；电路接通稳定后断开S时，线圈相当于电源给三个灯泡供电，C灯先变暗后熄灭，D错误．
答案：A
7、扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是( )
【解析】底盘上的紫铜薄板出现扰动时，其扰动方向不确定，在选项C这种情况下，紫铜薄板出现上下或左右扰动时，穿过薄板的磁通量难以改变，不能发生电磁感应现象，没有阻尼效应；在选项B、D这两种情况下，紫铜薄板出现上下扰动时，也没有发生电磁阻尼现象；选项A这种情况下，不管紫铜薄板出现上下或左右扰动时，都发生电磁感应现象，产生电磁阻尼效应，选项A正确．
答案：A
8、下列说法正确的是（ ）
A、只要有电流，周围就存在磁场
B、最早发现电流周围存在磁场的科学家是安培
C、如果在直导线下放置一自由小磁针，通电后小磁针必定发生偏转
D、奥斯特发现电流的磁效应是偶然的，实际上电与磁没有什么联系
【答案】A 解析：A、奥斯特最早发现电流的周围存在磁场，故A正确，B错误；?? C、由于地磁场的影响，只有导线产生的磁场与地磁场方向不相同时才能发生偏转，故C错误；D、奥斯特发现电流的磁效应揭示了电场和磁场间存在某种关系，法拉第在此发现的启发下发现了电流的磁效应，进一步说明了电与磁之间的关系，故D错误．故选：A。
9、某实验小组用如图所示的实验装置来验证楞次定律，当条形磁铁自上而下穿过固定的线圈并远离而去，该过程中( )
A．条形磁铁的加速度一直等于重力加速度
B．条形磁铁的加速度开始小于重力加速度，后大于重力加速度
C．通过电流表的感应电流方向一直是b→G→a
D．通过电流表的感应电流方向是先b→G→a，后a→G→b
【解析】根据楞次定律可知，当条形磁铁自上而下穿过固定的线圈并远离而去的过程中，线圈内产生的感应电流的磁场对条形磁铁的运动有阻碍作用，即表现为“来拒去留”，可知条形磁铁运动的加速度始终小于重力加速度，A、B错误；当条形磁铁靠近线圈时，线圈上端为N极，由安培定则知感应电流方向是b→G→a，当条形磁铁远离线圈时，线圈下端为N极，由安培定则知感应电流方向是a→G→b，C错误，D正确．
答案：D
10、鸽子体内的电阻大约为103 Ω，当它在地球磁场中展翅飞行时，会切割磁感线，在两翅之间产生动生电动势．若某处地磁场磁感应强度的竖直分量约为0.5×10－4 T，鸽子以20 m/s的速度水平滑翔，则可估算出两翅之间产生的动生电动势约为( )
A．30 mV B．3 mV
C．0.3 mV D．0.03 mV
【解析】鸽子两翅展开可达30 cm，所以E＝BLv＝0.3 mV，选项C正确．
答案：C
11、图中半径为r的金属圆盘在垂直于盘面向外的匀强磁场中，绕O轴以角速度ω沿逆时针方向匀速转动，电阻两端分别接盘心O和盘边缘，则通过电阻R的电流的方向和大小是( )
A．由c到d，I＝
B．由d到c，I＝
C．由c到d，I＝
D．由d到c，I＝
【解析】将金属圆盘看成是由无数条金属幅条组成的，这些幅条切割磁感线，产生感应电流，由右手定则判断可知：通过电阻R的电流的方向为从c到d.金属圆盘产生的感应电动势为E＝Br2ω.通过电阻R的电流的大小为I＝，故C正确．
答案：C
12、(多选)如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，定值电阻的阻值为R.当S1闭合、S2断开且电路稳定时，A、B的亮度相同．再闭合S2待电路稳定后将S1断开，下列说法中正确的是( )
A．B灯立即熄灭
B．A灯将比原来更亮一些后再熄灭
C．有电流通过B灯，方向为c→B→d
D．有电流通过A灯，方向为a→A→b
【解析】当电路稳定后再断开开关S1时，电源不再对电路供电，但因线圈L的自感作用，使线圈L中的电流只能逐渐减小，线圈中产生断电自感现象．当S1闭合、S2断开时，A、B灯的亮度相同，即通过两灯的电流相同，所以线圈L的直流电阻也为R.当闭合开关S2，待电路稳定后将S1断开，由于线圈L的自感作用，线圈L中的电流逐渐减小，但该电流不会通过B灯，所以B灯立即熄灭，故A正确，C错误；而A灯由于与线圈L组成回路，有逐渐减小的电流通过，且电流的方向为a→A→b，D正确；因线圈L中的电流与断开S1前A灯的电流相同，所以A灯不会比原来更亮一些再熄灭，而是逐渐熄灭，B错误．
答案：AD
13、如图所示，条形磁铁从高h处自由下落，中途穿过一个固定的空心线圈．开关S断开，条形磁铁至落地用时t1，落地时速度为v1；S闭合，条形磁铁至落地用时t2落地时速度为v2，则它们的大小关系正确的是( )
A．t1＞t2，v1＞v2 B．t1＝t2，v1＝v2
C．t1＜t2，v1＜v2 D．t1＜t2，v1＞v2
【解析】开关S断开时，线圈中无感应电流，对条形磁铁无阻碍作用，条形磁铁自由下落，故a＝g；当开关S闭合时，线圈中有感应电流，对条形磁铁的下落有阻碍作用，故av2，选项D正确．
答案：D
14、“摇绳”能发电吗？把一条大约10m长的导线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路，两个同学迅速摇动这条导线，可以发电吗?简述你的理由，你认为两个同学沿哪个方向站立时，发电的可能性比较大?试一试
【答案】解析：我们知道，闭合回路的一部分导体做切割磁感线运动时，闭合回路中有感应电流产生，摇导线发电的实质是:闭合回路的一部分导体切割地磁场的磁感线，故导线运动方向与地磁场平行时，无感应电流产生，而运动方向与地磁场垂直时，产生的感应电流最大，地磁场是南北方向的，故摇导线的两同学东西方向站立时，发电的可能性最大。
15、如图所示，足够长的平行光滑金属导轨水平放置，宽度L＝0.4 m，一端连接R＝1 Ω的电阻，导轨所在空间存在竖直向下的匀强磁场，磁感应强度B＝1 T．导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好．导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v＝5 m/s.
(1)求感应电动势E和感应电流I；
(2)求在0.1 s时间内，拉力的大小；
(3)若将MN换为电阻r＝1 Ω的导体棒，其他条件不变，求导体棒两端的电压U.
【解析】(1)由法拉第电磁感应定律可得，感应电动势
E＝BLv＝1×0.4×5 V＝2 V
感应电流I＝＝ A＝2 A
(2)拉力大小等于安培力大小，F＝BIL＝1×2×0.4 N＝0.8 N
(3)由闭合电路欧姆定律可得，电路中电流I′＝＝ A＝1 A
由欧姆定律可得，导体棒两端电压U＝I′R＝1 V.
答案：(1)2 V 2 A (2)0.8 N (3)1 V
人教选修3—2第4章 电磁感应
1、现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图所示连接，线圈A插入线圈B中，下列说法中正确的是( )
A．闭合开关电流稳定后，将线圈A从线圈B中拔出过程中，电流计指针不会发生偏转
B．开关闭合瞬间，电流计指针会发生偏转，而断开瞬间电流计指针不会偏转
C．开关闭合后，滑动变阻器的滑片P匀速滑动，电流计指针始终指在零刻度
D．开关闭合后，无论滑动变阻器的滑片P如何滑动，电流计指针都会偏离零刻度
2、把一根有磁性的钢条分成两截，则每一截有（ ）
A、1个磁极 B、2个磁极
C、3个磁极 D、4个磁极
3、如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正，以下说法正确的是( )
A．从上往下看，0～1 s内圆环中的感应电流沿顺时针方向
B．0～1 s内圆环面积有扩张的趋势
C．3 s末圆环对桌面的压力小于圆环的重力
D．1～2 s内和2～3 s内圆环中的感应电流方向相反
4、物理实验中，常用一种叫做“冲击电流计”的仪器测定通过电路的电荷量，如右图所示．探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度．已知线圈匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R.若将线圈放在被测匀强磁场中，开始线圈平面与磁场垂直，现把探测线圈翻转180°，冲击电流计测出通过线圈的电荷量为q，由上述数据可测出被测磁场的磁感应强度为( )
A. B.
C. D.
5、在匀强磁场中，有一个接有电容器的导线回路．如图所示，已知电容C＝30 μF，回路的长和宽分别为l1＝8 cm，l2＝5 cm，磁感应强度的变化率为5×10－2 T/s，若磁感应强度向里均匀增大，则( )
A．电容器的上极板带正电，电荷量为2×10－9 C
B．电容器的上极板带负电，电荷量为6×10－9 C
C．电容器的上极板带正电，电荷量为6×10－9 C
D．电容器的上极板带负电，电荷量为8×10－9 C
6、如图所示，A、B、C是三个完全相同的灯泡，L是一个自感系数较大的线圈(直流电阻可忽略不计)，则( )
A．S闭合时，A灯立即亮，然后逐渐熄灭
B．S闭合时，B灯立即亮，然后逐渐熄灭
C．电路接通稳定后，三个灯亮度相同
D．电路接通稳定后，S断开时，C灯立即熄灭
7、扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是( )
8、下列说法正确的是（ ）
A、只要有电流，周围就存在磁场
B、最早发现电流周围存在磁场的科学家是安培
C、如果在直导线下放置一自由小磁针，通电后小磁针必定发生偏转
D、奥斯特发现电流的磁效应是偶然的，实际上电与磁没有什么联系
9、某实验小组用如图所示的实验装置来验证楞次定律，当条形磁铁自上而下穿过固定的线圈并远离而去，该过程中( )
A．条形磁铁的加速度一直等于重力加速度
B．条形磁铁的加速度开始小于重力加速度，后大于重力加速度
C．通过电流表的感应电流方向一直是b→G→a
D．通过电流表的感应电流方向是先b→G→a，后a→G→b
10、鸽子体内的电阻大约为103 Ω，当它在地球磁场中展翅飞行时，会切割磁感线，在两翅之间产生动生电动势．若某处地磁场磁感应强度的竖直分量约为0.5×10－4 T，鸽子以20 m/s的速度水平滑翔，则可估算出两翅之间产生的动生电动势约为( )
A．30 mV B．3 mV
C．0.3 mV D．0.03 mV
11、图中半径为r的金属圆盘在垂直于盘面向外的匀强磁场中，绕O轴以角速度ω沿逆时针方向匀速转动，电阻两端分别接盘心O和盘边缘，则通过电阻R的电流的方向和大小是( )
A．由c到d，I＝
B．由d到c，I＝
C．由c到d，I＝
D．由d到c，I＝
12、(多选)如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，定值电阻的阻值为R.当S1闭合、S2断开且电路稳定时，A、B的亮度相同．再闭合S2待电路稳定后将S1断开，下列说法中正确的是( )
A．B灯立即熄灭
B．A灯将比原来更亮一些后再熄灭
C．有电流通过B灯，方向为c→B→d
D．有电流通过A灯，方向为a→A→b
13、如图所示，条形磁铁从高h处自由下落，中途穿过一个固定的空心线圈．开关S断开，条形磁铁至落地用时t1，落地时速度为v1；S闭合，条形磁铁至落地用时t2落地时速度为v2，则它们的大小关系正确的是( )
A．t1＞t2，v1＞v2 B．t1＝t2，v1＝v2
C．t1＜t2，v1＜v2 D．t1＜t2，v1＞v2
14、“摇绳”能发电吗？把一条大约10m长的导线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路，两个同学迅速摇动这条导线，可以发电吗?简述你的理由，你认为两个同学沿哪个方向站立时，发电的可能性比较大?试一试
15、如图所示，足够长的平行光滑金属导轨水平放置，宽度L＝0.4 m，一端连接R＝1 Ω的电阻，导轨所在空间存在竖直向下的匀强磁场，磁感应强度B＝1 T．导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好．导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v＝5 m/s.
(1)求感应电动势E和感应电流I；
(2)求在0.1 s时间内，拉力的大小；
(3)若将MN换为电阻r＝1 Ω的导体棒，其他条件不变，求导体棒两端的电压U.
2020--2021人教物理选修3—2第4章 电磁感应（含答案）
人教选修3—2第4章 电磁感应
1、现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图所示连接，线圈A插入线圈B中，下列说法中正确的是( )
A．闭合开关电流稳定后，将线圈A从线圈B中拔出过程中，电流计指针不会发生偏转
B．开关闭合瞬间，电流计指针会发生偏转，而断开瞬间电流计指针不会偏转
C．开关闭合后，滑动变阻器的滑片P匀速滑动，电流计指针始终指在零刻度
D．开关闭合后，无论滑动变阻器的滑片P如何滑动，电流计指针都会偏离零刻度
【答案】D
2、把一根有磁性的钢条分成两截，则每一截有（ ）
A、1个磁极 B、2个磁极
C、3个磁极 D、4个磁极
【答案】B
3、如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正，以下说法正确的是( )
A．从上往下看，0～1 s内圆环中的感应电流沿顺时针方向
B．0～1 s内圆环面积有扩张的趋势
C．3 s末圆环对桌面的压力小于圆环的重力
D．1～2 s内和2～3 s内圆环中的感应电流方向相反
【答案】A
4、物理实验中，常用一种叫做“冲击电流计”的仪器测定通过电路的电荷量，如右图所示．探测线圈与冲击电流计串联后可用来测定磁场的磁感应强度．已知线圈匝数为n，面积为S，线圈与冲击电流计组成的回路电阻为R.若将线圈放在被测匀强磁场中，开始线圈平面与磁场垂直，现把探测线圈翻转180°，冲击电流计测出通过线圈的电荷量为q，由上述数据可测出被测磁场的磁感应强度为( )
A. B.
C. D.
【解析】q＝Δt＝·Δt＝n＝n＝n，所以B＝.
答案：A
5、在匀强磁场中，有一个接有电容器的导线回路．如图所示，已知电容C＝30 μF，回路的长和宽分别为l1＝8 cm，l2＝5 cm，磁感应强度的变化率为5×10－2 T/s，若磁感应强度向里均匀增大，则( )
A．电容器的上极板带正电，电荷量为2×10－9 C
B．电容器的上极板带负电，电荷量为6×10－9 C
C．电容器的上极板带正电，电荷量为6×10－9 C
D．电容器的上极板带负电，电荷量为8×10－9 C
【解析】回路中的感应电动势等于电容器两极板间的电压，U＝E＝＝＝5×10－2×0.05×0.08 V＝2×10－4 V，则电容器的电荷量q＝CU＝30×10－6×2×10－4 C＝6×10－9 C，由楞次定律可判断回路中感应电动势沿逆时针方向，电容器的上极板带正电，C选项正确．
答案：C
6、如图所示，A、B、C是三个完全相同的灯泡，L是一个自感系数较大的线圈(直流电阻可忽略不计)，则( )
A．S闭合时，A灯立即亮，然后逐渐熄灭
B．S闭合时，B灯立即亮，然后逐渐熄灭
C．电路接通稳定后，三个灯亮度相同
D．电路接通稳定后，S断开时，C灯立即熄灭
【解析】S闭合瞬间，线圈产生自感现象，阻碍电流通过，但三个灯泡都有电流通过，稳定后，因线圈L的直流电阻可忽略不计，则A灯短路熄灭，B、C灯亮度相同，A正确，B、C错误；电路接通稳定后断开S时，线圈相当于电源给三个灯泡供电，C灯先变暗后熄灭，D错误．
答案：A
7、扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是( )
【解析】底盘上的紫铜薄板出现扰动时，其扰动方向不确定，在选项C这种情况下，紫铜薄板出现上下或左右扰动时，穿过薄板的磁通量难以改变，不能发生电磁感应现象，没有阻尼效应；在选项B、D这两种情况下，紫铜薄板出现上下扰动时，也没有发生电磁阻尼现象；选项A这种情况下，不管紫铜薄板出现上下或左右扰动时，都发生电磁感应现象，产生电磁阻尼效应，选项A正确．
答案：A
8、下列说法正确的是（ ）
A、只要有电流，周围就存在磁场
B、最早发现电流周围存在磁场的科学家是安培
C、如果在直导线下放置一自由小磁针，通电后小磁针必定发生偏转
D、奥斯特发现电流的磁效应是偶然的，实际上电与磁没有什么联系
【答案】A 解析：A、奥斯特最早发现电流的周围存在磁场，故A正确，B错误；?? C、由于地磁场的影响，只有导线产生的磁场与地磁场方向不相同时才能发生偏转，故C错误；D、奥斯特发现电流的磁效应揭示了电场和磁场间存在某种关系，法拉第在此发现的启发下发现了电流的磁效应，进一步说明了电与磁之间的关系，故D错误．故选：A。
9、某实验小组用如图所示的实验装置来验证楞次定律，当条形磁铁自上而下穿过固定的线圈并远离而去，该过程中( )
A．条形磁铁的加速度一直等于重力加速度
B．条形磁铁的加速度开始小于重力加速度，后大于重力加速度
C．通过电流表的感应电流方向一直是b→G→a
D．通过电流表的感应电流方向是先b→G→a，后a→G→b
【解析】根据楞次定律可知，当条形磁铁自上而下穿过固定的线圈并远离而去的过程中，线圈内产生的感应电流的磁场对条形磁铁的运动有阻碍作用，即表现为“来拒去留”，可知条形磁铁运动的加速度始终小于重力加速度，A、B错误；当条形磁铁靠近线圈时，线圈上端为N极，由安培定则知感应电流方向是b→G→a，当条形磁铁远离线圈时，线圈下端为N极，由安培定则知感应电流方向是a→G→b，C错误，D正确．
答案：D
10、鸽子体内的电阻大约为103 Ω，当它在地球磁场中展翅飞行时，会切割磁感线，在两翅之间产生动生电动势．若某处地磁场磁感应强度的竖直分量约为0.5×10－4 T，鸽子以20 m/s的速度水平滑翔，则可估算出两翅之间产生的动生电动势约为( )
A．30 mV B．3 mV
C．0.3 mV D．0.03 mV
【解析】鸽子两翅展开可达30 cm，所以E＝BLv＝0.3 mV，选项C正确．
答案：C
11、图中半径为r的金属圆盘在垂直于盘面向外的匀强磁场中，绕O轴以角速度ω沿逆时针方向匀速转动，电阻两端分别接盘心O和盘边缘，则通过电阻R的电流的方向和大小是( )
A．由c到d，I＝
B．由d到c，I＝
C．由c到d，I＝
D．由d到c，I＝
【解析】将金属圆盘看成是由无数条金属幅条组成的，这些幅条切割磁感线，产生感应电流，由右手定则判断可知：通过电阻R的电流的方向为从c到d.金属圆盘产生的感应电动势为E＝Br2ω.通过电阻R的电流的大小为I＝，故C正确．
答案：C
12、(多选)如图所示，A和B是电阻为R的电灯，L是自感系数较大的线圈，定值电阻的阻值为R.当S1闭合、S2断开且电路稳定时，A、B的亮度相同．再闭合S2待电路稳定后将S1断开，下列说法中正确的是( )
A．B灯立即熄灭
B．A灯将比原来更亮一些后再熄灭
C．有电流通过B灯，方向为c→B→d
D．有电流通过A灯，方向为a→A→b
【解析】当电路稳定后再断开开关S1时，电源不再对电路供电，但因线圈L的自感作用，使线圈L中的电流只能逐渐减小，线圈中产生断电自感现象．当S1闭合、S2断开时，A、B灯的亮度相同，即通过两灯的电流相同，所以线圈L的直流电阻也为R.当闭合开关S2，待电路稳定后将S1断开，由于线圈L的自感作用，线圈L中的电流逐渐减小，但该电流不会通过B灯，所以B灯立即熄灭，故A正确，C错误；而A灯由于与线圈L组成回路，有逐渐减小的电流通过，且电流的方向为a→A→b，D正确；因线圈L中的电流与断开S1前A灯的电流相同，所以A灯不会比原来更亮一些再熄灭，而是逐渐熄灭，B错误．
答案：AD
13、如图所示，条形磁铁从高h处自由下落，中途穿过一个固定的空心线圈．开关S断开，条形磁铁至落地用时t1，落地时速度为v1；S闭合，条形磁铁至落地用时t2落地时速度为v2，则它们的大小关系正确的是( )
A．t1＞t2，v1＞v2 B．t1＝t2，v1＝v2
C．t1＜t2，v1＜v2 D．t1＜t2，v1＞v2
【解析】开关S断开时，线圈中无感应电流，对条形磁铁无阻碍作用，条形磁铁自由下落，故a＝g；当开关S闭合时，线圈中有感应电流，对条形磁铁的下落有阻碍作用，故a
答案：D
14、“摇绳”能发电吗？把一条大约10m长的导线的两端连在一个灵敏电流表的两个接线柱上，形成闭合回路，两个同学迅速摇动这条导线，可以发电吗?简述你的理由，你认为两个同学沿哪个方向站立时，发电的可能性比较大?试一试
【答案】解析：我们知道，闭合回路的一部分导体做切割磁感线运动时，闭合回路中有感应电流产生，摇导线发电的实质是:闭合回路的一部分导体切割地磁场的磁感线，故导线运动方向与地磁场平行时，无感应电流产生，而运动方向与地磁场垂直时，产生的感应电流最大，地磁场是南北方向的，故摇导线的两同学东西方向站立时，发电的可能性最大。
15、如图所示，足够长的平行光滑金属导轨水平放置，宽度L＝0.4 m，一端连接R＝1 Ω的电阻，导轨所在空间存在竖直向下的匀强磁场，磁感应强度B＝1 T．导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好．导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v＝5 m/s.
(1)求感应电动势E和感应电流I；
(2)求在0.1 s时间内，拉力的大小；
(3)若将MN换为电阻r＝1 Ω的导体棒，其他条件不变，求导体棒两端的电压U.
【解析】(1)由法拉第电磁感应定律可得，感应电动势
E＝BLv＝1×0.4×5 V＝2 V
感应电流I＝＝ A＝2 A
(2)拉力大小等于安培力大小，F＝BIL＝1×2×0.4 N＝0.8 N
(3)由闭合电路欧姆定律可得，电路中电流I′＝＝ A＝1 A
由欧姆定律可得，导体棒两端电压U＝I′R＝1 V.
答案：(1)2 V 2 A (2)0.8 N (3)1 V
