2020—2021学年人教版（2019）高二物理《串联电路和并联电路——电表的改装专题》课件11张PPT

电表改装

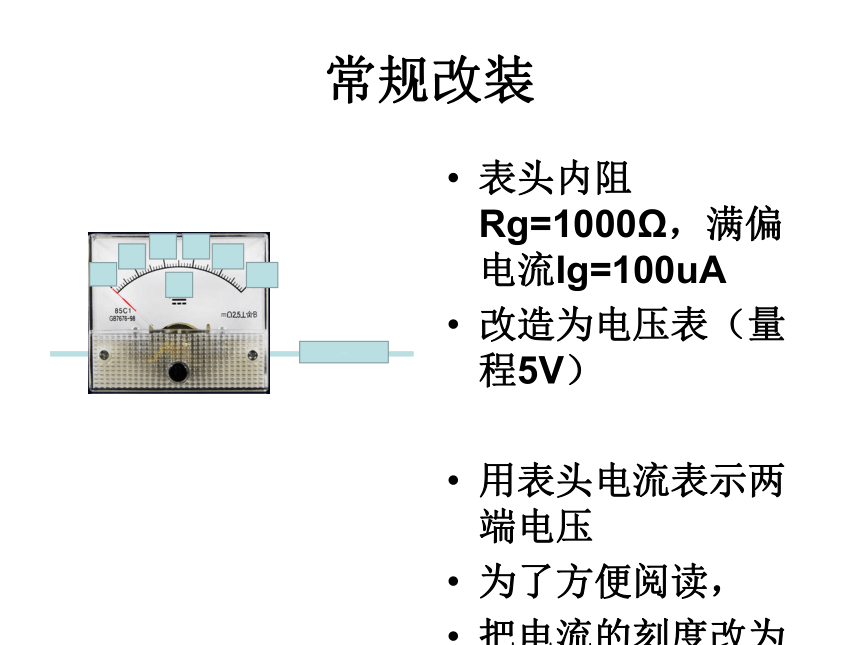

常规改装
表头内阻Rg=1000Ω，满偏电流Ig=100uA
改造为电压表（量程5V）
用表头电流表示两端电压
为了方便阅读，
把电流的刻度改为的电压刻度
R=49kΩ
V
5
4
3
2
1
0
常规改装
表头内阻Rg=1000Ω，满偏电流Ig=100uA
改造为电流表（量程5mA）
用表头电流表示总电路电流
为了方便阅读，
把电流的刻度改为大电流的刻度
R=20.4Ω
mA
5
4
3
2
1
0

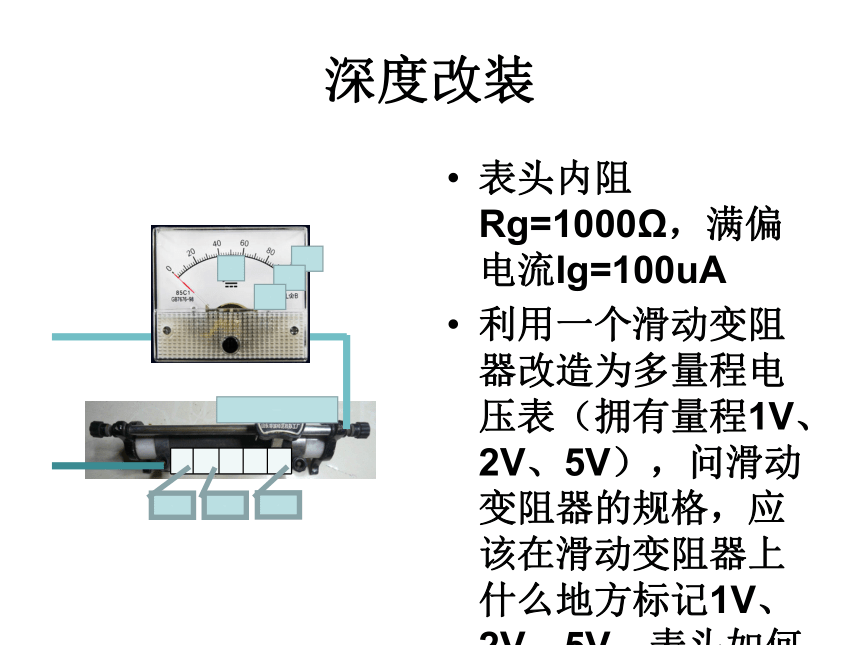

深度改装
表头内阻Rg=1000Ω，满偏电流Ig=100uA
利用一个滑动变阻器改造为多量程电压表（拥有量程1V、2V、5V），问滑动变阻器的规格，应该在滑动变阻器上什么地方标记1V、2V、5V，表头如何改动？
50kΩ，100uA
1V
2V
5V
5
2
1
V

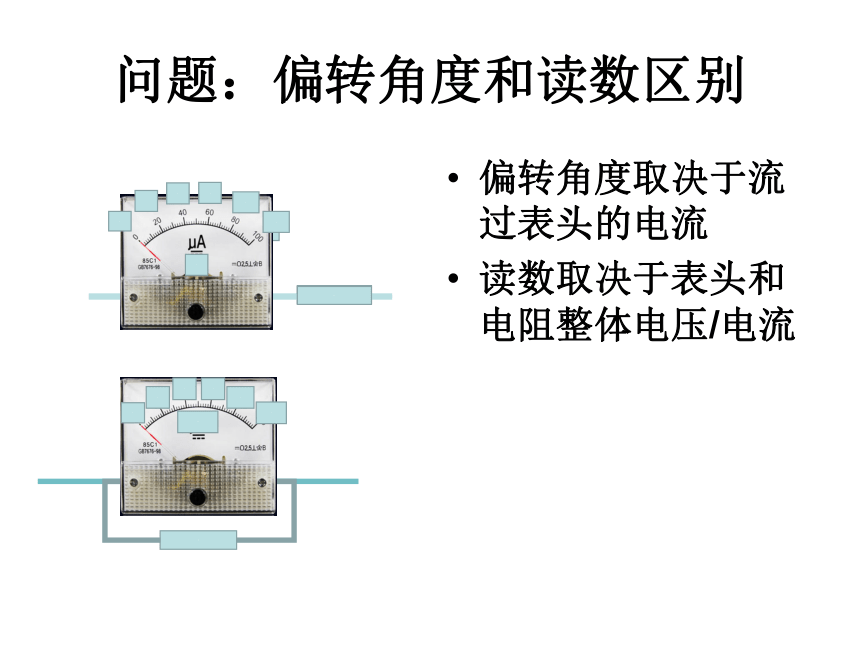

问题：偏转角度和读数区别
偏转角度取决于流过表头的电流
读数取决于表头和电阻整体电压/电流
R1
V
5
4
3
2
1
0
R2
mA
10
8
6
4
2
0
R1
V
5
4
3
2
1
0
问题：偏转角度和读数区别
R1
V
5
4
3
2
1
0
R2
V
10
8
6
4
2
0
R1
mA
5
4
3
2
1
0
R2
mA
10
8
6
4
2
0
问题：偏转角度和读数区别
R1
V
5
4
3
2
1
0
R2
V
10
8
6
4
2
0
R1
mA
5
4
3
2
1
0
R2
mA
10
8
6
4
2
0
实战
用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表A1（0~0.6A）、A2（0~3A），若把A1、A2并联接入电路，如图所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是（　　）
A．图甲中的A1、A2的示数之比为1:5
B．图甲中的A1、A2的示数之比为1:1
C．图甲中的A1、A2的示数之比为5:1
D．图甲中的A1、A2的指针偏角之比为1:5
E．图甲中的A1、A2的指针偏角之比为1:1
F．图甲中的A1、A2的指针偏角之比为5:1
实战
右图是某同学改装成某一量程电流表的原理图（其中表头内阻为Rg，并联的定值电阻的阻值为R），结果他发现该电流表的示数总是比准确值稍大一点，请问以下哪些措施可以加以改进（ ）
A．并联一个比Rg和R的总电阻小得多的电阻
B．给定值电阻串联一个比R小得多的电阻
C．并联一个比R大得多的电阻
D．给表头串联一个比Rg小得多的电阻
实际应用
传感器在现代生活、生产和科技中有着相当广泛的应用。如图甲是一个压力传感器设计电路，要求从表盘上直接读出压力大小。其中R1是保护电阻，R2是调零电阻（总电阻100Ω），理想电流表量程为10mA，电源电动势E=3V（内阻不计），压敏电阻的阻值R与所受压力大小F的对应关系如图乙所示。
(1)有三个规格的保护电阻，R1应选哪一个（______）；
A．25Ω B．250Ω C．2500Ω
(2)选取、安装保护电阻后，要对压力传感器进行调零。调零电阻R2应调为________Ω；
(3)现对表盘进行重新赋值。原3mA刻度线应标注____________N；
20
2800
实际应用
制造一个体脂称
