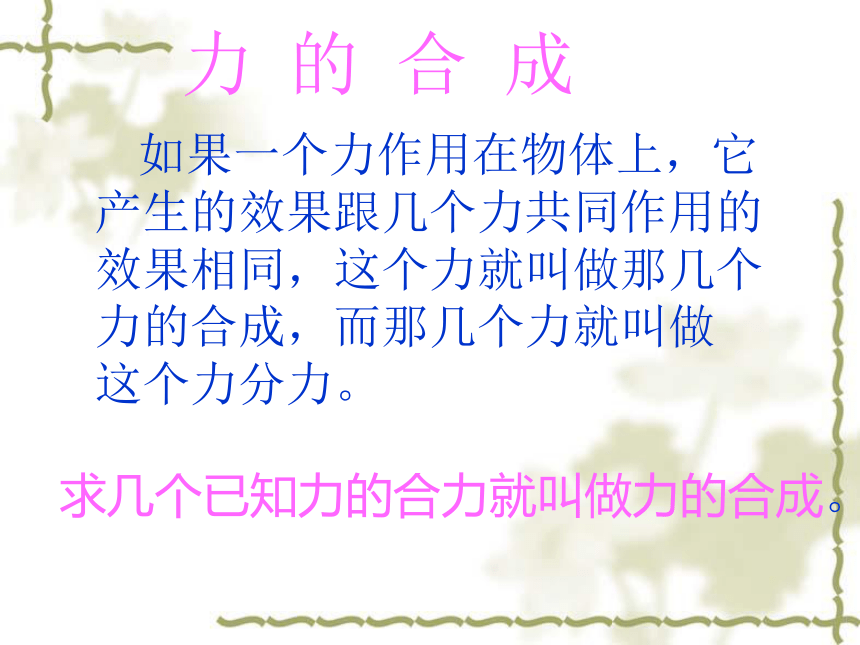

力 的 合 成
如果一个力作用在物体上，它产生的效果跟几个力共同作用的
效果相同，这个力就叫做那几个力的合成，而那几个力就叫做
这个力分力。

求几个已知力的合力就叫做力的合成。

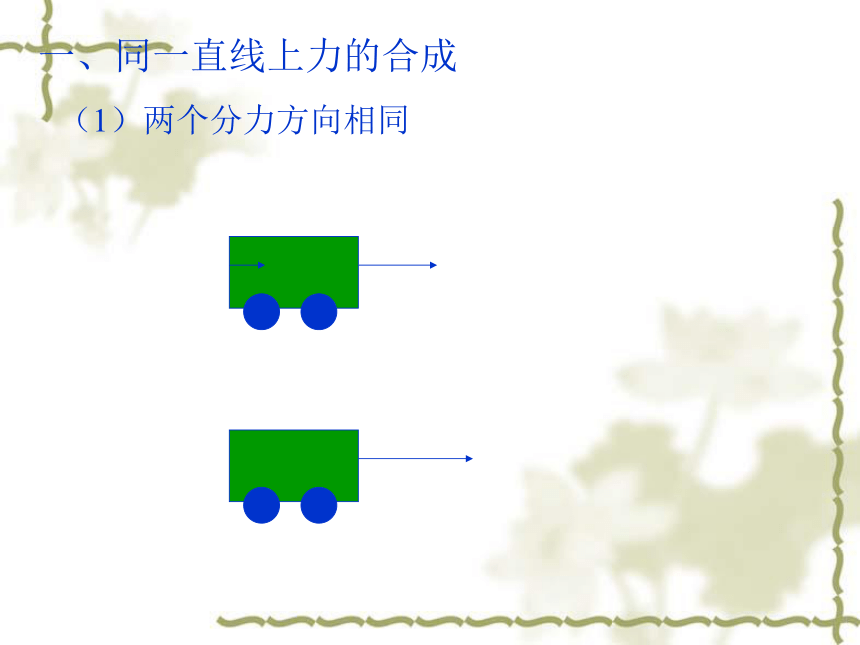

一、同一直线上力的合成
（1）两个分力方向相同

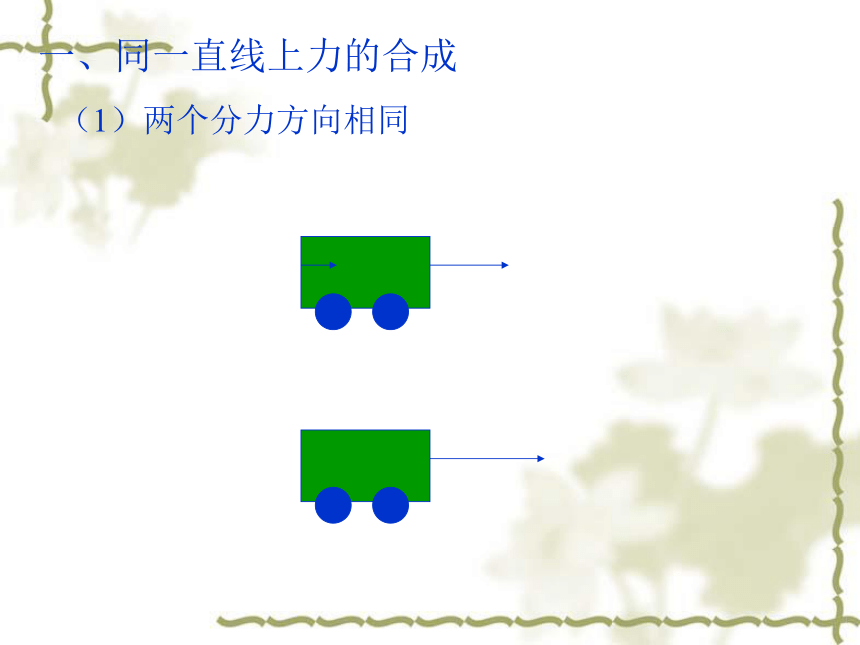

一、同一直线上力的合成
（1）两个分力方向相同

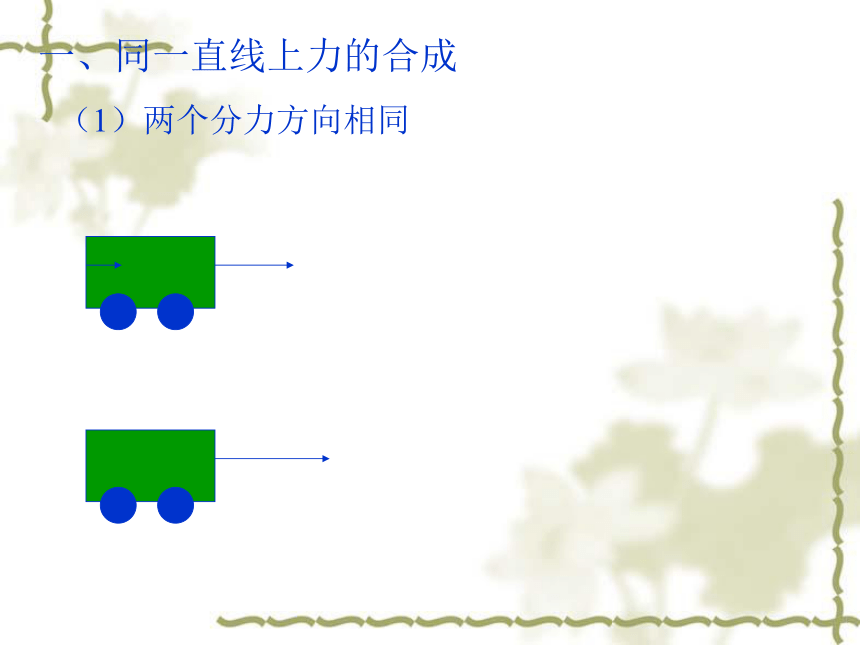

一、同一直线上力的合成
（1）两个分力方向相同

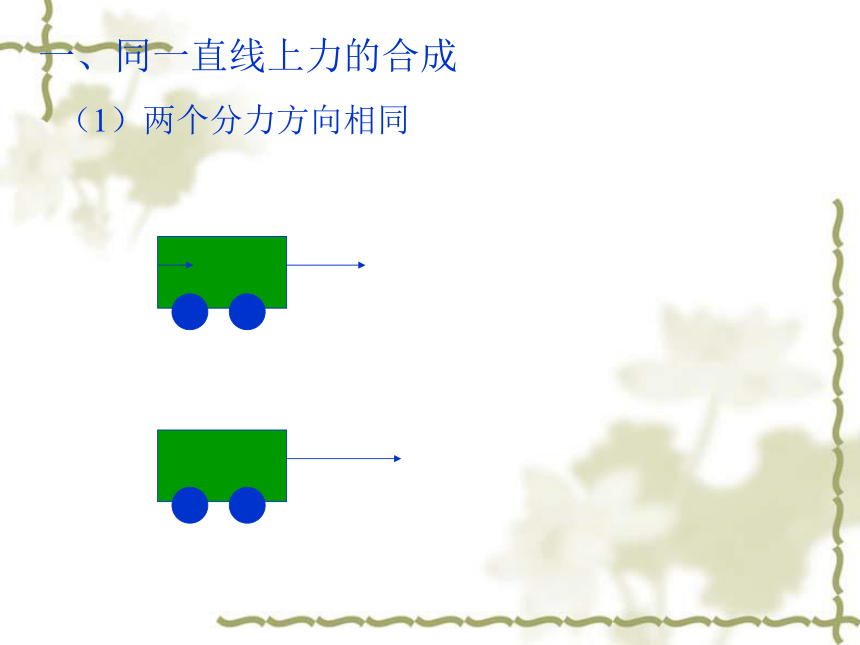

一、同一直线上力的合成
（1）两个分力方向相同

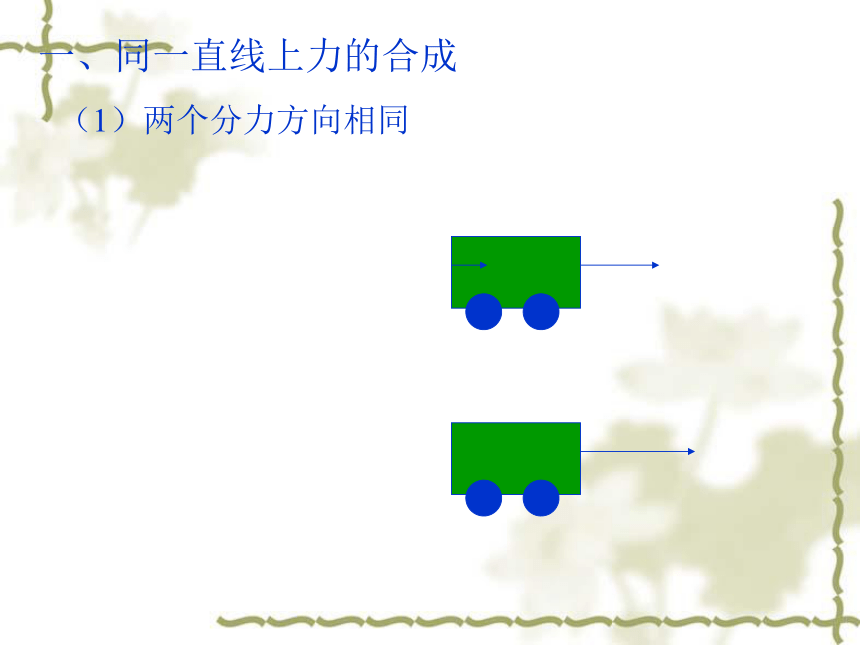

一、同一直线上力的合成
（1）两个分力方向相同

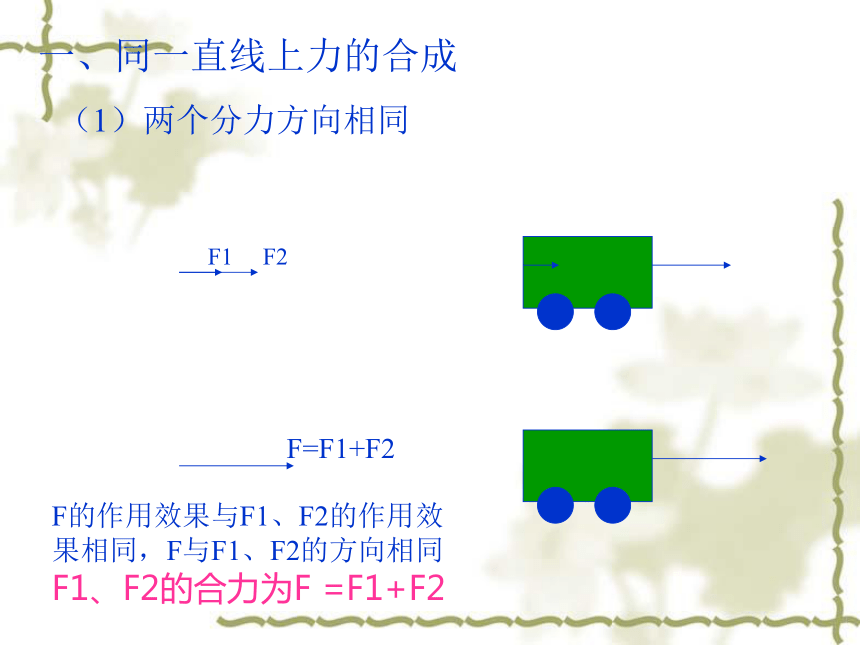

一、同一直线上力的合成
（1）两个分力方向相同
F1 F2
F=F1+F2
F的作用效果与F1、F2的作用效果相同，F与F1、F2的方向相同F1、F2的合力为F =F1+F2

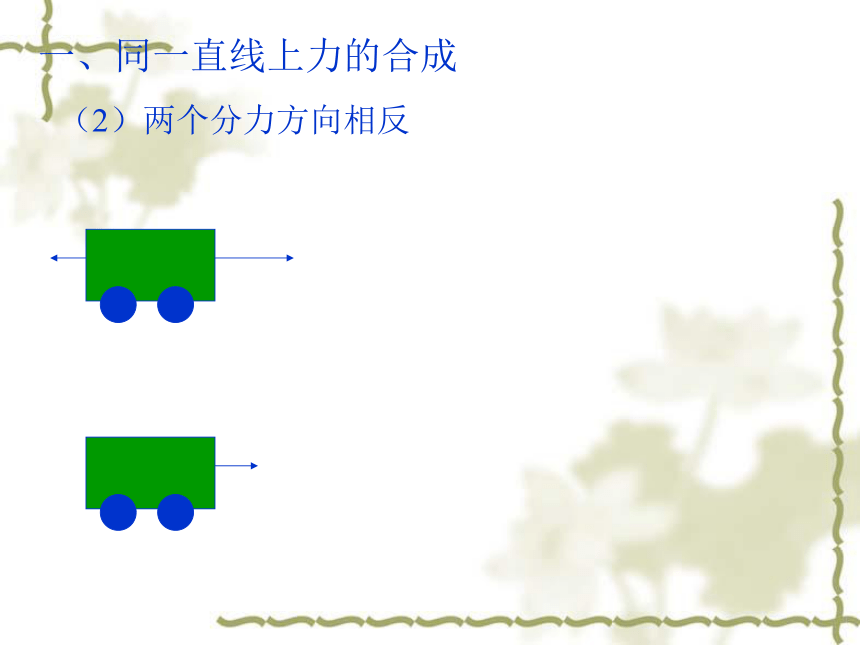

一、同一直线上力的合成
（2）两个分力方向相反
一、同一直线上力的合成
（2）两个分力方向相反
一、同一直线上力的合成
（2）两个分力方向相反
一、同一直线上力的合成
（2）两个分力方向相反
一、同一直线上力的合成
（2）两个分力方向相反
一、同一直线上力的合成
（2）两个分力方向相反
一、同一直线上力的合成
（2）两个分力方向相反
一、同一直线上力的合成
（2）两个分力方向相反
一、同一直线上力的合成
（2）两个分力方向相反
F1 F2
F
F的作用效果与F1、F2的作用效果相同，F与F2的方向
相同。F1、F2的合力为F =F2-F1
我们想将一个管灯挂在天花板上，你能设计几种挂法？
G
G
G
二、互成角度的力的合成
甲
乙
甲、乙的作用效果相同，都将重物吊起。
F1
F2
F
F1
F2
互成角度的力F1、F2的合力F满足平行四边形法则。
F
再如 下图：
再如 下图：
再如 下图：
再如 下图：
再如 下图：
再如 下图：
F1
F2
F
F1、F2与F的作用效果相同，在此情况下，互成角度的力F1、F2的合力F也满足平行四边形法则。
（三）多个力的合成
F1
F2
F3
F4
F12
F123
F1234
将任两力合成，再与其它力合成，直到求出最终的合力。
2．关于两个共点力的合力，以下说法正确的（ ）
A．合力不可能同时小于两个分力
B．合力一定大于其中的一个分力
C．合力不可能比两个分力的大小之差还小
D．合力可能比两个分力的大小之和还大
11．如图1-5-2是某同学通过实验探究求合力方法的实验。图中的GE是橡皮条的原长，EO是橡皮条被拉伸的长度。由图甲和图乙可知，橡皮条被拉伸的长度 ，说明橡皮条受到的拉力 。甲图是 对橡皮条共同作用产生的效果，乙图是 作用产生了与甲图相同的效果。丙图表示 。
