鲁科五四新版八年级上册《第三章光现象》单元测试卷（Word版 含解析）

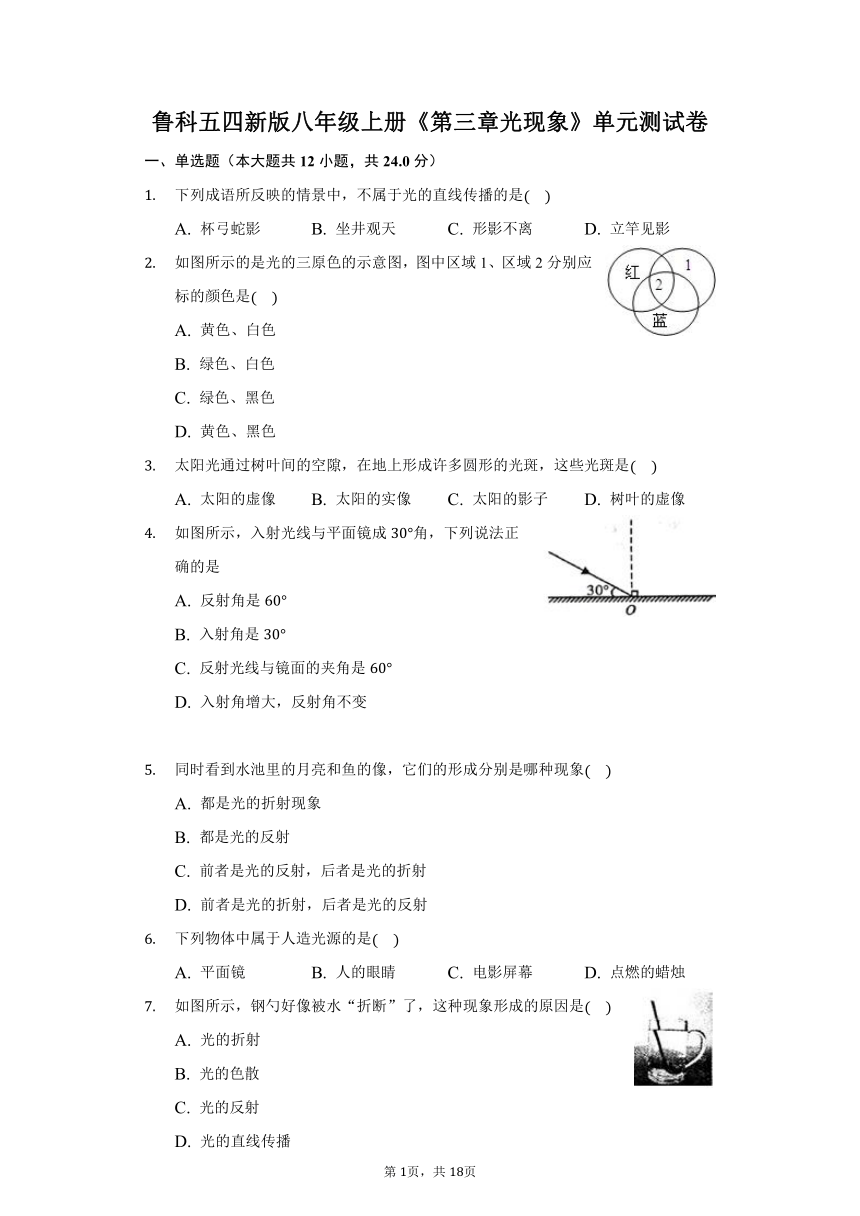

鲁科五四新版八年级上册《第三章光现象》单元测试卷
一、单选题（本大题共12小题，共24.0分）
下列成语所反映的情景中，不属于光的直线传播的是
A.
杯弓蛇影
B.
坐井观天
C.
形影不离
D.
立竿见影
如图所示的是光的三原色的示意图，图中区域1、区域2分别应标的颜色是
A.
黄色、白色
B.
绿色、白色
C.
绿色、黑色
D.
黄色、黑色
太阳光通过树叶间的空隙，在地上形成许多圆形的光斑，这些光斑是
A.
太阳的虚像
B.
太阳的实像
C.
太阳的影子
D.
树叶的虚像
如图所示，入射光线与平面镜成角，下列说法正确的是
A.
反射角是
B.
入射角是
C.
反射光线与镜面的夹角是
D.
入射角增大，反射角不变
同时看到水池里的月亮和鱼的像，它们的形成分别是哪种现象
A.
都是光的折射现象
B.
都是光的反射
C.
前者是光的反射，后者是光的折射
D.
前者是光的折射，后者是光的反射
下列物体中属于人造光源的是
A.
平面镜
B.
人的眼睛
C.
电影屏幕
D.
点燃的蜡烛
如图所示，钢勺好像被水“折断”了，这种现象形成的原因是
A.
光的折射
B.
光的色散
C.
光的反射
D.
光的直线传播

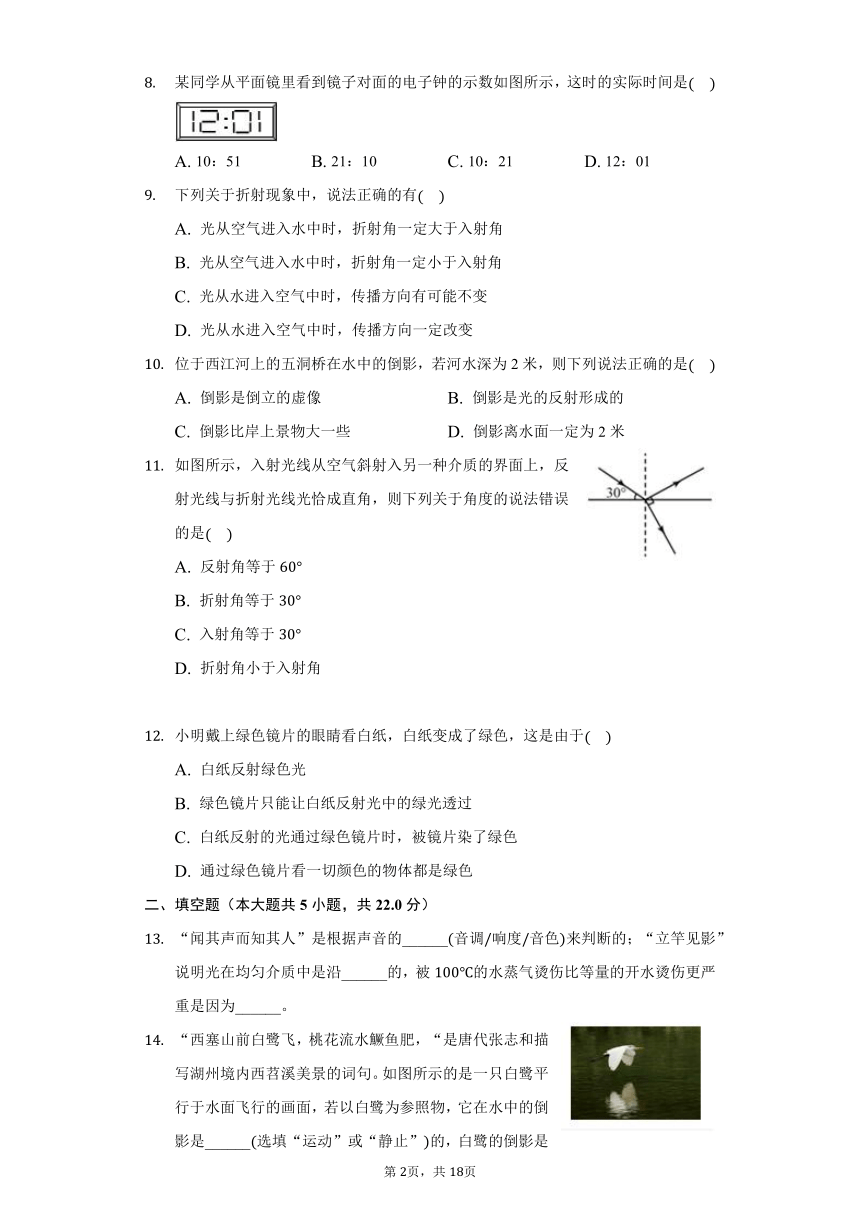

某同学从平面镜里看到镜子对面的电子钟的示数如图所示，这时的实际时间是
A.
10：51
B.
21：10
C.
10：21
D.
12：01
下列关于折射现象中，说法正确的有
A.
光从空气进入水中时，折射角一定大于入射角
B.
光从空气进入水中时，折射角一定小于入射角
C.
光从水进入空气中时，传播方向有可能不变
D.
光从水进入空气中时，传播方向一定改变
位于西江河上的五洞桥在水中的倒影，若河水深为2米，则下列说法正确的是
A.
倒影是倒立的虚像
B.
倒影是光的反射形成的
C.
倒影比岸上景物大一些
D.
倒影离水面一定为2?米
如图所示，入射光线从空气斜射入另一种介质的界面上，反射光线与折射光线光恰成直角，则下列关于角度的说法错误的是
A.
反射角等于
B.
折射角等于
C.
入射角等于
D.
折射角小于入射角
小明戴上绿色镜片的眼睛看白纸，白纸变成了绿色，这是由于
A.
白纸反射绿色光
B.
绿色镜片只能让白纸反射光中的绿光透过
C.
白纸反射的光通过绿色镜片时，被镜片染了绿色
D.
通过绿色镜片看一切颜色的物体都是绿色
二、填空题（本大题共5小题，共22.0分）
“闻其声而知其人”是根据声音的______音调响度音色来判断的；“立竿见影”说明光在均匀介质中是沿______的，被的水蒸气烫伤比等量的开水烫伤更严重是因为______。
“西塞山前白鹭飞，桃花流水鱖鱼肥，“是唐代张志和描写湖州境内西苕溪美景的词句。如图所示的是一只白鹭平行于水面飞行的画面，若以白鹭为参照物，它在水中的倒影是______选填“运动”或“静止”的，白鹭的倒影是由于______形成的。

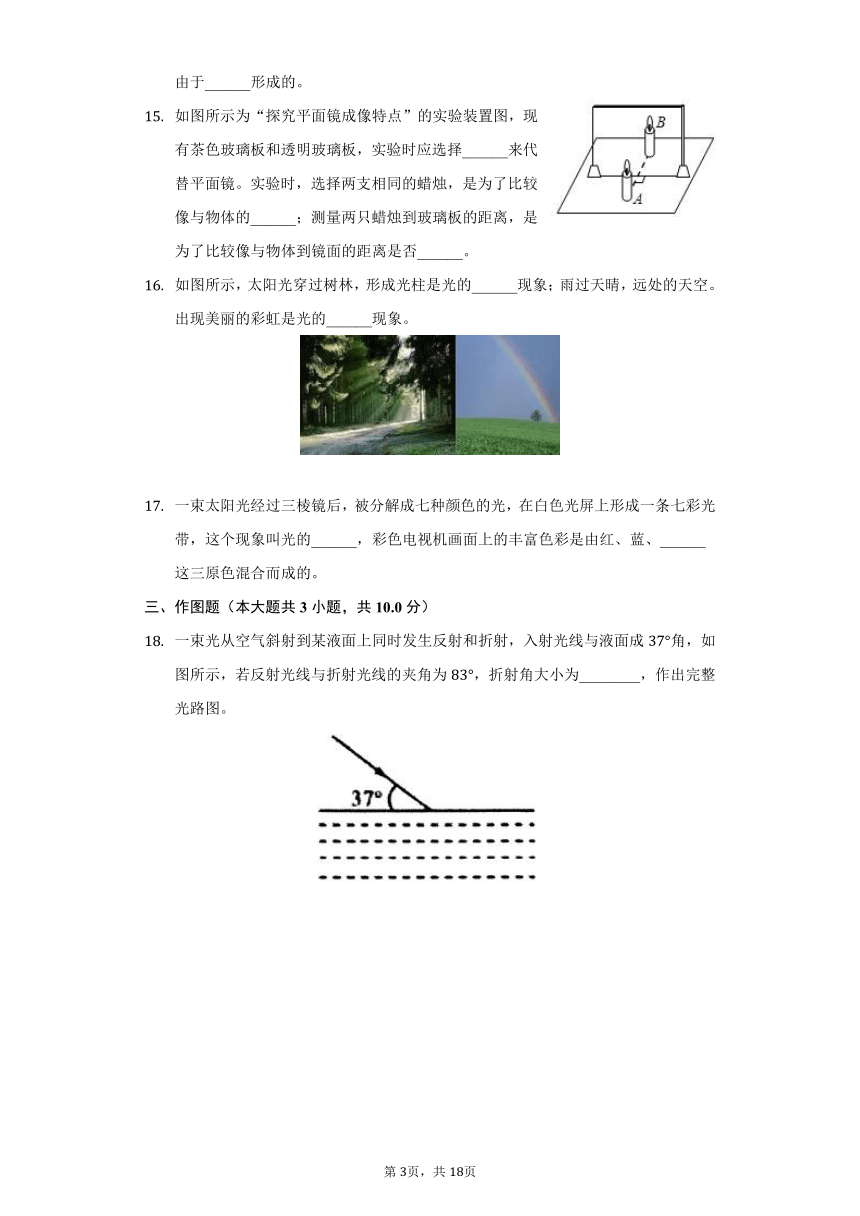

如图所示为“探究平面镜成像特点”的实验装置图，现有茶色玻璃板和透明玻璃板，实验时应选择______来代替平面镜。实验时，选择两支相同的蜡烛，是为了比较像与物体的______；测量两只蜡烛到玻璃板的距离，是为了比较像与物体到镜面的距离是否______。
如图所示，太阳光穿过树林，形成光柱是光的______现象；雨过天晴，远处的天空。出现美丽的彩虹是光的______现象。
一束太阳光经过三棱镜后，被分解成七种颜色的光，在白色光屏上形成一条七彩光带，这个现象叫光的______，彩色电视机画面上的丰富色彩是由红、蓝、______这三原色混合而成的。
三、作图题（本大题共3小题，共10.0分）
一束光从空气斜射到某液面上同时发生反射和折射，入射光线与液面成角，如图所示，若反射光线与折射光线的夹角为，折射角大小为________，作出完整光路图。

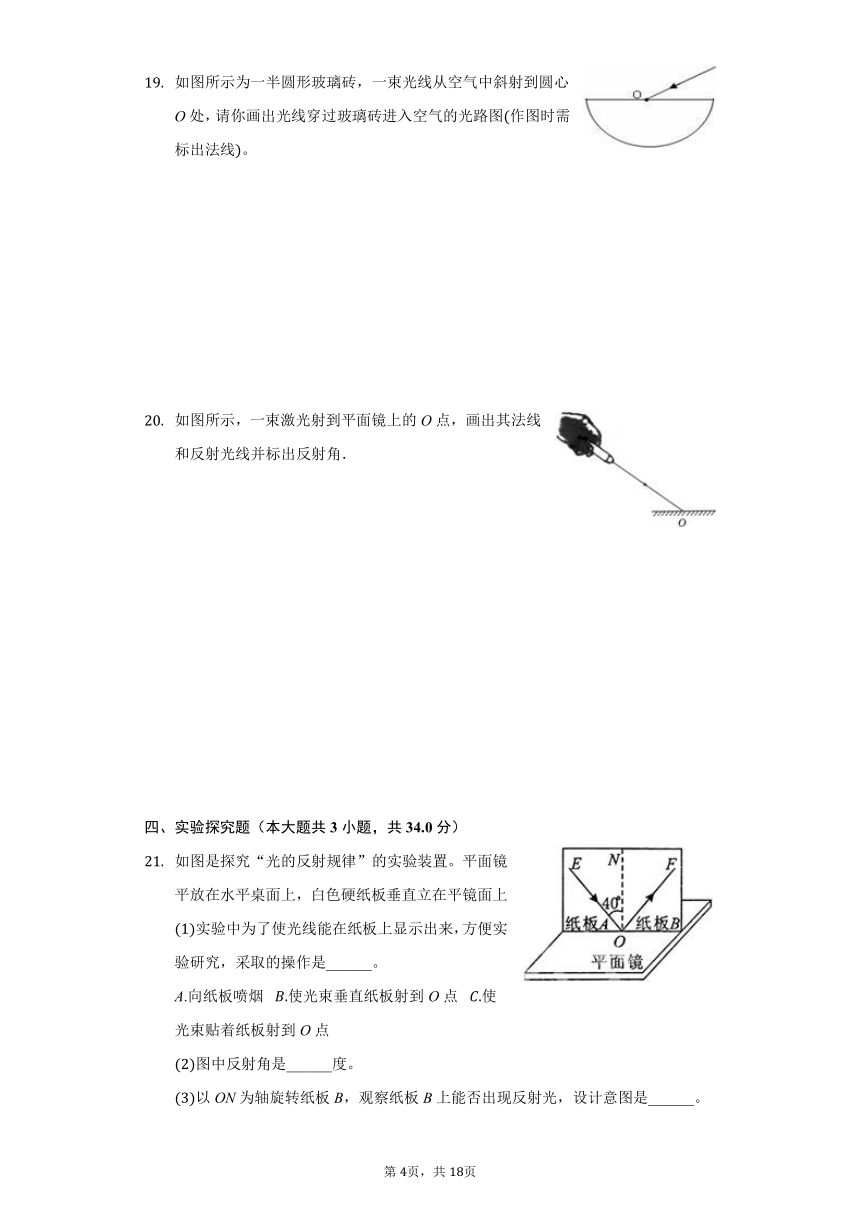

如图所示为一半圆形玻璃砖，一束光线从空气中斜射到圆心O处，请你画出光线穿过玻璃砖进入空气的光路图作图时需标出法线。
如图所示，一束激光射到平面镜上的O点，画出其法线和反射光线并标出反射角．
四、实验探究题（本大题共3小题，共34.0分）
如图是探究“光的反射规律”的实验装置。平面镜平放在水平桌面上，白色硬纸板垂直立在平镜面上。
实验中为了使光线能在纸板上显示出来，方便实验研究，采取的操作是______。
A.向纸板喷烟???使光束垂直纸板射到O点???使光束贴着纸板射到O点
图中反射角是______度。
以ON为轴旋转纸板B，观察纸板B上能否出现反射光，设计意图是______。
如果光线沿着FO方向射向平面镜时，反射光线沿着OE方向射出，这说明在光的反射现象中，光路是______。
如图所示，是小明同学探究“平面镜成像特点”的实验情景：
小明在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于______。
在玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛的像。小明拿另一支大小相同的______选填“点燃”或“未点燃”蜡烛B在玻璃板后面移动，直到它跟蜡烛A的像完全重合。由此可以得出的结论是：______。
若在实验中无论怎样移动蜡烛B，也无法与蜡烛A的像完全重合，原因可能是：______。
移去蜡烛B，并在其所在位置上放一光屏，则光屏______选填“能”或“不能”承接到蜡烛A的像。
实验中，小明只进行了一次实验，就得到了“像与物到镜面距离相等”的结论。这种做法的不合理之处是______。
小明在探究“物距和物高一定时，物体经小孔所成像的高度和像距的关系”时，所用的实验器材有：一个发光二极管做成的物体，一张有小孔的方纸板，一个用半透明塑料膜做成的屏以及量程为的直尺。实验装置的示意图如图1所示。
该实验应该在较______填“亮”或“暗”的环境下进行；屏上所成的像是______选填“倒立”或“正立”、______“实”或“虚”的像；
小明在实验中选择了一个发光二极管并调整好物距后开始正确的实验操作，记录的数据如下表，请在图2方格纸上通过描点画出像高与像距的关系图象并在旁边标上字母“a”；
实验次数
1
2
3
4
5
6
像距
像高
根据图象，得出的探究结论是______；
若已经测得物距为6cm，那么该发光二极管的高度是______cm；
小华同学也用该装置做实验，但他将发光二极管向左移了一些然后进行实验操作，请在图2方格纸上大致画出由小华同学记录的数据作出的像高与像距的关系图象，并在旁边标上字母“b”。
五、计算题（本大题共1小题，共10.0分）
阅读短文，回答下列问题：
“眼睛受骗”??????
物体发出或反射的光线射进人眼，经大脑处理后，人就能看到物体。但是人的大脑总是习惯性地认为光都是沿直线射过来的，因此有时候人们看到的并不都是“眼见为实”。如我们看到的“镜中花”是花在镋子中成的虚像，镜子后面是没有花的；如图所示在叉鱼时，我们看到的水中鱼也不是鱼的实际位置。所以在日常生活中由于光传播方向的改变，会导致我们的“眼睛受骗”。
我们看到的“镜中花”，是光的______现象；
在叉鱼时，我们看到的不是鱼的实际位置，那么鱼的实际位置应该是在所看到的鱼的______选填“上”或“下”方。
请你在图中画出人看到水中鱼的入射光线。
答案和解析
1.【答案】A
【解析】
【分析】
光在同一均匀介质中沿直线传播，由光的直线传播形成的现象有：日月食、影子、激光准直等；
光线传播到两种介质的表面上时会发生光的反射现象，例如水面上出现岸上物体的倒影、平面镜成像、玻璃等光滑物体反光都是光的反射形成的．
此题主要考查光的直线传播和光的反射的应用，应用所学知识解释生活中的物理现象，需要理论联系实际进行分析判断．
【解答】
立竿见影、坐井观天、形影不离都是由光的直线传播形成的；杯弓蛇影是光的反射形成的．
故选A．
2.【答案】B
【解析】解：光的三原色是红、绿、蓝．光的三原色能合成白光．故图中区域1中的颜色应为绿色，区域2中三原色光混合为白色．
故选B．
要解此题需掌握：色光三原色为红、绿、蓝．三原色光混合为白色．
本题考查的是色光三原色，记住色光三原色为红、绿、蓝．光的三原色和颜料的三原色容易混淆，注意区分，光的三原色能合成白光，颜料的三原色能合成黑色．
3.【答案】B
【解析】解：树阴下的地面上出现的圆形光斑，是太阳光通过浓密的树叶中的小孔所成的太阳的实像，是由光的直线传播形成的。
故选：B。
光沿直线传播现象，知道影子的形成、日月食的形成、小孔成像都是光沿直线传播形成的。
本题主要考查学生利用光学知识解释生活中常见的物理现象，此题与实际生活联系密切，体现了生活处处是物理的理念。
4.【答案】A
【解析】解：
因为入射光线与平面镜的夹角是，所以入射角为；根据光的反射定律：反射角等于入射角，所以反射角也为，故A正确、B错；
反射光线与镜面的夹角是，故C错误；
因为反射角等于入射角，所以入射角增大，反射角也增大，故D错误。
故选：A。
根据光的反射定律可知：入射角指入射光线与法线的夹角，反射角指反射光线与法线的夹角，在光反射时，反射角等于入射角。
此题主要考查了入射角和反射角的概念，同时还考查了光的反射定律的内容，并且要会利用光的反射定律的内容进行有关的计算。
5.【答案】C
【解析】
【分析】
平面镜成像是根据光的反射形成的虚像；当光线从一种介质斜射入另一种介质时，会发生光的折射现象．
该题考查了光的反射和光的折射在生活中的现象，明确其成像的原理与实质是解答的关键．
【解答】
解：水池里的“月亮”是平静的水面相当于平面镜，光射到水面时发生反射而成的虚像；
当水中的鱼反射的光线从水中斜射入空气中时，发生光的折射，折射光线进入人眼，眼睛看到了“鱼”并不是实际的鱼，而是鱼的虚像．
故同时看到水池里的月亮和鱼的像，前者是光的反射，后者是光的折射．
故选C．
6.【答案】D
【解析】解：A、平面镜不是光源；
B、人的眼睛不是光源；
C、电影屏幕不是光源；
D、点燃的蜡烛属于人造光源。
故选：D。
能够自身发光的物体叫做光源；光源分为自然光源和人造光源。
此题考查学生对光源及其分类的掌握与理解。
7.【答案】A
【解析】解：水中的物体反射的光线斜射到水面，折射光线远离法线偏折，
在水面以上看到的物体的像在折射光线的反向延长线上，
即A点的像在点，如图所示：
所以把一支钢勺斜插入盛水的玻璃杯里，
由于光的折射，看上去钢勺好像在水面上折断了，水内的部分看上去向上弯折。
故选：A。
解答此题要明确光的折射规律：当光由水中斜射进入空气中时，折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，折射光线远离法线偏折，折射角大于入射角。
熟记光的折射定律：折射光线、入射光线和法线在同一平面内，折射光线、入射光线分居法线两侧，光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角，光由水或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角；折射角随入射角的增大而增大。此类题目，画图解答，效果会更好。
8.【答案】A
【解析】解：是从镜子中看，
对称轴为竖直方向的直线，
的对称数字是5，镜子中数字的顺序与实际数字顺序相反，
这时的时刻应是10：51．
故选：A．
根据镜面对称的性质求解，在平面镜中的像与现实中的事物恰好左右或上下顺序颠倒，且关于镜面对称．
本题考查了镜面对称，得到相应的对称轴是解决本题的关键；若是竖直方向的对称轴，数的顺序正好相反，注意2的对称数字为5，5的对称数字是2。
9.【答案】C
【解析】解：当光由空气斜射入水中时，折射角一定小于入射角，但当光由空气垂直入射到水中时，折射角等于入射角，故A、B都不符合题意；
当光由空气垂直入射到水中时，折射角等于入射角，传播方向不变，故C符合题意，D不符合题意；
故选C．
要解答本题需掌握：光发生折射的条件是：由一种物质斜射入另一种物质，当垂直射入的时候，传播方向不变．
本题主要考查学生对：光的折射规律的了解和掌握，是一道基础题．
10.【答案】B
【解析】解：桥在水中的倒影属于平面镜成像，是光的反射形成的，根据平面镜成像特点可知，平面镜成的像是正立等大的虚像，倒影与岸上景物一样大，故AC错误；B正确；
由平面镜成像特点可知，倒影到水面的距离等于桥离水面的距离，与水的深度无关，因不知桥离水面的距离，所以不能确定倒影离水面的距离，故D错误。
故选：B。
桥在水中的倒影应用的是平面镜成像的原理。
根据平面镜成像特点分析解答。
此题考查光的反射现象，平面镜成像特点等知识点，难度不大，属于基础题型。
11.【答案】C
【解析】解：光线从空气斜射到水面发生光的反射和折射时，已知入射光线与水面的夹角为，则入射角为，因为反射角等于入射角，所以反射角也是，因为光线从空气斜射到水面，折射角小于入射角，即折射角小于，故C错误。
故选：C。
反射定律的内容：反射光线、入射光线与法线在同一平面内；反射光线和入射光线分别位于法线两侧；反射角等于入射角。
入射角和反射角的概念：入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。
当光从空气斜射入水中时，根据光的折射规律可以确定折射角小于入射角。
明确入射角是入射光线与法线的夹角，知道光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角，光由水中或其它透明介质中斜射进入空气时，折射光线向法线偏折，折射角大于入射角。
12.【答案】B
【解析】
【分析】
本题考察物体的颜色，是基础题。
透明物体只透过和它相同的色光，其他色光都被透明物体吸收；
太阳是复色光，太阳光是由红橙黄绿蓝靛紫七种色光组成的；
白色物体能反射所有的色光，黑色物体吸收所有的色光。
【解答】
太阳光包括红橙黄绿蓝靛紫七种色光，太阳光照射白纸时，白纸反射太阳光的七种颜色，当七种颜色射向透明的绿色眼镜片时，透明的绿色眼镜片只让绿光通过，其他的颜色被透明的绿色眼镜片吸收，只有绿光通过镜片进入人的眼睛，人感觉白纸变成绿色。
故选B。
13.【答案】音色?
直线传播?
水蒸气液化放热
【解析】解：不同发声体的材料和结构不同，发出声音的音色不同，“闻其声而知其人”是根据声音的音色来判断的；
“立竿见影”说明光在均匀介质中是沿直线传播的；
被的水蒸气烫伤比等量的开水烫伤更严重是因为水蒸气液化时还要放出一部分热量。
故答案为：音色；直线传播；水蒸气液化放热。
声音的三个特性包括音调、响度和音色，其中音色是指声音的品质与特色，可通过音色来区分不同的发声体；
光在同种均匀介质中是沿直线传播的；
液化是从气态变为液态的过程，这一过程中要放出热量。
本题考查了多个不同的知识点，包括音色的辨别、光的直线传播的应用、液化放热的应用等，总体难度不大。
14.【答案】静止?
光的反射
【解析】解：一只白鹭正平行于水面飞行，白鹭和白鹭所成的像关于水面是对称的，若以白鹭为参照物，像与白鹭之间没有位置的变化，故像即它在水中的倒影是静止的；
白鹭的倒影属于平面镜成像，是由于光的反射而形成的。
故答案为：静止；光的反射。
在研究物体运动时，要选择参照的标准，即参照物，物体的位置相对于参照物发生变化，则运动，不发生变化，则静止。
水中倒影响是光的反射形成的。
此题主要考查了光的反射以及运动和静止的相对性，在判断物体运动和静止时，关键看物体相对于参照物的位置是否发生了变化。
15.【答案】茶色玻璃板?
大小关系?
相等
【解析】解：茶色玻璃比较暗，使茶色玻璃板后面的环境对实验的影响比较小，成像更清晰，更容易找到蜡烛A的像的位置；
实验时选择两支等长的蜡烛，便于比较物像大小关系。
测量两只蜡烛到玻璃板的距离，是为了比较像与物体到镜面的距离关系，通过测量可知像与物体到镜面的距离相等。
故答案为：茶色玻璃板；大小关系；相等。
用玻璃板代替平面镜，主要是利用玻璃板透明的特点，便于找到蜡烛A的像的位置；茶色玻璃比较暗，使茶色玻璃板后面的环境对实验的影响比较小，成像更清晰。
实验时选择两个相同的蜡烛，便于比较物像大小关系。根据测量两只蜡烛到玻璃板的距离，可知像与物到镜面距离相等。
此题以填空题的形式考查平面镜成像实验中需要注意的事项，这既是平时经常强调的地方，又是中考中经常涉及到的地方，要求深入理解，熟练掌握。
16.【答案】直线传播；色散折射
【解析】解：光在空气中沿直线传播，所以人们可以看到树林中的光柱。
下雨后，空气中有大量的水，将太阳光进行折射。由于不同颜色的光的折射程度不同，所以人们可以清晰地分辨出七种颜色的光。
故答案为：直线传播，色散折射。
光在同种均匀介质中沿直线传播，利用这一特点，人们可以看到许多自然现象，例如日食月食等等。
彩虹是由七种颜色的光组成，它们都是从太阳光中折射出来的。
本题考查学生对光沿直线传播和色散现象本质的了解情况。
17.【答案】色散?
绿
【解析】解：
当太阳光经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象；
其中红、绿、蓝是光的三原色，彩色电视机画面上的丰富色彩是由红、绿、蓝这三原色混合而成的。
故答案为：色散；绿。
太阳光是复色光，是由红、橙、黄、绿、蓝、靛、紫七种单色光复合而成的。
光的三原色：红、绿、蓝。
本题考查了光的色散现象、色光的三原色等知识，难度不大，属于基础知识。
18.【答案】?
；
【解析】
【分析】
此题主要考查了光的反射和折射定律及其有关的计算和作光路图。解决此题最关键的是先根据题意画出对应的光路图，根据反射定律的内容和已知条件进行计算。
根据光的反射定律和折射的规律作图，先求得入射角，然后可知反射角的大小，再根据反射光线与折射光线的夹角为，可求得折射角的大小。
【解答】
根据光的反射定律和折射的规律作图。
设入射角为，折射角为，则。
由题意知，入射光线与液面成角，则反射角等于入射角；
则折射角。
故答案为：；。
19.【答案】解：在O点处垂直界面画出法线，在法线左侧的玻璃砖中画出折射光线，交玻璃砖球面于点，注意折射角小于入射角；
沿折射光线方向继续画出光线通过玻璃砖的折射光线，如图所示；
【解析】本题考查两个关键问题：
一是根据折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，在O点处画出折射光线，并交玻璃砖球形表面于点。
二是在点处，法线沿，此时光线垂直界面入射，其传播方向不变，继续沿原折射光线的方向画出通过玻璃砖后的光线。
光由空气斜射进入其它透明介质中时，光线要发生偏折，折射角小于入射角；当垂直入射时，其传播方向不变，入射角为，折射角为。
20.【答案】解：过O点垂直界面作出法线，在法线的另一侧根据反射角等于入射角作出反射光线，如图：
【解析】在光的反射现象中，法线过反射点垂直反射面，然后根据反射定律，作出法线和反射光线．
光的反射定律：反射光线、入射光线、法线在同一个平面内，反射光线、入射光线分居法线两侧，反射角等于入射角．
21.【答案】C?
40?
探究反射光线、入射光线和法线是否在同一平面内?
可逆的
【解析】解：为了能够在纸板上显示光路，实验应使光束贴着纸板射到O点，C正确；
光的反射中，反射角始终等于入射角，所以图中反射角的度数与入射角相同，为40度；
以ON为轴旋转纸板B，观察纸板B上能否出现反射光，这样做是为了探究入射光线、反射光线、法线是否在同一平面上；
当光逆着原来的反射光线入射时，反射光线也逆着原来的入射光线反射出去，即将一束光贴着纸板F沿FO射到O点，光将沿图中的OE方向射出，这说明在反射现象中光路是可逆的。
故答案为：
；；探究反射光线、入射光线和法线是否在同一平面内；可逆的。
实验中应将光线紧贴纸板照射，这样才可以将光线显示出来；
在光的反射中，反射角始终等于入射角。
入射光线、反射光线、法线在同一平面上。
光反射时，光路是可逆的。
本题考查了探究光的反射的实验。光的反射遵循反射定律：反射光线、入射光线、法线在同一平面内，反射光线和入射光线分居法线的两侧，反射角等于入射角。
22.【答案】找到并确定像的位置；未点燃；像与物体大小相等；平面镜与桌面不垂直；不能；实验次数太少，具有偶然性。
【解析】解：透明的玻璃板，可以观察到玻璃板的另一侧。
如果点燃玻璃板后方的平面镜则因为光太亮而几乎无法观察蜡烛火焰像的位置，因此小明拿另一支大小相同的未点燃蜡烛B在玻璃板后面移动，由蜡烛B与蜡烛A的像完全重合可以得出的结论是：像与物体大小相等。
平面镜所成的像和物体关于平面镜对称，如果玻璃板没有放正，蜡烛的像与蜡烛不在同一水平面上，所以蜡烛成的像不与蜡烛重合，所以有可能找不到像；
平面镜成虚像，虚像不能呈现在光屏上，所以移去蜡烛B，并在其所在位置上放一光屏，则光屏不能承接到烛焰的像。
只有一次实验数据总结实验结论，实验结论具有偶然性，因此小明的这种做法的不合理。
故答案为：找到并确定像的位置；未点燃；像与物体大小相等；平面镜与桌面不垂直；不能；实验次数太少，具有偶然性。
利用玻璃板透明的特点，可以观察到玻璃板的另一侧，便于找到像的位置。
从厚玻璃板的两个面都可以当作反射面，会出现两个像这一角度去分析此题。
如果点燃玻璃板后方的平面镜则因为光太亮而几乎无法观察蜡烛火焰像的位置。根据物像重合可得出结论。
如果玻璃板没有放正，所成的像不在水平面上，所以无论怎样移动另一支蜡烛都不能与像重合。
实像和虚像的重要区别：实像能用光屏承接，虚像不能用光屏承接。
通过实验数据总结实验结论时，一般要进行多次实验，根据实验数据得到的结论才具有普遍性，否则具有偶然性。
本题考查学生动手操作实验的能力并能合理解决实验中出现的问题。只要熟练掌握平面镜的成像特点，解答此类题目就很容易。
23.【答案】暗；倒立；实；在物距和物高一定时，物体经小孔所成像的高度和像距成正比；3
【解析】解：本实验探究“物距和物高一定时，物体经小孔所成的像的高度和像距的关系”时，发光二极管是成像物体，在明亮的环境中，发光二极管和明亮环境的对比度降低，成像不太清晰，故该实验应该在较暗的环境下效果更好。小孔成像成的是倒立的实像，其大小不能确定；
根据表格中的数据描点，并用平滑的线连接起来，见下图：
由表格上的数据可知，像的高度随像到小孔距离的增大而增大，且像的高度与像到小孔距离的比值是一个定值，所以得出的探究结论是：在物距和物高一定时，物体经小孔所成像的高度和像距成正比；
由图象可知，∽；因为相似三角形的对应高之比等于相似比，所以；所以；由表中数据知；所以，；；
根据小孔成像的规律知：物距越大，像和像距越小，描出大致的图象如图。
故答案为：暗；倒立；实像；如上图2所示；在物距和物高一定时，物体经小孔所成像的高度和像距成正比；；如上图2所示。
探究小孔成像实验时，成像的物体和环境对比度越大，成像物体越亮，像越清晰；小孔成像成的是倒立的实像，其大小不能确定；
根据表格中的数据描点连线即可得到像高与像距的关系图象；
算出表格中像的高度和像到小孔的距离的比值，可以看出比值是一个定值，由此得出像的高度和像到小孔的距离成正比；
根据根据三角形相似知物距与物高的关系，得出结论；
根据小孔成像的规律知：物距越大，像和像距越小，描出大致的图象。
本题是一道探究题，注意运用控制变量的思路考虑问题，学会从实验表格数据分析并得出结论，同时要了解小孔成像的原理和特点，有一定的难度。
24.【答案】反射；下
【解析】解：“镜中花”都属于平面镜成像，因此都是由光的反射形成的。
叉鱼时，看到的水中的鱼是由于水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，因此我们看到的是变浅的鱼的虚像即鱼的实际位置应该是在所看到的鱼的下方。
过入射点作法线，然后根据折射角小于入射角作出入射光线。如下图所示：
故答案为：反射；下；见上图。
平面镜成像属于光的反射现象，根据“镜中花”成像的特点进行分析。
水中物体的光斜射到水面上，进入空气中时会发生折射现象，折射光线远离法线，逆着折射光线就能看见水中物体的虚像。
根据折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向靠近法线方向偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角。
此题主要考查了光的反射现象、折射现象，此类型的关键是对光学现象进行分类记忆。
