17.2怎样产生感应电流

(共11张PPT)

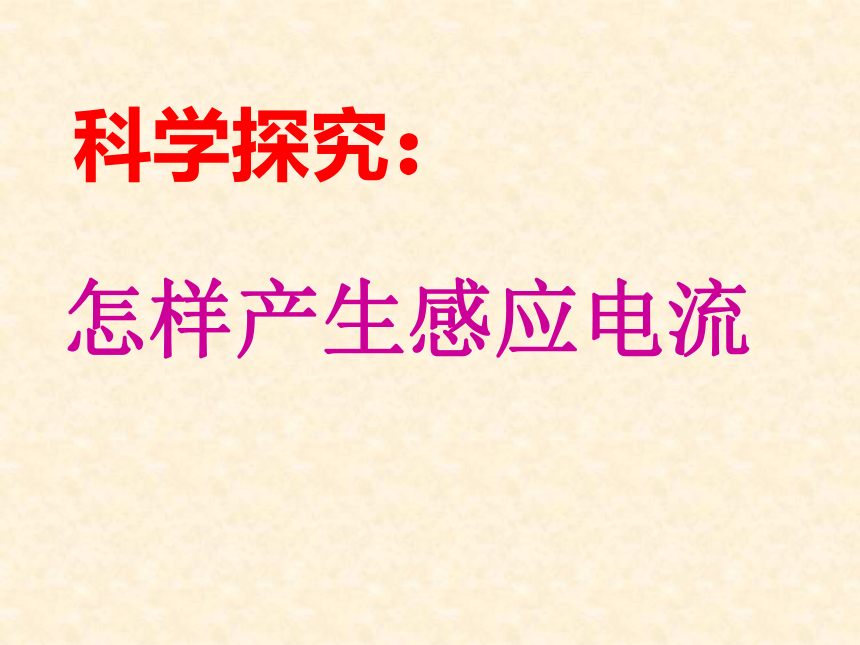

科学探究：
怎样产生感应电流

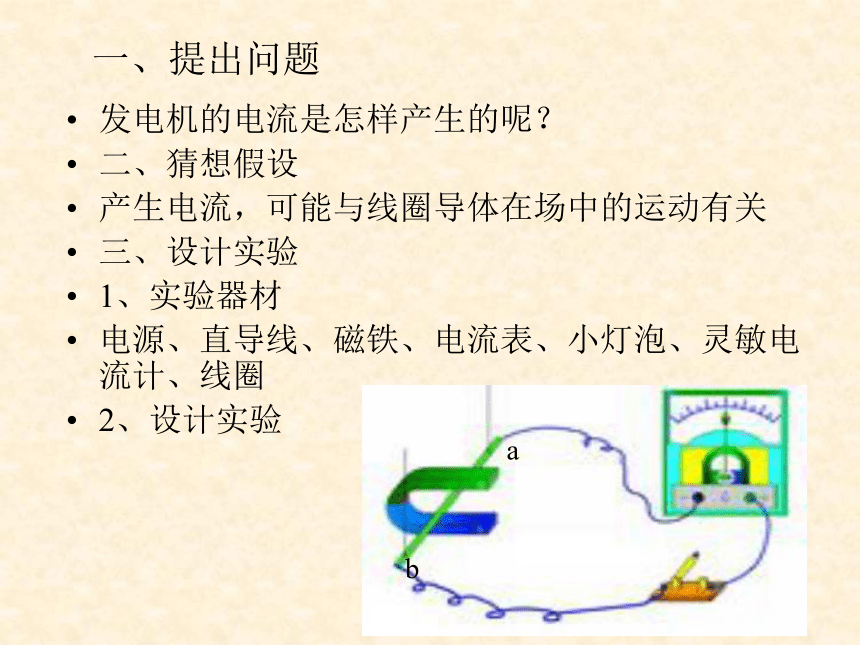

一、提出问题
发电机的电流是怎样产生的呢？
二、猜想假设
产生电流，可能与线圈导体在场中的运动有关
三、设计实验
1、实验器材
电源、直导线、磁铁、电流表、小灯泡、灵敏电流计、线圈
2、设计实验
a
b

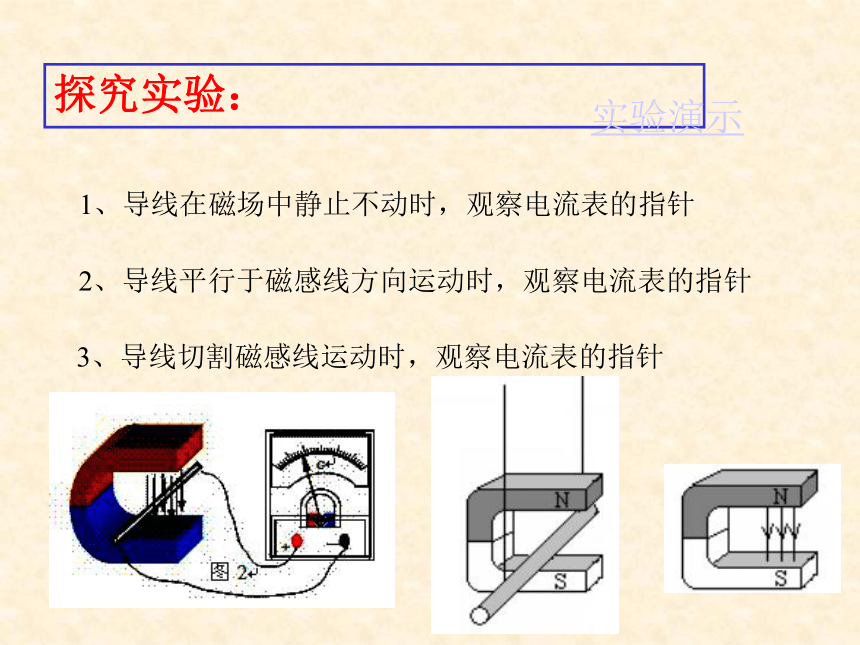

探究实验：
1、导线在磁场中静止不动时，观察电流表的指针
2、导线平行于磁感线方向运动时，观察电流表的指针
3、导线切割磁感线运动时，观察电流表的指针
实验演示

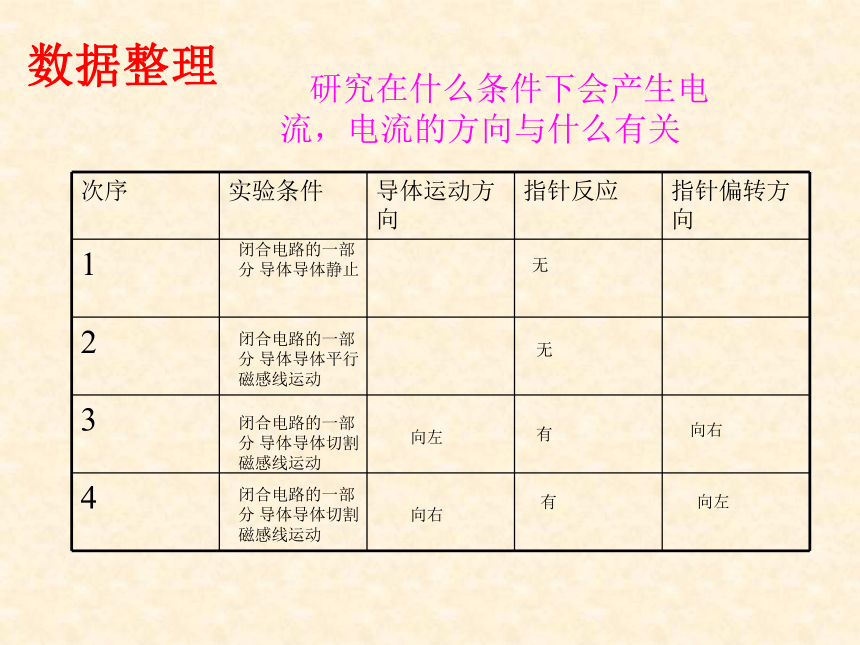

数据整理
研究在什么条件下会产生电流，电流的方向与什么有关
次序 实验条件 导体运动方向 指针反应 指针偏转方向
1
2
3
4
闭合电路的一部分 导体导体静止
闭合电路的一部分 导体导体平行磁感线运动
闭合电路的一部分 导体导体切割磁感线运动
无
无
向右
向左
向右
向左
闭合电路的一部分 导体导体切割磁感线运动
有
有

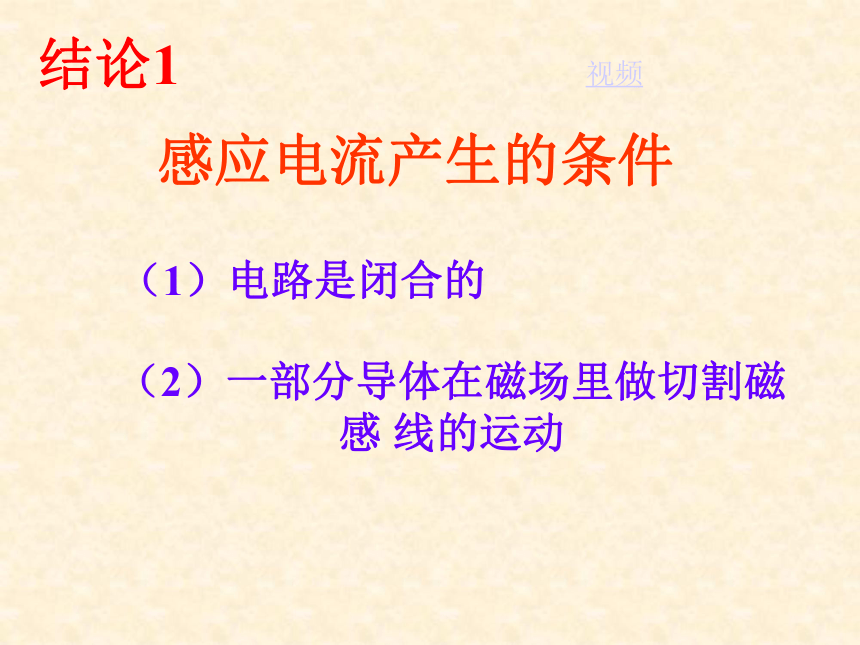

结论1
感应电流产生的条件
（1）电路是闭合的
（2）一部分导体在磁场里做切割磁感 线的运动
视频
结论2
感应电流的方向 与磁感线方向和导体切割磁感线运动方向有关
视频
闭合电路的一部分 导体在磁场中做切割磁感线的运动时，导体中就会产生电流，这种现象叫做电磁感应现象。
电磁感应现象中产生的电流叫做感应电流。
电磁感应现象
法拉第
名人故事：
同学们，你一定知道法拉第这个光辉的名字吧！他毕生致力研究的科学理论——场的理论，引起了物理学的革命。
1820奥斯特发现了通电导体的周围存在磁场，首先揭示了电和磁之间存在着内在联系。法拉第运用逆向思维突发奇想：反过来利用磁场是否也能产生电呢？怎样才能做到“磁生电”？于是，他进行了无数次的实验，经过10年的不懈努力，1831年，终于发现了磁场可以产生电的现象。它为人类发明发电机，大规模的使用电能开辟了道路。假如没有法拉第，我们也许还生活在一片黑暗之中。
教师讲解
电磁感应中实现能量的转化
机械能转化
为电能
这节课
你收获了什么？
