初中物理北师大版八年级下册第六章一透镜练习题（含答案）
一、单选题
如图所示，一束光原来会聚于主光轴上的b点，在虚线框内分别放入凹透镜凸透镜玻璃砖后，可能使光会聚于主光轴上c点的有
A.
B.
C.
D.
装满水的矿泉水瓶留在汽车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃。这是因为这瓶水
A.
相当于一个凸透镜，会聚光线
B.
相当于一个凸透镜，发散光线
C.
相当于一个凹透镜，会聚光线
D.
相当于一个凹透镜，发散光线
关于透镜，下列说法中正确的是
A.
凸透镜对光有发散作用
B.
凸透镜越厚，折光能力越弱
C.
照相机可成倒立、放大的虚像
D.
放大镜可成正立、放大的虚像
如图所示的凸透镜焦距为把小灯泡放在透镜主光轴的某点上，能利用透镜使灯发出的光变成平行光．该点是
A.
M点
B.
P点
C.
F点
D.
N点
以下是光线通过透镜的光路图，其中正确的是
A.
B.
C.
D.
如图，该经过凸透镜的光线会折射到点
A.
左侧f处
B.
左侧2f处
C.
右侧f处
D.
右侧2f?处
如图所示，将一个透镜置于太阳光下，在另一侧的纸上会形成光斑，说明
A.
该光斑是由光的反射形成的
B.
该光斑一定在透镜的焦点上
C.
各种透镜均可完成上述实验
D.
该透镜对光有会聚作用
在如图所示的光路图中，分别填入合适的透镜。其中对光有会聚作用的是图
A.
甲、乙
B.
丙、丁
C.
甲、丁
D.
乙、丙
光通过透镜前后的方向如图所示。图甲和图乙中方框内的透镜依次是
A.
凸透镜、凹透镜
B.
凸透镜、凸透镜
C.
凹透镜、凸透镜
D.
凹透镜、凹透镜
一束光通过透镜的光路如图所示，其中正确的是
A.
B.
C.
D.
如图表示的是两条光线经过凸透镜和凹透镜的光路图，其中画法正确的是
A.
B.
C.
D.
如图所示是透镜对光的作用，其中正确的是
A.
B.
C.
D.
二、多选题
如图所示，N是一个水平放置的长方形暗盒，盒内有水平向右的平行光，P为暗盒右侧平面上的圆孔，M是一个与暗盒右侧平面平行的相间一定距离的光屏，若从外径相同的厚平板玻璃、凸透镜、球面镜、凹透镜这四个光学器件中取一件嵌入圆孔P中，发现在光屏M上呈现一个比圆孔大P大的圆形光斑，则嵌入圆孔P中的那个光学器件
A.
可能是球面镜
B.
可能是厚平板玻璃
C.
可能是凸透镜
D.
可能是凹透镜
如图所示，光路图正确的是
A.
镜面反射
B.
光由空气斜射入水中
C.
凸透镜对光线的作用
D.
凹透镜对光线的作用
如图所示，小明同学拿一透镜正对着太阳光，再把一张纸放在它的另一侧来回移动，发现在某一个位置时，白纸上将会出现一个最小、最亮的光斑，则以下说法中正确的是
A.
此透镜是凹透镜
B.
此透镜是凸透镜
C.
如果时间较长，将会看到光斑处的纸被烤焦
D.
可认为光斑与透镜中心的距离等于该透镜的焦距的2倍
关于透镜，下列说法正确的是
A.
凸透镜对光线有会聚作用，通过凸透镜的光线一定会聚到一点
B.
不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变
C.
放在凹透镜焦点上的点光源，它发出的光线经透镜折射后平行主光轴
D.
凸透镜有两个实焦点，凹透镜有两个虚焦点
三、填空题
根据图中所给的凸透镜及光线，画出对应的入射光线；客车司机通过前方的观后镜可以看到乘客上、下车，而乘客通过观后镜也能看到司机，这是由于光路是______
的。
小明在长白山旅游时看到一块警示牌，上面写有请不要把装有水的透明矿泉水瓶遗留在山上，他想装有水的矿泉水瓶，可能会引起森林大火，因为装有水的矿泉水瓶相当于______
。
小明为辨别直径相同的两个透镜的类型，分别将它们正对太阳，把一张纸放在它的下方，在纸上得到相应的光斑，透镜与光斑的大小如图所示。其中，形成甲光斑的是______
选填“凸”或“凹”透镜，为了判断形成乙光斑的是哪种类型的透镜，小明将透镜远离纸片，观察光斑的大小一直变大，由此小明判断此透镜______
选填“一定”“可能”或“一定不”是凹透镜。
如图所示，当空气中的一束平行光通过玻璃凸透镜后，光线会______选填“会聚”或“发散”；实验发现，同样的平行光通过玻璃中的“空气凸透镜”后，光线会发散，由此可得出的结论是：______。
四、作图题

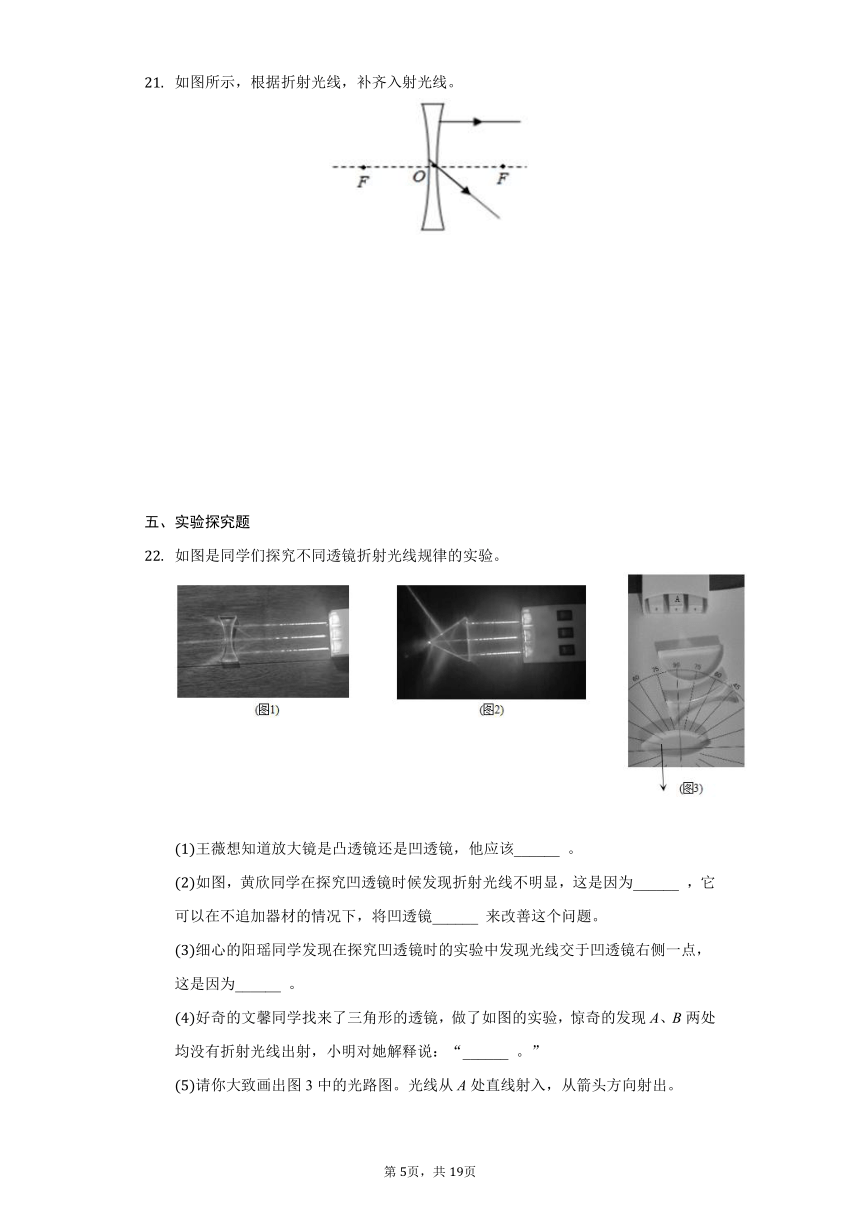

如图所示，根据折射光线，补齐入射光线。
五、实验探究题
如图是同学们探究不同透镜折射光线规律的实验。
王薇想知道放大镜是凸透镜还是凹透镜，他应该______
。
如图，黄欣同学在探究凹透镜时候发现折射光线不明显，这是因为______
，它可以在不追加器材的情况下，将凹透镜______
来改善这个问题。
细心的阳瑶同学发现在探究凹透镜时的实验中发现光线交于凹透镜右侧一点，这是因为______
。
好奇的文馨同学找来了三角形的透镜，做了如图的实验，惊奇的发现A、B两处均没有折射光线出射，小明对她解释说：“______
。”
请你大致画出图3中的光路图。光线从A处直线射入，从箭头方向射出。
为了粗测出凸透镜的焦距，小强拿一张白纸和一把刻度尺，利用太阳光作光源进行了实验。请将以下实验步骤的每一步叙述补充完整。
拿一个凸透镜______着太阳光；
再把一张纸放在它的另一侧，改变透镜与______的距离，直到纸上的光斑变得最______最______；
最后测量这个光斑到______的距离，即为凸透镜的焦距。
六、综合题
两条光线通过透镜的光路如图所示
该透镜是___________透镜选填“凹”、“凸”
光线a射向水面在圈中画出a的反射光线：大致画出a进A水中的折射光线；标示出反射角和折射角
逐渐往容器中加水，光线a在容器底形成的光斑会__________选填“左移”“右移”、“不动”
答案和解析
1.【答案】A
【解析】解：由图知，光会聚于b点；光经过透镜后会聚在右侧的c点，折射光线与原来的入射光线相比，更远离主光轴，说明此透镜对光线有发散作用，是凹透镜；
若放凸透镜，由于凸透镜对光线有会聚作用，折射光线与原来的入射光线相比，更靠近主光轴，将会使光线会聚于主光轴上左侧的a点；
若放玻璃砖，经两次折射，折射光线与原来的入射光线相比，更远离主光轴，也可以会聚在右侧的c点。
如图所示：
故选：A。
解决此题可以根据凸透镜和凹透镜对光线的作用，判断分别是凸透镜还是凹透镜
此题既考查了对两种透镜的判断，关键是知道凸透镜和凹透镜对光线的作用。
2.【答案】A
【解析】解：装满水的矿泉水瓶相当于一个凸透镜，凸透镜对光线有会聚作用，这样就会使太阳光汇聚于一点，凸透镜焦点的温度高，达到易燃物的着火点，易燃物燃烧引起火灾，故A正确。
故选：A。
中间厚、边缘薄的透明物体相当于凸透镜，凸透镜对光线有会聚作用。
本题考查了学生对凸透镜的特点及凸透镜对光线的作用等问题，平时学会利用身边的器材做实验，多动手、多思考，提高分析解决问题的能力。
3.【答案】D
【解析】解：A、凸透镜可以会聚光线，即凸透镜对光线有会聚作用，凹透镜对光线有发散作用，故A错误；
B、凸透镜越厚，折光能力越强，而不是越弱，故B错误；
C、由凸透镜成像规律及其应用可知，照相机可成倒立、缩小的实像，故C错误；
D、放大镜可成正立、放大的虚像，故D正确。
故选：D。
凸透镜又叫会聚透镜，凹透镜又叫发散透镜，即凸透镜对光线有会聚作用，凹透镜对光线有发散作用；
掌握凸透镜成像的三种情况和应用：
，成倒立、缩小的实像，应用于照相机和摄像机。
，成倒立、放大的实像，应用于幻灯机和投影仪。
，成正立、放大的虚像，应用于放大镜。
本题考查了凸透镜成像的三种情况和应用，还考查了凸透镜对光线的作用。
4.【答案】C
【解析】解：根据光路是可逆的，把光源放在焦点上，光线经凸透镜折射后会平行射出．
故选：C．
平行于主光轴的光线经凸透镜折射后会聚到主光轴上一点，这点是凸透镜的焦点，根据光路是可逆的进行判断．
凸透镜有三条特殊光线：过光心的光线其传播方向不变；过焦点的光线经凸透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凸透镜折射后折射光线通过焦点．
5.【答案】C
【解析】解：A、过光心的光线经凸透镜后方向不变，由此可知A图错误；
B、平行于主光轴的光线经凸透镜折射后将过焦点，由此可知B图错误；
C、平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，由此可知C图正确；
D、延长线过另一侧焦点的光线经凹透镜折射后才会平行于主光轴，由此可知D图错误。
故选：C。
凸透镜对三条特殊光线的作用：通过焦点的光线经凸透镜折射后将平行于主光轴。平行于主光轴的光线经凸透镜折射后将过焦点。过光心的光线经凸透镜折射后传播方向不改变。
凹透镜对三条特殊光线的作用：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。过光心的光线经凹透镜折射后传播方向不改变。
掌握好凸透镜和凹透镜对三条特殊光线作用是解答本题的关键。
6.【答案】D
【解析】解：根据凸透镜成像时，物体在二倍焦距处，所成的像是等大倒立的实像，像在二倍焦距处，所以过二倍焦距处的入射光线经凸透镜折射后一定过另一侧二倍焦距处。故ABC错误，D正确。
故选：D。
仔细观察入射光线的特点过二倍焦距点，根据凸透镜对光线的作用分析解答。
此题考查透镜对光线的作用，注意一倍焦点与二倍焦点的不同。
7.【答案】D
【解析】
【分析】
此题考查了光的折射、光线的会聚的判断等知识点，是一道基础题目。
所谓会聚和发散都是相对于原来的光线而言的，与原来的光线相比，向中间聚集了，就是会聚，反之就是发散；
凸透镜的光心到焦点的距离称之为焦距；
【解答】
A.据图可知，该装置是透镜，所以光斑是由于光的折射形成的，故A错误；
B.由于不知道该光斑是不是最小、最亮的那一点，所以不能确定该点是否是焦点，故B错误；
C.据图可知，该透镜对光线有会聚作用，只能是凸透镜，其他透镜不能完成上述实验，故C错误；
D.据图可知，该透镜对光线有会聚作用，所以是凸透镜，故D正确。
故选D。
8.【答案】D
【解析】解：甲丁：图中的折射光线相对于入射光线是发散的，所以是凹透镜；乙丙：图中的折射光线相对于入射光线是会聚的，所以是凸透镜。
故选：D。
凸透镜能使光线会聚，凹透镜能使光线发散；折射光线与入射光线相比，是靠近主光轴还是远离主光轴，据此判定透镜的种类。
本题考查了凸透镜、凹透镜对光线的作用，解题的关键是先确定光线经透镜之后发生了什么变化，再确定透镜的类型。
9.【答案】A
【解析】解：光通过甲中透镜后折射光线变得会聚了，因此应是凸透镜。
光通过乙中透镜后折射光线变得发散了，因此应是凹透镜。
故选：A。
根据凸透镜和凹透镜对光线的作用分析。凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
本题考查了透镜对光线的折射作用。注意对光线的发散或会聚作用是与光线原来的传播方向比较而言的，偏近主光轴叫会聚，偏离主光轴叫发散。
10.【答案】A
【解析】
【分析】
本题主要考查学生对：凸透镜和凹透镜对光线折射的特点的了解和掌握是一道基础题。
要解答本题需掌握：凸透镜对光线有会聚作用，凹透镜对光线有发散作用。
【解答】
A.对于凸透镜，平行于主光轴的光线经凸透镜折射后折射光线通过焦点，故A正确；
B.对于凸透镜，过焦点的光线经凸透镜折射后折射光线平行于主光轴，故B错；
C.对于凹透镜，过焦点的光线不属于特殊光线，折射光线将远离主光轴，故C错；
D.对于凹透镜，平行于主光轴的入射光线经凹透镜折射后折射光线反向延长通过焦点，故D错。
故选A。
11.【答案】C
【解析】解：A、过焦点的光线经凸透镜折射后，平行于主光轴，故A错误；
B、平行于主光轴的光线经凸透镜折射后将过焦点，故B错误；
C、延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。故C正确；
D、过虚焦点的光线经凹透镜折射后将发散出去，而图中的折射光线是会聚，故D错误。
故选：C。
根据凸透镜三条特殊光线：通过焦点的光线经凸透镜折射后将平行于主光轴。平行于主光轴的光线经凸透镜折射后将过焦点。过光心的光线经凸透镜折射后传播方向不改变。
凹透镜三条特殊光线：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。过光心的光线经凹透镜折射后传播方向不改变。对各个选项逐一分析即可。
本题考查了透镜对光线的折射作用。不要把凸透镜与凹透镜对光线的折射作用弄混了，尤其是D选项，学生容易误认为是凸透镜，容易选错。
12.【答案】B
【解析】
【分析】
本题考查了透镜对光线的作用。
凸透镜三条特殊光线：通过焦点的光线经凸透镜折射后将平行于主光轴；平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线传播方向不改变。
凹透镜有三条特殊光线：过光心的光线传播方向不变；指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴；平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点。
先确定所给的入射光线或折射光线的特点，然后根据凸透镜和凹透镜的光学特点作图。
【解答】
A.对于凹透镜，平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点，故A错误；
B.对于凹透镜，指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴，故B正确；
C.对于凸透镜，平行于主光轴的光线经凸透镜折射后将过焦点，故C错误；
D.对于凸透镜，通过焦点的光线经凸透镜折射后将平行于主光轴，故D错误。
故选B。
13.【答案】CD
【解析】解：当在P处嵌入一个凹透镜时，因为凹透镜对光线有发散作用，所以光斑要比圆孔P大。
当在P处嵌入一个焦距较小的凸透镜时，因为凸透镜对光线有会聚作用，光线在PM之间会聚，所以光斑要比圆孔P大。
当在P处嵌入一个时平板玻璃时，因为平板玻璃对光线即没有会聚也没有发散作用，所以光斑与圆孔P一样大。
因此嵌人圆孔P的那个光学器可能是凹透镜也可能是凸透镜。
故选：CD。
平板玻璃、凸透镜、凹透镜这三个光学器件中取一个嵌入圆孔P中，根据凸透镜对光线的会聚作用以及凹透镜对光线的发散作用和平板玻璃对光线即没有会聚也没有发散作用，来分别分析即可得出结论。
本题考查了凸透镜的会聚作用与焦距的关系以及凹透镜的发散作用与焦距的关系。当焦距越小时，透镜的折光能力就越强。
14.【答案】ACD
【解析】解：
A、平行光入射到平面镜上，反射光线平行射出，故A正确；
B、光从空气中斜射入水中，折射角小于入射角，故B错误；
C、平行于主光轴的光线经凸透镜折射后会聚于焦点，故C正确；
D、平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过焦点，故D正确。
故选：ACD。
镜面反射的特点：平行光入射、平行光反射；漫反射的特点：平行光入射，反射光线射向各个方向；
光从空气中斜射入水中，折射角小于入射角；光从水中斜射入空气中，折射角大于入射角；
平行于主光轴的光线经凸透镜折射后会聚于焦点；
平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过凹透镜的焦点。
本题考查了镜面反射与漫反射的区别、光的折射规律以及凸透镜和凹透镜对光线折射的特点，属于基础题目。
15.【答案】BC
【解析】解：AB、凸透镜对光线有会聚作用，凹透镜对光有发散作用，此现象是光发生了会聚，说明此透镜对光具有会聚作用，为凸透镜，故A错误，B正确；
C、太阳光具有能量，如果时间较长，将会看到光斑处的纸变焦，故C正确；
D、最小、最亮的光斑是透镜的焦点位置，因此可认为光斑与透镜中心的距离是该透镜的焦距，故D错误。
故选：BC。
凸透镜对光线有会聚作用，根据凸透镜焦点和焦距的定义进行判断。
本题考查了我们对凸透镜会聚作用的了解，以及对焦点、焦距概念的理解等。难度不大。
16.【答案】BD
【解析】
【分析】
知道凸透镜和凹透镜对光线的作用、理解两类透镜的三条特殊光线是解答该题的关键。
凸透镜对光线有会聚作用，凹透镜对光线有发散作用；凸透镜有两个实焦点，凹透镜有两个虚焦点。
对于凸透镜来说：平行于主光轴的光线会聚于焦点；过光心的光线传播方向不变；
对于凹透镜来说：平行于主光轴的光线会变得发散，其折射光线的反向延长线过焦点；过光心的光线传播方向不变。
【解答】
A、凸透镜对光线有会聚作用，但通过凸透镜的光线不一定会聚到一点，比如由焦点发出的光线经凸透镜折射后，折射光线与主光轴平行，故A错误；
B、不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变，故B正确；
C、放在凹透镜焦点上的点光源，它发出的光线经透镜折射后变得发散，不是平行于主光轴，故C错误；
D、凸透镜有两个实焦点，凹透镜有两个虚焦点，故D正确。
故选BD。
17.【答案】可逆
【解析】解：过光心的光线经凸透镜折射后传播方向不改变，如图所示：
汽车司机通过后视镜来看后面乘客的上下车情况，由于在光的反射中，光路是可逆的，因此乘客也能通过此镜看到司机。
故答案为：如图所示；可逆。
先确定所给的入射光线的特点，然后根据凸透镜的三条特殊光线作图；
当光线逆着原来的反射光线或折射光线的方向射到界面时，必会逆着原来的入射方向反射或折射出去，这种性质叫光路的可逆性。
本题考查了凸透镜的三条特殊光线的应用、学生对光路可逆性的理解，属于基础知识的考查，比较简单。
18.【答案】凸透镜
【解析】解：装有水的矿泉水瓶，其形状是中间厚、边缘薄，符合凸透镜的形状特点，对光线有会聚作用，如果热量集中，会造成焦点处的树叶燃烧，造成火灾。
故答案为：凸透镜。
透明圆塑料瓶装水后，中间厚而边缘薄，类似于凸透镜，凸透镜对光线有会聚作用。
此题联系实际考查了凸透镜的会聚作用，物理知识渗透在生活的每个角落，同学们要注意思考、积累。
19.【答案】凸?
可能
【解析】解：因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，所以根据图示可知，甲一定是对光线起了会聚作用，而乙可能是对光线起了发散作用，也可能是光线经凸透镜会聚到焦点后，继续向前传播，形成放大的光斑，因此形成甲光斑的一定是凸透镜，形成乙光斑的可能是凹透镜。
故答案为：凸；可能。
根据凸透镜对光线有会聚作用，凹透镜对光线起发散作用进行分析。
本题考查凸透镜、凹透镜对光线的作用，属于基础内容考查范围。
20.【答案】会聚；凹透镜对光线有发散作用
【解析】
【分析】
一个玻璃砖，中间是空气，可以理解中间和边缘的厚度进行比较，或者竖直切开，分解成两个凹透镜进行分析。
对于凸透镜，平行于主光轴的光线经凸透镜折射后将过焦点；
透镜可以从中间竖直切开分成两个凹透镜，凹透镜对光线有发散作用，光线会发生两次发散。
【解答】
当空气中的一束平行光通过玻璃凸透镜后，光线会会聚在焦点；
如图透镜可以从中间竖直切开分成两个凹透镜，凹透镜对光线有发散作用，光线会发生两次发散，如果有一束平行光从左侧垂直入射玻璃砖，从右侧出射之后，是发散的光束。
21.【答案】解：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；经过光心的光线的传播方向不变；如图所示：
【解析】凹透镜三条特殊光线的作图：延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴。平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点。过光心的光线经凹透镜折射后传播方向不改变。
本题考查了凹透镜对光线的作用，难度不大，要掌握。
22.【答案】触摸放大镜镜片，若是中间厚两边薄，则为凸透镜，反之，则为凹透镜或将放大镜正对阳光，若光线可以会聚在一些，则为凸透镜，反之，则为凹透镜?
凹透镜较厚，光射到凹透镜上时有折射也有会有反射光在过程中会有能量损耗?
使凹透镜与激光射出点距离更近一些?
凹透镜右侧是凹面，凹面镜对光线有会聚作用，所以平行的光正对其照射在右侧的凹面镜上发生反射后将反射光线会聚于一点?
光由玻璃斜射入空气中时，折射角大于入射角，且发生折射时，折射角随入射角增大而增大，当入射角增大到一定角度时，折射现象消失，光线会全部被反射回来
【解析】解：
触摸放大镜镜片，若是中间厚两边薄，则为凸透镜，反之，则为凹透镜或将放大镜正对阳光，若光线可以会聚在一些，则为凸透镜，反之，则为凹透镜。
凹透镜较厚，光射到凹透镜上时有折射也有会有反射或光在传播过程中会有能量损耗，会造成折射光线不明显，改进方法：可以使凹透镜与激光射出点距离更近一些。
由图1可知，凹透镜右侧是凹面，凹面镜对光线有会聚作用，所以平行的光正对其照射在右侧的凹面镜上发生反射后将反射光线会聚于一点。
光由玻璃斜射入空气中时，折射角大于入射角，且发生折射时，折射角随入射角增大而增大，当入射角增大到一定角度时，折射现象消失，光线会全部被反射回来。
激光笔的光垂直射半圆形玻璃砖时方向不变，在半圆形玻璃砖中再次发生折射，连结半圆形玻璃砖所在圆的圆心与射到其右侧的入射点的连线为法线，光由玻璃斜射入空气中时，折射角大于入射角，由此作图折射光线即凹透镜的入射光线；
先作出凹透镜的主光轴，入射光线平行于凹透镜主光轴，折射后反向延长过焦点，由此作出经凹透镜的折射光线即凸透镜的入射光线；
作出凸透镜的主光轴，入射光线过凸透镜焦点，折射后平行于主光轴，即从箭头方向射出。如图所示：
故答案为：触摸放大镜镜片，若是中间厚两边薄，则为凸透镜，反之，则为凹透镜或将放大镜正对阳光，若光线可以会聚在一些，则为凸透镜，反之，则为凹透镜；
凹透镜较厚，光射到凹透镜上时有折射也有会有反射光在传播过程中会有能量损耗；
凹透镜右侧是凹面，凹面镜对光线有会聚作用，所以平行的光正对其照射在右侧的凹面镜上发生反射后将反射光线会聚于一点；
光由玻璃斜射入空气中时，折射角大于入射角，且发生折射时，折射角随入射角增大而增大，当入射角增大到一定角度时，折射现象消失，光线会全部被反射回来；
见上图。
中间比边缘厚的是凸透镜；中间比边缘薄的是凹透镜；凸透镜对光线有会聚作用，凹透镜对光线有发散作用；
光的传播过程有能量损耗；光射到透镜时，有一部分光发生折射，一部分光发生折射，由此分析解答；
图中凹透镜的右侧表面上凹面，根据凹面镜对光线作用分析解答；
光照射到两种介质界面上时，光线全部被反射回原介质的现象称为全反射现象；
根据折射规律、凹透镜和凸透镜对光线作用完成光路。
本题考查了透镜的识别、透镜对光线作用以及根据折射规律、透镜的三条特殊光线的作图等，有一定难度。
23.【答案】正对?
纸?
小?
亮?
凸透镜
【解析】解：太阳光相当于平行光，故利用凸透镜对平行光的会聚作用可以粗侧凸透镜的焦距；
故应使凸透镜正对着太阳光。
太阳光在白纸上会聚成的最小、最亮的点，这个点就是凸透镜的焦点。
故把一张纸放在凸透镜的另一侧，改变透镜与纸的距离，直到纸上的光斑变得最小、最亮即可。
测出焦点到凸透镜的距离，便为凸透镜的焦距。
故答案为：正对；纸；小；亮；凸透镜。
根据凸透镜对光线的会聚作用来分析即可。
要解决此题，首先要掌握焦点的概念：平行于主光轴的光线会聚于一点，此点为凸透镜的焦点。
根据焦点到凸透镜光心的距离叫做焦距，粗略测量薄透镜的焦距时，可以测出从焦点到凸透镜的距离即可。
此题主要考查了凸透镜焦距的测量方法，关键是掌握焦点和焦距的概念。
24.【答案】由图知，折射光线相对于入射光线远离偏离了主光轴，即该透镜对光有发散作用，所以是凹透镜；
光线a射向水面时，过入射点作垂直于界面的法线，根据反射角等于入射角，在法线左侧的空气中画出反射光线；
光线从空气斜射入水中，折射角小于入射角，据此在法线左侧的水中画出折射光线；
反射光线与法线的夹角为反射角r1，折射光线与法线的夹角为折射角如图所示：
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
???
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
当容器的水增多时液面升高，但入射角没变，折射角也不变，而入射点向右移动，所以容器底的光斑也向右移动。如图所示：
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
??
故答案为：
凹；
见上图；
右移．
【解析】
【分析】
本题主要考察了透镜对光的作用，光的反射和折射光路图的画法，光的折射光路图的动态判断。解题思路如下：
凸透镜能使光线会聚，凹透镜能使光线发散；通过图中光线的折射情况来确定是什么透镜；
先过入射点作出法线，然后根据入射光线、反射光线以及法线在同一平面内，并且反射角等于入射角，画出反射光线；根据入射光线、折射光线以及法线在同一平面内，折射角小于入射角，确定折射光线的方向，根据反射角和折射角的概念分别标出反射角r1和折射角r2?；
容器中盛有水，光线斜射入水中，就会发生折射现象，根据光的折射规律可知当光从空气斜射入水中时，折射光线靠近法线，折射角小于入射角，然后分析光斑的移动情况．
