磁效应

(共15张PPT)
第四章 磁
第二节 奥斯特实验
　　　直线电流的磁场
　　　　
一、奥斯特实验

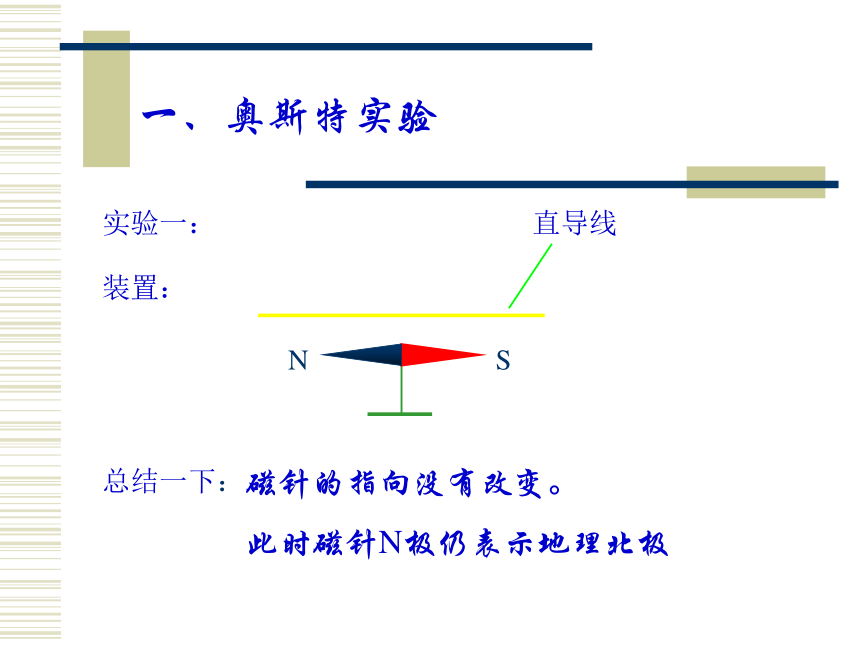

实验一：
总结一下：
磁针的指向没有改变。
此时磁针N极仍表示地理北极
装置：
直导线
　N　　　　　　 S
一、奥斯特实验
装置：
直导线
电流方向

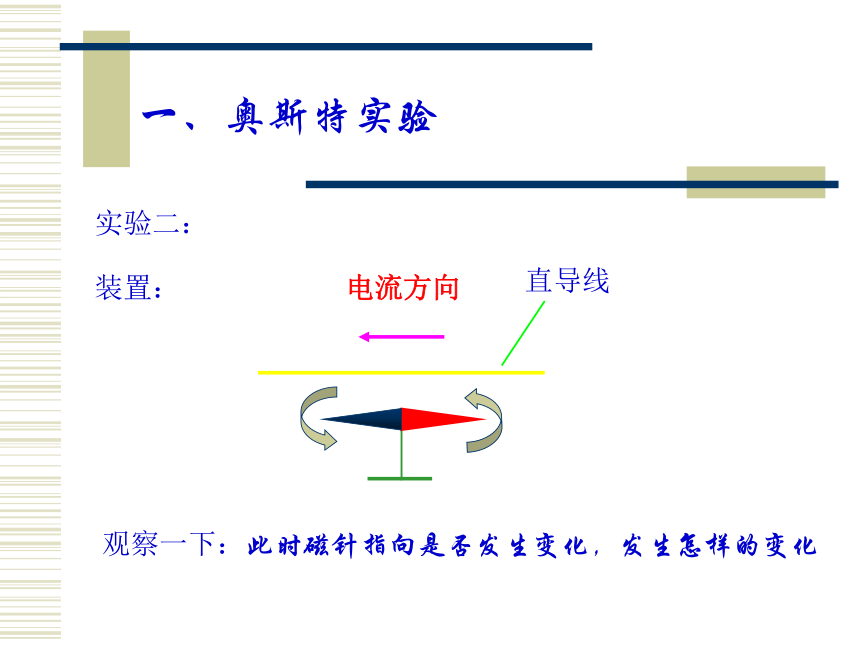

实验二：
观察一下：此时磁针指向是否发生变化，发生怎样的变化
一、奥斯特实验

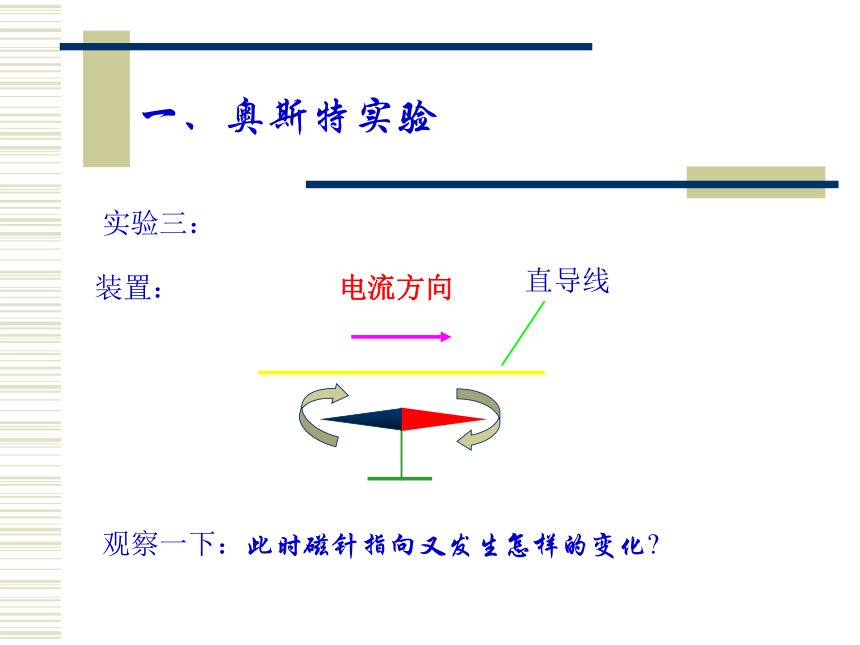

实验三：
装置：
直导线
电流方向
观察一下：此时磁针指向又发生怎样的变化
一、奥斯特实验

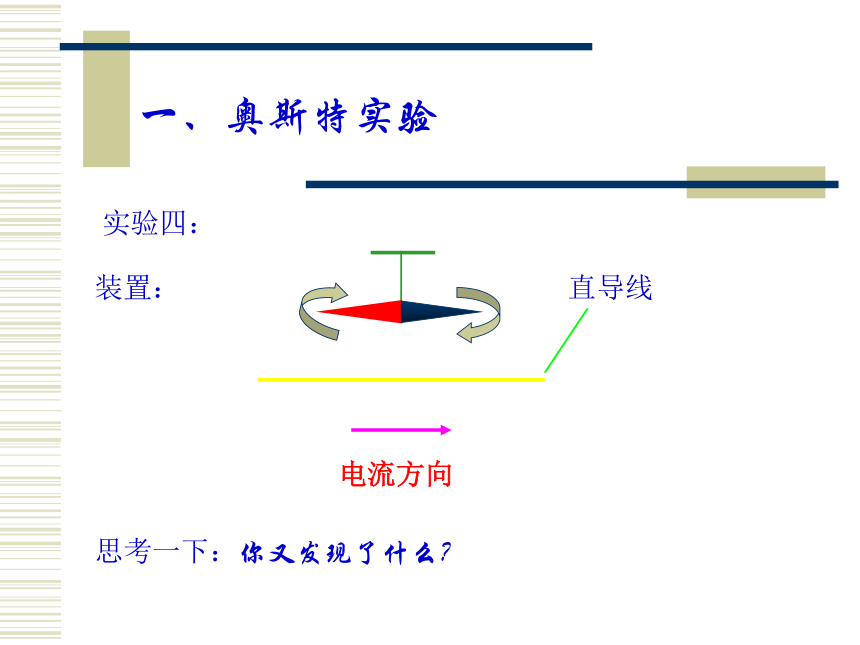

实验四：
装置：
直导线
思考一下：你又发现了什么？
电流方向

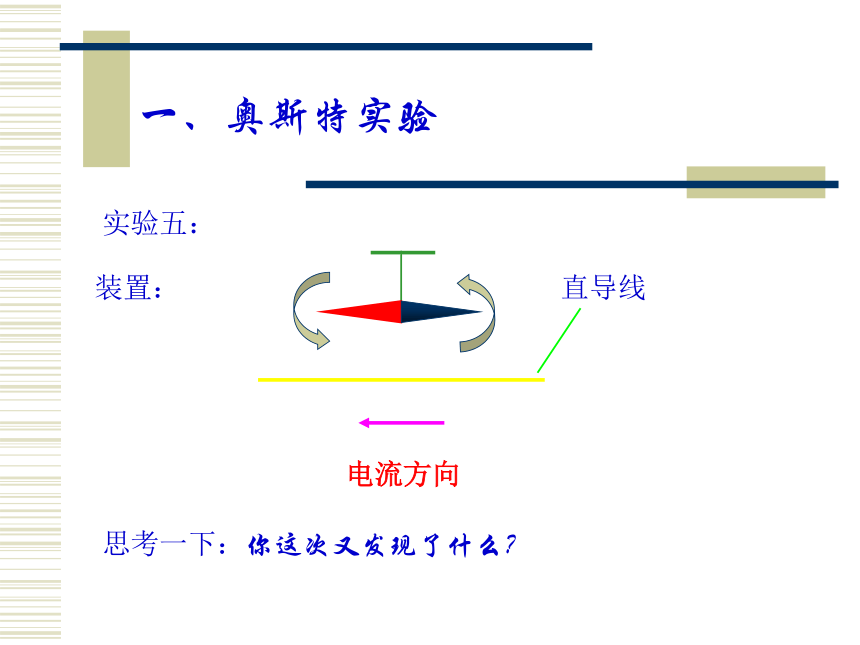

实验五：
一、奥斯特实验
装置：
直导线
思考一下：你这次又发现了什么？
电流方向
一、奥斯特实验

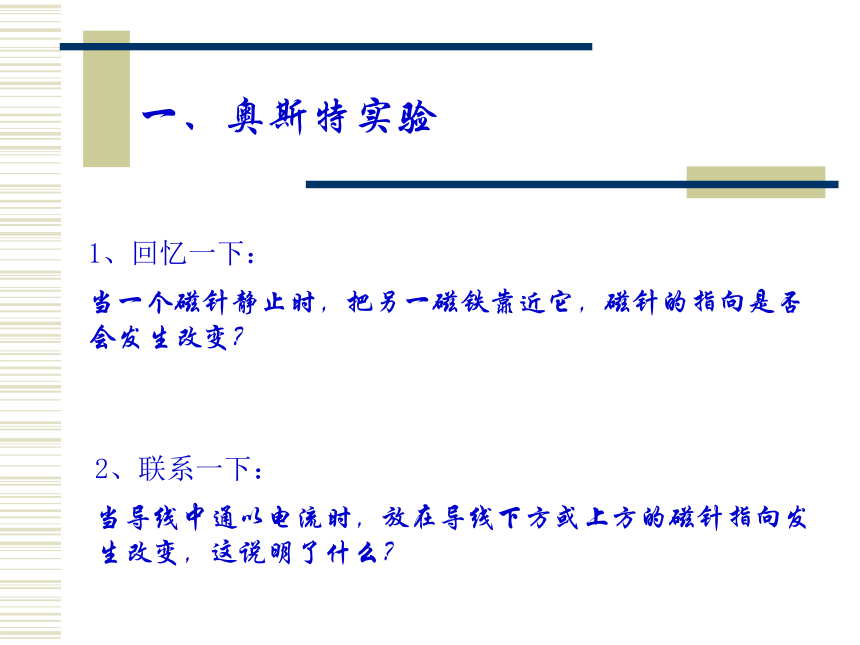

1、回忆一下：
当一个磁针静止时，把另一磁铁靠近它，磁针的指向是否会发生改变？
2、联系一下：
当导线中通以电流时，放在导线下方或上方的磁针指向发生改变，这说明了什么？
一、奥斯特实验
直导线位置 电流方向 磁针情况
磁针上方
磁针上方
磁针上方
磁针下方
磁针下方
无
填表：
不动
N出S进
N进S出
N出S进
N进S出
结论：奥斯特实验的事实告诉人们电流周围存在磁场，并且磁场的方向与电流方向有关。
二、直线电流的磁场
活动1、
把一根导线穿过一块水平放置的硬纸板，在纸板上均匀撒上一薄层铁粉，在导线中通以电流轻轻敲击纸板，观察现象。
实验：
思考：你能从被磁化铁粉的排列情况描述通电直导线周围的磁场是怎样分布的吗？
二、直线电流的磁场
活动2、
在纸板上围着导线对称地放上四枚小磁针，导线不通电流，小磁针N极的指向怎样？
实验：
现象：小磁针不发生偏转。
二、直线电流的磁场
活动3、
在纸板上围着导线均匀地放上小磁针，导线中接通自上而下和自下而上的电流，观察各个小磁针的指向。
实验及现象：
二、直线电流的磁场
结论：
直线电流周围的磁场中的磁感线分布在垂直于电流的所有平面上，是以电流为中心的一系列同心圆，磁场的方向与电流方向有关。
1、　　　　　实验的事实告诉人们电流周围存在　　　　　　　，并且磁场的方向与　　　　　　有关。
2、直线电流周围的磁场中的磁感线分布在垂直于　　　　的所有平面上，是以电流为中心的一系列　　　　　　，磁场的方向与　　　　　　　有关。
三、巩固一下
结　束
