铝相关图像

(共10张PPT)
Al3+
Al(OH)3
AlO2-

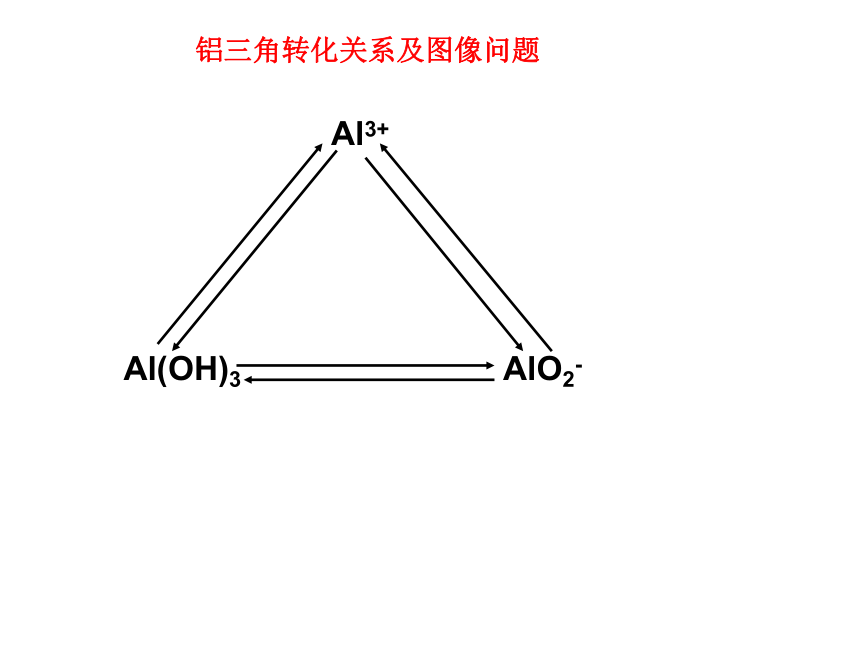

铝三角转化关系及图像问题
A
NaOH溶液
AlCl3溶液

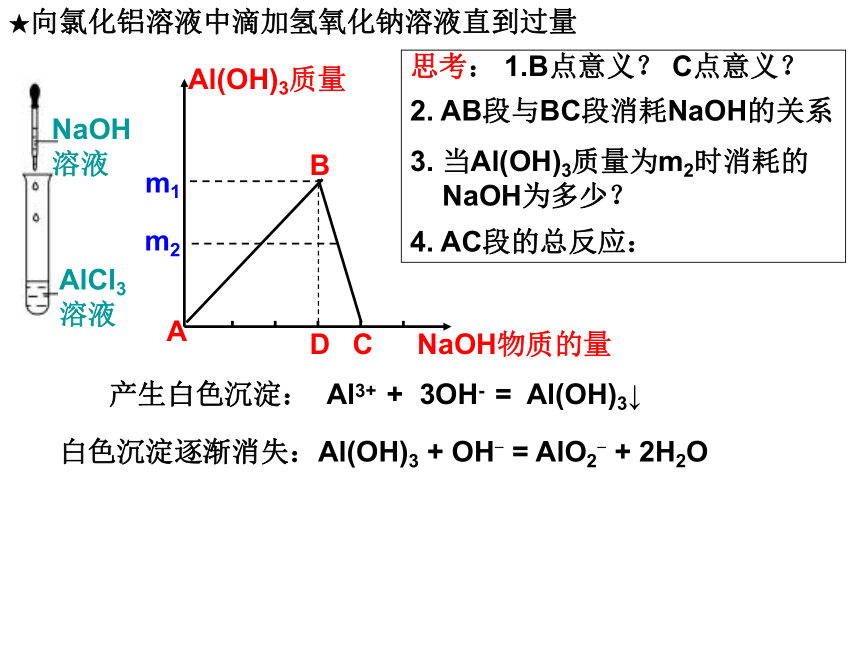

★向氯化铝溶液中滴加氢氧化钠溶液直到过量
Al(OH)3质量
NaOH物质的量
B
C
D
m1
m2
思考： 1.B点意义？ C点意义？
2. AB段与BC段消耗NaOH的关系
3. 当Al(OH)3质量为m2时消耗的NaOH为多少？
4. AC段的总反应：
产生白色沉淀： Al3+ + 3OH- = Al(OH)3↓
白色沉淀逐渐消失：Al(OH)3 + OH- = AlO2- + 2H2O

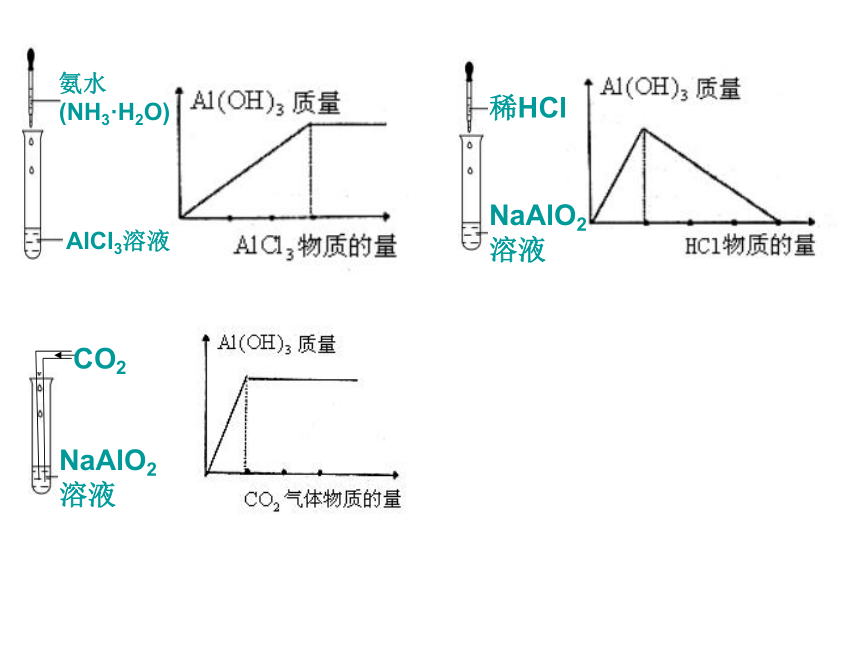

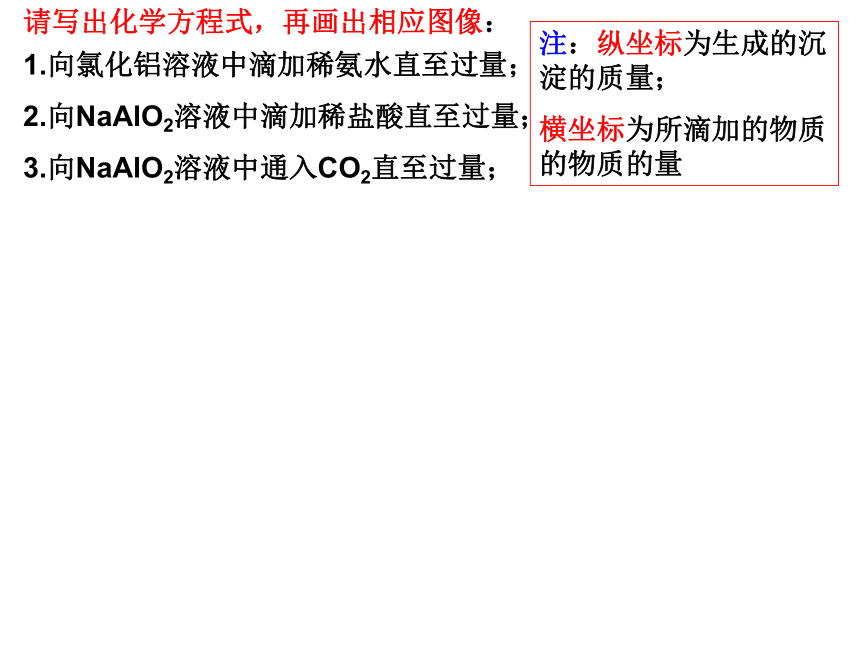

请写出化学方程式，再画出相应图像：
1.向氯化铝溶液中滴加稀氨水直至过量；
2.向NaAlO2溶液中滴加稀盐酸直至过量；
3.向NaAlO2溶液中通入CO2直至过量；
注：纵坐标为生成的沉 淀的质量；
横坐标为所滴加的物质的物质的量
AlCl3溶液
氨水(NH3·H2O)
稀HCl
NaAlO2溶液
NaAlO2溶液
CO2
AlCl3溶液
NaOH溶液
o
Al(OH)3质量
AlCl3物质的量
向氢氧化钠溶液中滴加氯化铝溶液直至过量：
练习：向稀盐酸中滴加NaAlO2溶液直至过量
NaOH溶液
AlCl3溶液
AlCl3溶液
NaOH溶液
NaAlO2溶液
稀HCl
稀HCl
NaAlO2溶液
典例：向20mL某物质的量浓度的AlCl3溶液中滴入2mol/LNaOH溶液时，得到的Al(OH)3沉淀质量与所加NaOH溶液体积（mL）的关系如图所示，试回答下列问题：
(1)图中A点表示的意义是
(2)图中B点表示的意义是
(3)上述两步反应用总的离子方程式可表示为：
(4)若溶液中有Al(OH)3沉淀0.39g，则此时用去NaOH溶液的体积为 。
【变式训练1】Al2(SO4)3和MgSO4混和,加适量水溶解,再加入KOH溶液,析出的沉淀量(W)与KOH溶液体积(V)的关系如图,则Al2(SO4)3和MgSO4的物质的量之比是( )
A. 2:1 B. 1:2 C. 1:1 D. 1:3
【变式训练2】
将一定质量的镁铝合金全部溶解在200mL盐酸中（体积变化不计），取10mL反应后的溶液，用1mol/LNaOH溶液滴定得下图关系:
(1)求Mg、Al的质量各是多少？
(2)求盐酸的物质的量浓度为多少？
