2020－2021学年 8.2科学探究：液体压强—沪科版八年级物理全册课件42张PPT

二、液体的压强
想一想

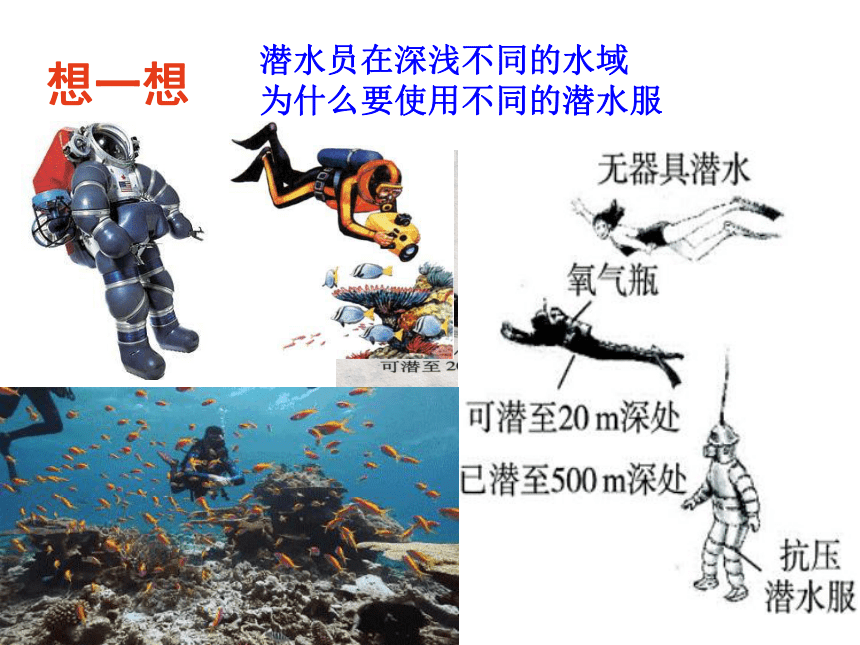

潜水员在深浅不同的水域
为什么要使用不同的潜水服
带鱼生活在深海中，为什么我们在鱼市上却看不到活带鱼？
想一想

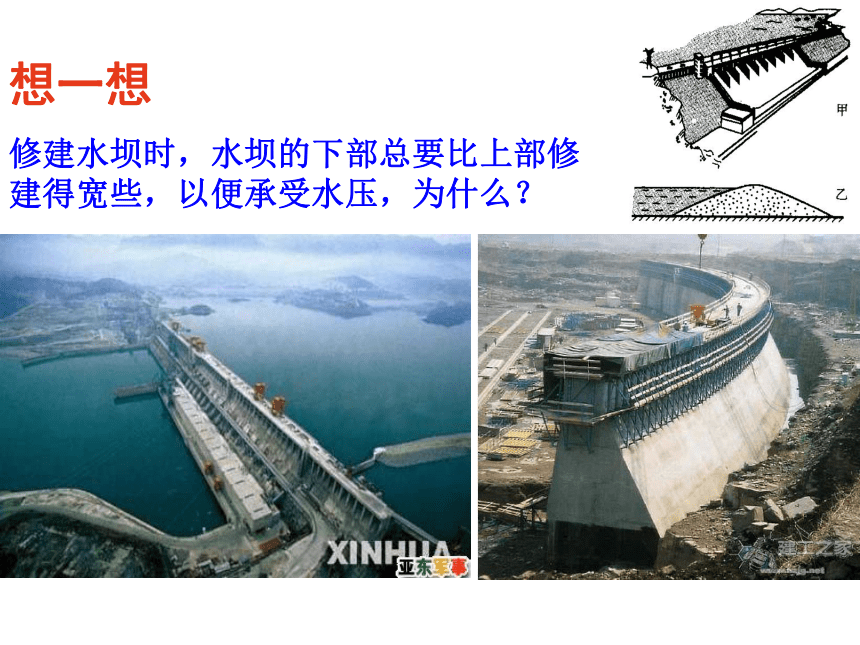

修建水坝时，水坝的下部总要比上部修建得宽些，以便承受水压，为什么？
想一想

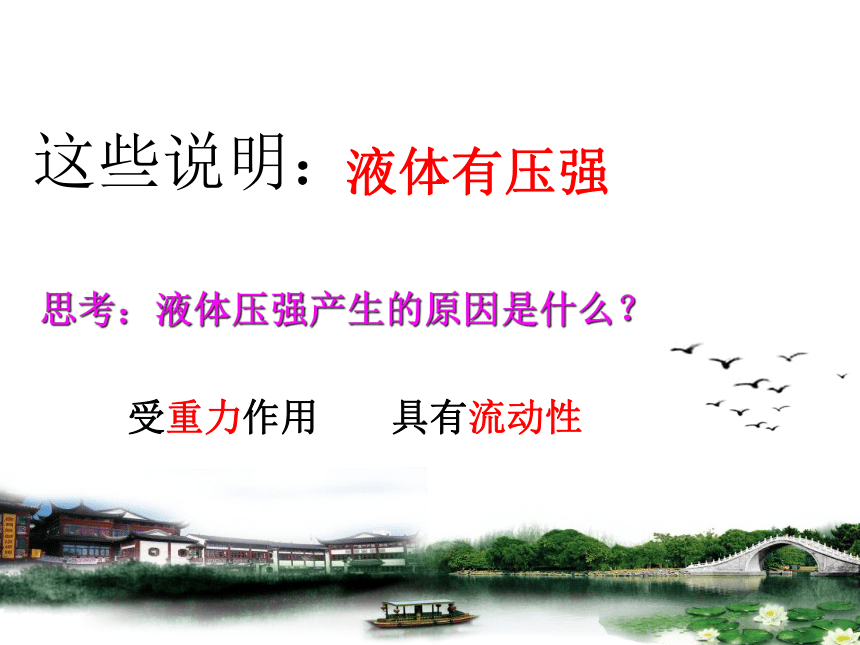

这些说明：
液体有压强
思考：液体压强产生的原因是什么？
受重力作用
具有流动性

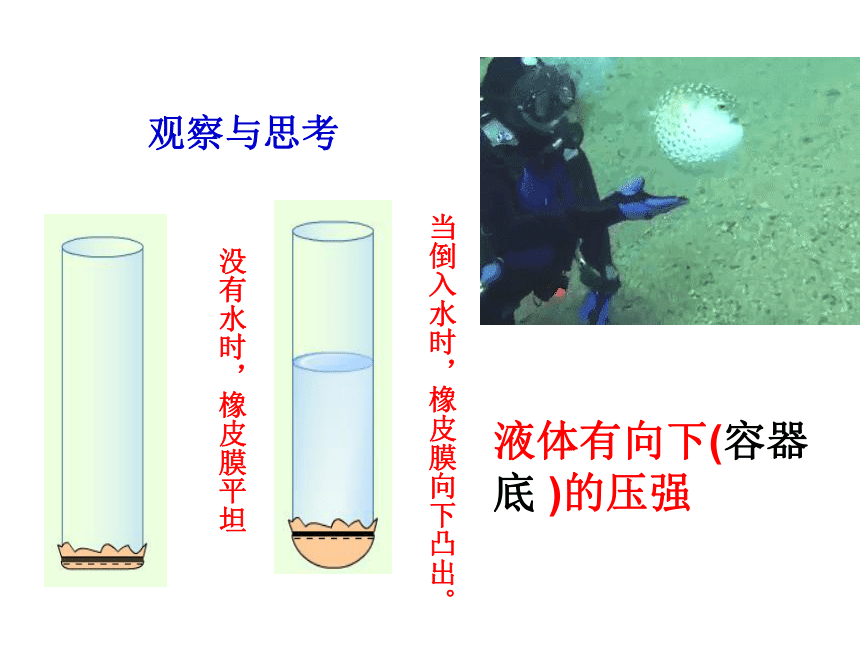

当倒入水时，橡皮膜向下凸出。
观察与思考
没有水时，橡皮膜平坦
液体有向下(容器底 )的压强
现象表明：

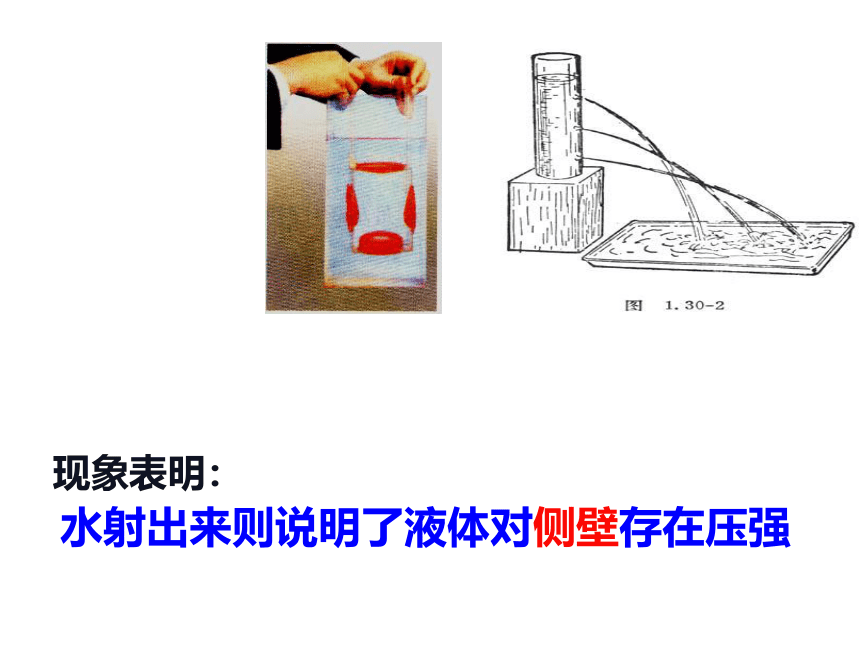

水射出来则说明了液体对侧壁存在压强
由图中实验现象猜想：液体内部压强的大小可能跟哪些因素有关？
液体内部压强的大小可能跟液体的密度、深度和方向有关。

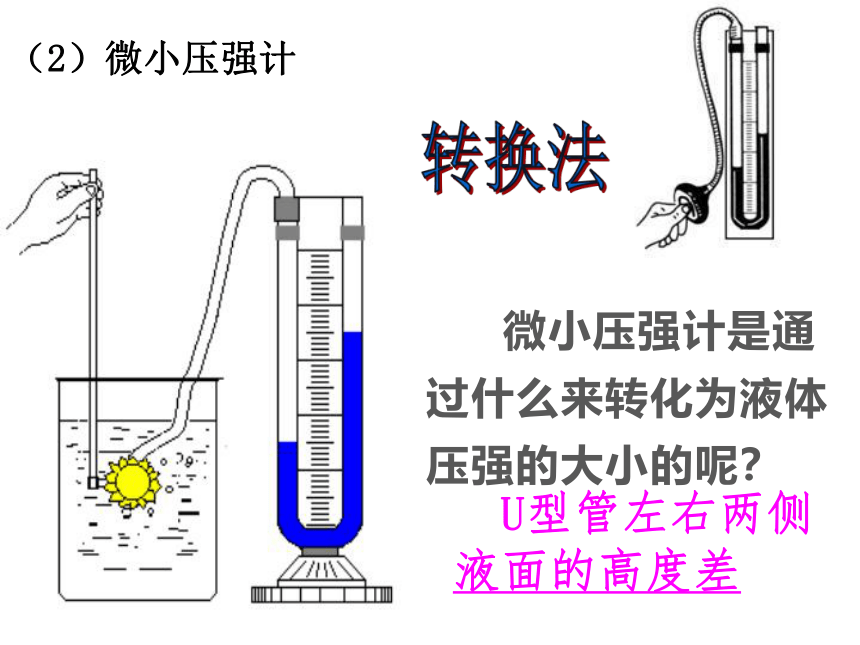

微小压强计是通过什么来转化为液体压强的大小的呢？
U型管左右两侧液面的高度差
（2）微小压强计
提出问题：影响液体内部压强的因素有哪些呢？
实验方法：
进行实验，收集数据：
方向？
深度？
密度？

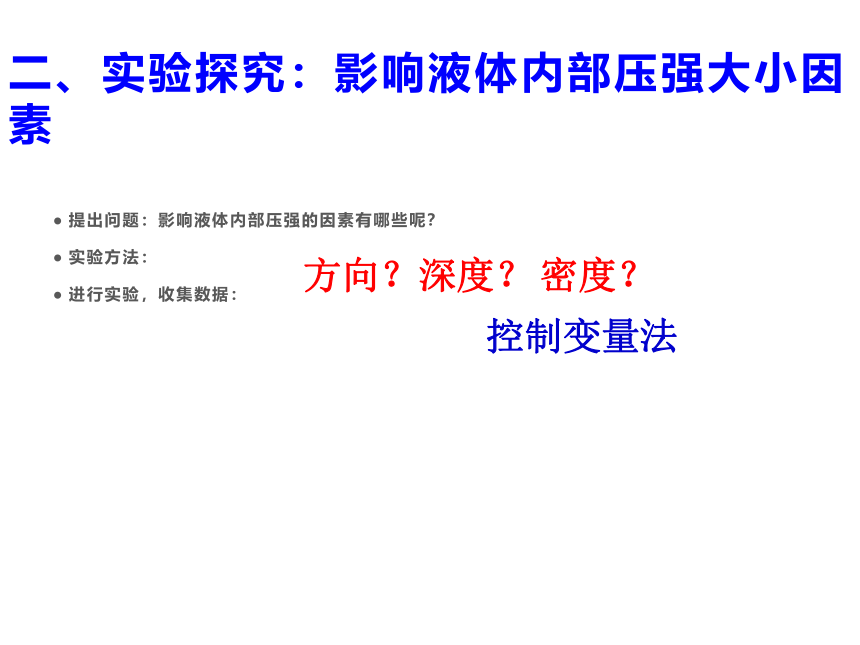

二、实验探究：影响液体内部压强大小因素
控制变量法

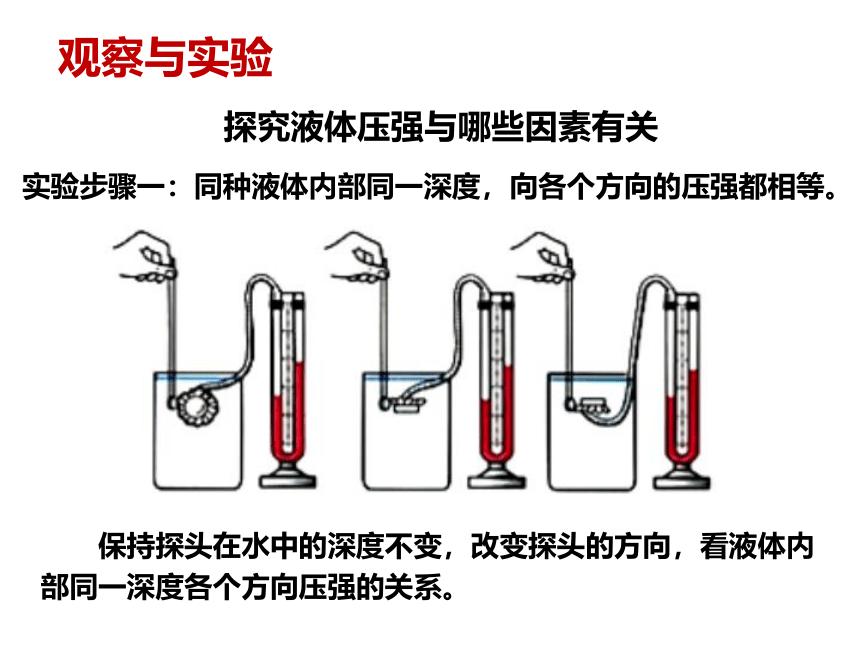

观察与实验
探究液体压强与哪些因素有关
保持探头在水中的深度不变，改变探头的方向，看液体内部同一深度各个方向压强的关系。
实验步骤一：同种液体内部同一深度，向各个方向的压强都相等。

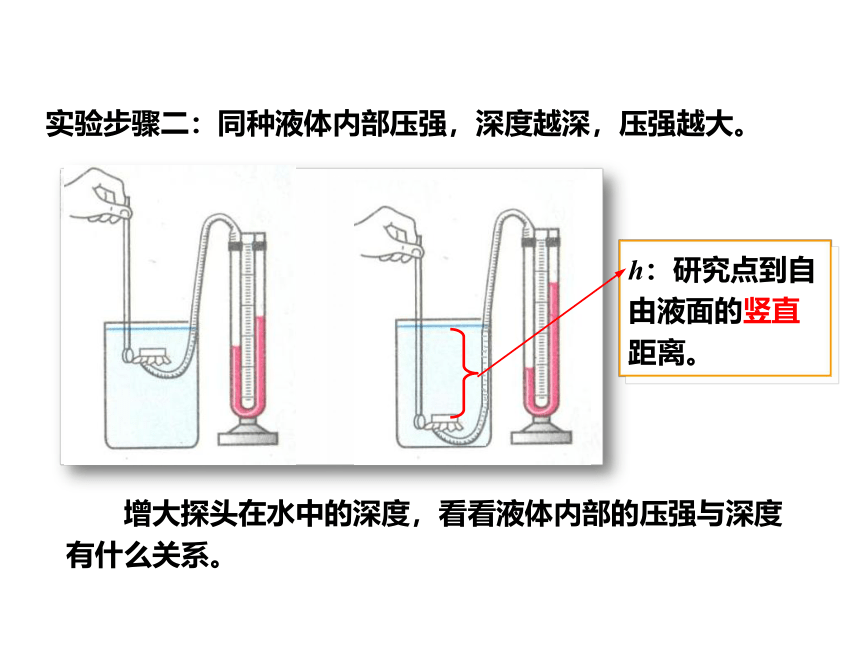

增大探头在水中的深度，看看液体内部的压强与深度有什么关系。
实验步骤二：同种液体内部压强，深度越深，压强越大。
h：研究点到自由液面的竖直距离。
液体内部向各个方向________（都有/都没有）压强；在液体内同一深度处，液体向各个方向的压强大小________；液体内部的压强随深度的增加而______；在不同液体的同一深度处，液体的密度越大，压强_______。
都有
相等
增大
越大
现象表明：
1、液体对容器底和容器壁都有压强，并且随深度的增加而增大。
2. 液体内部向各个方向都有压强。
3. 在同一深度，液体向各个方向的压强相等;
4. 深度增大,液体的压强增大。
5.在深度相同时，液体密度越大，压强越大。
1. 如图是大坝的截面图，大坝被建成“上窄下宽”的形状，主要是考虑到水对坝体侧面有 ，并且随深度的增加而 ．
图22
压强
增加
讨论交流：谁受的压强大？
不同鱼缸里的两条鱼，趴在水底争论不休。它们谁说的对呢？
2．在靠近塑料瓶底部的侧壁上开一个小圆孔，用胶带封住小孔，接着拧开瓶盖，往瓶中加入水，然后撕去胶带，水便从小孔射出，如图9所示。随着瓶内水面的不断下降，可以观察到的现象是 ；这个实验表明 。
图9
水流喷射的距离逐渐减小
液体压强随深度的减小而减小
3．如图观察到的现象可以得出的结论是 ：1. 。 2. 。 3. 。
液体对容器的侧壁有压强
液体压强随深度的增加而增大
同一深度，液体向各个方向的压强都相等
1:这个液柱的体积:
V=sh
2 这个液柱的质量:
m=ρv=ρSh
3 这个 液柱有多重?对平
面的压力是:
F=G=mg=ρgsh
4平面受到的压强
P=
S
=
ρgh
F
－
公式推导步骤:
三、液体压强的计算公式
P=ρ液gh
注：h为液体深度
是指某点到自由液面的竖直距离。
（1）“深度”和“高度”不是一回事；
（2）“容器深度”和“液体深度”不是一回事。
三、液体压强规律
p =ρ液gh
A、参量意义:
【公式】
【说明】
ρ表示液体密度，g表示9.8N/kg，h表示
深度，即研究位置与自由液面的竖直距离。
单位：帕斯卡(Pa)
液体压强只与液体的密度和深度有关，
与液体的重力无关。与容器形状无关。
【帕斯卡裂桶实验】
1、如图所示，容器中装有水，有关尺寸如图所示，求A点处水的压强是多大？
例、如图所示的容器中，水深度为7h，A点距水面深
度为h，B点离容器底部的高度
为h，则水在A点和B点产生的
压强pA、pB之比为 ( )
A．1：1 B．1：7
C．1：6 D．6：7
C
２.如图，不同容器A、B中分别盛有深度相同的盐水和水，则液体对容器底部压强的大小关系为：PA PB (填“>”、“<”、“=”）。
h
A
B
盐水
水
>
p =ρgh
密度相同比深度
深度相同比密度
比较管底受到的液体压强的大小
水
(a) (b)
pa____pb
水
A B
pA____pB
酒精
水
甲 乙
p甲____p乙
ha
hb
＞
＜
＝
p =ρgh
密度相同比深度
深度相同比密度
例、一试管中装有某种液体，在试管处于图中所示
的甲、乙、丙三个位置时，管内液体质量保持
不变，则试管底部受到的液体压强（ ）
A．甲位置最大 B．乙位置最大
C．丙位置最大 D．三个位置一样大
例、如图，容器中盛有一定量的水容器底部A、B、C
三点压强PA、PB、PC的大小关系是 。
A
PA＞PB＞PC
10．如图所示，甲、乙两支完全相同的试管，分别装有质量相等的液体，甲试管竖直放置，乙试管倾斜放置，两试管液面相平。设液体对两试管底的压强分别为p甲和p乙，则 ( )
A. p甲 C．p甲>p乙 D. 条件不足，无法判断
C
4、杯内装满水若将手浸入水中，则水对杯底的压强（ ? ）
A．变大　
B．变小　
C．不变　
D．无法判断
p =ρgh
密度相同比深度
深度相同比密度
例、在烧杯内装适量的水，把一木块慢慢地放入水中，水未溢出，当木块静止时，水对杯底的压 强比原来的压强( )
A．大 B．小 C．相等 D．无法确定
A
C
关于下图液体中a、b、c三点压强的说法正确的是（ ）
A．a点向下压强比向上压强大
B．a、b两点的压强相等
C．b点压强比c点压强小
D．b、c两点的压强相等
C
6．如图所示，是甲、乙两种液体内部的压强与深度关系的图象。设液体甲的密度为ρ甲、液体乙的密度为ρ乙，则甲、乙的关系是：( 　 )
A．ρ甲＝ρ乙
B．ρ甲＜ρ乙
C．ρ甲 ＞ρ乙
D．无法确定
C
7．如图所示，开口容器的底部有一个小孔，装水后，水不断从小孔流出。图中能够粗略反映水流出时，容器底部所受水的压强p与时间t的关系图象是( )
B
从小孔中流出的水流逐渐减弱，水面下降速度逐渐变小。
2.轮船底在水面下3.5米，舱底穿了一个面积为0.2米?的洞，要想堵住这个洞，至少要对挡板施加多大的力？（取g=10N/kg)
已知： ρ水= 1.0?10?kg/m?， g=10N/kg，h=3.5m，S=0.2m?
求：F
解： P=ρ水gh
F=PS
= 1.0?10?kg/m? ? 10N/kg ? 3.5m
=35000pa
=35000pa ? 0.2m?
=7000N
答：要想堵住这个洞，要对挡板施7000N的力。
三．连通器
１．连通器：上端开口，下部相连通的容器叫连通器
２．连通器原理：连通器里如果只有一种液体，在液体不流动的情况下，连通器各容器的液面总保持相平
茶壶的设计
【应用实例】
茶壶的壶嘴和壶身设计时有什么要求？
【思考】
长嘴茶壶的设计合理吗？为什么？
五、生活中的连通器
【应用实例】
下水管道的哪部份相当于连通器？
【思考】
U形管的作用是什么？安装时有注意什么？
五、生活中的连通器
下水管道的安装
水封
船闸
船闸：从上游到下游
要通过哪里，哪里要形成连通器
船闸
P1＝P2
帕斯卡定律：加在密闭液体上的压强，能够大小不变地被液体向各个方向传递
帕斯卡定律：加在密闭液体上的压强，能够大小不变地被液体向各个方向传递
帕斯卡定律的应用：各种液压机（例：千斤顶，汽车刹车系统）
