(共23张PPT)
本章优化总结
专题归纳整合
章末综合检测
本章优化总结
知识网络构建
知识网络构建
专题归纳整合
电热与电功的计算
2.非纯电阻用电器:电流通过用电器是以转化为内能以外的其他形式的能为目的的,发热不是目的,但内能损失是不可避免的.例如电动机、电解槽、蓄电池充电、日光灯等,电能转化为内能和其他形式的能,即W=IUt>Q=I2Rt,其他形式的能E其他=W-Q.

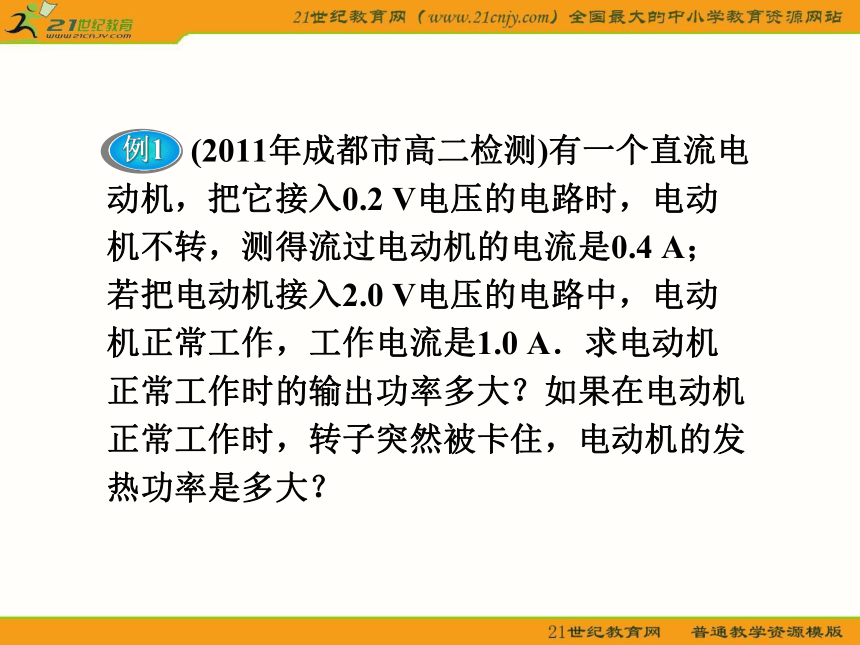

(2011年成都市高二检测)有一个直流电动机,把它接入0.2 V电压的电路时,电动机不转,测得流过电动机的电流是0.4 A;若把电动机接入2.0 V电压的电路中,电动机正常工作,工作电流是1.0 A.求电动机正常工作时的输出功率多大?如果在电动机正常工作时,转子突然被卡住,电动机的发热功率是多大?
例1
【思路点拨】 电动机转子不转时,消耗的电能全部转化为内能,为纯电阻元件,这时欧姆定律成立,电功率和热功率相等.当电动机转动时,电动机消耗的电功率P=P热+P机,P机即为电动机的输出功率.
【答案】 1.5 W 8 W
【方法总结】 (1)含电动机的电路是非纯电阻电路,要注意区分电功率和热功率,电功率P电=IU,热功率P热=I2R,机械功率P机=P电 -P热.
(2)注意搞清电动机电路中的能量转化关系.
交变电流的图像反映了交变电动势(或电流)随时间的变化特征,对正弦交变电流来说,我们可以从图像中获取如下信息:
1.交流电的周期(T):一个完整的正弦波对应的时间段.知道了周期便可以算出线圈转过的角速度ω=2π/T.
交变电流的图像、表达式的综合应用
(2010年高考广东卷)如图3-1是某种正弦式交变电压的波形图,由图可确定该电压的(  )
图3-1
例2
A.周期是0.01 s
B.最大值是311 V
C.有效值是220 V
D.表达式为u=220sin100πt(V)
【答案】 BC
有关变压器的问题
如图3-2所示,理想变压器原线圈接在正弦交变电压上,副线圈通过输电线连接两只相同的灯泡L1、L2,输电线的等效电阻为R,在图示状态下,开关S是断开的,当开关S闭合时,下列说法正确的是(  )
图3-2
例3
A.副线圈两端的输出电压减小
B.等效电阻R两端的电压减小
C.通过灯泡L1的电流减小
D.原线圈中的电流减小
开关闭合后输电线的等效电阻的电压增加,L1两端的电压减小,由欧姆定律可知通过L1的电流减小,故C正确.考虑原副线圈的电流比等于匝数的反比,可知通过原线圈的电流变大,故D错误.
【答案】 C
章末综合检测
本部分内容讲解结束
