2.6 透镜与视觉 同步检测（含答案）

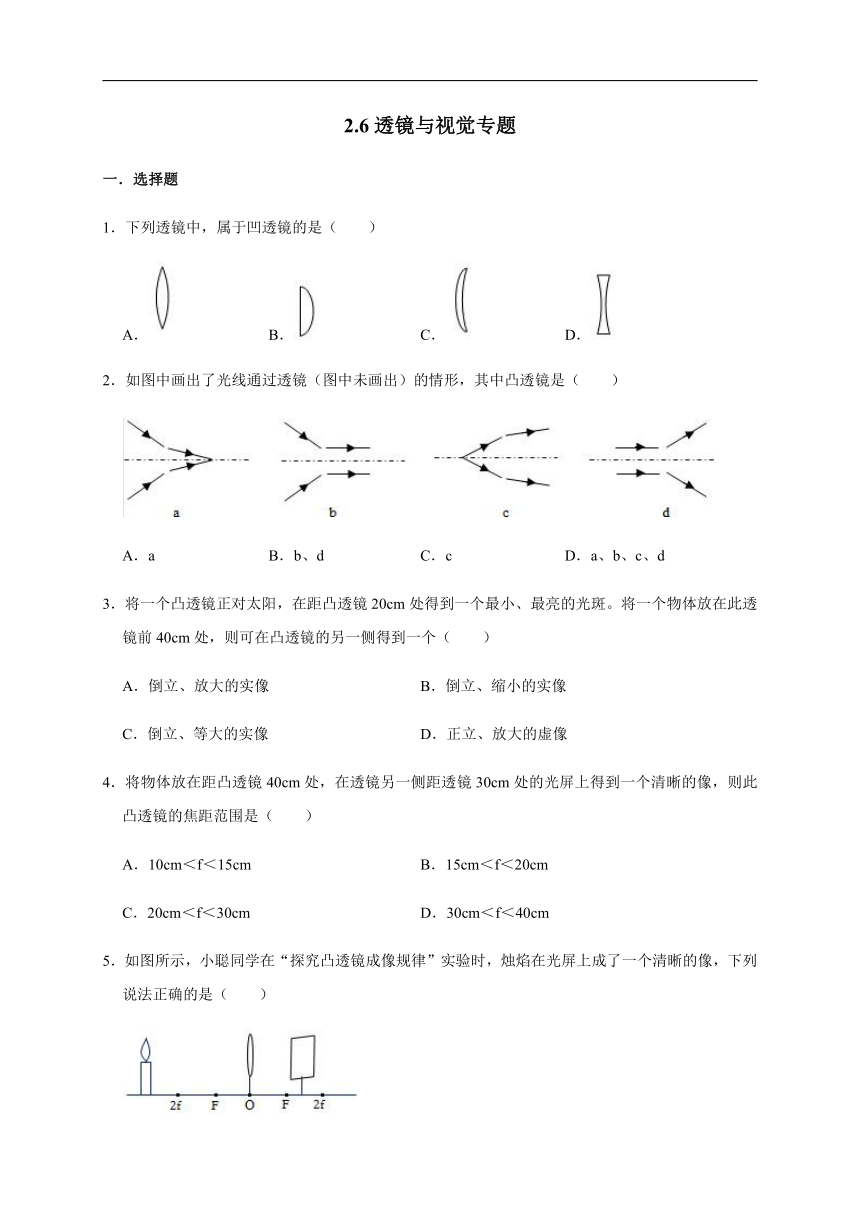

2.6透镜与视觉专题
一．选择题
1．下列透镜中，属于凹透镜的是（　　）
A． B． C． D．
2．如图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是（　　）
A．a B．b、d C．c D．a、b、c、d
3．将一个凸透镜正对太阳，在距凸透镜20cm处得到一个最小、最亮的光斑。将一个物体放在此透镜前40cm处，则可在凸透镜的另一侧得到一个（　　）
A．倒立、放大的实像 B．倒立、缩小的实像
C．倒立、等大的实像 D．正立、放大的虚像
4．将物体放在距凸透镜40cm处，在透镜另一侧距透镜30cm处的光屏上得到一个清晰的像，则此凸透镜的焦距范围是（　　）
A．10cm＜f＜15cm B．15cm＜f＜20cm
C．20cm＜f＜30cm D．30cm＜f＜40cm

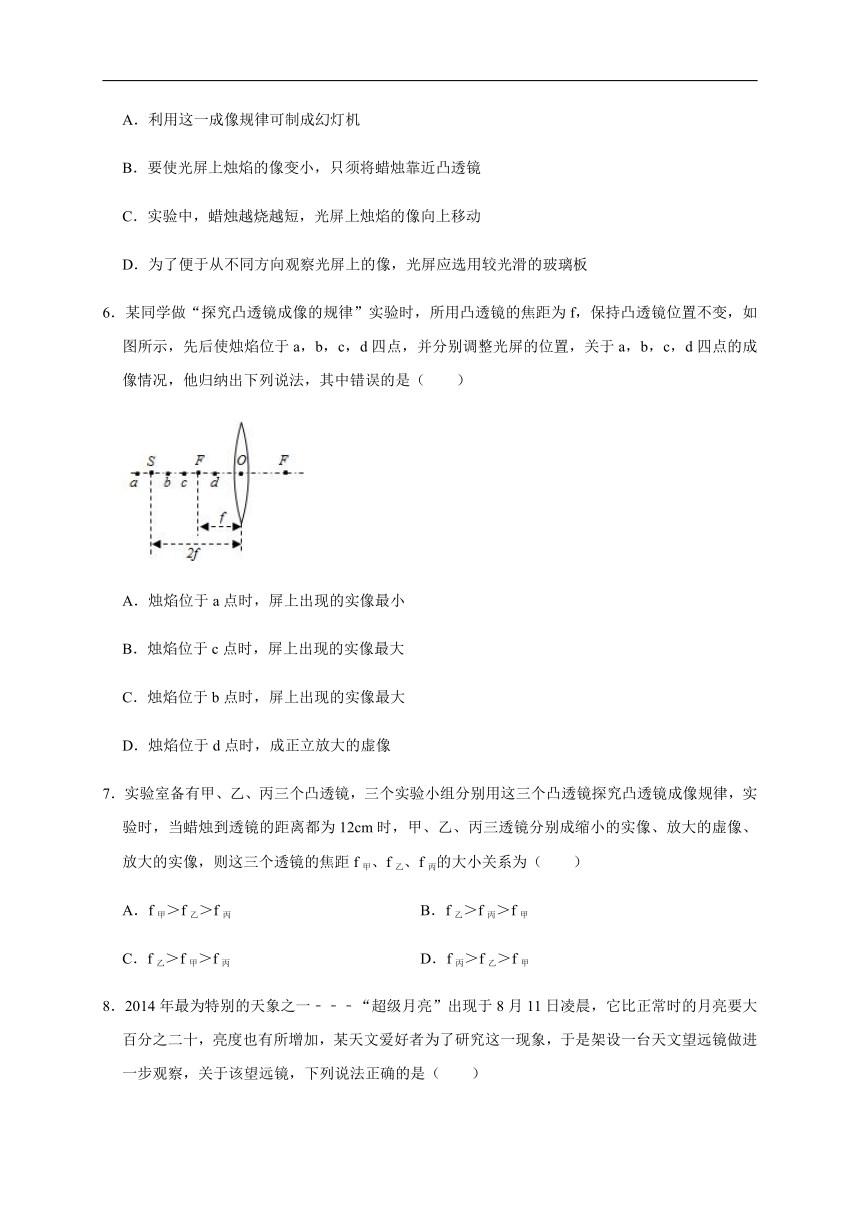

5．如图所示，小聪同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是（　　）
A．利用这一成像规律可制成幻灯机
B．要使光屏上烛焰的像变小，只须将蜡烛靠近凸透镜
C．实验中，蜡烛越烧越短，光屏上烛焰的像向上移动
D．为了便于从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
6．某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为f，保持凸透镜位置不变，如图所示，先后使烛焰位于a，b，c，d四点，并分别调整光屏的位置，关于a，b，c，d四点的成像情况，他归纳出下列说法，其中错误的是（　　）
A．烛焰位于a点时，屏上出现的实像最小
B．烛焰位于c点时，屏上出现的实像最大
C．烛焰位于b点时，屏上出现的实像最大
D．烛焰位于d点时，成正立放大的虚像
7．实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为（　　）
A．f甲＞f乙＞f丙 B．f乙＞f丙＞f甲
C．f乙＞f甲＞f丙 D．f丙＞f乙＞f甲

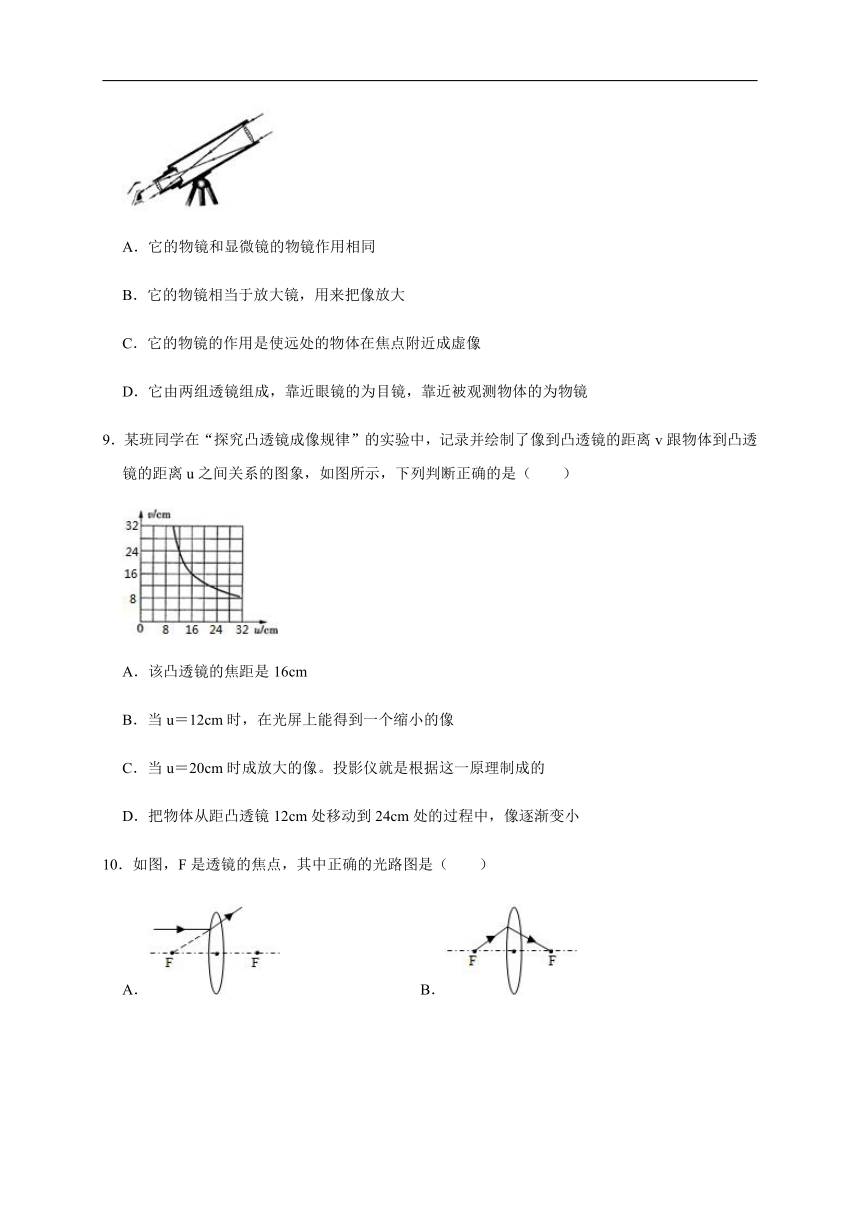

8．2014年最为特别的天象之一﹣﹣﹣“超级月亮”出现于8月11日凌晨，它比正常时的月亮要大百分之二十，亮度也有所增加，某天文爱好者为了研究这一现象，于是架设一台天文望远镜做进一步观察，关于该望远镜，下列说法正确的是（　　）
A．它的物镜和显微镜的物镜作用相同
B．它的物镜相当于放大镜，用来把像放大
C．它的物镜的作用是使远处的物体在焦点附近成虚像
D．它由两组透镜组成，靠近眼镜的为目镜，靠近被观测物体的为物镜
9．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v跟物体到凸透镜的距离u之间关系的图象，如图所示，下列判断正确的是（　　）
A．该凸透镜的焦距是16cm
B．当u＝12cm时，在光屏上能得到一个缩小的像
C．当u＝20cm时成放大的像。投影仪就是根据这一原理制成的
D．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小

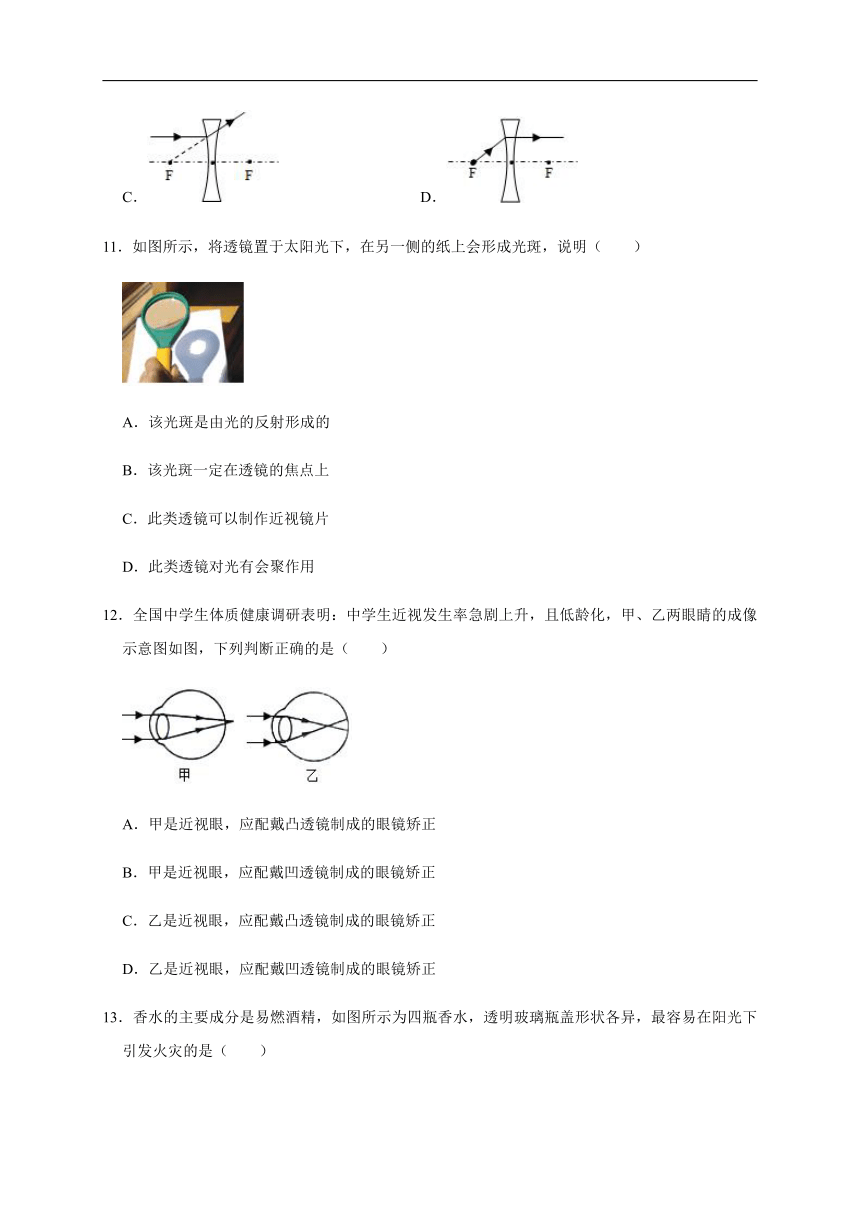

10．如图，F是透镜的焦点，其中正确的光路图是（　　）
A． B．
C． D．
11．如图所示，将透镜置于太阳光下，在另一侧的纸上会形成光斑，说明（　　）
A．该光斑是由光的反射形成的
B．该光斑一定在透镜的焦点上
C．此类透镜可以制作近视镜片
D．此类透镜对光有会聚作用
12．全国中学生体质健康调研表明：中学生近视发生率急剧上升，且低龄化，甲、乙两眼睛的成像示意图如图，下列判断正确的是（　　）
A．甲是近视眼，应配戴凸透镜制成的眼镜矫正
B．甲是近视眼，应配戴凹透镜制成的眼镜矫正
C．乙是近视眼，应配戴凸透镜制成的眼镜矫正
D．乙是近视眼，应配戴凹透镜制成的眼镜矫正

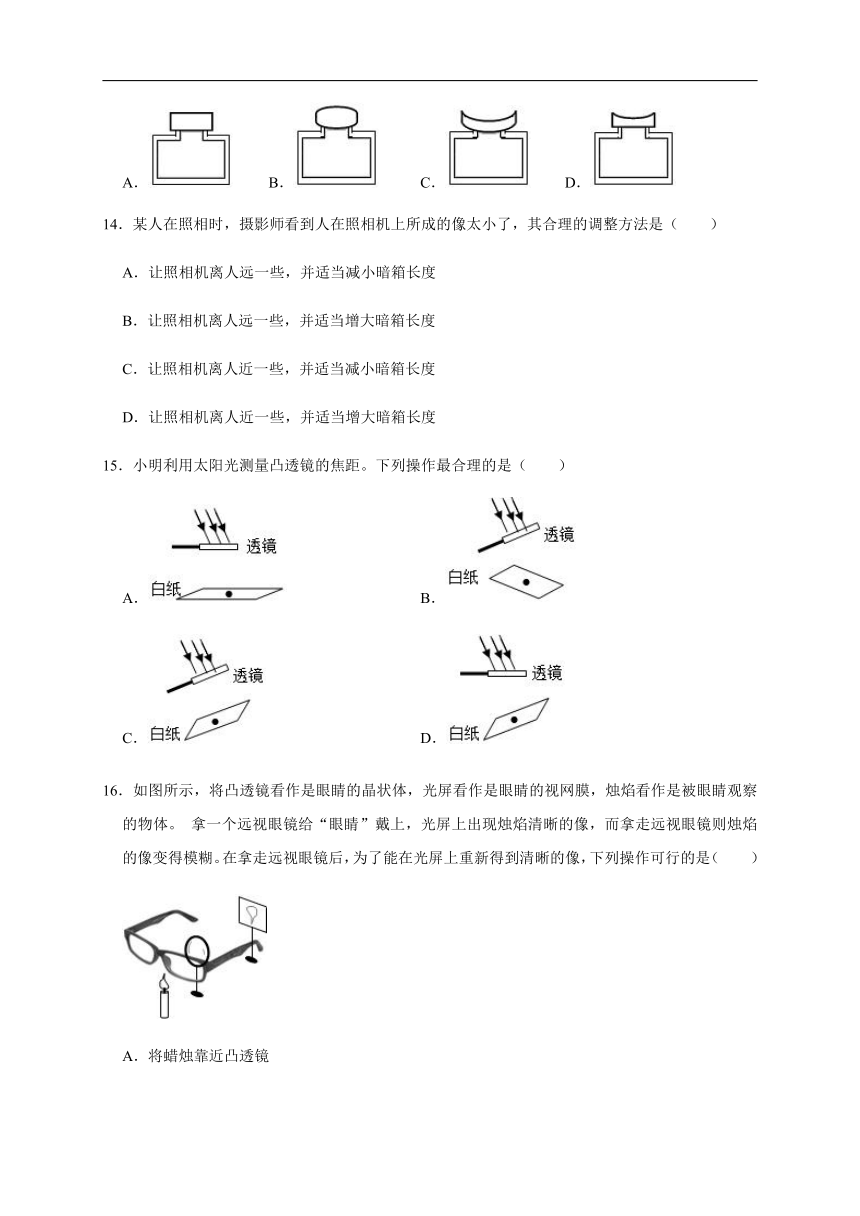

13．香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（　　）
A． B． C． D．
14．某人在照相时，摄影师看到人在照相机上所成的像太小了，其合理的调整方法是（　　）
A．让照相机离人远一些，并适当减小暗箱长度
B．让照相机离人远一些，并适当增大暗箱长度
C．让照相机离人近一些，并适当减小暗箱长度
D．让照相机离人近一些，并适当增大暗箱长度
15．小明利用太阳光测量凸透镜的焦距。下列操作最合理的是（　　）
A． B．
C． D．
16．如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是被眼睛观察的物体。 拿一个远视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走远视眼镜则烛焰的像变得模糊。在拿走远视眼镜后，为了能在光屏上重新得到清晰的像，下列操作可行的是（　　）
A．将蜡烛靠近凸透镜
B．将光屏靠近凸透镜
C．将光屏远离凸透镜
D．将光屏和蜡烛同时靠近凸透镜
17．手机扫描二维码，相当于给二维码照了一张照片，如图是手机扫描物品上的二维码，登录网址、查看物品相关信息，下列说法中正确的是（　　）
A．二维码位于摄像头的一倍焦距和二倍焦距之间
B．物体上的二维码是光源
C．二维码位于摄像头的二倍焦距以外
D．当二维码超出手机上设定的方框时，物品不动，把手机靠近物品
18．如图所示，有一个圆柱体PQ，放在凸透镜前图示位置，它所成的像的形状是（　　）
A． B． C． D．
19．如图所示，当用眼睛去观察镜子时，光束似乎是从M处发散开来的，则透镜的焦距是（　　）
A．0.1m B．0.2m C．0.3m D．0.5m
20．小明用水袋做成一个凸透镜来模拟人眼晶状体，并与注射器相连，其凸起程度可通过注射器注水或吸水量来调节。当该水透镜正对太阳光时，在光屏上得到一个最小最亮的点，如图甲所示，调整烛焰（模拟远处视物）、水透镜、光屏（模拟人眼视网膜），在光具座上的位置，在图乙所示位置时在光屏上得到了烛焰清晰的像，向水凸透镜内注入适量的水发现光屏上原来清晰的像变模糊了，下列说法不正确的是（　　）
A．此时该透镜的焦距f＝10.0cm
B．原来清晰的像是倒立、缩小的实像
C．要使像再次清晰，可将光屏向透镜方向移动适当距离
D．要使像再次清晰，可在烛焰和凸透镜间加一个焦距合适的凸透镜
二．填空题
21．如图所示，小明拍完全班毕业照合影后，想拍一张单身照。若小明不动，摄影应采取的方法是使相机　 　（靠近/远离）他，同时镜头　 　（向外/向内）缩。若此时相机的镜头伸缩装置损坏，导致镜头卡住不能动，摄影师可以在镜头前加一个合适度数的　 　（近视/远视）眼镜的镜片。
22．2013年6月20日，我国宇航员王亚平在“天宫一号”完成了太空授课，如图是她做水球透镜实验时的情景。通过水球可以看到她的像，她的像是　 　（选填“实”或“虚”）像，成像规律与　 　（选填“照相机”，“投影仪”或“放大镜”）相同。
23．小丽的妈妈在家种植了很多“多肉”植物。如图，每次雨后天晴时妈妈总要用专用气吹清除多肉芯上的水珠，这是因为留在多肉上的水滴相当于　 　，使太阳光　 　形成高温，会灼伤多肉芯上的嫩芽。
24．如图所示，在“模拟探究近视眼的缺陷”时将凸透镜看做眼睛的晶状体，将光屏看做视网膜，给“眼睛”戴上近视眼镜，使烛焰在“视网膜”上成清晰倒立、　 　的实像。移去近视眼镜，光屏上的像变得模糊了，向　 　（选填“前”或“后”）移动光屏，光屏上会再次呈现清晰的像。
25．2020年新冠疫情下停课不停学，不少学生喜欢用智能手机上网课，虽然便利，但长时间盯着屏幕，容易导致视力下降，患上近视眼，矫正近视眼应佩戴　 　透镜（填“凸”或“凹”）。正常视力的眼睛，远近景物都能在视网膜上成倒立、缩小的　 　像（填“实”或“虚”）。
26．蜡烛、凸透镜和光屏分别置于如右图所示位置，两支蜡烛的连线AB与过凸透镜的中线垂直，若用一块厚纸板挡住A处的烛焰，在光屏上　 　（选填“C”“D”）处仍能得到一个清晰的像。由于蜡烛的燃烧，烛焰的高度逐渐降低，烛焰在光屏上的像将会少许偏离原来位置。要使像继续成在原来位置，可将凸透镜适当向　 　（填“上”或“下”）调节。
27．图1是照相机镜头成像原理示意图，吴力在家里的阳台上用数码相机（焦距可调）拍摄下了株洲天元大桥美丽的夜景，如图2甲、乙所示。结合图1分析可知，拍摄照片　 　（选填“甲”或“乙”）时镜头焦距调的较大，此时底片与透镜之间的距离应　 　（选填“增大”、“减小”或“不变”）。
28．在“探究凸透镜成像的规律”时，当烛焰离透镜14cm时成放大的实像，当烛焰离透镜8cm时成放大的虚像，则这个透镜的焦距范围是　 　，实验中蜡烛由于燃烧变短，为了使像仍然呈在光屏中央，请你采取一种方法：　 　。
三．作图题
29．完成下面的光路图。
30．在图中完成光路图。
31．如图所示，发光点A发出的一束光经平面镜反射后射向凸透镜，经凸透镜折射的光通过主光轴上的二倍焦距处（图中P点为二倍焦距处）。请你正确的画出：
（1）发光点A发出的光线；
（2）经平面镜反射的光线；
（3）经透镜折射的光线。
32．如图所示，画出经凸透镜折射后又经平面镜反射后的完整光路图。
四．实验探究题
33．小敏同学在“探究凸透镜的成像规律”实验中，进行了以下探究：
（1）让一束平行光正对凸透镜照射，移动光屏，直到光屏上出现一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为　 　cm；
（2）将一支点燃的蜡烛放在如图乙所示的位置，移动光屏，直到光屏上得到清晰的像，此时的成像原理与生活中的　 　成像原理相同；若将蜡烛向左移动一小段距离，此时光屏上的像变模糊，在蜡烛和透镜之间放置一个合适的　 　（选填“凸透镜”或“凹透镜”），光屏上的像又会变清晰。
（3）将点燃的蜡烛移到40cm和50cm之间的某一位置后，此时应取下光屏，从凸透镜的　 　侧（选填“左”或“右”）透过凸透镜观察像。
34．王老师上课时拿个水晶球，让同学们透过它看远处倒立的建筑物的像（如图1所示），引起同学们对凸透镜成像的兴趣。为此老师让大家一起探究凸透镜成像的规律，给同学们准备了凸透镜、凹透镜、光具座、蜡烛、光屏各一个，火柴盒。
（1）小涛在挑选透镜时，将透镜甲、乙分别正对太阳光，在光屏上出现了如图2（甲）所示的光斑，你认为他应该选择　 　（选填“甲”、“乙”）透镜来进行实验。
（2）小涛在进行实验时发现光屏上所成的蜡烛的像偏上（如图丙所示），是因为忽略了一个操作步骤，这一步应该是　 　。
（3）如图3所示是小明通过实验得到的凸透镜的像距v和物距u关系的图象，由图象可知该凸透镜的焦距是　 　cm。
（4）当烛焰距凸透镜35cm时，移动光屏，可在光屏上得到清晰、倒立、　 　的实像，生活中利用这一原理制成的光学仪器是　 　（选填“照相机”、“投影仪”或“放大镜”）；某同学取了一个眼镜放在
蜡烛与凸透镜之间靠近透镜的位置，发现光屏上原来清晰的像变模糊了，当他将光屏靠近透镜方向移动一段距离后，模糊的像又变清晰了，说明这副眼镜是　 　眼镜。（选填“近视”、“远视”）
（5）实验中小涛不小心用纸把透镜下半部分遮住了，则光屏上的成像情况是　 　（选填“完整的像”、“一半的像”或“无法成像”）。
参考答案
选择题
1．D； 2．C； 3．C； 4．B； 5．C； 6．C； 7．B； 8．D； 9．D； 10．C； 11．D； 12．D； 13．B； 14．D； 15．C； 16．C； 17．C； 18．B； 19．A； 20．D；
二．填空题
21．靠近；向外；远视； 22．实；照相机； 23．凸透镜；会聚； 24．缩小；前； 25．凹；实； 26．C；下； 27．乙；增大； 28．8cm＜f＜14cm；将凸透镜下移（或将光屏上移）；
三．作图题
29．； 30．； 31．； 32．；
四．实验探究题
33．10.0；照相机；凹透镜；右； 34．乙；使烛焰、凸透镜、光屏三者的中心在同一高度上；10；缩小；照相机；远视；完整的像；
