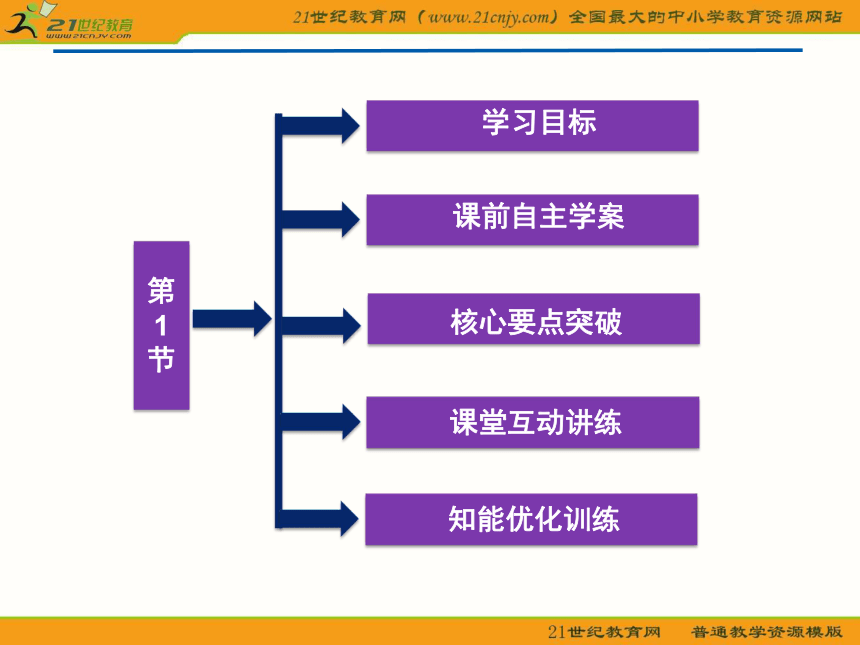

第1节　家用电器及其选购和使用
课前自主学案
核心要点突破
学习目标
课堂互动讲练
第1节
知能优化训练

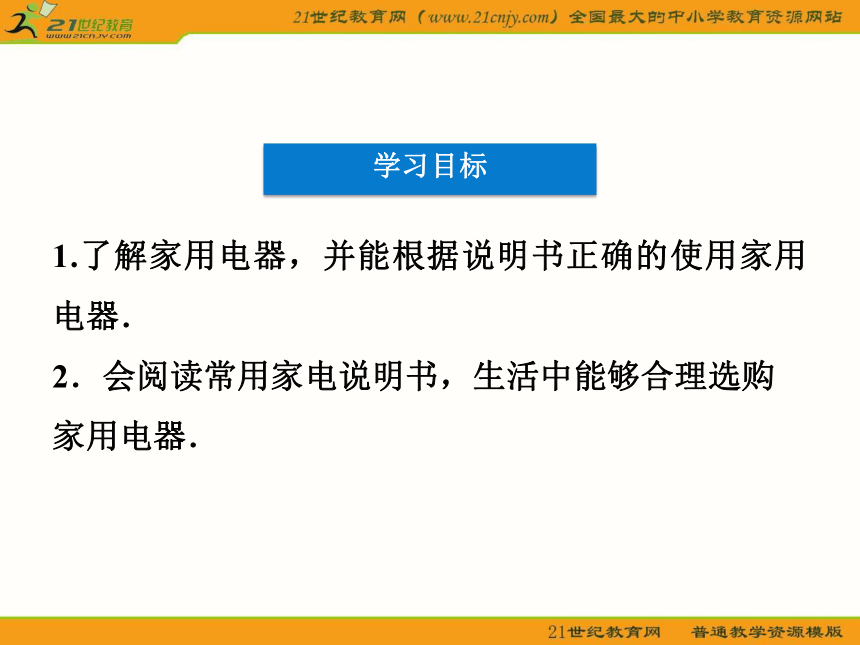

学习目标
1.了解家用电器，并能根据说明书正确的使用家用电器．
2．会阅读常用家电说明书，生活中能够合理选购家用电器．
课前自主学案

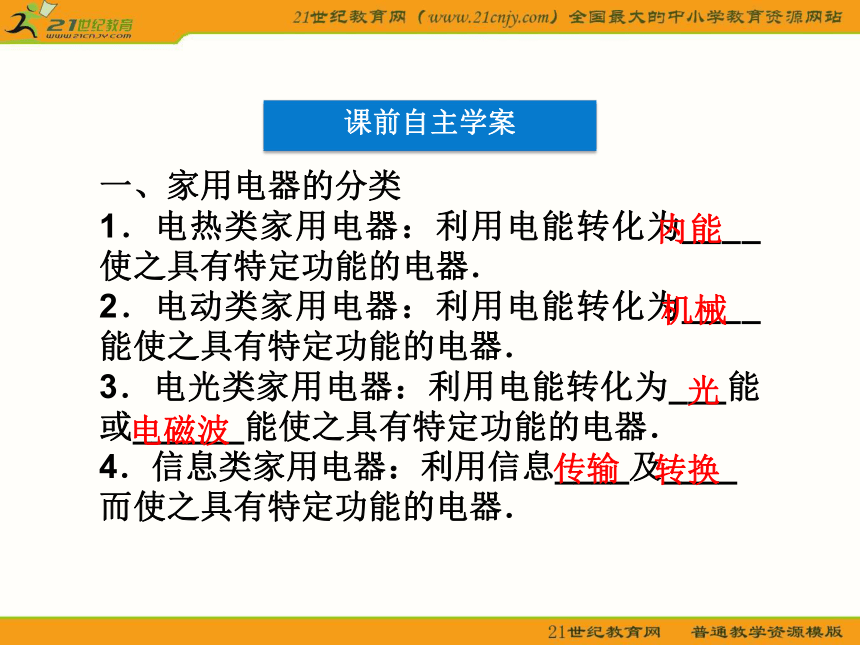

一、家用电器的分类
1．电热类家用电器：利用电能转化为____使之具有特定功能的电器．
2．电动类家用电器：利用电能转化为____能使之具有特定功能的电器．
3．电光类家用电器：利用电能转化为___能或______能使之具有特定功能的电器．
4．信息类家用电器：利用信息____及____而使之具有特定功能的电器．
内能
机械
光
电磁波
传输
转换

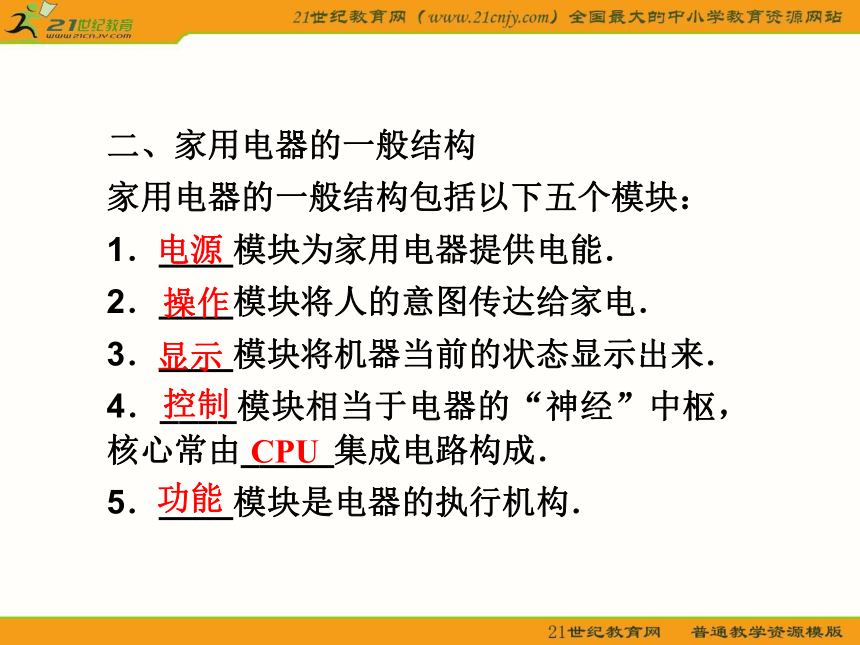

二、家用电器的一般结构
家用电器的一般结构包括以下五个模块：
1．____模块为家用电器提供电能．
2．____模块将人的意图传达给家电．
3．____模块将机器当前的状态显示出来．
4．____模块相当于电器的“神经”中枢，核心常由_____集成电路构成．
5．____模块是电器的执行机构．
电源
操作
显示
控制
CPU
功能

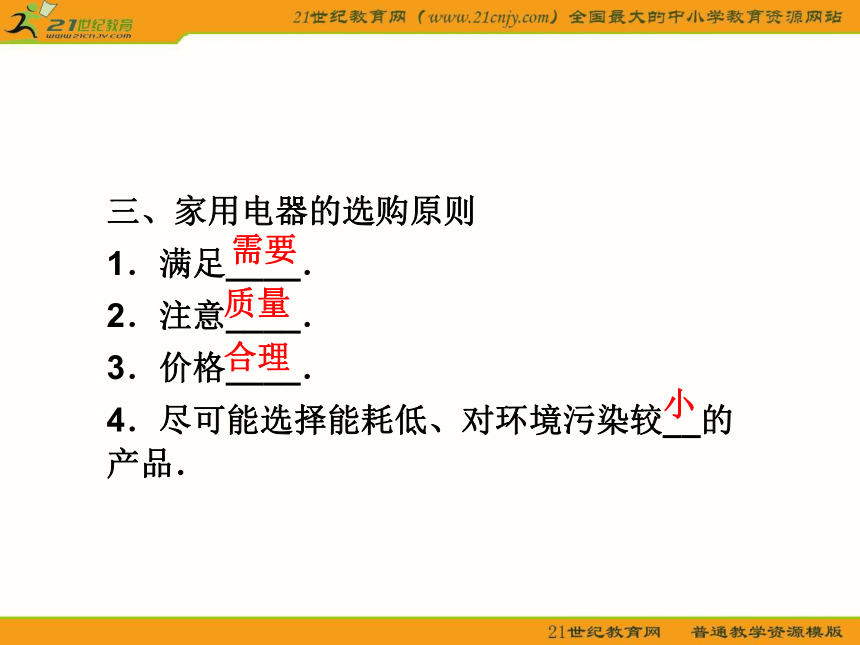

三、家用电器的选购原则
1．满足____．
2．注意____．
3．价格____．
4．尽可能选择能耗低、对环境污染较__的产品．
需要
质量
合理
小

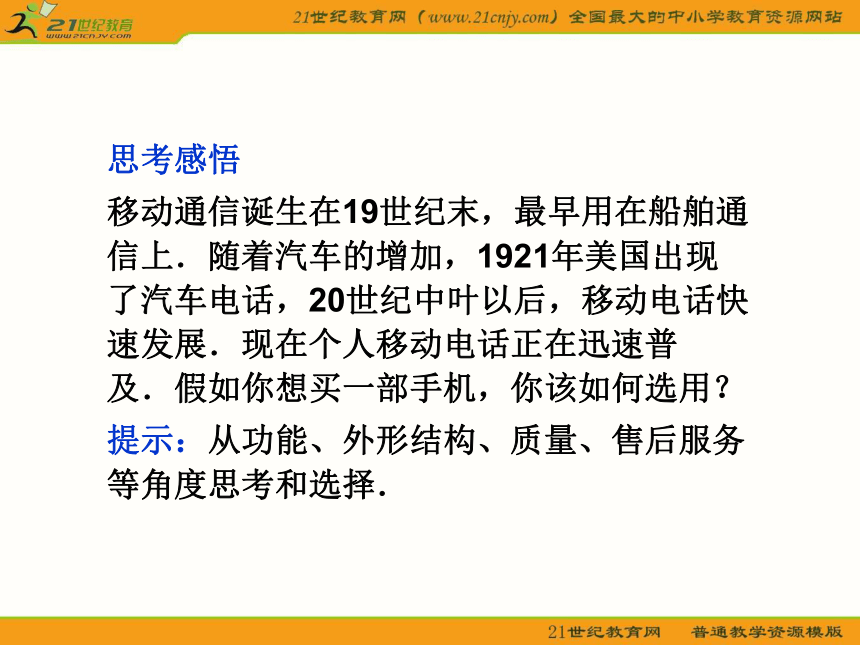

思考感悟
移动通信诞生在19世纪末，最早用在船舶通信上．随着汽车的增加，1921年美国出现了汽车电话，20世纪中叶以后，移动电话快速发展．现在个人移动电话正在迅速普及．假如你想买一部手机，你该如何选用？
提示：从功能、外形结构、质量、售后服务等角度思考和选择．
四、家用电器的使用
家用电器的使用，最重要的步骤是要仔细读懂使用______，按使用说明书规定的程序及办法慢慢调试，实在有问题，再请别人指导．
说明书
五、家庭电路及用电安全问题

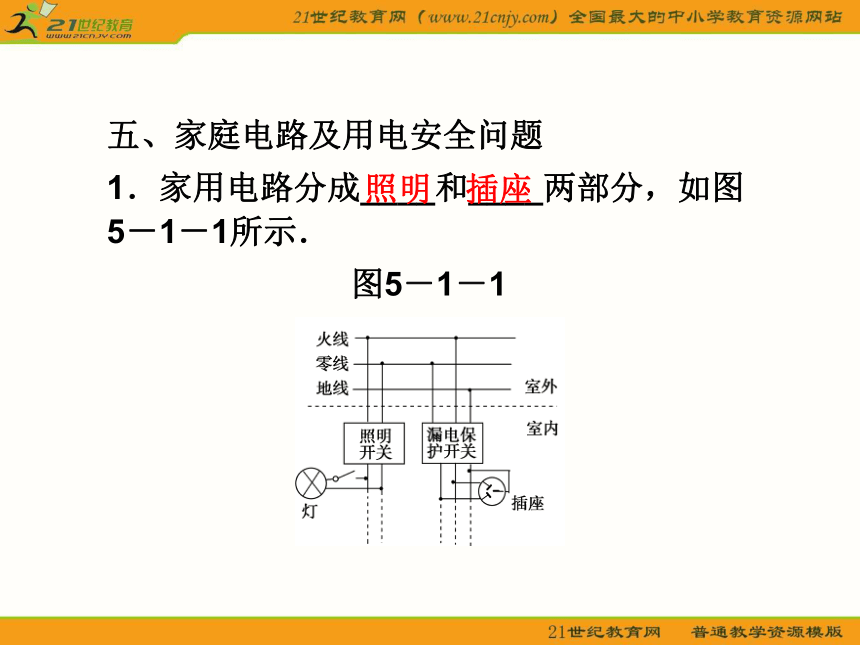

1．家用电路分成____和____两部分，如图5－1－1所示．
图5－1－1
照明
插座
2．安全用电的注意事项
(1)用电总功率不应超过用电配线、电表及保护装置的________．
(2)应有可靠的____，保护装置宜选用带漏电保护的空气开关．
(3)用电导线(包括插头、接线)不应有________的部分．
额定功率
接地
祼露在外
(4)旧的、已被磨损的接线板应停止使用，换新的接线板．
(5)应配有______，并掌握正确使用方法，随时检查漏电情况并及时处理．
(6)检修电器必须在____电源(火线、零线全部断开)的情况下进行．
验电笔
切断
六、家庭节约用电
1．选购电热类家用电器时，要选择____适当的产品．
2．要选购转换效率___的产品．
3．对于带有自动控制系统的家用电器，在设置被控制的技术参数时，要作____选择，不要过___或过___．
功率
高
适当
高
低
4．适应__________规定，是家庭节约用电的措施之一．
5．对于长时间不用的电器，应注意及时________．
分时段计价
关闭电源
核心要点突破
一、家庭电路和安全用电
1．家庭电路里有火线、零线和地线，家电一般是并联连接，家庭电路都有保护开关，大功率家电需要用专线供电，家庭耗电量由电能表测量．
2．安全用电要考虑以下几个方面：
(1)电能表和电线应与所用的家电匹配．
(2)使用固定插座比移动插座好．
(3)电源插头应该与插座匹配．
(4)使用三脚插头的电器比两脚插头的电器更安全．
特别提醒：使用三脚插头的电器比两脚插头的电器更安全，原因是三脚插头中有一根是接地线的，当发生漏电事故时，地线把短路电流引向大地而不流经人体，保证了使用者的安全．
二、漏电保护开关的工作原理
漏电保护器是人们日常生活中常见的一种仪器．其工作原理是利用变压器的原理进行开关控制，从而保护线路，防止漏电．由图5－1－2可知：正常时，通过两个并绕的原线圈ab和cd的电流方向相反，而大小相同，产生的磁场相互抵消，通过副线圈的磁通量始终为零，ef两端没有电压，脱扣开关K能保持接通．
当b线上有人接触或家用电器外壳漏电时，b线中的电流有一部分通过人体或家用电器直接流入大地，通过cd线圈的电流就小于通过ab线圈的电流，产生的磁场不能全部抵消，通过副线圈的磁通量不为零．由于是交流电，所以通过副线圈的磁通量是变化的，在ef两端产生感应电压，使脱扣开关K断开，起到了保护作用．显然，电流过大，电压过高，双线触电，不会引起ab和cd中的电流大小不同，也就起不了保护作用．
图5－1－2
如果我们平常掌握了一些常见的用电器、电学仪器的基本原理、结构、使用方法及安全用电常识，就能综合运用所学的基础知识分析解决这些实际问题．
特别提醒：使用插头应注意什么？
(1)检查插头和插座是否匹配．
(2)插头的插片是否有松动．
(3)插头是否全部插入，以免接触不良引起发热．
(4)连接插头的导线是否有破损、折断．
课堂互动讲练
家用电器的正确使用
以下是波导V 10手机快捷键功能说明：
在待机模式下，按导航键的左键即可设定以下快捷功能：
1．键盘灯设置：在此项下可选择键盘灯开/关，或只在8～17点关闭．
2．启动/关闭静音：在此项下可快速启动或关闭静音功能．
例1
3．启动键盘锁：在此项下可手动快速启动键盘锁．启动键盘锁后，键盘锁图标会立即显示在屏幕上，此时您只可使用紧急呼叫功能．要打开键盘锁，要先按发送键，后按确认键．
根据以上知识，说明如何使用键盘锁？
【精讲精析】　首先按导航键的左键，以启动快捷功能；在快捷键中寻找启动键盘锁，然后按确认键，此时键盘已被锁住．要打开键盘锁，要先按发送键，然后再按确认键，即可解除锁定．
【答案】　见精讲精析
【方法总结】　在使用家用电器时，要按照说明书上的安全、正确的步骤进行使用．
由于使用了大功率的用电器，超出电路负荷而发热，发生了火灾，事后有的同学问为什么保险开关没有跳闸？
【思路点拨】　漏电保护器一般指的是家庭用电保险开关．
关于家庭电路和安全用电指导
例2
【精讲精析】　家庭用的保险开关一般是漏电保险开关，只有在人身触电或电器漏电的情况下跳闸起保护作用，对电流过大，电压过高或双线触电引起的危险，不起作用．
【答案】　见精讲精析
变式训练　某同学发现自己用的台灯突然暗了很多，他应该如何检查原因或排除故障？
答案：(1)看台灯插头是否松动，或有打火现象
(2)看是否有大功率用电器同时使用
(3)检查灯管是否正常
(4)检查电压是否偏低
知能优化训练
