第五节
眼镜片上的透镜
透镜在日常生活中的应用
显微镜上的透镜
望远镜上的透镜
透镜在日常生活中的应用
A
B
F
D
E
C
凸透镜:中间厚、边缘薄
凹透镜:中间薄、边缘厚
B、D、E
A、C、F
凸透镜：中间厚边缘薄的透镜
叫凸透镜。
凹透镜 ：中间薄边缘厚的透镜
叫凹透镜。
透 镜 的 分类

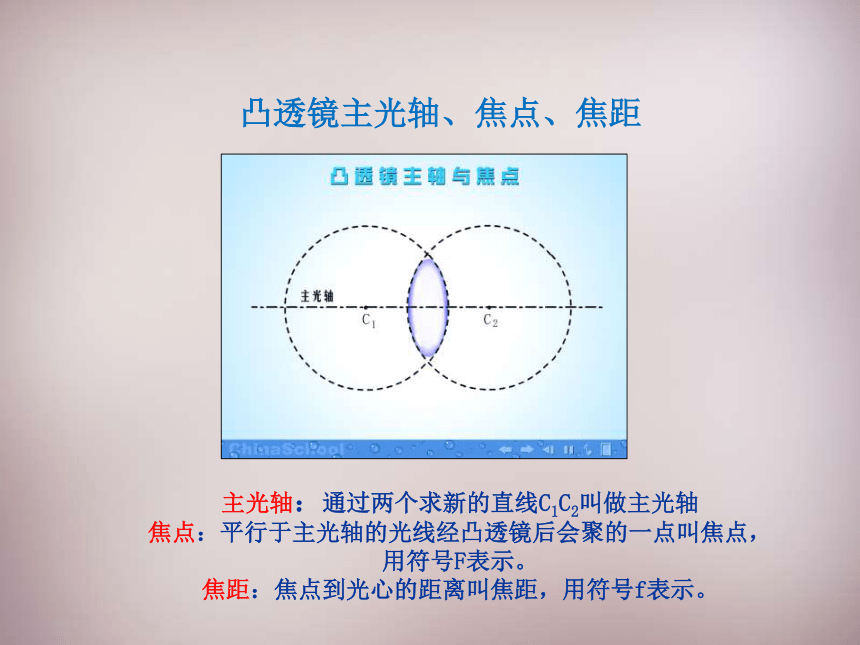

主光轴：通过两个求新的直线C1C2叫做主光轴　
焦点：平行于主光轴的光线经凸透镜后会聚的一点叫焦点，用符号F表示。
焦距：焦点到光心的距离叫焦距，用符号f表示。
凸透镜主光轴、焦点、焦距
　　虚焦点：平行于主光轴的光线经凹透镜后发散光线的反向延长线交于一点叫虚焦点，用符号F表示。
焦距：焦点到光心的距离叫焦距，用符号f表示。
凹透镜主光轴与焦点
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F
识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F
识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ

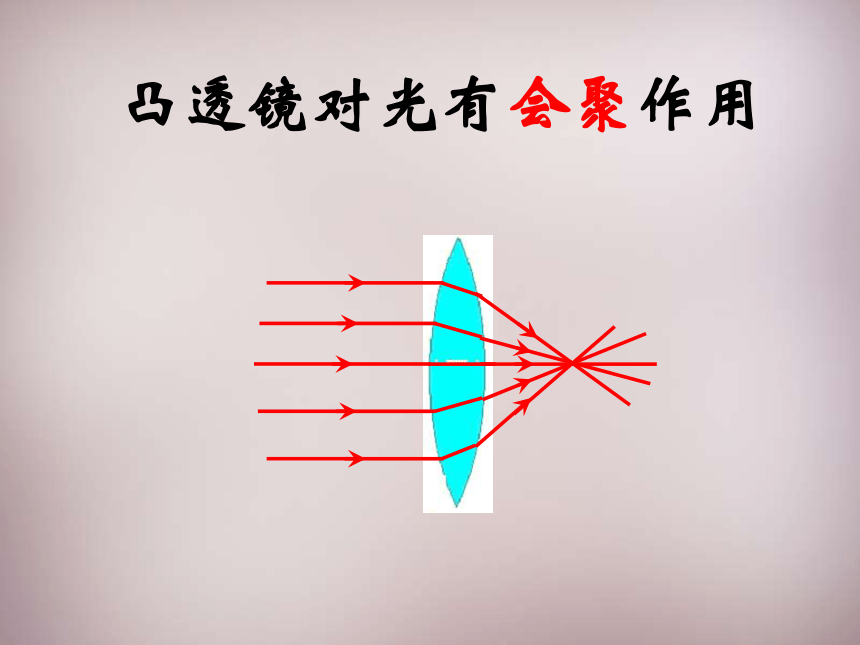

凸透镜对光有会聚作用

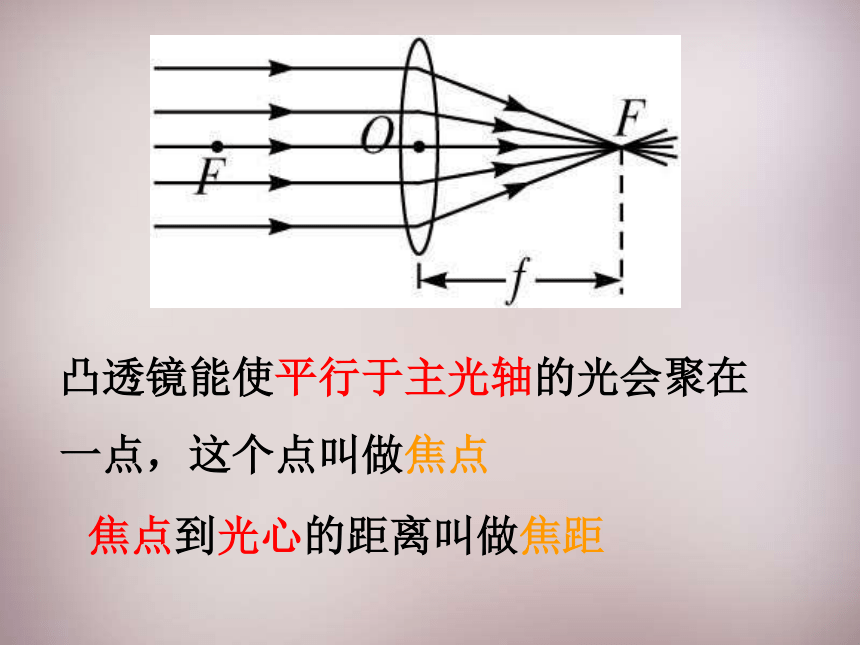

凸透镜能使平行于主光轴的光会聚在一点，这个点叫做焦点
焦点到光心的距离叫做焦距
平行光会聚法测焦距:将凸透镜正对着太阳光，在透镜的另一侧放张白纸，改变透镜和白纸间的距离，直到在白纸上找到一个最小最亮的光斑，用刻度尺量出光斑到透镜的距离即为焦距
三、如何测凸透镜的焦距
如图所示：凸透镜的焦距是＿＿＿＿＿＿厘米。
10.0
　　你知道手电筒为什么会发出平行光吗？
迁移运用
光路是可逆的
公元前2世纪，古人用冰凸透镜向日取火
透镜在日常生活中的应用
(1)凸透镜的三条特殊光线
①
②
③
①:平行于主光轴的光线,折射光线过焦点.
②:过焦点的光线,折射光线平行于主光轴.
③:过光心的光线,传播方向不改变.
F
F
O
凹透镜对光有发散作用
发散光线的反向延长线交于一点,这个点叫做焦点
焦点到光心的距
离叫做焦距
检测预习 交流展示
光路是可逆的
(2).凹透镜的三条特殊光线
F
F
O
①
②
③
①.平行于主光轴的光线,折射光线的反向延长线过(虚)焦点.
②.延长线过(虚)焦点的光线,折射光线平行于主光轴.
③.过光心的光线,传播方向不改变.
课堂练习
　　1、透镜是利用光的（　　　）规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做（　　　　），如（　　　　　）镜片；另一类是中间比边缘薄的透镜叫（　　　　），如（　　　　　　）镜片。
折射
凸透镜
远视眼镜
近视眼镜
凹透镜
　　2、光心大致在透镜中心处，通过光心和球面球心的直线叫做透镜的（　　　　）。
　　3、凸透镜对光有（　　　　）作用，凹透镜对光有（　　　　）作用。
　　4、平行光通过凸透镜，将会聚到主光轴上的一点，这个点称为凸透镜的（　　），（ ）到光心的距离叫做（　　　　），一个透镜有两个（　　　　　）。
主光轴
会聚
发散
焦点
焦点
焦距
焦点
要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置
B．凸透镜的焦点上
C．凹透镜前任意位置
D．凹透镜的焦点上
Ｂ
３、完成下图的光路图．
　　在北极进行探索的工作人员丢失了火种，请你为在冰天雪地中工作的探险人员想想办法获得火种，替他们解决后顾之忧。
你知道是谁惹得祸吗？
一天，大雨过后小狗贝贝趴在自己窝里的干草上。狗窝的上方是用薄塑料搭起来的，以此来遮雨.此时塑料上面已积了一层水,天晴了，阳光透过积水照在狗的身上，暖洋洋的舒服极了，突然，贝贝的尾巴着起了火，疼得它上窜下跳……
郊游的时候，为什么不能把剩有液体的玻璃瓶扔在树林里？
讨 论
达标训练
１、根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲
丙
１、根据图中光线，完成光路图
2、根据图中光线，完成光路图
