4.3 光的折射—沪科版八年级物理全册课件(共37张PPT)

3.3 光的折射规律
生活中的折射现象
一、光的折射
1、有趣的光的折射现象

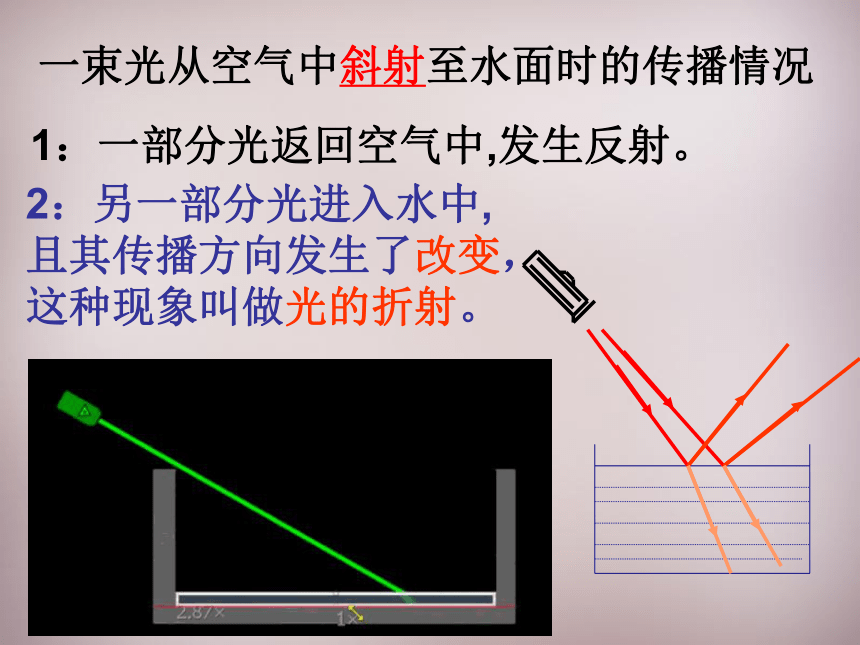

一束光从空气中斜射至水面时的传播情况
1：一部分光返回空气中,发生反射。
2：另一部分光进入水中,
且其传播方向发生了改变，
这种现象叫做光的折射。

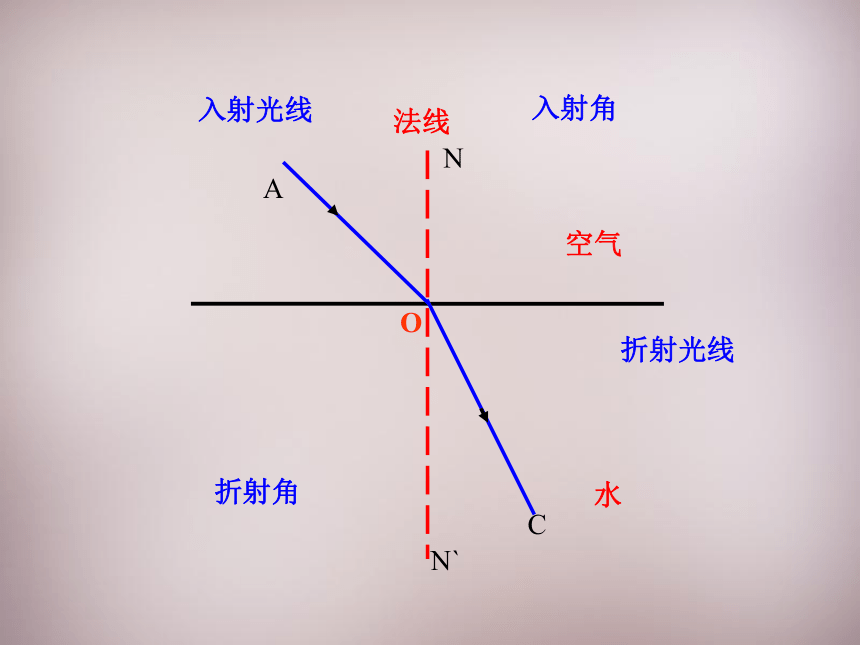

A
O
空气
N
N`
C
水
入射光线
入射角
折射角
折射光线
法线

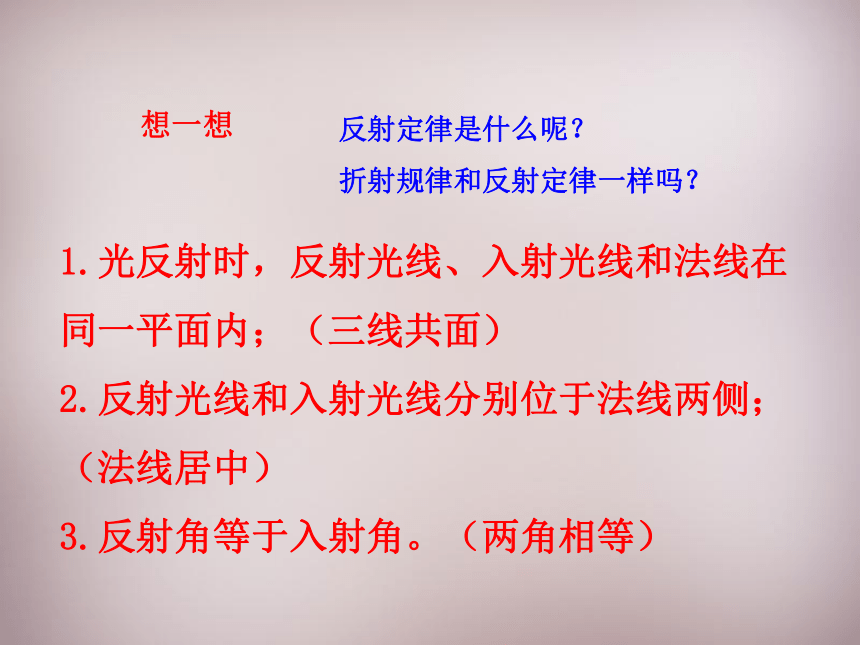

想一想
1.光反射时，反射光线、入射光线和法线在同一平面内；（三线共面）
2.反射光线和入射光线分别位于法线两侧；（法线居中）
3.反射角等于入射角。（两角相等）
反射定律是什么呢？
折射规律和反射定律一样吗？

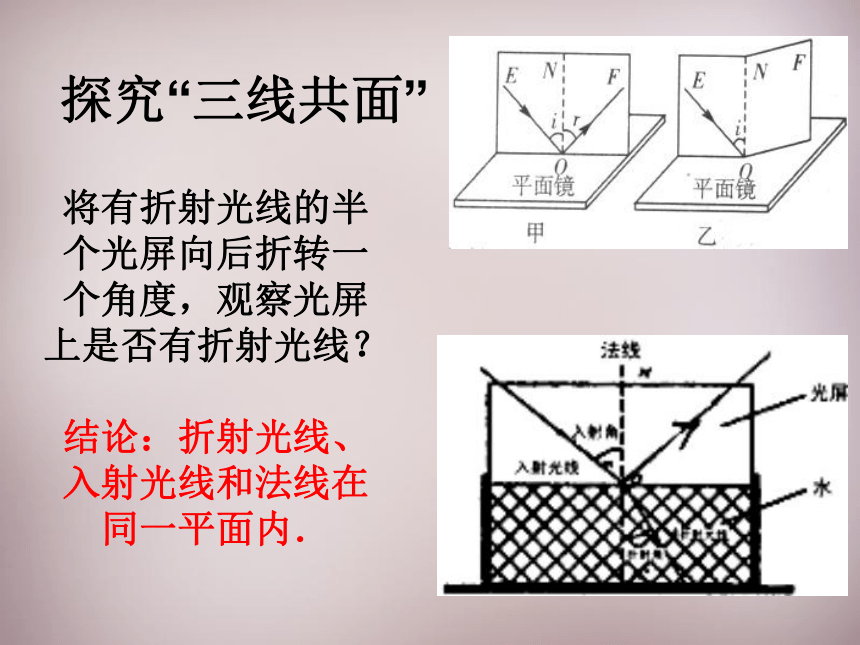

探究“三线共面”
将有折射光线的半个光屏向后折转一个角度，观察光屏上是否有折射光线？
结论：折射光线、入射光线和法线在同一平面内．

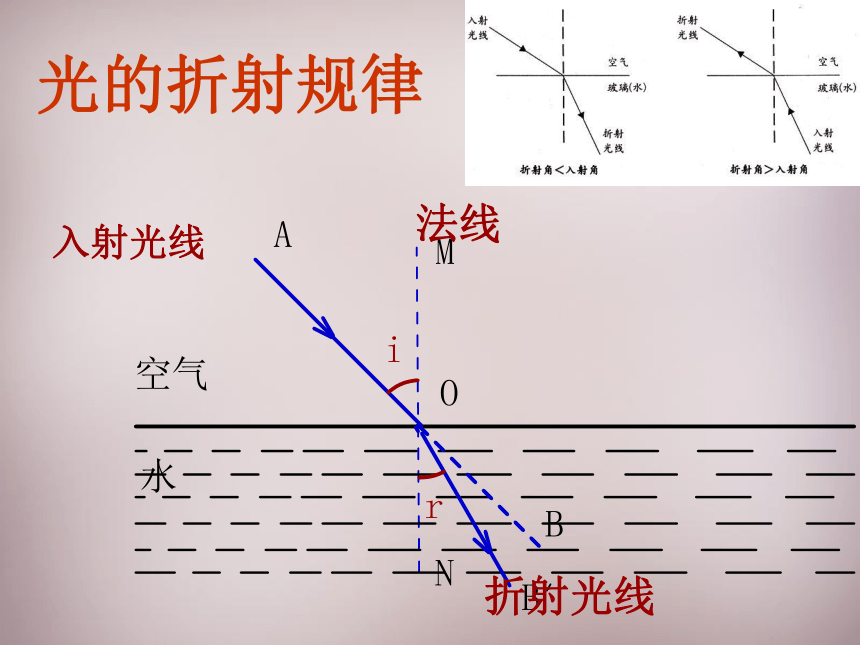

光的折射规律
入射光线
折射光线
法线

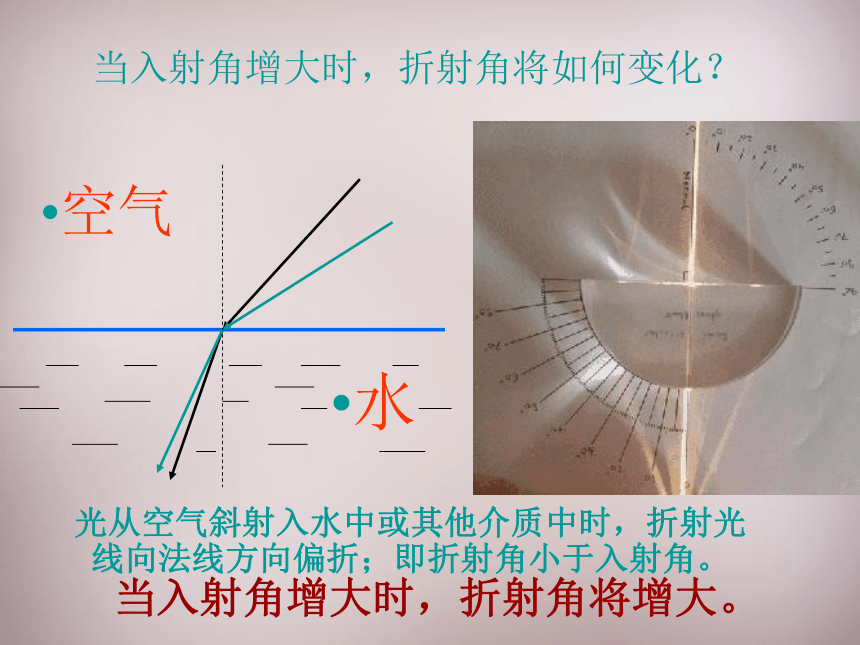

当入射角增大时，折射角将如何变化？
当入射角增大时，折射角将增大。
光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折；即折射角小于入射角。
空气
水

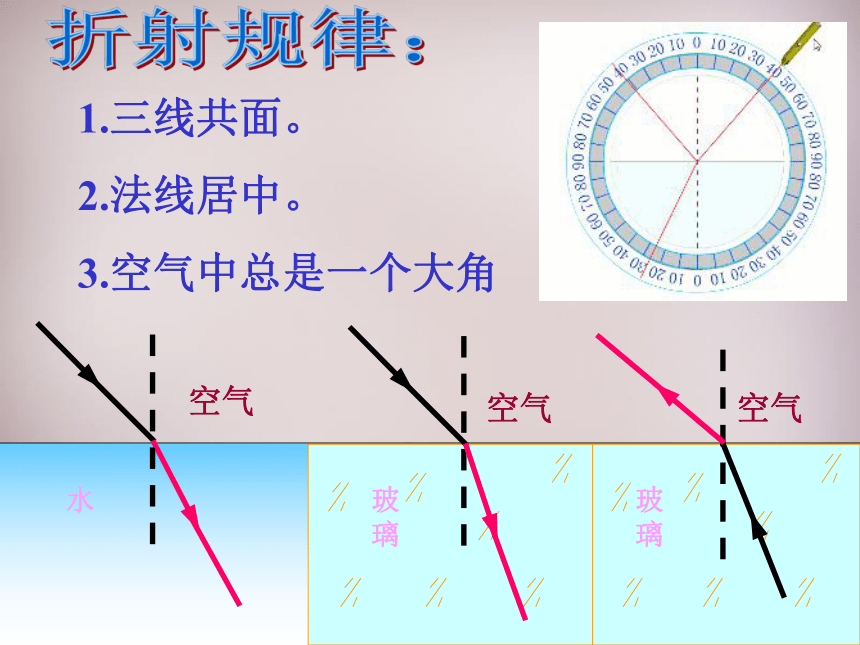

1.三线共面。
2.法线居中。
3.空气中总是一个大角
空气
水
玻璃
空气
空气
玻璃

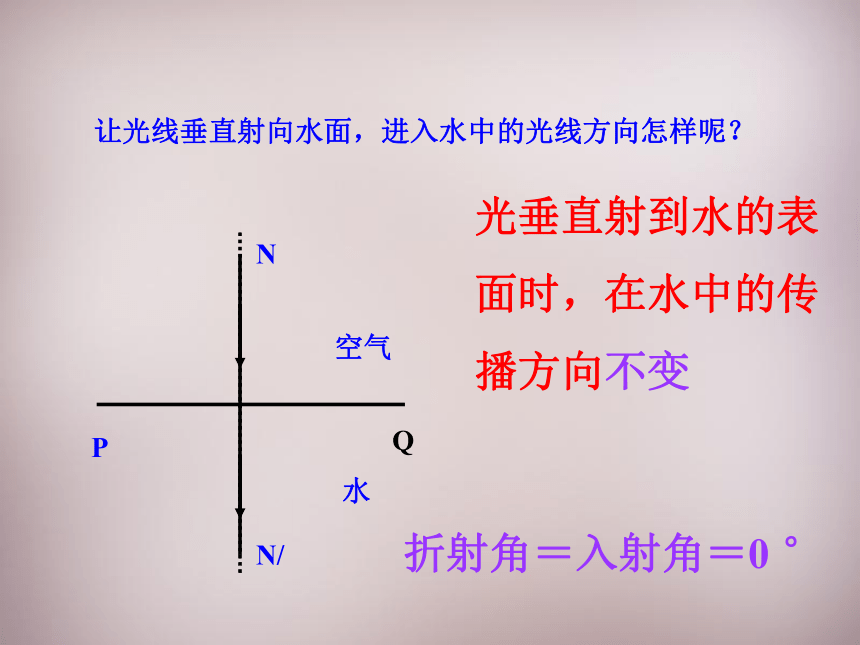

让光线垂直射向水面，进入水中的光线方向怎样呢？
N
N/
P
Q
水
空气
光垂直射到水的表面时，在水中的传播方向不变
折射角＝入射角＝0 °
例．一束光线从空气射入某种液体中，入射角60°，反射光线与折射光线刚好垂直，反射光线与液面的夹角是_______________，折射角大小是__________________．
90°-60°=30°
90°-60°=30°
知识拓展:
1、在光的折射现象中，当入射光线靠近法线时，入射角 ，折射光线也 法线，折射角也 。当入射光线远离法线时，入射角 ，折射光线也 法线，折射角也 。
减小
靠近
减小
增大
远离
增大
i
︿
﹀
r’
︿
︿
i
i
r’
r’
﹀
﹀
空气
水
空气
空气
水
水
折射光路图的画法
空气
水
分界面
入射光线
O
A
N′
N
光原来的传播方向
反射光线
B
折射光线
C
α
β
λ
折射光路图的画法
空气
玻璃
分界面
C
O
A
B
N′
N
光原来传播方向
折射光线
反射光线
入射光线
α
β
λ
4、OB是一束光线由空气射到水面后的反射光线，在图中标出入射光线，标出入射角的度数，并画出折射光线的大致方向。
O
B
40°
O
B
40°
50°
2.下列哪一个正确表示了光从玻璃射入空气的情况？（ ）
C
与折射有关的现象：
用光的折射知识解释日常生活中的光现象
筷子变弯，向上弯
.
A
.
A1
池塘变浅
.
A
A1
水中看岸上的树
A
A1
空气
水
S
S’
空气
水
S
S’
岸上看水中物体
水中看岸上物体
像比物体浅
像比物体稍高
人看到的都是位置比实际位置要高的虚像。
“硬币再现”实验
w
w
w
?
有经验的渔民在叉鱼时,要向看到的鱼的___方投叉,才能叉到鱼.
从物理走向生活
s
S′
下
折射规律的应用
结论：光线穿过玻璃砖时，出射光和入射光方向一致，但要发生侧位移。
入射光
玻璃砖
侧位移
出射光
一束光射向一块玻璃砖，画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
折射规律的应用
结论：光穿过三棱镜时，向厚的地方偏折两次。
地球
太阳
太阳
太阳的实际的位置
地平线
太阳的视位置
早晨，太阳还在地平线以下的时候，我们就看到了它，是因为不均匀的大气使光线发生折射的缘故。
星光穿过大气层时会发生折射。而地球的大气层是动荡不安的，造成这种偏折的方向是不确定的和随时变化的。所以在地面上的人，看到的星星的光若隐若现，就像星星在“眨眼”一样。
从生活走向物理
海市蜃楼
海市蜃楼
例．“九寨沟”的镜海中有着“鱼在天上飞，鸟在水中游”的美境奇观，这水中画面的“鱼”是由于光的______形成的_____像；“鸟”是由于光的______形成的____像．（像选填“虚”或“实”）
折射
虚
反射
虚
练习：
1．一把插在水中的汤勺，看上去像被折断了一样，这是由于光发生了______。
2.光从空气斜射入其他物质时，折射角______入射角；光从其他物质斜射入空气时，折射角______入射角（选填“大于”、“等于”或“小于”）。折射光线和入射光线总是分居在______的两侧。
3．一束光从空气斜射入水面时，光的______方向发生了改变，有一部分光被反射回空气，这种现象叫做光的______，还有一部分光进入水中，这种现象叫做光的______。
折射
小于
大于
法线
传播
折射
反射
　6．要使入射角大于折射角，则光可能是 [ 　]
　　A．从水中斜射入空气中
　　B．从空气中斜射入水中
　　C．从水中垂直射向空气中
　　D．从空气中垂直射向水中
　7．下列现象中，属于光的折射现象的是 [ 　]
A．人站在河边能看见水中的鱼
　　B．人站在河边能看见自己在水中的像
　　C．用潜望镜观看远处的景物
　　D．以上都是光的折射现象　
B
A
9．如图所示，是光在空气和玻璃两种介质中传播的路线，其中________是入射光线，________是反射光线，________是折射光线，反射角为________，折射角为________，_____边是空气,_____边是玻璃。
BO
OA
OC
左
右
600
350
反馈检测：
1.光从一种物质进入另一种透明物质时，它的传播方向会改变，这种现象叫做_ ????? __。
2.图6-1中，OA、OB和OC是射到空气和玻璃界面上的入射线、反射线和折射线
三条光线，则____是法线，反射角为___度，折射角为___度。界面的____边是玻璃。
XX′
30
60
右
折射
13.如图,B点为一棵树的树尖,在图中画出人在水下A点看到B点的光路图,并确定B点的像的位置B'。
14.如图,B点为一棵树的树尖,人在水下A点看到B点的像的位置在B',画出人看到物体B的光路图。
