4.3
光的折射
一、光的折射
二、光的折射规律
三、光的折射的光路图
四、生活中光的折射
五、课堂训练

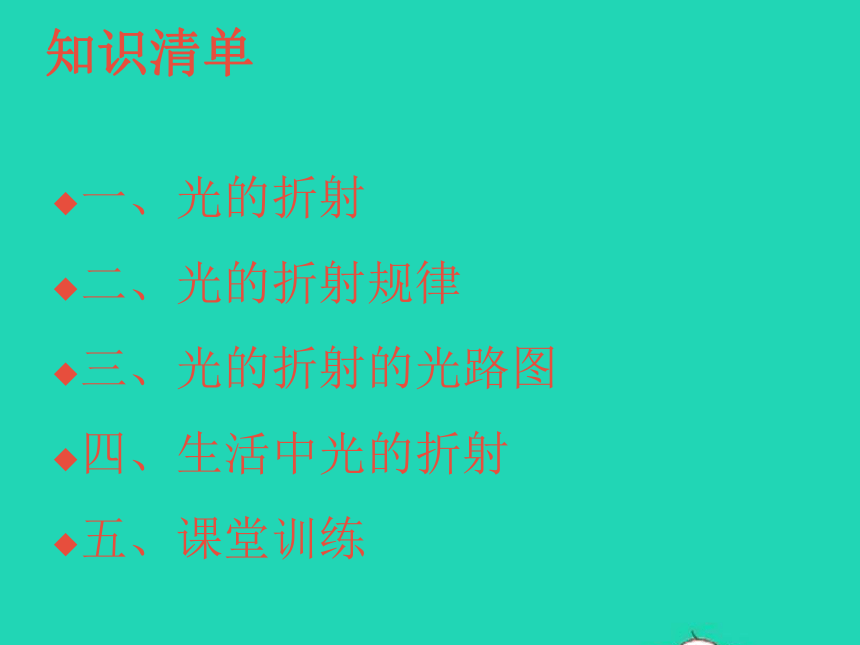

知识清单

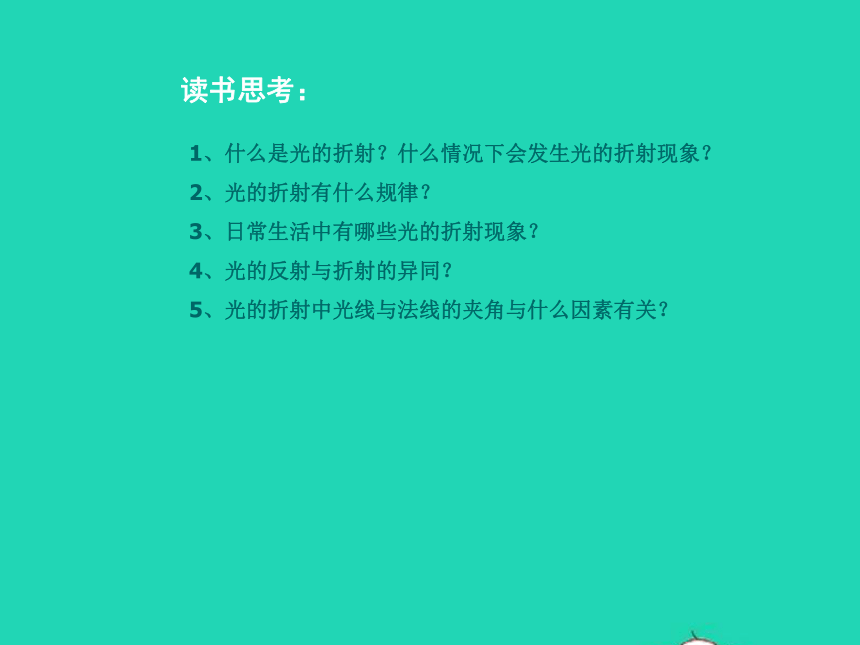

读书思考：
1、什么是光的折射？什么情况下会发生光的折射现象？
2、光的折射有什么规律？
3、日常生活中有哪些光的折射现象？
4、光的反射与折射的异同？
5、光的折射中光线与法线的夹角与什么因素有关？
加水
无水
观察思考：插入水中的筷子看上去是弯折的，这是不是因为来自筷子的光在通过水和空气的过程中发生了某种变化？请仔细观察演示实验。
一、光的折射
一束光从空气中斜射至水面时的传播情况
1：一部分光返回空气中,发生反射。
2：另一部分光进入水中,且其传播方向发生了偏折。

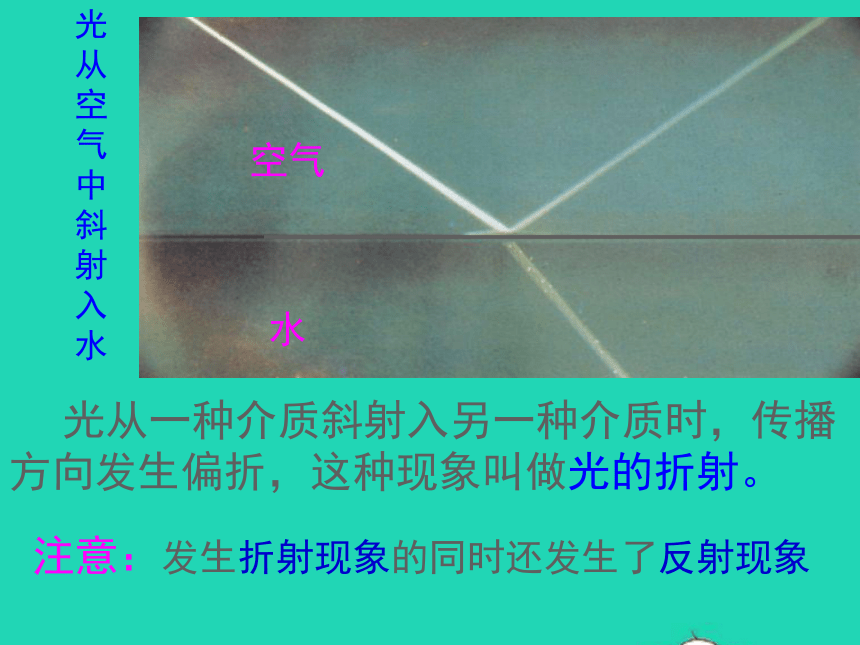

光从空气中斜射入水
光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。
注意：发生折射现象的同时还发生了反射现象
空气
水
入射光线
入射角

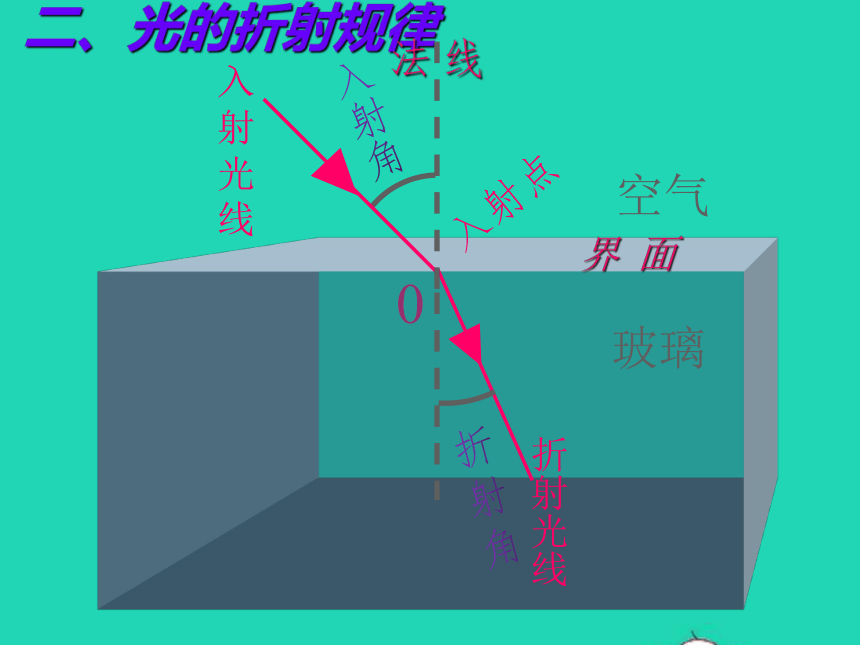

二、光的折射规律
0
界
面
玻璃
空气
入射点
法
线
折射光线
折射角
光
的
折
射
规
律

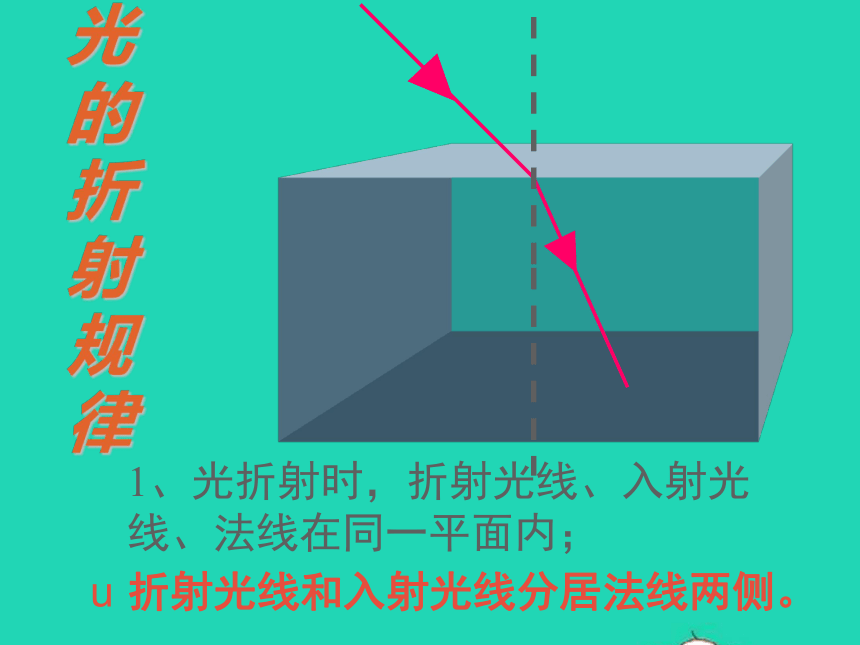

折射光线和入射光线分居法线两侧。
1、光折射时，折射光线、入射光线、法线在同一平面内；
光
的
折
射
规
律

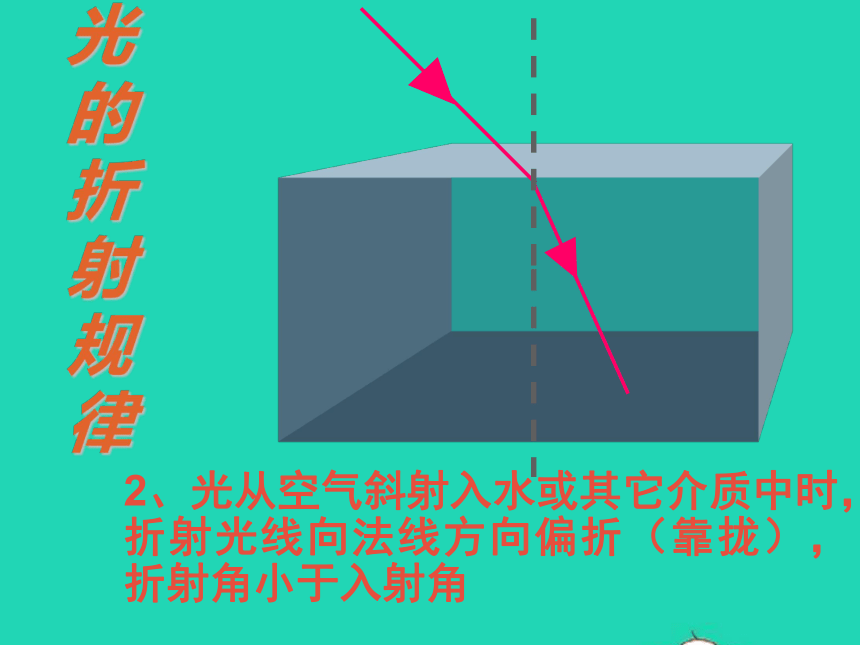

2、光从空气斜射入水或其它介质中时，折射光线向法线方向偏折（靠拢），折射角小于入射角
光
的
折
射
规
律

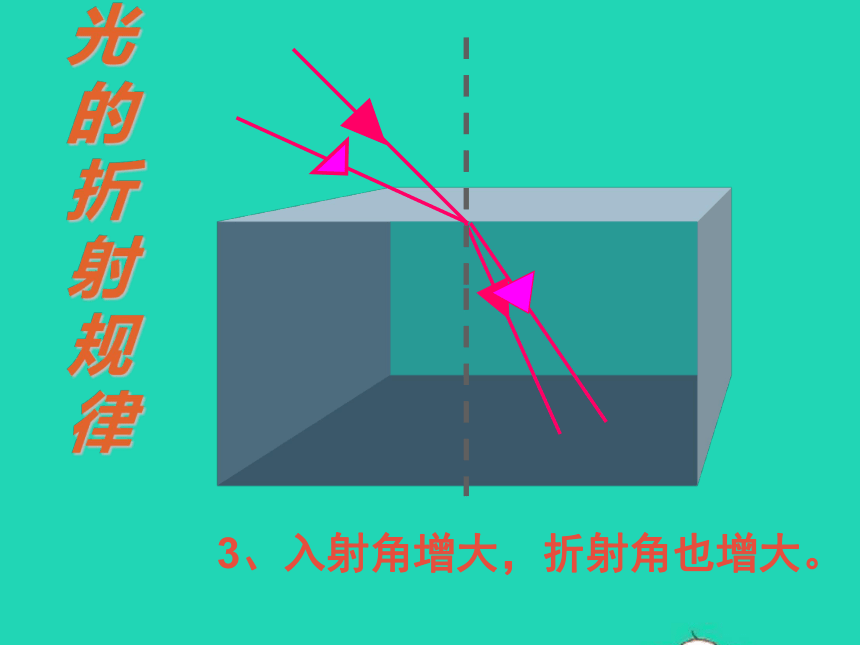

3、入射角增大，折射角也增大。
光
的
折
射
规
律

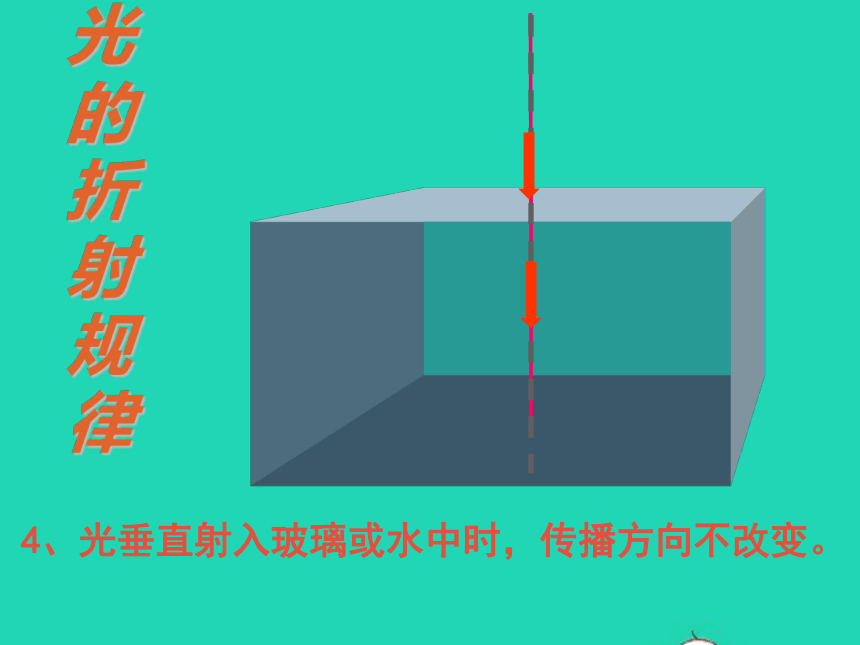

4、光垂直射入玻璃或水中时，传播方向不改变。
想想议议

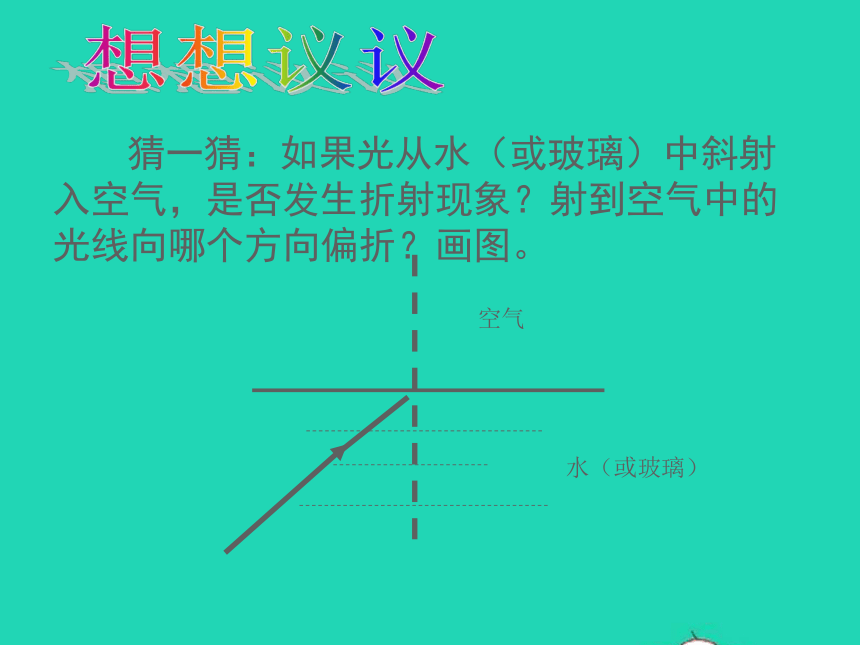

猜一猜：如果光从水（或玻璃）中斜射入空气，是否发生折射现象？射到空气中的光线向哪个方向偏折？画图。
水（或玻璃）
空气
光的折射规律
5、光从水中或其它介质斜射入空气中，折射光线将偏离法线，折射角大于入射角。
空气
水
光的折射规律
6、折射现象中，光路是可逆的。
光的折射规律
（1）折射光线与入射光线、法线在同一平面内。
折射光线和入射光线分居法线两侧。
（2）光从空气斜射入水或其它介质中时，折射光线向法线方向偏折（靠拢），折射角小于入射角。
（3）光从水中或其它介质斜射入空气中，折射光线将偏离法线，折射角大于入射角。
（4）折射角随着入射角的增大（减小）而增大（减小）。
（5）折射现象中，光路是可逆的。
（6）光垂直射入水或其它介质时，传播方向不改变。
练一练
请你利用光的折射规律完成光路
空气
水
玻璃
空气
水
空气
空气
玻璃
三、光的折射的光路图
o
o
用光的折射现象解释筷子变弯
池底变浅的原因;
眼睛
空气
水
A
A’
眼睛受骗
楼房是变高
还是变矮
四、生活中光的折射
不管是从空气中看水中的物体，还是从水中看空气中的物体，看到的都是变（浅）高了的虚像
拓展：没有月亮的晚上，抬头看天空，有时会看到满天
“一眨一眨”的星星。那么你看到的是（
）
A
实际的星星
B
星星变低了的虚像
C
星星的实像
D
星星变高了的虚像
D
把一枚硬币放在杯子底一边，两位同学一组，让其中一位同学向后退到恰好不能看见硬币为止，并保持观察位置不变，另一位同学用一根玻璃棒压住硬币，再慢慢向杯子中倒水，要求观察的同学注意产生的变化。
硬币真的浮起来了吗？一位同学不是用玻璃棒压着呢！你能用我们今天所学的光的折射知识解释吗？
想想做做
硬币好象“浮起来”又被看见了。
P
P’
生活中的折射现象
海市蜃楼
阅读书上科学世界《海市蜃楼》，说出发生此现象的原因。
2006年罕见自然奇观“仙阁凌空”再现蓬莱阁
怎样形成的？
这是什么现象？
光的折射
光经过不均匀的大气时发生折射，形成的虚像。
海市蜃楼
课堂小结
光的折射规律
光的折射现象：池水变浅，钢笔错位，水面上筷子变折，海市蜃楼。
（1）光从空气斜射入水或其它介质中时，折射光线向法线偏折（靠拢），折射角小于入射角。
（2）光从水中或其它介质斜射入空气中，折射光线将偏离法线，折射角大于入射角。
（3）入射角增大，折射角也增大。
（4）折射现象中，光路是可逆的。
（5）光垂直射入水或其它介质时，传播方向不改变。
１、有一光线斜射入水中，下图中折射光线正确的（
）。
A
B
C
D
B
五、课堂练习
把一支铅笔斜插入盛水的透明玻璃杯里，看上去铅笔好像在水面上折断了。这种现象是由于＿＿＿＿现象形成的。
光的折射
这是
＿＿现象，筷子看起来向＿＿弯折
折射
上
2、一束光线从空气中射入水中，在水面上（　　）。
A、只发生反射，不发生折射。
B、只发生折射，不发生反射。
C、既发生反射，又发生折射。
Ｃ
3、一束光线与界面成30°角射到界面上时，发生了反射和折射。已知反射光线与折射光线的夹角85°，折射角为（　　).
Ａ、15°
B、35°
　　　　　　　　　　　　　　　　　　　　　　　　　　
Ｃ、45
D、60°　
B
30°
85°
4、孩子在湖边观鱼，这条鱼实际在C点处，但孩子看见鱼是在D点处。则小孩这样看的结果是因为从水下发射的光发生了_______，所看的是鱼的___像，（填实像或虚像），光是从____________（空气中射到水中或水中射到空气中），鱼的反射光线折射时______（靠近或偏离）法线，小孩看到鱼的深度比鱼所在的实际深度______。
折射现象
虚
水中射到空气中
偏离
浅
5、蓝天中飘着白云，我们向清澈的池塘看去，似乎看到鱼
在白云中游动我们看到的鱼是____像，它是由__________形成的；看到的白云是____像它是由于__________形成的。
6、下列现象中属于光的折射的是：(
)
A
池水看上去比实际的浅
B
平静的水面出现岸边景物的倒影
C
小孔成像
D
影子的形成
A
虚
光的折射
虚
光的反射
7、如图所示，OB是一束光线由空气射到水面后的反射光线，在图中画出入射光线，标出入射角的度数，并画出折射光线的大致方向．
50°
8、如图，有一束光斜射到杯子底的A点上，当加入水后，杯子底的照亮点将在（
）
A
仍在A点，
B
在A点的左边，
C
在A点的右边
B
A
A′
拓展训练
钓鱼湾
储光羲
垂钓绿湾春
春深杏花乱
潭清疑水浅
荷动知鱼散
日暮待情人
维舟绿杨岸
9、我们平时看到的许多商品广告有的忽视了科学性。如下图中有一处科学性错误，请指出错误的地方，并说明它违背了什么物理规律。
看到的水中部分应向上弯折
违背了光的折射规律
10、如下图所示，画出光通过三棱镜时的光路。
偏向底面
11、如图所示，人眼在A处，看见河里B处有一条鱼，若用鱼叉叉鱼应对准那一点（
）;若从A处射出一束激光，使激光能射到鱼身上，则激光应向哪一点射出（
）
A．B点
B．B点上方
C．B点下方
D．B点左方或右方
A
C
空气
水
从水中看岸上的物体看到的是变高了的虚像
