人教版九年级物理全一册15.5串、并联电路中电流的规律 课后练习 含答案

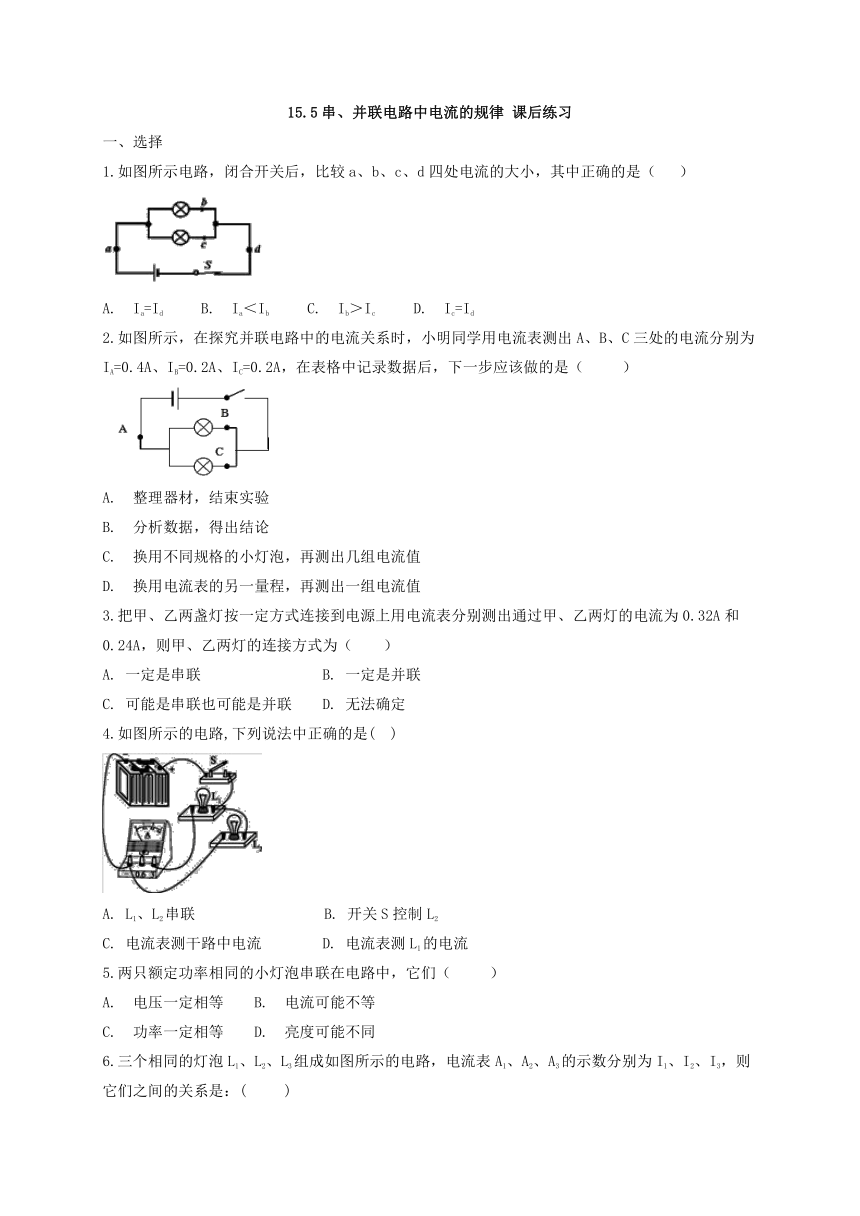

15.5串、并联电路中电流的规律
课后练习
选择
1.如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（?
）
A.?Ia=Id?
B.?Ia＜Ib?
C.?Ib＞Ic?
?D.?Ic=Id
2.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一步应该做的是（??
）
A.?整理器材，结束实验?
B.?分析数据，得出结论
C.?换用不同规格的小灯泡，再测出几组电流值
D.?换用电流表的另一量程，再测出一组电流值
3.把甲、乙两盏灯按一定方式连接到电源上用电流表分别测出通过甲、乙两灯的电流为0.32A和0.24A，则甲、乙两灯的连接方式为（
）
A.
一定是串联
B.
一定是并联
C.
可能是串联也可能是并联
D.
无法确定
4.如图所示的电路,下列说法中正确的是(
)
A.
L1、L2串联
B.
开关S控制L2
C.
电流表测干路中电流
D.
电流表测L1的电流
5.两只额定功率相同的小灯泡串联在电路中，它们（??
）
A.?电压一定相等
B.?电流可能不等
C.?功率一定相等?
D.?亮度可能不同

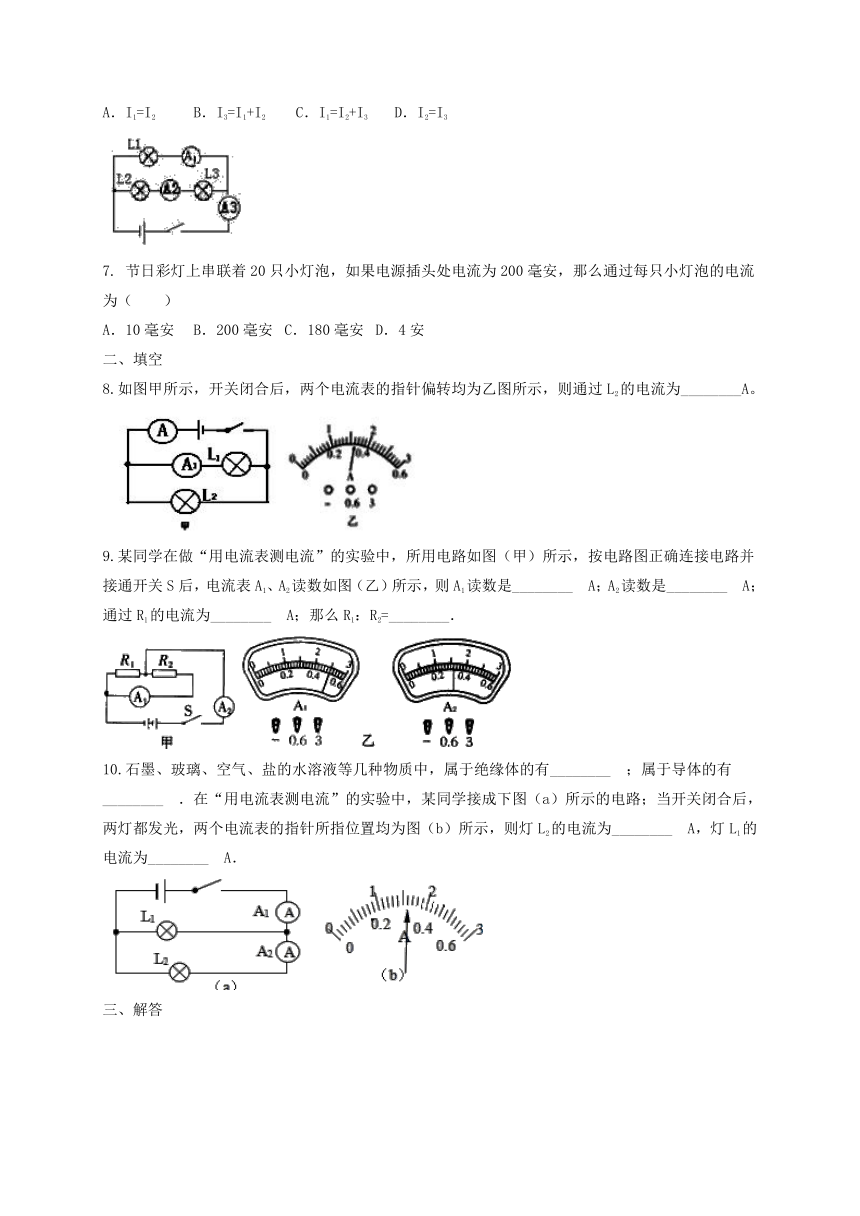

6.三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：(??
)
A．I1=I2
B．I3=I1+I2
C．I1=I2+I3
D．I2=I3
7.
节日彩灯上串联着20只小灯泡，如果电源插头处电流为200毫安，那么通过每只小灯泡的电流为（
）
A．10毫安
B．200毫安
C．180毫安
D．4安
填空
8.如图甲所示，开关闭合后，两个电流表的指针偏转均为乙图所示，则通过L2的电流为________A。
9.某同学在做“用电流表测电流”的实验中，所用电路如图（甲）所示，按电路图正确连接电路并接通开关S后，电流表A1、A2读数如图（乙）所示，则A1读数是________?A；A2读数是________?A；通过R1的电流为________?A；那么R1：R2=________．
10.石墨、玻璃、空气、盐的水溶液等几种物质中，属于绝缘体的有________?；属于导体的有________?．在“用电流表测电流”的实验中，某同学接成下图（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则灯L2的电流为________?A，灯L1的电流为________?A．
解答
11.在如图所示的电路中，当开关S、S1、S2均闭合时，灯泡的连接方式是什么？此时电流表测的是哪一部分的电流？
四、实验
12.张伟同学“探究并联电路的电流规律实验”的电路如图所示，当把电流表分别在A、B、C三处时测得电流如下表所示。请你帮他完成如下几项工作：
（1）比较上表数据，可以得出结论是：??????????
；
（2）张伟把电流表接入A点，当闭合开关时发现电流表指针如图所示，出现这种情况的原因是???????
。
（3）当张伟更换电压不同的电源后，将两个电流表分别接入如图甲所示的两个位置测量，此时电流表A1和A2读数分别如图15乙所示，请你帮忙读出电流大小分别是：A1表为?????
?
A，A2表为???????
?
A，由此可知过灯泡L2的电流大小为????????????
?A。（思考A1表和A2表的量程）
答案：
一、1-7：A
C
B
D
D
B
B
二、8.
1.28
0.5
1.6
1.1
5：11
10.玻璃空气
石墨盐的水溶液
0.32
1.28
三、11.
L3短路，L1和L2并联，电流表测量L2的电流
四、12.（1）并联电路中，干路上的电流等于各支路上的电流之和；
电流表的正负接线柱接反了；
（3）0.24；0.7；0.46
