人教版九年级物理15.2电流和电路 课后练习 含答案

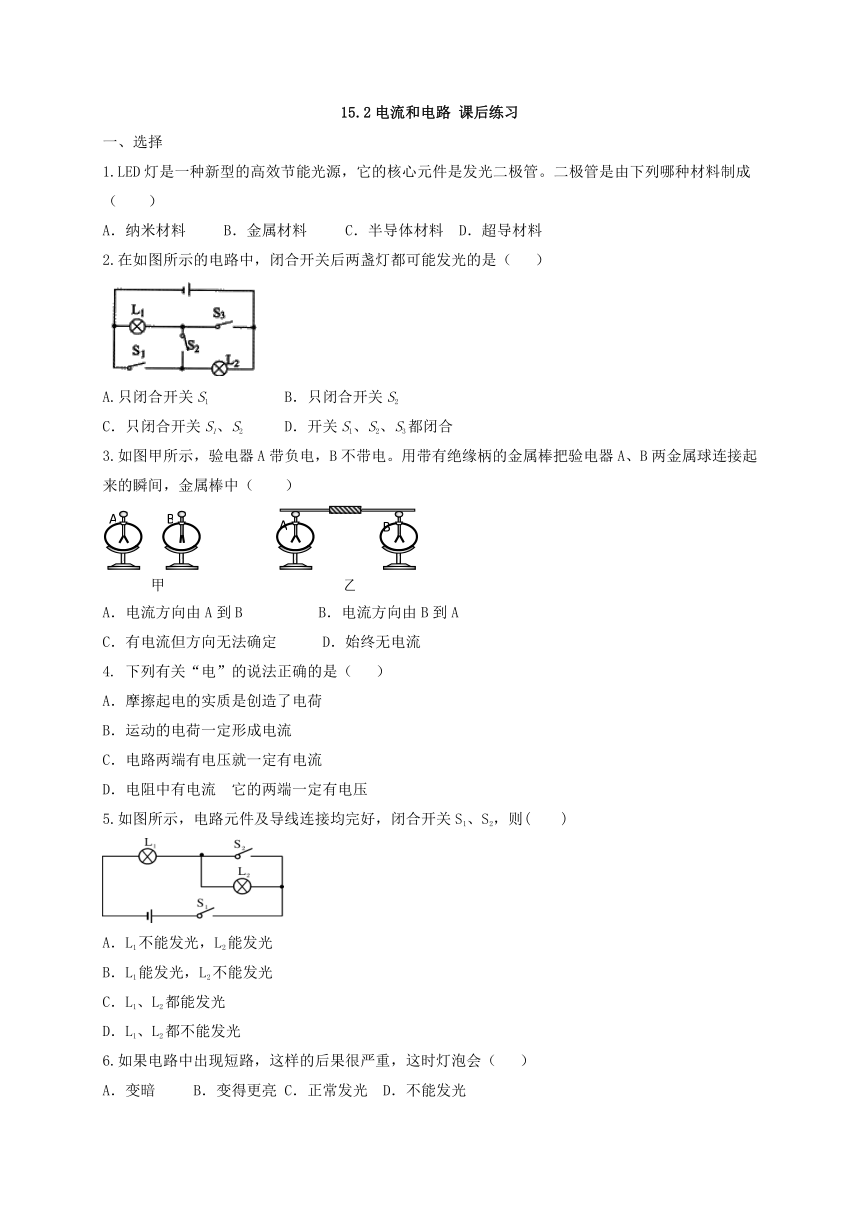

15.2电流和电路
课后练习
选择
1.LED灯是一种新型的高效节能光源，它的核心元件是发光二极管。二极管是由下列哪种材料制成（
）
A．纳米材料
B．金属材料
C．半导体材料
D．超导材料
2.在如图所示的电路中，闭合开关后两盏灯都可能发光的是（
）
A.只闭合开关S1
B．只闭合开关S2
C．只闭合开关S1、S2
D．开关S1、S2、S3都闭合
3.如图甲所示，验电器A带负电，B不带电。用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中（
）
A．电流方向由A到B　　　　　B．电流方向由B到A
C．有电流但方向无法确定　　　D．始终无电流
4.
下列有关“电”的说法正确的是（
）
A．摩擦起电的实质是创造了电荷
B．运动的电荷一定形成电流
C．电路两端有电压就一定有电流
D．电阻中有电流?它的两端一定有电压
5.如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则(　　)
A．L1不能发光，L2能发光
B．L1能发光，L2不能发光
C．L1、L2都能发光
D．L1、L2都不能发光
6.如果电路中出现短路，这样的后果很严重，这时灯泡会（
）
A．变暗
B．变得更亮
C．正常发光
D．不能发光
7.
关于电路的组成及各元件的作用，下列说法不正确的是(
)
A．一个完整的电路由电源、用电器、导线和开关组成
B．电源给用电器提供电能，发电机和各种电池都是电源
C．用电器是将其他形式的能转化为电能
D．开关的作用是控制电路的通断
填空
如图所示，要使灯和串联，应闭合开关______要使灯和并联，应闭合开关________为了防止电路出现短路，不能同时闭合开关________．
一个能吹冷热风的电吹风的简化电路如图所示。图中A是吹风机，B是电热丝。若闭合开关
，吹出的是冷风；若闭合开关
，吹出的热风。
移动便携式充电宝实质是一个可充电的锂聚合物电池。图中用充电宝给手机电池充电时，充电宝将______能转化为电能，此时手机电池相当于______选填“用电器”或“电源”；充电宝上有两个接口，可同时给两部手机充电，这两个接口之间是______选填“串”或“并”联。
作图
11.小雨连接了如图电路，请在方框内画出它的电路图。
四、实验
12.小华同学为了探究“电流与电阻的关系”，设计了如图甲的实验电路，她在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只，一个开关，阻值分别为，，的定值电阻各一个，滑动变阻器一个，导线若干。
在连接实验电路时，小华应将开关处于?
?
?
?
??状态。闭合开关前，应将滑动变阻器滑片滑到最?
?
?
?
??端选填“左”或“右”。
小华连接好电路，闭合开关后，移动滑变阻器滑片时，发现电流表示数为零，电压表指针有偏转，则发生这种故障的原因可能是?
?
?
?
??。
A、定值电阻短路??
B、定值电阻断路?
C、滑动变阻器短路D、滑动变阻器断路
答案：
一、1-7：C
B
B
D
B
D
C
二、8.
S2
S1S3
S2S3
9.
S1
S1
和S2
10.化学
用电器
并
三、11.
四、12.解：
断开
右
（2）
B
