第十二章 第2节 滑轮

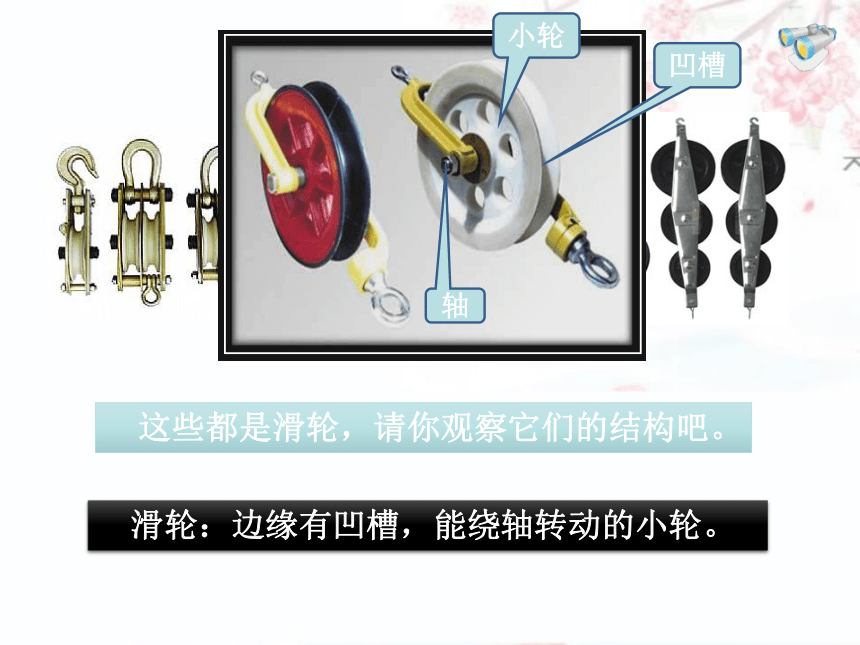

 这些都是滑轮,请你观察它们的结构吧。
 滑轮:边缘有凹槽,能绕轴转动的小轮。
凹槽

小轮

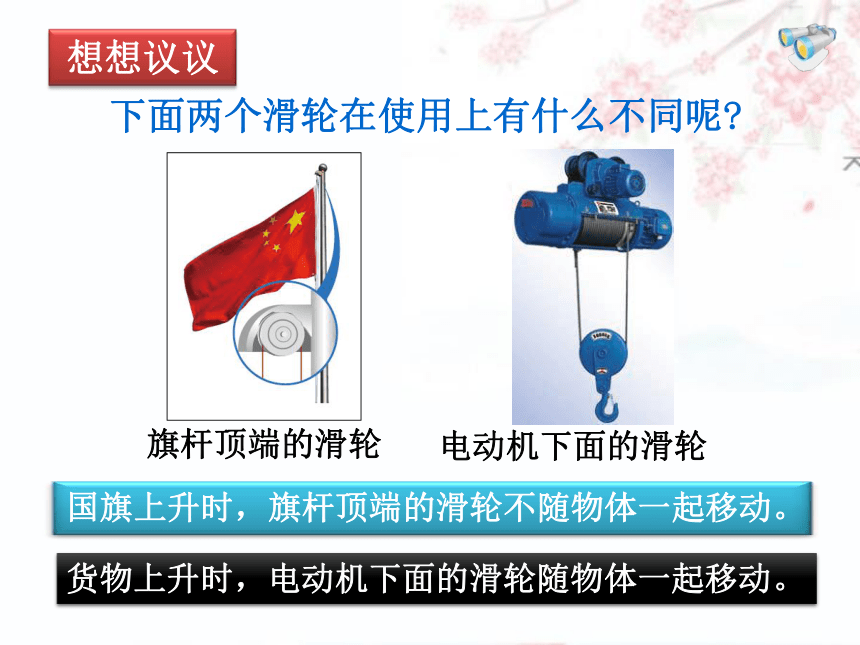

下面两个滑轮在使用上有什么不同呢?
旗杆顶端的滑轮
电动机下面的滑轮
货物上升时,电动机下面的滑轮随物体一起移动。
国旗上升时,旗杆顶端的滑轮不随物体一起移动。
想想议议

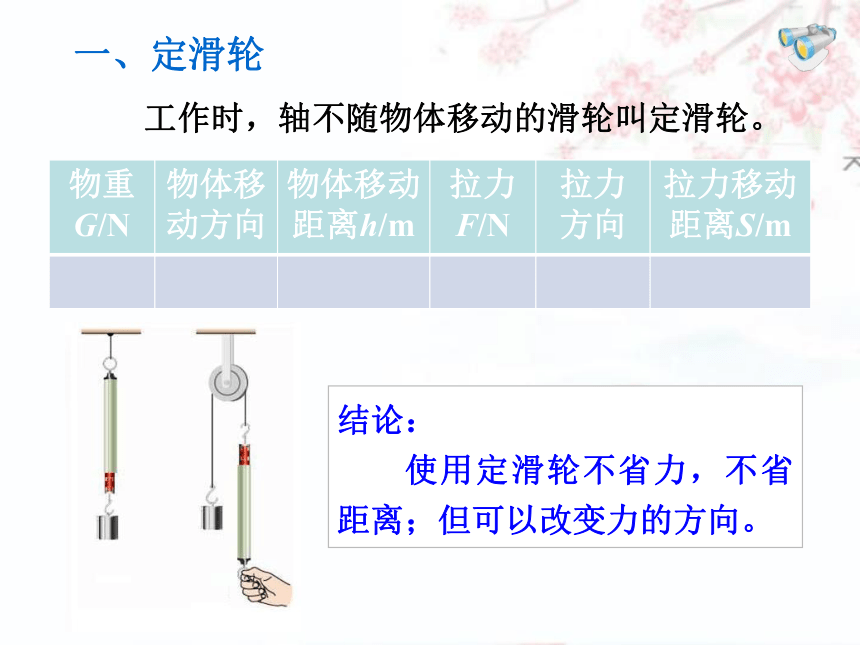

工作时,轴不随物体移动的滑轮叫定滑轮。
结论:
使用定滑轮不省力,不省距离;但可以改变力的方向。
一、定滑轮
物重G/N
物体移动方向
物体移动距离h/m
拉力F/N
拉力
方向
拉力移动距离S/m

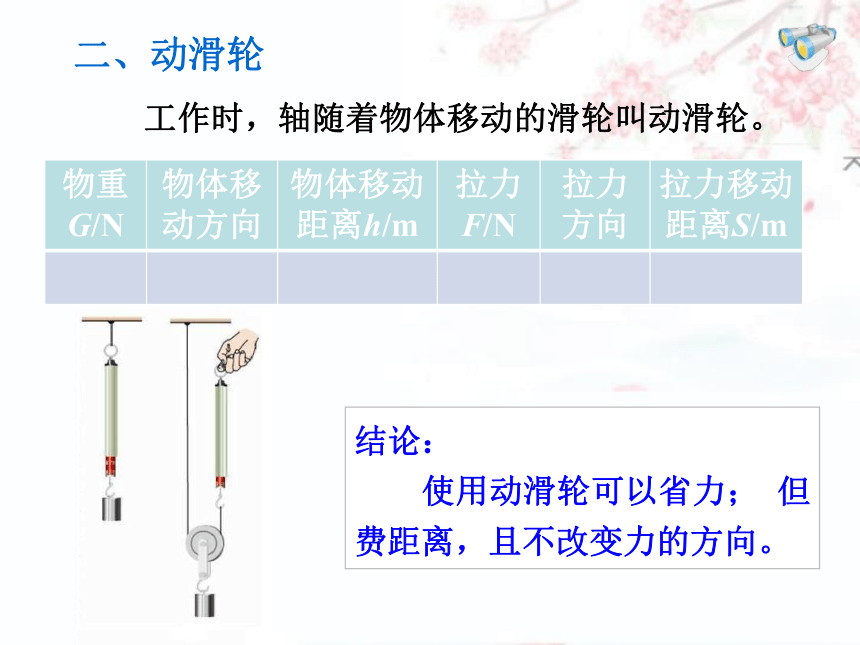

工作时,轴随着物体移动的滑轮叫动滑轮。
结论:
使用动滑轮可以省力; 但费距离,且不改变力的方向。
二、动滑轮
物重G/N
物体移动方向
物体移动距离h/m
拉力F/N
拉力
方向
拉力移动距离S/m

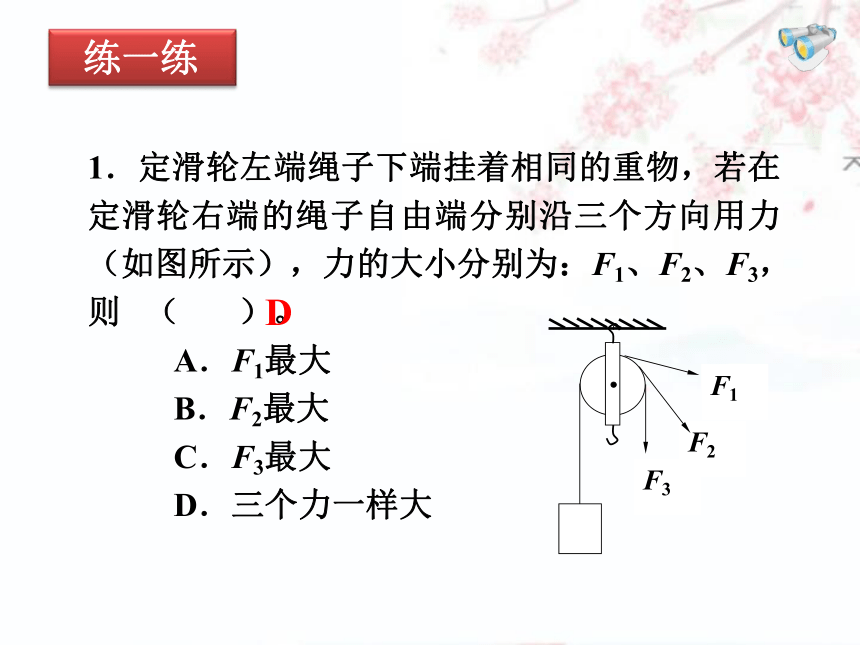

1.定滑轮左端绳子下端挂着相同的重物,若在定滑轮右端的绳子自由端分别沿三个方向用力(如图所示),力的大小分别为:F1、F2、F3,则 ( )。
A.F1最大
B.F2最大
C.F3最大
D.三个力一样大
F2
F1
F3
D
练一练

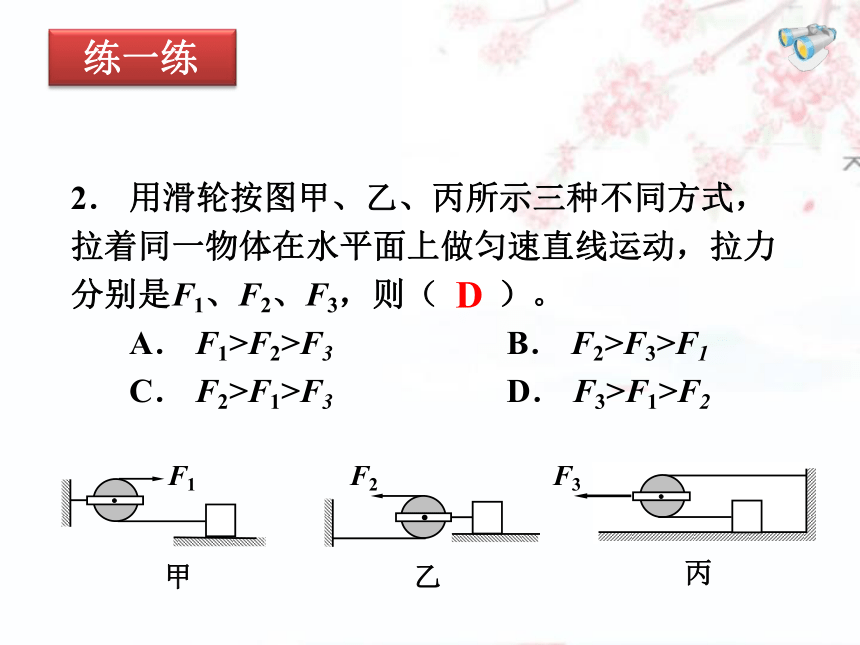

2. 用滑轮按图甲、乙、丙所示三种不同方式,拉着同一物体在水平面上做匀速直线运动,拉力分别是F1、F2、F3,则( )。
A. F1>F2>F3   B. F2>F3>F1
C. F2>F1>F3   D. F3>F1>F2

D

F3
练一练

F2

F1
  定滑轮可以改变力的方向,但不能省力。
动滑轮可以省力,但不能改变力的方向。
能否得到这样一种机械,它既可以省力,又可以改变力的方向呢?
想想议议
三、滑轮组
定滑轮与动滑轮的组合叫滑轮组。
结论:使用滑轮组既可以省力; 又可以改变力的方向。
想一想:还有别的绕线方法吗?
三、滑轮组:
定滑轮与动滑轮的组合叫滑轮组。
这两种绕线方法有什么不同?
1.绳子的起点
2.拉力的方向
3.拉力的大小
4.移动的距离
议一议
利用两个定滑轮和两个动滑轮,可以怎样绕绳子呢?
试一试
F
F
讨论:这两种绕线方法有什么不同?
议一议
F
F
你发现了什么规律?
结论:
n为承担物重的绳子段数。
讨 论
讨论:若每个滑轮重30 N,结果如何?
G = ?
h = ?
F=100 N
s=10 m
F=?
s=?
G=100 N
h=10 m
F=100 N
s=?
G = ?
h=10 m
F
s= ?
物体以0.2 m/s的速度匀速上升10 s 的时间
练一练
汽车重2×104 N,陷入泥中,受到的阻力为3×103 N。用如图所示装置,则至少要用多大的力才能将汽车拉出?
F
练一练
物体能被提起吗?
动滑轮对物体的拉力?
地面对物体的支持力?
物体对地面的压力?
F=10 N
G动=5 N
G=50 N
练一练
课堂小结
定滑轮
动滑轮
滑轮组
