3.凸透镜成像的规律

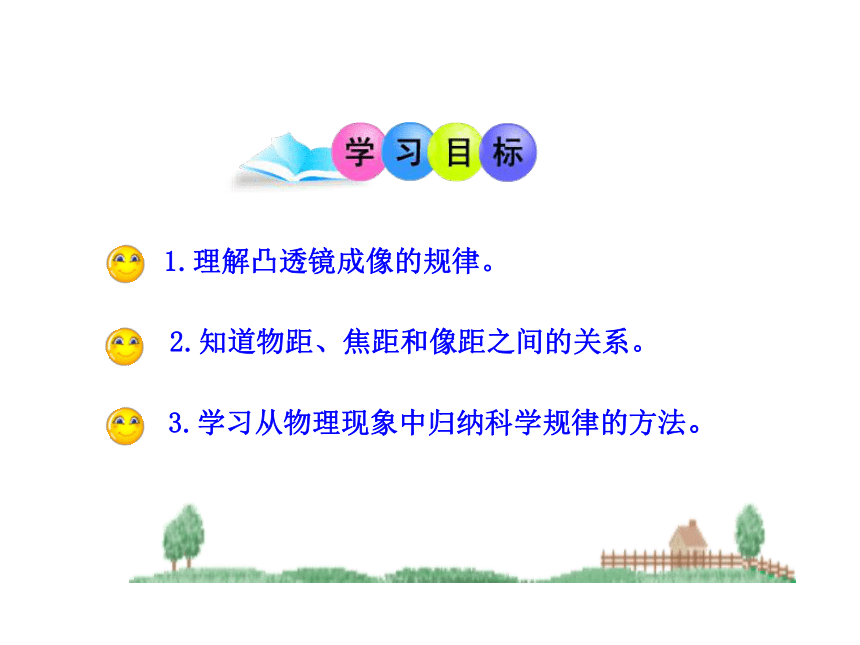

1.理解凸透镜成像的规律。
2.知道物距、焦距和像距之间的关系。
3.学习从物理现象中归纳科学规律的方法。

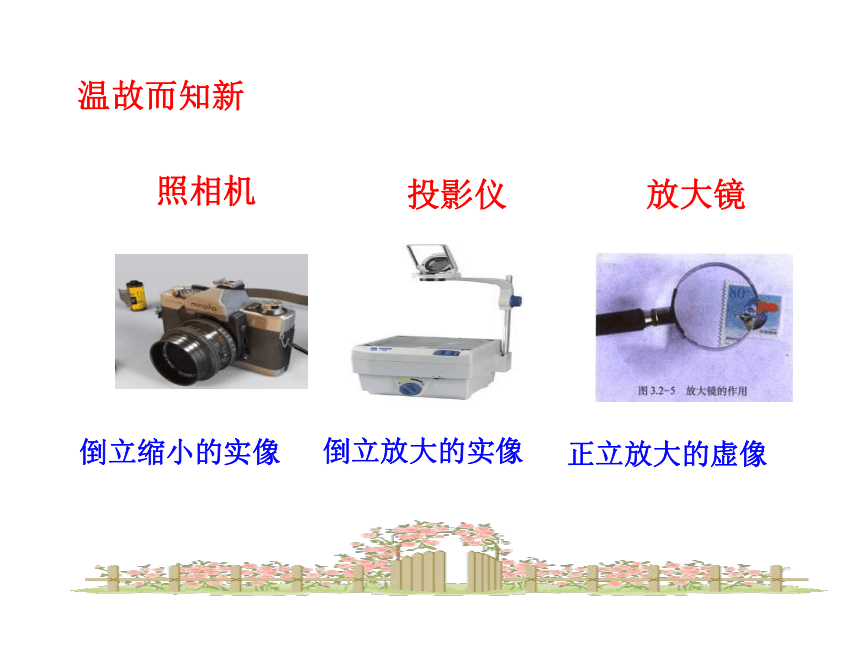

倒立缩小的实像
照相机
正立放大的虚像
倒立放大的实像
投影仪
放大镜
温故而知新

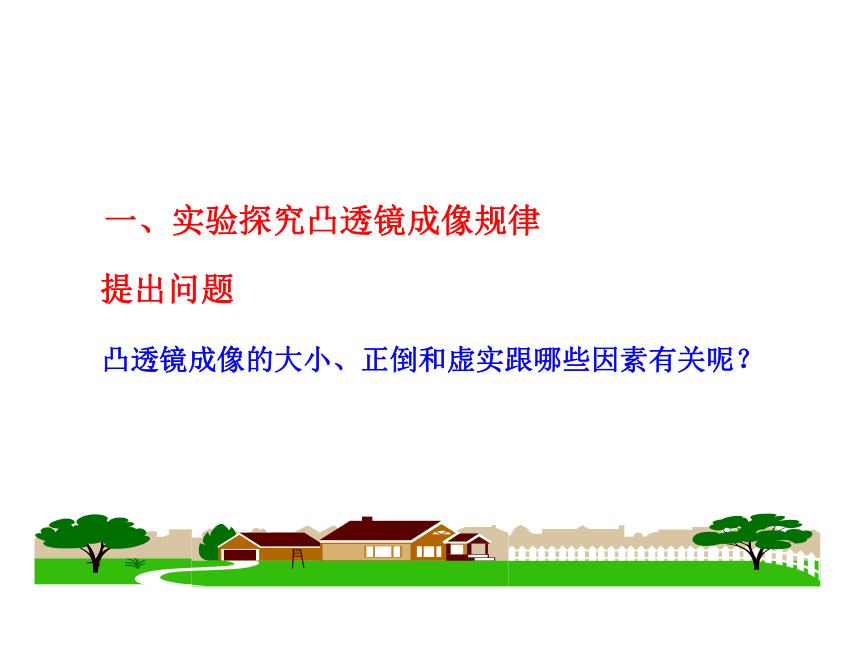

凸透镜成像的大小、正倒和虚实跟哪些因素有关呢？
一、实验探究凸透镜成像规律
提出问题

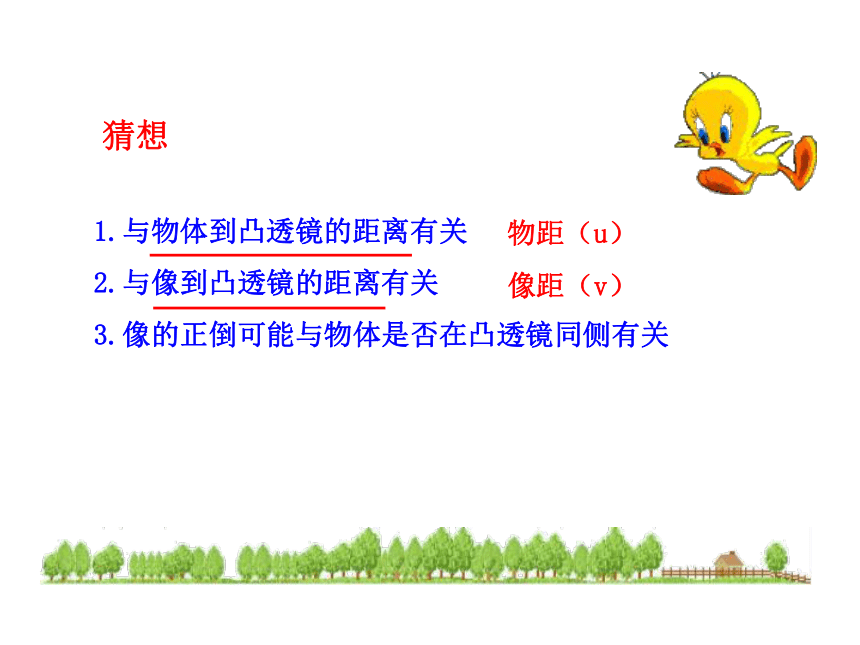

1.与物体到凸透镜的距离有关
2.与像到凸透镜的距离有关
3.像的正倒可能与物体是否在凸透镜同侧有关
物距（u）
像距（v）
猜想

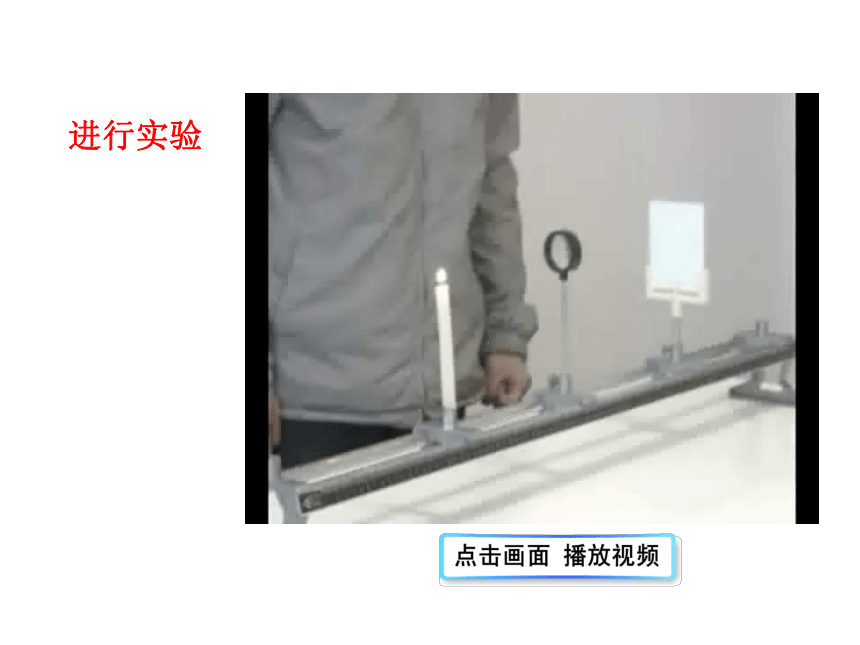

进行实验

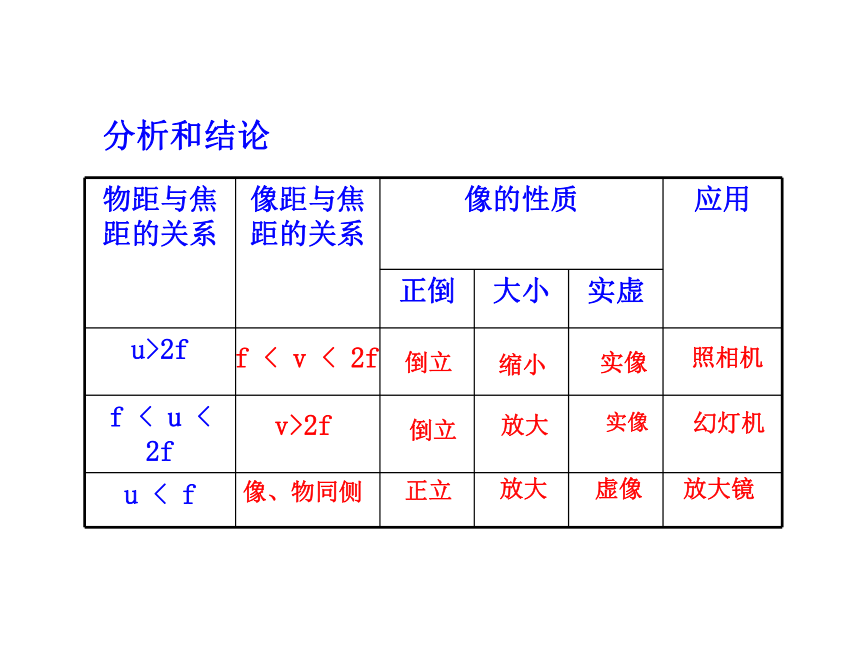

物距与焦距的关系
像距与焦距的关系
像的性质
应用
正倒
大小
实虚
u>2f
f < u < 2f
u < f
照相机
f < v < 2f
倒立
缩小
实像
幻灯机
v>2f
倒立
放大
实像
放大镜
像、物同侧
正立
放大
虚像
分析和结论
一倍焦距分虚实，二倍焦距分大小．
物远像近像变小，物近像远像变大．
规律方法
倒立 缩小 实像
像在一倍焦距和二倍焦距之间
二、作图推导凸透镜成像规律
物体在二倍焦距之外
倒立 放大 实像
像在二倍焦距外
物体在二倍焦距之内
倒立 等大 实像
像在二倍焦距上
物体在二倍焦距处
正立 放大 虚像
像与物体同侧
物体在一倍焦距之内
1．物体到凸透镜的距离大于二倍焦距时，成_____、
_____的_____像；物体向焦点逐渐靠近时，像到凸透
镜的距离将逐渐_____，像也______．
2．凸透镜成像时，实像和虚像的分界点是物体在
____________处，成放大像和缩小像的分界点是物
体在___________处．把物体放在______处不成像．
倒立
缩小
实
增大
增大
一倍焦距
两倍焦距
焦距
3.某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A.30 cm B.15 cm
C.10 cm D.5 cm
A
4.如图,凸透镜到物体的距离为8cm ,则该凸透镜的焦距可能是( )
A.10cm B.8cm
C.5cm D.3cm
A
5.用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应该（?? ）
A.照相机远离该同学，镜头向前调节?????
B.照相机远离该同学，镜头向后调节
C.照相机靠近该同学，镜头向前调节?????
D.可能是正立等大的虚像
B
凸透镜成像规律
一倍焦距分虚实，二倍焦距分大小．
物远像近像变小，物近像远像变大．
2f f O f 2f
照相机 幻灯机 放大镜
成倒立
缩小实像
成倒立
放大实像
U>2f 2f>u>f u
