第五章传感器及其应用章末复习
一、单选题

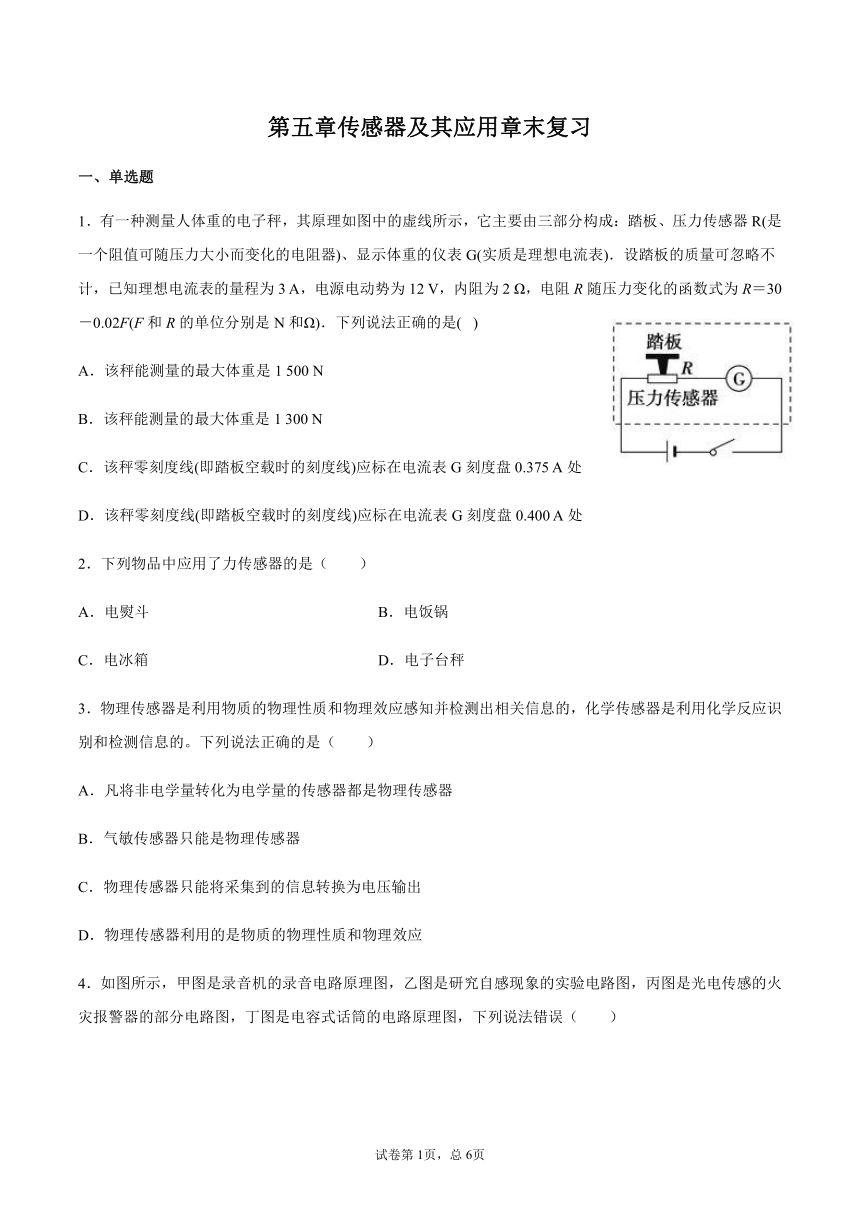

1．有一种测量人体重的电子秤，其原理如图中的虚线所示，它主要由三部分构成：踏板、压力传感器R(是一个阻值可随压力大小而变化的电阻器)、显示体重的仪表G(实质是理想电流表)．设踏板的质量可忽略不计，已知理想电流表的量程为3
A，电源电动势为12
V，内阻为2
Ω，电阻R随压力变化的函数式为R＝30－0.02F(F和R的单位分别是N和Ω)．下列说法正确的是(?
)
A．该秤能测量的最大体重是1
500
N
B．该秤能测量的最大体重是1
300
N
C．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.375
A处
D．该秤零刻度线(即踏板空载时的刻度线)应标在电流表G刻度盘0.400
A处
2．下列物品中应用了力传感器的是（ ）
A．电熨斗
B．电饭锅
C．电冰箱
D．电子台秤
3．物理传感器是利用物质的物理性质和物理效应感知并检测出相关信息的，化学传感器是利用化学反应识别和检测信息的。下列说法正确的是（
）
A．凡将非电学量转化为电学量的传感器都是物理传感器
B．气敏传感器只能是物理传感器
C．物理传感器只能将采集到的信息转换为电压输出
D．物理传感器利用的是物质的物理性质和物理效应

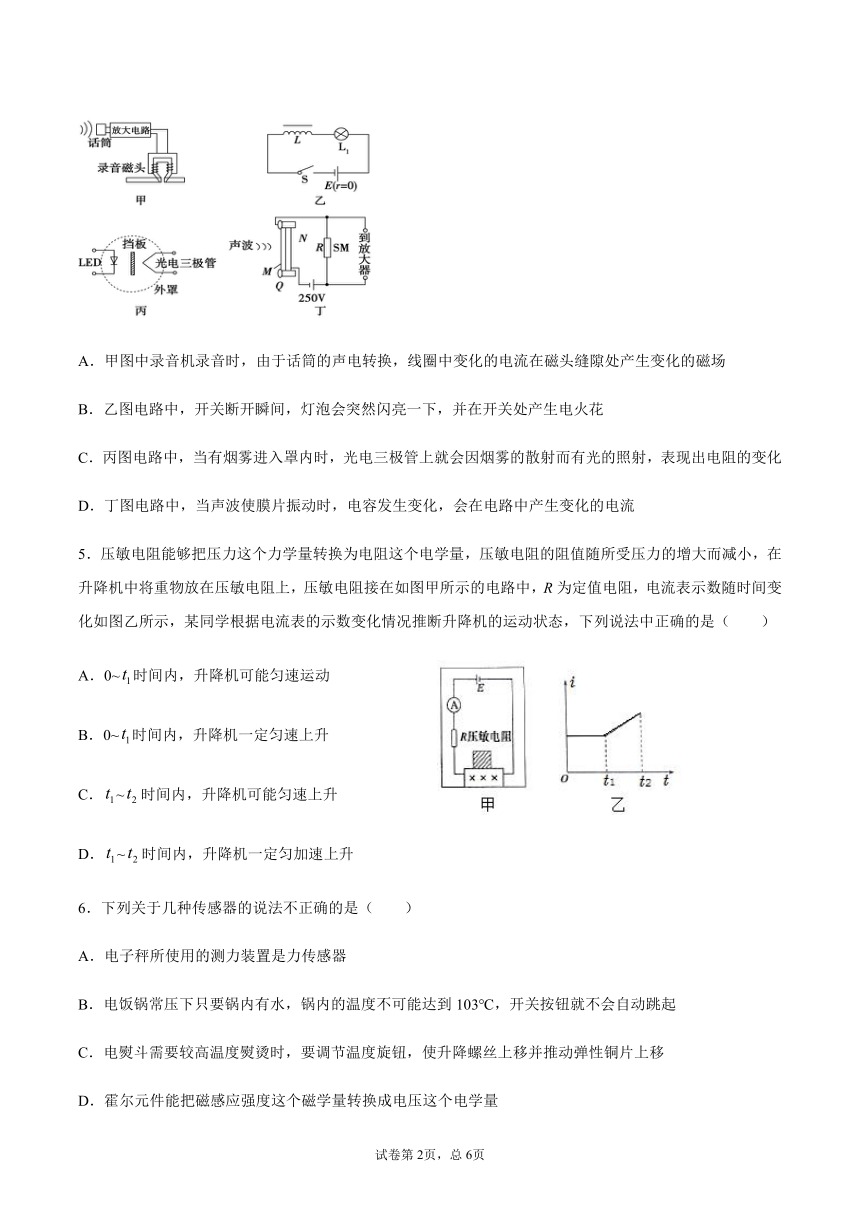

4．如图所示，甲图是录音机的录音电路原理图，乙图是研究自感现象的实验电路图，丙图是光电传感的火灾报警器的部分电路图，丁图是电容式话筒的电路原理图，下列说法错误（ ）
A．甲图中录音机录音时，由于话筒的声电转换，线圈中变化的电流在磁头缝隙处产生变化的磁场
B．乙图电路中，开关断开瞬间，灯泡会突然闪亮一下，并在开关处产生电火花
C．丙图电路中，当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而有光的照射，表现出电阻的变化
D．丁图电路中，当声波使膜片振动时，电容发生变化，会在电路中产生变化的电流
5．压敏电阻能够把压力这个力学量转换为电阻这个电学量，压敏电阻的阻值随所受压力的增大而减小，在升降机中将重物放在压敏电阻上，压敏电阻接在如图甲所示的电路中，R为定值电阻，电流表示数随时间变化如图乙所示，某同学根据电流表的示数变化情况推断升降机的运动状态，下列说法中正确的是（ ）
A．0~时间内，升降机可能匀速运动
B．0~时间内，升降机一定匀速上升
C．~时间内，升降机可能匀速上升
D．~时间内，升降机一定匀加速上升
6．下列关于几种传感器的说法不正确的是（ ）
A．电子秤所使用的测力装置是力传感器
B．电饭锅常压下只要锅内有水，锅内的温度不可能达到103℃，开关按钮就不会自动跳起
C．电熨斗需要较高温度熨烫时，要调节温度旋钮，使升降螺丝上移并推动弹性铜片上移
D．霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量

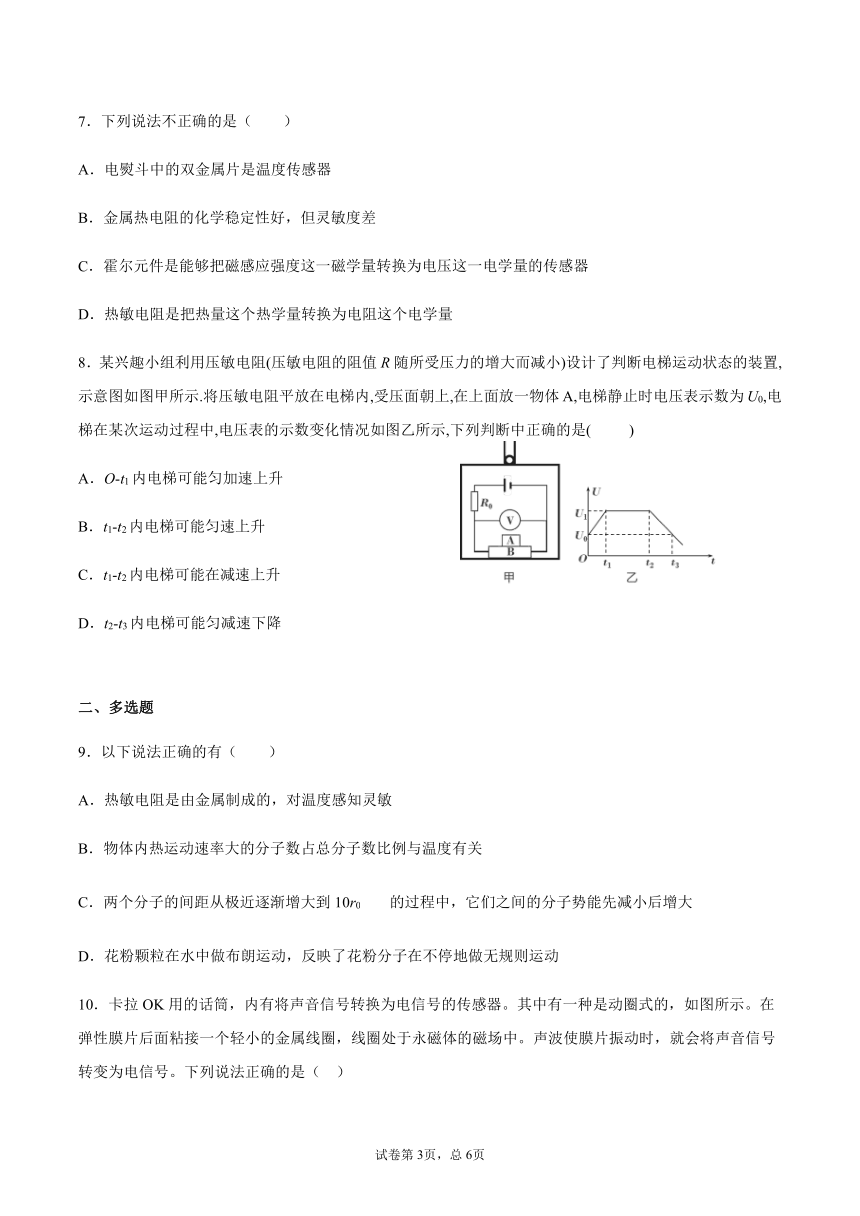

7．下列说法不正确的是（ ）
A．电熨斗中的双金属片是温度传感器
B．金属热电阻的化学稳定性好，但灵敏度差
C．霍尔元件是能够把磁感应强度这一磁学量转换为电压这一电学量的传感器
D．热敏电阻是把热量这个热学量转换为电阻这个电学量
8．某兴趣小组利用压敏电阻(压敏电阻的阻值R随所受压力的增大而减小)设计了判断电梯运动状态的装置,
示意图如图甲所示.将压敏电阻平放在电梯内,受压面朝上,在上面放一物体A,电梯静止时电压表示数为U0,电梯在某次运动过程中,电压表的示数变化情况如图乙所示,下列判断中正确的是(
)
A．O-t1内电梯可能匀加速上升
B．t1-t2内电梯可能匀速上升
C．t1-t2内电梯可能在减速上升
D．t2-t3内电梯可能匀减速下降
二、多选题
9．以下说法正确的有（
）
A．热敏电阻是由金属制成的，对温度感知灵敏
B．物体内热运动速率大的分子数占总分子数比例与温度有关
C．两个分子的间距从极近逐渐增大到10r0的过程中，它们之间的分子势能先减小后增大
D．花粉颗粒在水中做布朗运动，反映了花粉分子在不停地做无规则运动

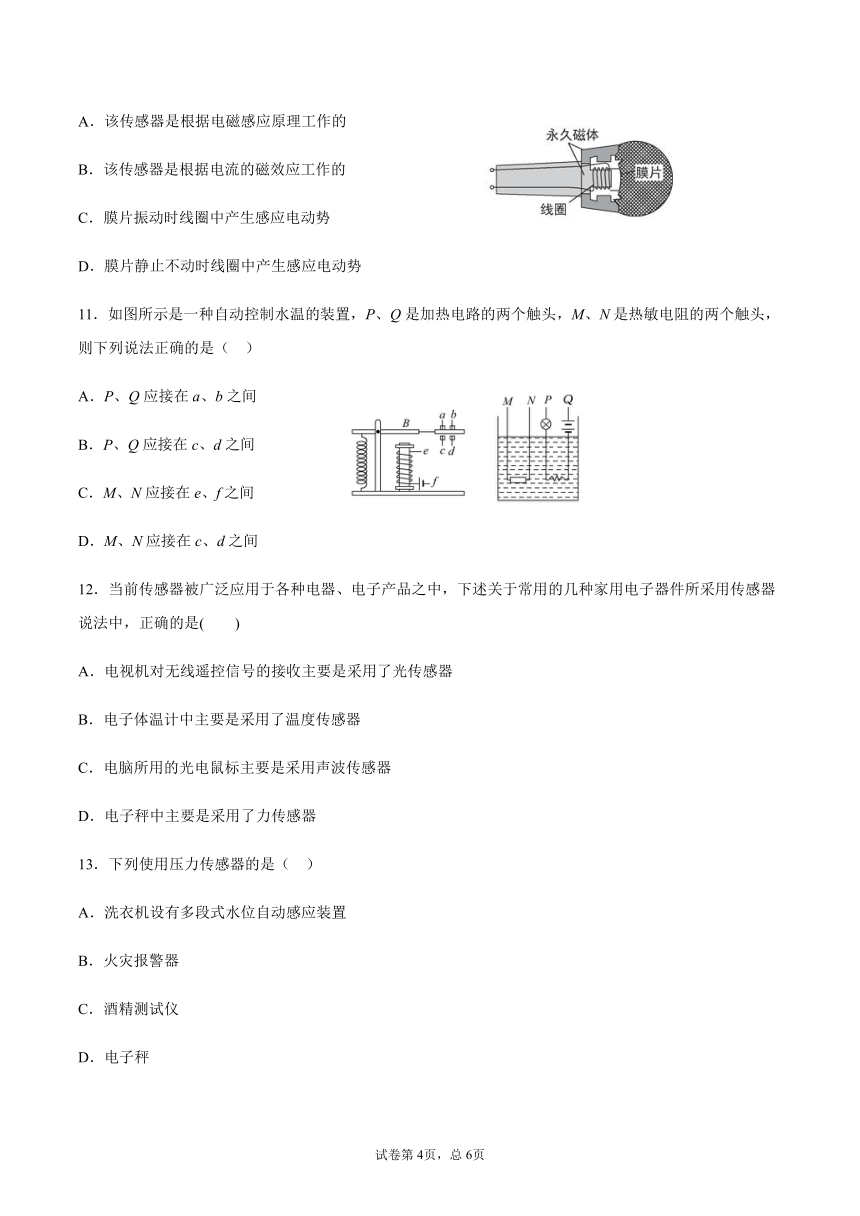

10．卡拉OK用的话筒，内有将声音信号转换为电信号的传感器。其中有一种是动圈式的，如图所示。在弹性膜片后面粘接一个轻小的金属线圈，线圈处于永磁体的磁场中。声波使膜片振动时，就会将声音信号转变为电信号。下列说法正确的是（
）
A．该传感器是根据电磁感应原理工作的
B．该传感器是根据电流的磁效应工作的
C．膜片振动时线圈中产生感应电动势
D．膜片静止不动时线圈中产生感应电动势
11．如图所示是一种自动控制水温的装置，P、Q是加热电路的两个触头，M、N是热敏电阻的两个触头，则下列说法正确的是（
）
A．P、Q应接在a、b之间
B．P、Q应接在c、d之间
C．M、N应接在e、f之间
D．M、N应接在c、d之间
12．当前传感器被广泛应用于各种电器、电子产品之中，下述关于常用的几种家用电子器件所采用传感器说法中，正确的是( )
A．电视机对无线遥控信号的接收主要是采用了光传感器
B．电子体温计中主要是采用了温度传感器
C．电脑所用的光电鼠标主要是采用声波传感器
D．电子秤中主要是采用了力传感器
13．下列使用压力传感器的是（
）
A．洗衣机设有多段式水位自动感应装置
B．火灾报警器
C．酒精测试仪
D．电子秤

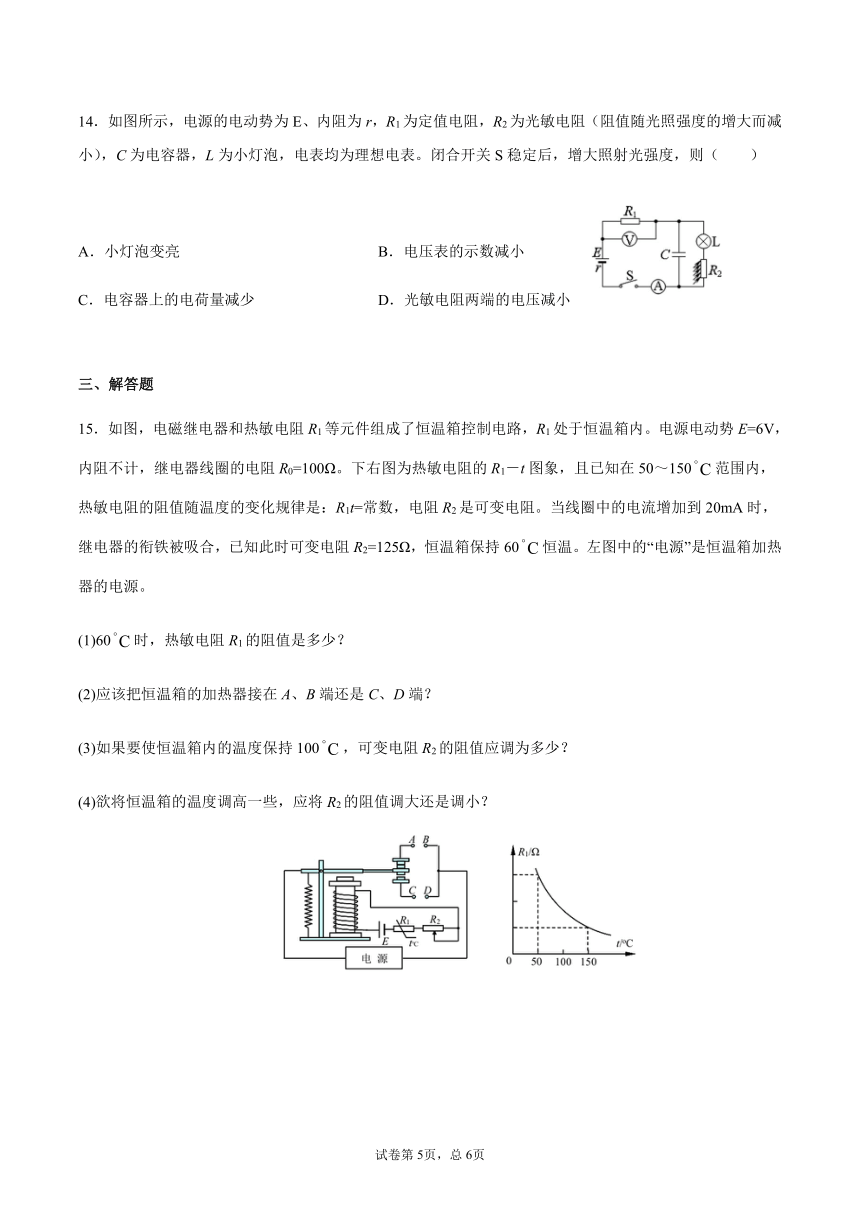

14．如图所示，电源的电动势为E、内阻为r，R1为定值电阻，R2为光敏电阻（阻值随光照强度的增大而减小），C为电容器，L为小灯泡，电表均为理想电表。闭合开关S稳定后，增大照射光强度，则（ ）
A．小灯泡变亮
B．电压表的示数减小
C．电容器上的电荷量减少
D．光敏电阻两端的电压减小
三、解答题
15．如图，电磁继电器和热敏电阻R1等元件组成了恒温箱控制电路，R1处于恒温箱内。电源电动势E=6V，内阻不计，继电器线圈的电阻R0=100Ω。下右图为热敏电阻的R1－t图象，且已知在50～150范围内，热敏电阻的阻值随温度的变化规律是：R1t=常数，电阻R2是可变电阻。当线圈中的电流增加到20mA时，继电器的衔铁被吸合，已知此时可变电阻R2=125Ω，恒温箱保持60恒温。左图中的“电源”是恒温箱加热器的电源。
(1)60时，热敏电阻R1的阻值是多少？
(2)应该把恒温箱的加热器接在A、B端还是C、D端？
(3)如果要使恒温箱内的温度保持100，可变电阻R2的阻值应调为多少？
(4)欲将恒温箱的温度调高一些，应将R2的阻值调大还是调小？
16．某同学在研究性学习活动中自制电子秤，原理示意图如图所示。用理想电压表的示数指示物体的质量，托盘与电阻可忽略的金属弹簧相连，托盘与弹簧的质量均不计，滑动变阻器R的滑动端与弹簧上端连接。当托盘中没有放物体时，滑片恰好指在变阻器的最上端，此时电压表示数为0。设变阻器总电阻为R，总长度为l，电源电动势为E，内阻为r，限流电阻阻值为，弹簧劲度系数为k，不计一切摩擦和其他阻力。试推导出电压表示数U与所称物体质量m的关系式。
17．一般说来，物体在温度升高时膨胀，温度降低时收缩，这一现象称为热胀冷缩．在相同的条件下，气体的热胀冷缩最显著，液体次之，固体最不显著．固体、液体、气体的这种性质都可以被利用．有一些电冰箱中的自动温度控制装置，就是根据气体热胀冷缩的性质制成的．如图是它的结构示意图，其中金属盒是用薄的弹性钢片制作，表面有一些环状波纹，内部密封有一定量的气体．结合图片尝试分析它的控温原理．
试卷第1页，总3页
试卷第1页，总3页
参考答案
1．C
【详解】
AB．当电路中电流I=3A时，电子秤测量的体重最大．由欧姆定律
得，
代入R=30-0.02F得到
F=1400N
故AB错误．
CD．踏板空载时F=0，代入R=30-0.02F得，电阻R=30Ω，由欧姆定律得
所以该秤零刻度线（即踏板空载时的刻度线）应标在电流表G刻度盘0.375A处．故C正确，D错误．
故选C．
2．D
【详解】
电熨斗、电饭锅和电冰箱都应用的是温度传感器；电子台秤用的是压力传感器。故D正确，ABC错误。
故选D。
3．D
【解析】
【详解】
A．各种传感器虽然工作原理不同，但基本功能相似，多数是将非电学量转换为电学量，故选项A错误；
B．气敏传感器的核心部件是气敏电阻，其表面吸收了某种自身敏感的气体之后会发生反应，使自身阻值改变，属于化学传感器，故选项B错误；
C．物理传感器既可将信息转换为电压输出，也可将信息转换为电流、电阻等输出，故选项C错误；
D．由物理传感器的定义知，物理传感器利用的是物质的物理性质和物理效应，选项D正确.
故选D。
4．B
【详解】
A．磁带录音机的录音原理是：录音时，话筒将声音先转变成强弱变化的电流，即声信号转换为电信号（这是利用了电磁感应现象），送到录音磁头；由图可知：录音磁头是一个蹄形电磁铁，它的磁性强弱会随电信号变化，将电信号转换为磁信号（利用了电流的磁效应），故A正确；
B．乙图电路中，开关断开瞬间，电感和灯泡并没有形成回来，灯泡立即熄灭，故B错误；
C．光电三极管也是一种晶体管，它有三个电极．当光照强弱变化时，电极之间的电阻会随之变化．当有烟雾进入罩内时，光电三极管上就会因烟雾的散射而影响光照强度，表现出电阻的变化，故C正确；
D．电容话筒一样利用振膜接受空气振动信号，振膜与固定的平面电极之间形成一个电容，两者之间的距离变化会导致其电容容量的变化。在电容两端施加固定频率及大小的电压，通过电容的电流就会变化，故D正确。
本题选错误的，故选B。
5．A
【解析】
【详解】
AB．0~t1时间内，电流不变，则电阻R不变，说明重物对压敏电阻的压力不变，则加速度不变，所以升降机可能匀速运动，可能匀变速运动，故A正确，B错误；
CD．t1~t2时间内，电流随时间增大，则电阻减小，所以压力增大，根据牛顿第二定律可知加速度变化，所以升降机不可能匀速上升，不可能匀加速上升，故CD错误。
故选A。
6．C
【详解】
A．电子秤所使用的测力装置是力传感器，利用通过应力片的电流一定，压力越大，电阻越大，应力片两端的电压差越大，将力信号变成电信号，故A正确，不符合题意；
B．铁氧体在103℃失去磁性；电饭锅常压下只要锅内有水，锅内温度就不可能达到103℃，开关按钮就不会自动跳起；故B正确，不符合题意；
C．电熨斗需要较高温度熨烫时，要调节调温旋钮，使升降螺丝下移并推动弹性铜片下移，当温度升到较高，金属片发生弯曲较厉害触点才断开，故C错误，符合题意；
D．霍尔元件能把磁感应强度这个磁学量转换成电压这个电学量，故D正确，不符合题意。
故选C。
7．D
【详解】
A．利用双金属片温度传感器，可以控制电熨斗的温度，故A与题意不符；
B．金属热电阻由金属材料制成，其化学稳定性好，但灵敏度差，故B与题意不符；
C．霍尔元件是能够把磁感应强度这一磁学量转换为电压这一电学量的传感器，故C与题意不符；
D．热敏电阻是把温度这个热学量转换为电阻这个电学量，故D与题意相符。
故选D。
8．C
【详解】
0-t1内，电压表读数大于U0，可知压敏电阻B的阻值增大，则所受的压力小于A的重力，物块A失重，则电梯不可能匀加速上升，选项A错误；t1-t2内，电压表读数大于U0保持不变，则压敏电阻的阻值不变且大于静止时的阻值，说明物块A失重，则电梯可能匀减速上升，选项B错误，C正确；t2-t3内电压表读数大于U0，说明压敏电阻阻值大于原来静止时的值，则物块A失重，则电梯加速度向下，则选项D错误，故选C.
9．BC
【详解】
A．热敏电阻是由半导体制成的，电阻随温度的升高而减小；从而把热学能转换为电阻这个电学量，故A与题意不符；
B．根据麦克斯韦统计规律可知，物体内热运动速率大的分子数占总分子数比例与温度有关，故B与题意相符；
C．两个分子的间距从极近逐渐增大到10r0的过程中，先是分子斥力做正功，分子势能减小，随后分子引力做负功，分子势能增大，所以它们的分子势能先减小后增大，故C与题意相符；
D．布朗运动是悬浮微粒的无规则运动，是液体分子做无规则运动的反映，不是微粒内部分子是不停地做无规则运动的反应，故D与题意不符。
10．AC
【解析】
【详解】
AB．声波使膜片振动时，弹性膜片带动线圈在磁场中做切割磁感线运动，线圈中产生感应电流，声音信号转变为电信号，该传感器是根据电磁感应原理工作的，故A项符合题意，B项不符合题意；
C．膜片振动时，弹性膜片带动线圈在磁场中做切割磁感线运动，线圈中产生感应电动势，故C项符合题意；
D．膜片静止不动时，线圈中磁通量不变，线圈中不产生感应电动势，故D项不符合题意。
11．AC
【详解】
P、Q应该分别接在触头a、b之间，同时，M、N应该分别接e、f，其工作原理是当水温升高时，热敏电阻阻值减小，电磁铁中电流增大，吸引力增大，使衔铁被吸下，a、b断开，使加热装置停止加热；当水温降低到一定程度时，热敏电阻温度减小，电磁铁中电流减小，吸引力减小，衔铁被弹簧拉上去，使a、b之间连接，加热装置开始加热，从而实现控制水温。
故选AC。
12．BD
【详解】
电视机对无线遥控信号的接收主要是采用了光电传感器，将光信号转化为电信号，故A错误；电子体温计中主要是采用了温度传感器，将温度信号转化为电信号，故B正确；电脑所用的光电鼠标主要是采用光电传感器，故C错误；电子秤中主要是采用了压力电传感器，故D正确；故选BD．
13．AD
【解析】A、洗衣机设有多段式水位自动感应装置，是通过不同的压力转换成电学量，运用的压力传感器，故A正确；
B、火灾报警器，是当有火灾时，会发生烟，进入火灾报警器时，利用光的漫反射，从而触发开关报警，故B错误；
C、交通警察用来检测驾驶员酒精含量的检测器使用的是酒精气体传感器，故C错误；
D、电子秤是将压力转化为电阻的传感器，属于压力传感器，故D正确。
点睛：对常用传感器的工作原理、特性及在实践中的应用要在平时学习中不断积累。
14．ACD
【详解】
A．由图可知，L和R2串联后和C并联，再与R1串联，电容器在电路稳定时相当于断路；当增大照射光强度时，光敏电阻R2减小，电路的总电阻减小，总电流I增大，流过小灯泡的电流增大，则小灯泡的功率增大，故A正确；
B．由欧姆定律知，定值电阻两段电压增大，电压表的示数增大，故B错误；
C．电容器板间电压为
I增大，则UC减小，电容器上的电荷量减少，故C正确；
D．光敏电阻两端的电压为
由于总电流I增大，E、R1、r、RL不变，因此光敏电阻两端的电压减小，故D正确。
故选ACD。
15．(1)；(2)AB；(3)；(4)调大
【详解】
(1)因可变电阻R2=125Ω，电流是20mA，电压6V，则根据欧姆定律可得
解得
(2)由图可知，热敏电阻R1的阻值随温度的升高而减小，可见温度越高，电路中的电流越大，当电流达到20mA时，继电器的衔铁被吸合，电路应当断开，所以应该把恒温箱的加热器接在A、B端；
(3)由题意可知，R1t=常数，当温度是100时，则有
解得
(4)恒温箱的温度越高，热敏电阻的阻值越小，相同电流情况下，可变电阻应越大，则欲将恒温箱的温度调高一些，应将R2的阻值调大
16．
【详解】
当托盘中没有放物体时，电压表示数为零，当物体质量为m时，设物体下降x，平衡条件有：
mg=kx????
根据欧姆定律得
?
故电压表读数为
???????
根据电阻定律，有
联立解得
17．当电冰箱内的温度高于设定温度时，金属盒内的气体膨胀，使金属盒的两个侧面凸起来，透过连杆带动控制连杆，动触点向右移动，与两静触点接触，接通工作电路，压缩机工作，电冰箱内温度降低．
当温度降低至设定温度以下，金属盒内气体体积减小，金属盒的两个侧面凹进去，通过连杆带动控制连杆，动触点向左移动，导致动触点与静触点分离，切断工作电路，压缩机停止工作．如此反复，保持电冰箱内的温度不高于设定温度．
【解析】
【详解】
电冰箱内的温度高于设定温度时，金属盒内的气体膨胀，使金属盒的两个侧面凸起来，透过连杆带动控制连杆，动触点向右移动，与两静触点接触，接通工作电路，压缩机工作，电冰箱内温度降低．
当温度降低至设定温度以下，金属盒内气体体积减小，金属盒的两个侧面凹进去，通过连杆带动控制连杆，动触点向左移动，导致动触点与静触点分离，切断工作电路，压缩机停止工作．
如此反复，保持电冰箱内的温度不高于设定温度．
【点睛】
在温度变化时，材料都具有热胀冷缩的特点．在变化相同温度时，在相同的条件下，气体的热胀冷缩最显著，金属变化的程度小．根据物质热胀冷缩原理进行分析．
答案第1页，总2页
答案第1页，总2页
